Вы что доктор?
Причину нашли, десктоп, а это что сервер HUANANZHI X99 CH8 X99 ?
Это тоже сервер HUANANZHI Q170 ?
По любому, какой то больной там включил видео ядро.
Дык может это вы больной?


Не особо это повлияет на цену, а линии PCI свободные бы были, если бы их грамотно распределили изночально.

Суть в том, как пример, что мы можем представить, что MichaelF , eugene159, и многие другие люди, являются обладателями данной материнской платы и в нынешней конфигурации, она их полностью устраивает, удовлетворяет все их задачи и потребности, а мне не подходит, по ряду причин. Но, если бы, всё было сделано, в этой материнской плате, как я на втором скрине показал, нормально распределены все линии PCI, слоты PCIe-x16 располагались в другом порядке, тогда эта материнская плата, с большой долей вероятности, точно так же полностью удовлетворяла бы все потребности MichaelF , eugene159 , а так же подошла бы и мне, она была бы намного юзабельной, для более обширного круга потребителей. Это была бы конфетка, ВЕЩЬ!!!, но увы, на данный момент, не для всех подойдёт.

Так нет, я же говорю... Тогда отключение проца привело бы к потере диска ссд нвме. Лучше второму процу дать пару слотов x16 через один, для SLI. Оставшиеся 8 линий на порт между ними. А у первого два ссд нвме, один x16, сколько там линий на чипсет, и оставшееся на маленькие порты x4/x8, или на встройку. И порт x16 спустить подальше от порта x16 второго проца. Вот тогда конфетка. И чтоб слотов памяти под 24 планки, или хотя бы под 16.

Ну раз все мы такие умные, умнее китайцев, то осталось дело за малым: взять, и сделать.

Думаю, можно такое чудо на китайском заводе заказать.

MichaelF
Оба наши варианта, куда лучше, чем это реализовано на данный момент, поэтому я и написал, что такое ощущение, что они вообще не развиваются, не выходят на новый уровень, я сам являюсь обладателем трёх материнок, от хуанана, бывало такое, что в техническом плане сталкивался с проблемами, да мы все тут с ними сталкиваемся. Но то, как они это сделали на материнке Huananzhi f8d plus на данный момент, просто, через жопу. За столько то лет, могли бы и научится, тем более самому изобретать ни чего не надо, всё давно изобретено.

Добавлено спустя 48 минут 40 секунд:
eugene159
На машинисте намного всё получше, там же всего 4-е слота, а значит они все x16, а я сижу и думаю, так, а как же тогда на машинисте линии PCI распределены

Добавлено спустя 18 минут 21 секунду:
Вот, картинку бы лучше я сразу нашёл, а не втыкал 30 минут выдумывая схемы.

Да эти ваши nvme среди pci-e это вообще днище. На нормальных матерях nvme располужен там, где на фото батарейка.

FullDrive, вы несёте чушь!
Никто вам мешать линии не будет то с первого проца, то со второго.
Этого нет даже на супермикрах.
Везде идут слоты расширения в начале с первого сокета, а потом уже со второго.
Единственное что, то это можно было поменять последовательность х16 и х8.
Собственно как и переключение линий между слотами можно было сделать. Но видно что-то накосячили в биосе и переключение убрали.
Это же касается и nvme. Поставил его и в биосе выбрал работу порта 8+4+4. Нет nvme - 16.
И никто вам не мешает nvme подключить ко второму процу через переходник.

Добавлено спустя 2 минуты 50 секунд:

И где ты тут три видеокарты поставишь?
...а особенно если на nvme ты ещё и радиатор нацепишь...

Добавлено спустя 5 минут 58 секунд:
Самый путёвый вариант,
1) х8 or x4 to x4 nvme - режим работы 4+4
2) х8+8 or to 3 (линии 8-15 переключаются между 2 и 3 слотами)
3) x8+8 or to 2 (линии 0-7 переключаются между 2 и 3 слотами)
4) х16
5) х8 or x4 to x4 nvme - режим работы 4+4
6) х16
Вот это было бы дело.
Две отдельных линии на LAN 1 и 2.
И даже ещё и USB 3.0 можно было бы повесить прямо на проц.

Я же картинку залил, там нету ни какой перемешки слотов, от разных процессоров, всё последовательно, с нормальным расположением 16-8-8, 16-8-8, вы просто это упустили.



Про три видеокарты, ни разу не писал, только про две, видяшки у меня облачные, по краям радиаторы, а в центре пустота, но при этом по 3-и вертушки на видяхах установлено, а значит, диски NVME будут себя чувствовать, как в раю, центральные вертушки, будут обдувать\отводить тепло от NVME.


Даже вы понимаете, что распределение линий PCI на материнки Huananazhi F8D PLUS сделано неправильно\неудачно и возможности переключать их режим работы, тоже отсутствует (хуанан не развивается и ошибается с распределением линий PCI )
Мне больше подходит материнка от Машиниста.

По поводу NVME, от того, что на Huananzhi F8D PLUS, расположение дисков NVME отличается, на них точно так же не установишь радиаторы, их любая видеокарта так же перекрывает. Куда не посмотри, у Huananzhi F8D PLUS, нет плюсов против Машиниста.

FullDrive, вы нарисовали 1, 2 и 3 слоты для второго проца и 4, 5 с 6 - для первого.
Теперь представьте как ЭТО будет (должно) выглядеть на плате.
У вас выходит пересекающиеся линии, что собственно видно, даже, по вашим красно-жёлтым стрелочкам, только вместо одной таких у вас должно быть 40 пар.

Добавлено спустя 4 минуты 33 секунды:

Я то это понимаю, и даже знаю почему так вышло.
И больше вам скажу, что по другому ну никак бы не вышло - удачно/неудачно, правильно/неправильно.

Переключения нет не только у Нуанана. Его нет ни у кого.

Так и покупайте. Кто же с вами спорит то, ась?

На односокетных брендах почти везде стоят коммутаторы на слотах PCIe и можно перераспределять линии между портами. Тоже касается M.2 накопителей.
На двухсокетных тоже самое - на фото ASUS Z10PA-D8 всё видно. На китайских платах коммутаторы не ставят.

mepavel, я про китайцев же говорил.

На китайских двухсокетках, процы почему то расположены с право на лево, у них CPU1 c правой стороны.
Вот оригинальные картинки:


Можно, это задача инженеров, пусть сидят и на большом текстолите разводят все эти 80 линий от портов к сокетам и делают продукт для более обширного круга потребителей.

Поэтому я и пришёл на форум, что бы выяснить некоторые вопросы, покупать надо с умом.

И что? У меня на Супермикре X10Dri-LN4+ так же. Потому что линии до чипсета легче тянуть, а двух-сокетный конфиг - это опциональный вариант, я еще раз вам это повторю.

Добавлено спустя 4 минуты 38 секунд:

Чтобы что с чем коммутировать? У процессора 40 линий, они идут на набор портов, распаянных на плате. На двух-сокетных по 40 от каждого. Опять же идут они на свои порты. Какие-то порты и устройства относятся к первому процессору, какие-то - ко второму. Коммутаторы нужны на платах, где маленькое количество линий идет с процессора, а портов много, на всех не хватает, и вот тогда возможно что-то и нужно там переключать.

По-моему, вы в очередной раз фантазируете, рассказывая свои небылицы, сводя все к "а вот на брендах" и "а вот китайцы"... Достало эти бредни уже читать.

На супермикрах тоже порты и устройства привязаны к определенным процессорам. И нет там никаких коммутаторов. Если процессора нет, то ряд портов и устройств не работают, и нет возможности эти порты включить. Возможно, коммутирование есть на домашних односокетных десктопах. Потому что это десктопы под процессоры с 20 линиями, например. Вот и выходит, что говорить, что это вот бренды, а вот это - китайские платы, и из-за этого вот нет каких-то коммутаторов - ну это бред полнейший, рассчитанный на маленьких детей.

Что вам там видно на Асусе Z10PA-D8? Ну что? Вот читаю из документации на эту плату:
PCI-E Слот 3: 1 x PCI-E x16 (x16 Gen3 link)(Автоматическое переключение на ссылку x8, если слот 4 занят.)
PCI-E Слот 5: 1 x PCI-E x16 (x16 Gen3 link)(Автоматическое переключение на ссылку x8, если слот 6 занят.)

Вот и все, что делают ваши коммутаторы. Видимо, здесь все повесили на первый процессор, вот и результат такой. А вы это преподносите как что-то замечательное, хоть это совершенно не так, а наоборот, это ужасно. Ну реально ведь достали уже со своими россказнями о коммутаторах.

Все, на, 10 раз отредактировал ошибки в своем сообщении, а ты мне все еще не ответил своими простынями. Это чтобы ты не болтал потом, что я изменяю суть своего коммента.

Ток мне то это зачем говорить?
Я это понимаю и объяснял Saboteur-2, это он думал, что CPU1 c левой стороны, а CPU2 с правой.

Так выходит, что Асус этот со своими коммутаторами полностью сливается в сравнении с Хуананжи F8D Plus, у которой x16 порты (все три) всегда будут в режиме x16, вне зависимости от того, что распихано в другие порты, а у Асуса два порта x16 переключатся в x8, если занять еще и другие порты. Выходит, что Z10PA-D8 - маленькая компактная платка для маленьких детей, которые не могут разобраться, как работают порты и коммутаторы, не могут никак понять, что эти коммутаторы коммутируют... А куча портов там для красоты, стоит тебе две видяхи x16 туда засунуть. Шах и мат тебе, любитель брендов и коммутаторов. Не тот пример ты выбрал, чтобы победу бренда над китаем проповедовать. Представляешь, какой позор? Бренд опозорился в сравнении с китаем, а ведь ты эти коммутаторы превозносил, говорил, что это хорошо, раз на брендах они есть. Ха-ха. Эпичнейший фейл.

Давай, приятель. Успехов тебе. Не обижайся на меня. Ты сам бесконечно долго мусолил эту тему, никто тебя не заставлял.

Добавлено спустя 19 минут 26 секунд:

Он не мог так думать, потому что у него тоже платы, где первый процессор с правой стороны, в т.ч. Супермикра. Вы на своем рисунке нарисовали от второго процессора линии в нижние порты, а делают от процессора слева линии в ближайшие к нему порты. Т.е. порты, работающие со вторым процессором, должны быть сверху, а вы нарисовали их снизу, куда их проблемно тянуть. Это вам и заметили.

спасибо, добрый человек

Добавлено спустя 27 минут 1 секунду:
MichaelF FullDrive

товарищи, вот вы шарите за pcie слоты)

не подскажете, на F8 (первой ревизии), самый верхний x16 слот - он в биосе где настраивается (точнее его порядковый номер) и как его в постоянный 3.0 выставить, что б видяха не переключалась в 2.0 и 1.1?

У меня вот 3A, но это я не помню какой порт, первый или второй x16... По-моему, это нижний x16, а верхний 2A. Вот та же проблема, выставлено, чтобы было 3.0, и по факту видно, что Gen1 включен... Это косяк биоса.

Вообще-то, достаточно в Авто оставить, чтобы стало 3.0. Если у вас фиксируется 1.1 после включения компьютера, и в 3.0 не переходит, то это может быть проблема вашего биоса в совокупности с набором вашего оборудования. Нужно сначала ответить на это, имеет ли место такой баг, а затем уже решать эту проблему. Для этого нужен ваш конфиг: какие планки памяти, какой проц, какая видяха. Заполните свой профиль. Косяк наблюдался с 8-гиговыми планками памяти, процами с поддержкой памяти максимум 1866МГц, или разгонными 16ххV3 на частоте памяти 2400МГц, и видяхой GTX 600 или 700 серии.

Пока-что не понятно, что вы подразумеваете под переключением видяхи в эти версии порта. Может и не ваш случай. GPU-Z показывайте.

не, не фиксируется, под нагрузкой видео переходит в 3.0, но хочется что б оно это делало сразу)

FullDrive
Ничего я не думал. У меня оба проца с левой стороны материнки (на всех 4-х), и давайте завязывайте с травой, а то мы вас либо в первый класс отправим (через день), чтобы вы научились на картинках различать цифры написанные "1" и "2", ну либо просите чтобы вам "сено" и "солому" выдали.

Добавлено спустя 1 минуту 44 секунды:

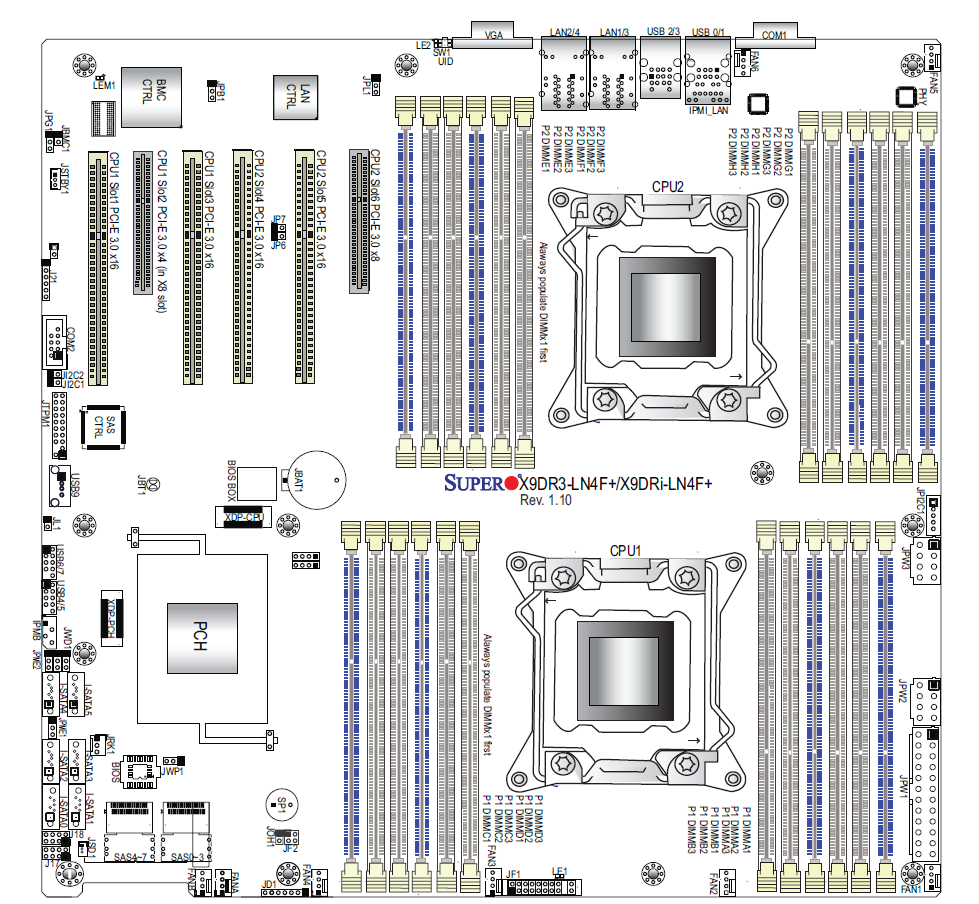

MichaelF, кстати, на супермикре 9дри и что-то там, тоже пара слотов переключается между 8-0 и 4+4. Но это чисто в биосе, без коммутаторов.

Добавлено спустя 10 минут 23 секунды:

Блин!!!

Этим оказалось страдает и супермикро!
Вот я до этого момента (оказывается) в слот CPU1 Slot2 воткнул SAS контроллер.
А я думаю что он не вывозит...
Теперь придётся перетыкать и 2 слота терять из-за охлада...
...пойду другую себе материнку искать...

Токсик, ну не неси чушь, ну что ты мне сделаешь и куда ты меня отправишь.
Иди лучше бабу потрахай, то крыша едет у тебя, фантазируешь, как ребёнок, а по факту будешь сидеть на попе ровно и ни чего мне не сделаешь, возвращайся в реальность
Вижу, доходить стало, что стоит изучить распределение линий PCI, а уже потом втыкать\всовывать\присовывать ( хотя бы железки в материнку ).

Так, понятно... Все так и должно работать. Бага у вас нет. Все ок.

Блин, мне лень смотреть... Суть в том, что коммутаторы - это не хорошо... Это значит, что слотов больше, чем линий, и надо коммутаторами разделать линии, раздавая их либо одному большому порту, либо двум, физически уменьшая их ширину. Чего с этим бегать, и это в пример приводить, топя за бренд, мне не очень понятно... Тем более, когда речь идет про платы, где линий БОЛЬШЕ, чем распаяно портов... Ну коммутаторы там на хрен не нужны от слова совсем.

У Супермикры есть уважительная причина, у нее еще и по два канала памяти в ту же сторону выходят, а у F8D Plus другая компоновка, каналы памяти выводятся по сторонам, сл-но вниз можно вывести физически больше линий.

Ну бывает...

Пфф... Китайскую? Бренд опять не смог...

Надо будет посмотреть, куда я контроллер запихал... Но помню, что второму процу... Не, я от Супермикры в восторге. Меня всем устраивает. Пашет круглые сутки.

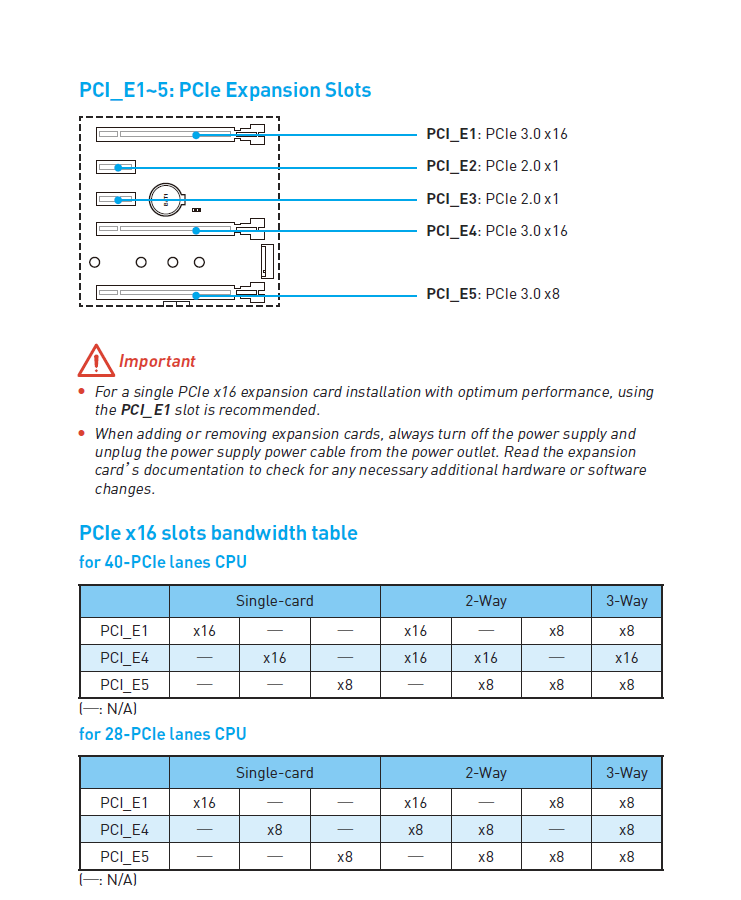

MichaelF, чтобы линии PCIe максимально эффективно использовать и устанавливать видеокарту в тот слот, который удобнее. См. как сделано на MSI X99-S04:

Т.е. одна видеокарта в верхнем и среднем слотах будет работать в x16, в нижнем x8. На китайских же аналогичных платах либо 16+16+4, либо 16+8+4. Т.е. на китайках для одной из трёх видеокарт всегда есть узкое горлышко PCIe 4x.
Далее M.2 слот может подключаться либо к процессорным линиям PCIe, либо к чипсетным с помощью коммутатора, что очень важно при разгоне по шине. SATA заведены на M.2, что на китайках редкость, когда M.2 полноценный. Если M.2 SSD NVMe, то за счёт коммутатора высвобождается один свободный порт SATA. Как видно, на MSI на слоты и M.2 уходят 36 процессорных PCIе. Остальные 4 идут либо на контроллер двух USB 3.1 GEN 2, либо на U.2 (надо смотреть плату).
На китайках же куда линии пришли, там и остаются. Это ущербно, т.к. неиспользуемые линии бесполезно пропадают.

MichaelF, успокойтесь. Я не Вам отвечал про то, что на двухсокетных платах есть переключаемые линии PCIe. В чём мои фантазии? Что на плате ASUS Z10PA-D8 есть коммутаторы? Если Вы микросхему коммутатора в упор не видите, то хоть бы мануал изучили.

Вот это уже Ваши фантазии, что коммутаторы ставят на процессоры с 20-ю линиями. На всех брендовых платах X99 и X299 их ставят, а там процессоры далеко не с 20-ю линиями)))

Ну и включите логику как так получается.

У Вас там всё нормально?! Чем мой ответ про коммутаторы другому человеку Вас достал? Можете вообще не читать мои сообщения, если даже такие мелочи так тревожат фаната Хуананжи.

А эта плата (ASUS Z10PE-D16 WS) с четырьмя x16 и двумя x8 тоже сливает "Хуананжи F8D Plus"?
