Да хрен его знает, у меня то не водянка а радиатор Noctua NH-U14S, пока как временное решение. И в дальнейших планах у меня вот этот кулер: https://3dnews.ru/1042908/noctua-otlogila-vipusk-obnovlyonnogo-superkulera-nhd15-na-sleduyushchiy-god. Неизвестно сколько эта балда будет весить. Там на фотографиях с проблемным сокетом показаны разные материнки: сначала показан сокет Asus ROG Maximus Hero, потом говорится что в качестве примера приводится плата ASRock Z690 Extreme, а на последнем фото самодельная пластина уже приляпана на материнку Aorus Master.

[quote="Yaroslav83"][/quote]
Просто те, кто создавали эту "новость" не имели фоток оригинальных и надергали с интернета.
Я по прежнему практически уверен, что ты зря всего этого боишься и все будет нормально у тебя с системой!
Не трать время на вот такие вот частные случаи.

В спецификации процессора указано:
Вывод графической системы eDP 1,4b, DP 1.4a, HDMI 2.1
Макс. разрешение (HDMI)‡ 4096 x 2160 @ 60Hz
Макс. разрешение (DP)‡ 7680 x 4320 @ 60Hz
Макс. разрешение (eDP - встроенный плоский экран) 5120 x 3200 @ 120Hz

Asus, Asrock используют HDMI, Gigabyte DP 1.2, в MSI 1.4 но максимальное разрешение указано 4K.

Вопрос: реально ли получить 120Гц на 4К на встройке?

Michailovsky прав, там скривить может только если очень тяжёлый кулер с дохлым бэкплейтом поставить, и как то это дело перекосить или пережать, возможно ещё брак есть.

В любом случае, у кого вода, или не тяжёлые кулера с низкой посадкой, не должны переживать. Я сам на целился УЖЕ на среднебюджетные платы, т.к вероятно возьму 12700к и воду новую..с кулером на помпе.

Сейчас рассматриваю только 2 варианта, Elite Гигабайт ддр4, или EDGE, второй вариант любопытнее, т.к я Msi давно не брал. Но с Гигой свои плюсы есть, знакомый мне биос и доступ к прошивкам, да и в целом платы очень надёжные и не убиваемые.

Мужики ХЭЛП))
Есть 12900К, есть деньги на любую материнку с любым ценником но.................только под DDR4
И судя по всем отзывал в новой линейки плат цена не значит качество и разгон
Так что же все таки купить чтоб хоть какой то средний разгон нормальным был?

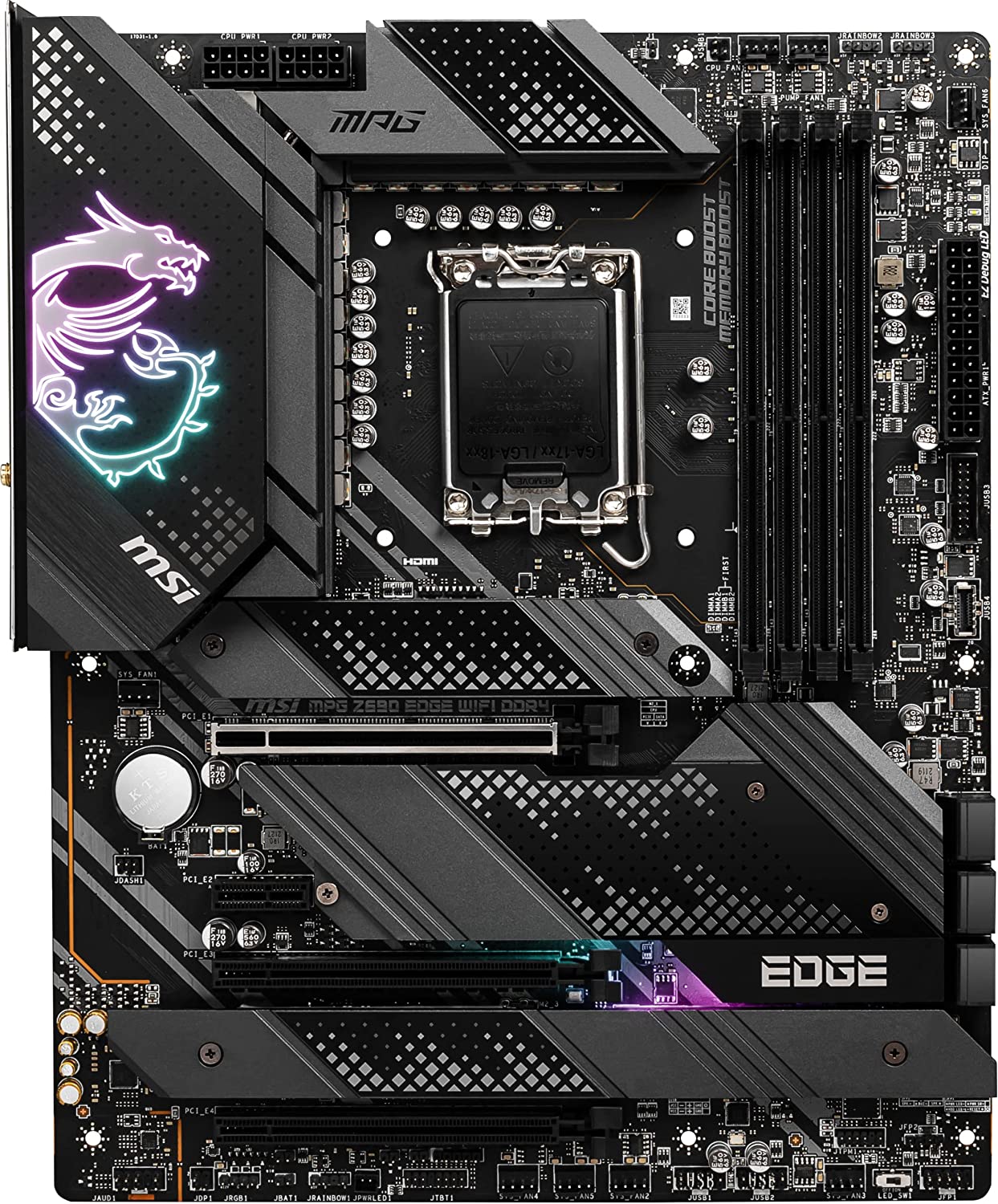

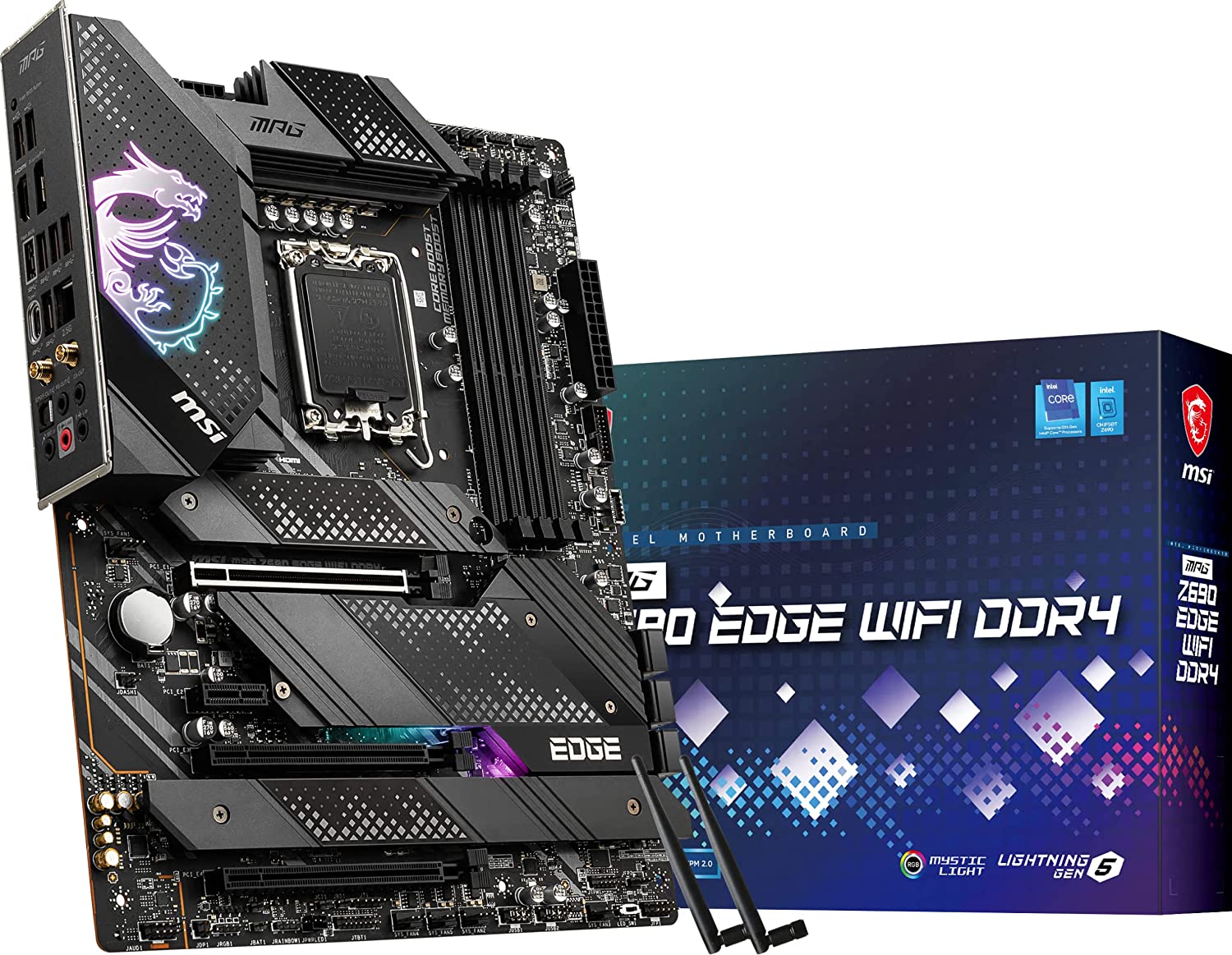

LEO_SAN У MSI топ MPG Z690 EDGE WIFI DDR4....4133 в режиме Gear 1 у людей работают...Мне удалось запустить 4000 Gear1....Только её не купить почти...Нет в наличии...47-51 максимум на врм...Температура...Я бы если покупал мп на ддр4, то ещё раз купил бы её. TUF ASUS ещё есть...Но он послабее по врм и нет теплотрубки на радиаторе врм...Выбора особо нет.

Michailovsky
Ясно, спасибо! Да, вот чет конечно реально выбора как то прям жеть мало! для DDR5 прям сок лежит! Но блин память найти не могу, так бы взял!
А ASUS ROG STRIX Z690-A GAMING WIFI D4 чет ни от кого не слышал как она................

Ну судя по всему топ среди всех ддр4. В обзоре на 12900k, при длительном выделении 250+вт, на воде, то есть без обдува питания, врм 80-85 градусов. Я себе такую взял, но ещё не собирал.

Судя по оригинальной статье, у некоторых плат, там дело не в кулере, а в сильном прижиме LGA1700, который гнет процессор с одной стороны и бэкплейт сокета и материнку с другой, даже без кулера. Крышка процессора становится выпуклой, поэтому он хуже охлаждается. Еще из-за этих изгибов может ухудшаться прижим кулера к процессору.
Как вариант решения предлагается сначала прикрутить бэкплейт кулера, который крепится к материнке и фиксирует ее, как у ноктуа, ТР и других суперкулеров. Потом установить процессор, потом уже кулер.

Возможно на LGA1700 усилие прижима процессора в сокете, как у 2066, а прочность сокета как у 1156, по крайней мере у некоторых плат.
В общем пока это кто-то еще не подтвердит, не проверит как следует, это остается на уровне единичных случаев брака или кривых рук, слухов и тп.

У Томагавка 60 градусов на врм(16+1+1 фаз, через даблеры)...После часа рендеринга...На EDGE 50......(16+1+1 прямых фаз)...+специфика грамотной разводки платы, в отличие от ASUS....Отсюда, дет.температуры.....
Добавлено спустя 2 минуты 25 секунд:
К новому году появится память...Да и сейчас можно выхватить.

Michailovsky да это всё бред, кто то уже выкладывал фото тепловизора с msi где 80-90градусов. Закрой окно, включи прайм на 30-60 мин и покажи свой врм при потреблении 250-280вт , он закипит минут за 10-15 на воде без обдува

MaxBuger 50 градусов будет держать...На что спорим?

Добавлено спустя 46 секунд:
Только на асусне не доделанной...

Добавлено спустя 1 минуту 26 секунд:
https://www.youtube.com/watch?v=6g3yiA1YREc Томагавк держит 60...час рендеринга...с даблерами врм...а тут, на EDGE прямые...

Добавлено спустя 1 минуту 27 секунд:
Такое только на карбоне...Они с ним косячат...

Добавлено спустя 57 секунд:
Я не отговариваю....Но Ваша доска точно не топ...Гарантию даю, что EDGE будет холоднее по всем параметрам...

Так карбон лучше твоего ширпотреба Опять местный богатей скроил на всём на чём только можно

Ошибаетесь....У карбона горячий врм, свойства разводки, такая петрушка еще с z390... К Вашему сожалению...EDGE топ у MSI на ДДР4.... В сотни раз богаче Вас... Экономика, должна быть экономной...

Michailovsky Да можно на ТЫ , тем более раз в сотни раз богаче

MaxBuger Мне 41 год, если что...У меня с достатком всё очень неплохо...+ квартира на Малой Грузинской, за 3.5 ляма зелени(досталась по наследству)....+я раньте, и скупаю недвижимость на 0 цикле, которую позднее успешно продаю... Просто, понятие топ, очень относительно...Если Вам нравится, или являетесь владельцем, и всем довольны, то это ещё не показатель топовости, и даже не спецификации... Нужно сравнение "лоб в лоб", для этого...По температурам лучше Эджа, вряд ли, что-то выпустят...На ддр4.

Цифры перепутал задом наперёд

Evgen100 Не завидуйте...

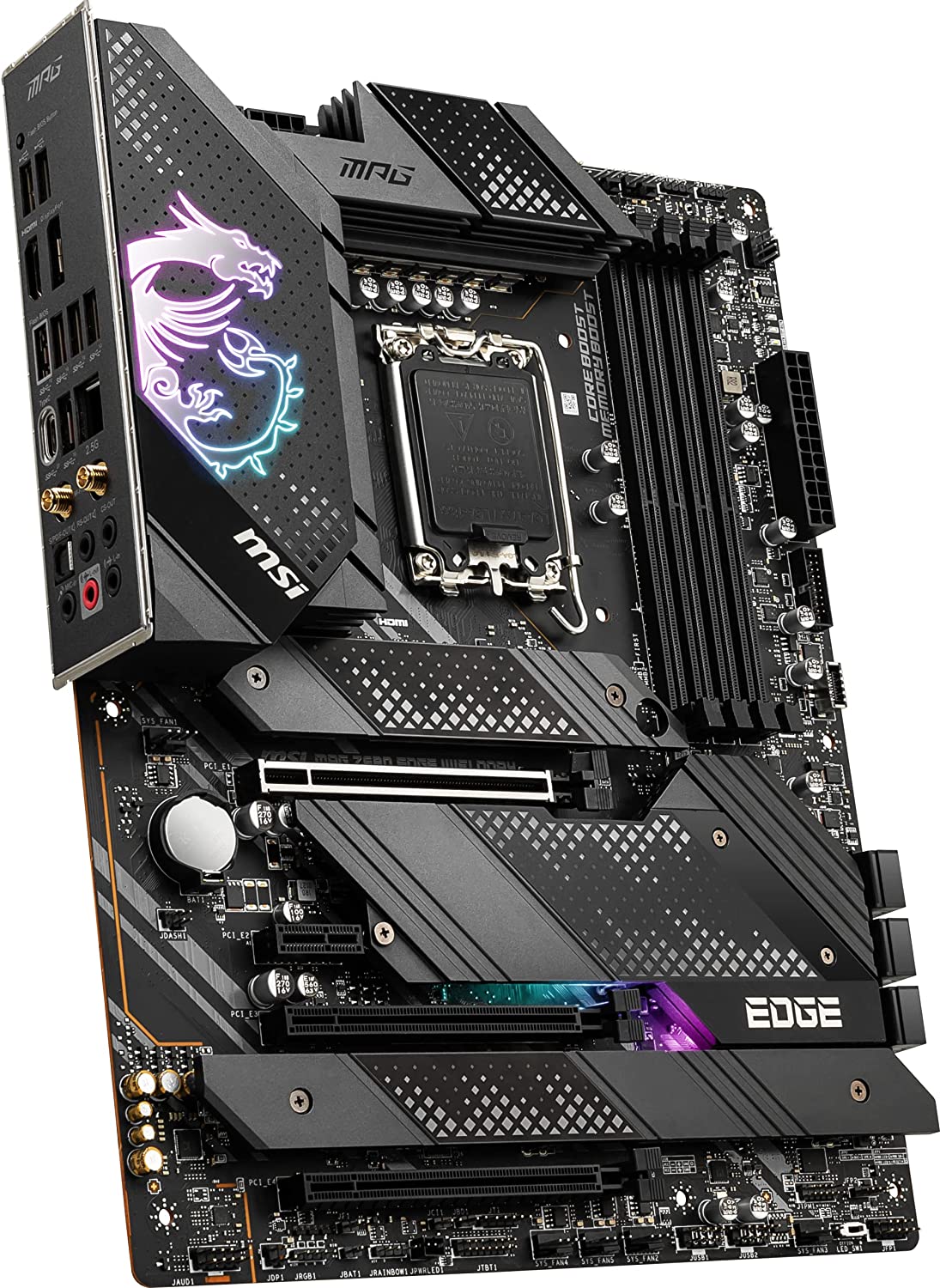

Вот чудики дизайнеры MSI - взяли сделали отверстие в верхнем радиаторе M.2, испортив всю его эстетику и целостность. Неужели так сложно снять радиатор, установить материнку в корпус, а затем поставить радиатор на место? РукаЛицо! Премию Дарвина дизайнерам MSI )))

Добавлено спустя 28 минут 10 секунд:

А крепление мешать не будет установке процессора? Я что-то сомневаюсь.

Yaroslav83 На карбоне тоже самое... Не вижу проблемы, кроме улучшенного теплоотвода... Больше радиатор= ниже температуры https://ru.msi.com/Motherboard/MPG-Z690-CARBON-WIFI

Добавлено спустя 16 минут 36 секунд:
Там, оказывается, дополнительный(по сравнению с другими платами) болтик...Чтоб мощные и тяжелые СО устанавливать, больше точек контакта...Выше надёжность... Или не факт...у других надо откручивать радиатор...
