Прошу обратить внимание на то, что прошивка и модификация BIOS'а производится на ваш страх и риск, и я не несу никакой ответственности за возможную порчу данных и неработоспособность платы после прошивки.

Этот набор предназначен для десктопных плат, не используйте входящие в него bat-файлы на ноутбуках, пожалуйста.

FAQ по прошивке и редактору - во втором сообщении темы.
Ссылки на скачивание FD44Editor'а и FTK - в третьем сообщении темы.

Пишем новый FAQ вместе

DoctorEndo,
1. на Z77 нужна FTK v8
2. cap2bin.bat тебе не нужен, он устарел 3 года назад, сейчас все делается по другому
3. от FwUpdate толку не будет, намного лучше прошить ME через FTK или на программаторе
4. meupd - это тот же FwUpdate, от которого нет толку.

Что тебе действительно нужно, так это:
1. Загрузочная флешка с DOS и правильной версией FPT (8.xx), лежайщей в корне вместе с fparts.txt, как сделать - написано в FAQ.
2. Образ региона ME, взятый из твоего BIOSа, во вложении, распакуй и положи его в корень той флешки тоже.
3. Загрузись в DOS и отдай команду fpt -i, получишь примерно следующее:

4. Если у тебя ME Write не равно 0xFF, сначала придется делать пинмод, чтобы открыть регион ME на запись, как его делать, написано в FAQ в пункте 8.1.
5. После пинмод-загрузки в DOS с той же флешки отдай команду fpt -rewrite -me -f de_me.bin, если пинмод был успешен, она прошьет регион ME начисто, если нет - повторяй пинмод.
6. После успешной прошивки ME отдай команду fpt -greset, ПК выключится и ключится сам. Не трогай его, пока он не загрузит ОС, после чего перезагрузись и проверь, что ME больше не N/A.

CodeRush простите, но нигде не нашел в FaQ что это fparts.txt? Пинмод - замыкание 1 и 5 ног на аудио чипе?

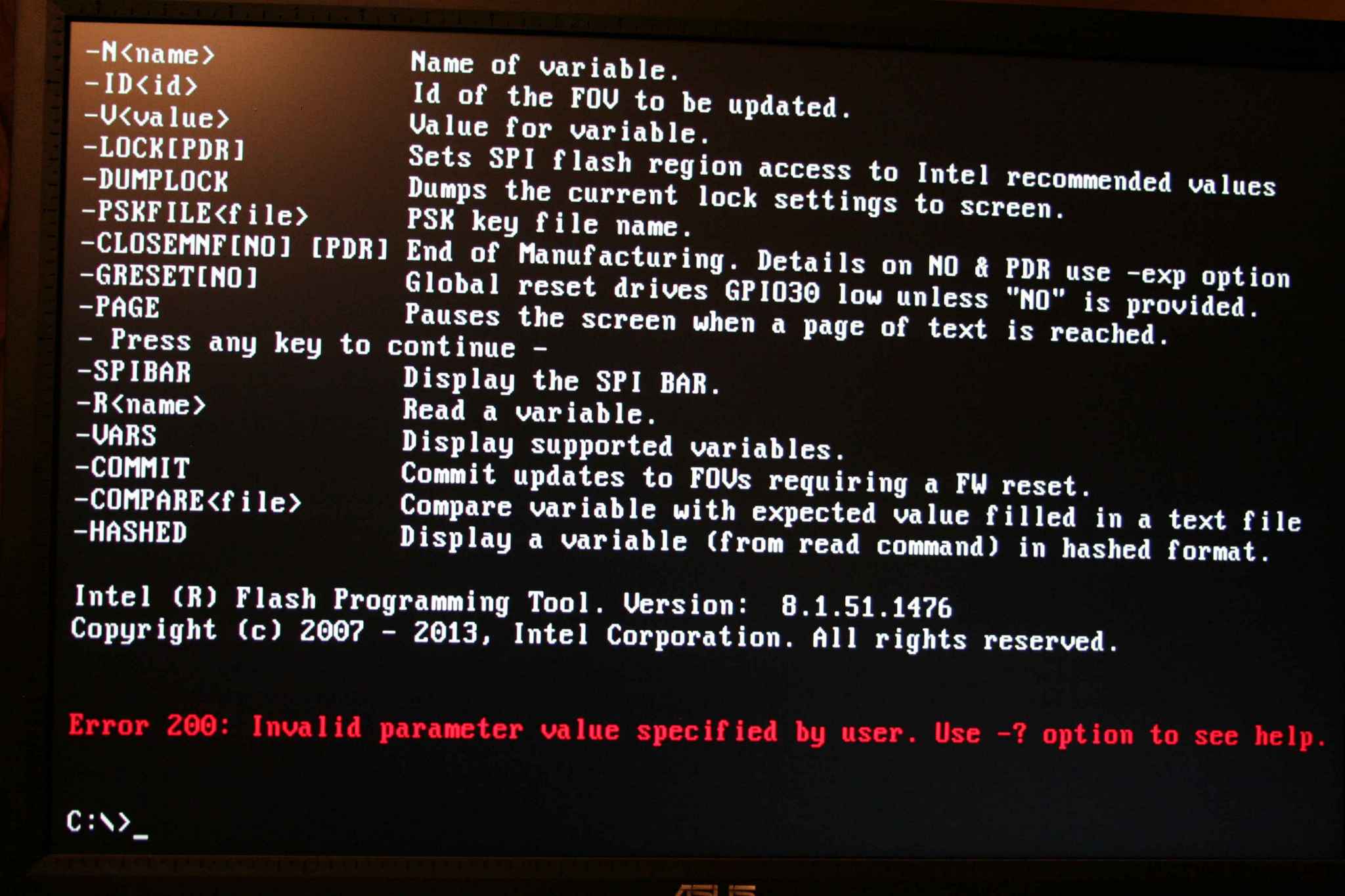

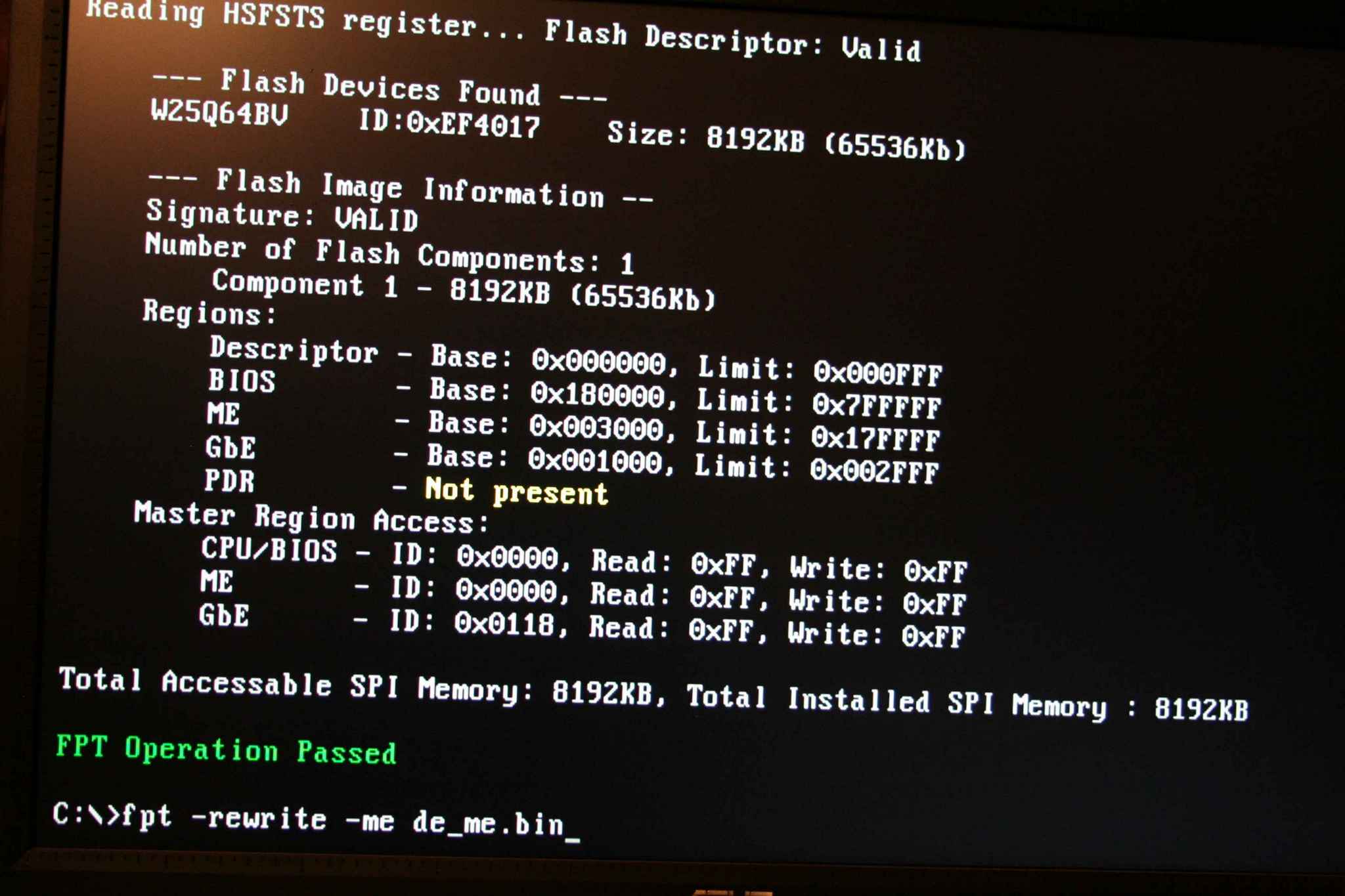

Попытался и вот результат, в чем моя ошибка. fparts.txt был в папке FTK8. Пинмод не делал т.к. ME write 0xFF

DoctorEndo, fparts.txt - это файл, из которого утилита Intel FPT (основа набора FTK) читает конфигурацию SPI-чипов.
И fpt.exe, и это самый fparts.txt должны быть в корне флешки, иначе случается, что fpt.exe не может найти этот файл и не работает.
Да, пинмод - это замыкание HDA_SDO на 3V3, конкретные номера ног лучше в даташите уточнить, во избежание недоразумений.

Добавлено спустя 11 минут 17 секунд:

Сам заметил, что пропустил команду -f в строке. Все прошилось. Появилась версия ME в оболочке биоса, комп работает. Буду ждать 30 минут, надеюсь не выключится. При прошивке написал, что не удалось связаться с HECI, какие могут быть проблемы и нужно ли исправлять это как-то.

DoctorEndo, это потому, что ME не работал. Попробуй еще раз статус AT через ESU запросить, должно быть 1.

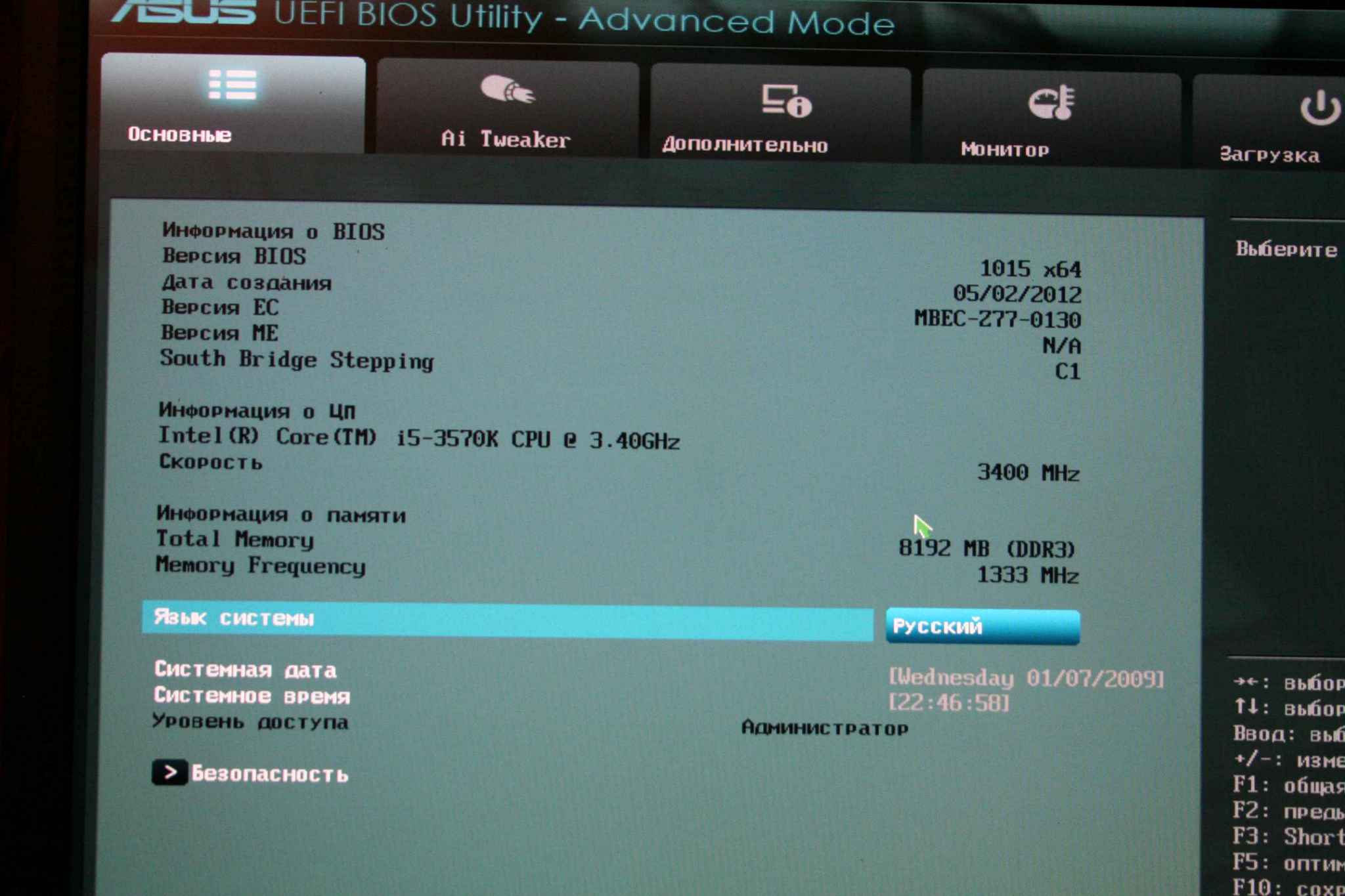

Блин, в esu тот же скрин, что я высылал на 191 стр. В биосе ME определена версия.
Поставил драйвера MEI_V8101263_XPWin7_8, раньше они не ставились, заработала MEInfoWin.exe из под windows, раньше не работала. Но в esu скрин прежний.

Это правильно, как выяснилос, 5 - это Intel AT disabled after un-enrollment. Теперь выключаться должно перестать. Прошу прощения, что ввел в заблуждение по этому поводу.

Хочу выразить ОГРОМНУЮ БЛАГОДАРНОСТЬ куратору темы CodeRush за помощь в реанимации мат. платы. Данные Вами советы полностью восстановили работоспособность платы. 4 дня - полет нормальный. Так же появилось встроенное видео (с видеоядра процессора), пропавшее ранее (пользовался внешней видеокартой). Когда исчезло видео, на форумах находил эту проблему на этих платах, решил ли её кто-то - не находил (теперь интересно, что у этих людей было с ME). Еще раз БОЛЬШОЕ ВАМ СПАСИБО, Ваши знания по теме вызывают уважение!

DoctorEndo, пожалуйста. Баг этот скоро мхом покроется уже, настолько древний, но по прежнему никто его признавать или чинить не собирается, это печально.
Посоветую теперь сделать полную резервную копию работоспособного БИОСа и в надежное место сохранить, чтобы было потом откуда восстановить быстро в случае проблем.

Правильно ли я понимаю, что ME хранит всю инфу об энролменте своих фичей вроде ATT, AMT в SPI FLASH ?
Область ME разделена на несколько чанков, в одном из котором какое-то подобие его файловой системы.
То есть это значит, что если вдруг ко мне попал заблоченный столен ноут, то я выпаиваю микруху,
программатором туды зашиваю заводской образ биоса, и чудесным образом ноут разблокируется.

bolvan, NDA не позволяет отвечать на такие вопросы, извиняй. Пробуй, может чего и выйдет.

Про то, что ME хранит данные в SPI, и так известно.
А вот эти советы :
>Посоветую теперь сделать полную резервную копию работоспособного БИОСа и в надежное место сохранить, чтобы было потом откуда восстановить >быстро в случае проблем.
Как раз говорят о том, что я написал. В принципе это логично с одной стороны. Но для большей безопасности ATT стоило бы хранить это в энергонезависимой памяти в той же микрухе, где и сам ME. То есть либо мост , либо CPU

приветствую всех. обращаюсь с небольшой просьбой - может кто-нибудь выложить дамп bios платы asus p8z77-v ?
большое спасибо...

А зачем нужен чужой дамп, и чем не устраивает оригинальный биос?

petruha82

нужен дамп bios с рабочей платы... есть подозрение, что плата прошита криво... оригинальный биос с сайта асус тоже нужно подкорректировать, даже в случае прошивки на программаторе...

здесь
http://www.triton-prog.ru/forum/topic.p ... 8&topic=39
дано не большое объяснение...

Если есть подозрение, что прошито криво - перенесите данные из файла с DMI-информацией и прошейте прямо. В FAQ все это описано, кстати.
А дампы с десктопных плат ASUS отличаются от заводских файлов только наличием у последних заголовка Aptio Capsule и заполненным у первых NVRAM и ME local data region.

CodeRush огромное Вам спасибо за отклик, я так и сделаю...

Добрый вечер участникам конференции. Есть материнская плата ASUS P9X79-E WS.
У нее две микросхемы биоса MXIC MX 25L400GE M2I-128. Обзор http://greentechreviews.ru/2013/04/13/o ... 9x79-e-ws/
А почему их две? Зачем нужна вторая микросхема? Dualbiosа на Asusах нет. Восстановление biosа через CrashFree BIOS идет либо с флешки, либо с компакт диска.
В случае перепрошивки программатором какую микруху шить? Кто-нибудь сталкивался с этим?

abobo
Биос один, вы перечисляете микросхемы не с биосом, там прошивки какие нибудь, например для пост кодов или другого контроллера. Биос на не распаянной микросхеме, та что в кроватке, в корпусе DIP-8.

abobo, это не БИОС, а прошивки EC и контролера управления разгоном. Правильная их маркировка - MX25L4006E и они на 4Мбита, т.е. на 512 Кб, БИОС в такую не влезает со времен Pentium 4.
