Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

нашёл
https://i.imgur.com/2mPx0DM.png

и вот такую табличку ещё нашёл:
LGA 1151 Mainboard VRM list @ hardwareluxx

можно в шапку закинуть

лучше ты мне расскажи что там в прочих таймингах нужно накрутить чтобы опустить флопсы с 350 скажем до 300, попробую получится ли,
а xmp я никогда не пользовался

Добавлено спустя 11 минут 22 секунды:
попробовал xmp на 2800, флопсов стало аж на 12 меньше, но ручная частота была 3333, так что чего то пока не лезет эта теория о том что xmp и автовторичные так грандиозно влияют,
щас попробую вторичные из профиля на 3333 сделать

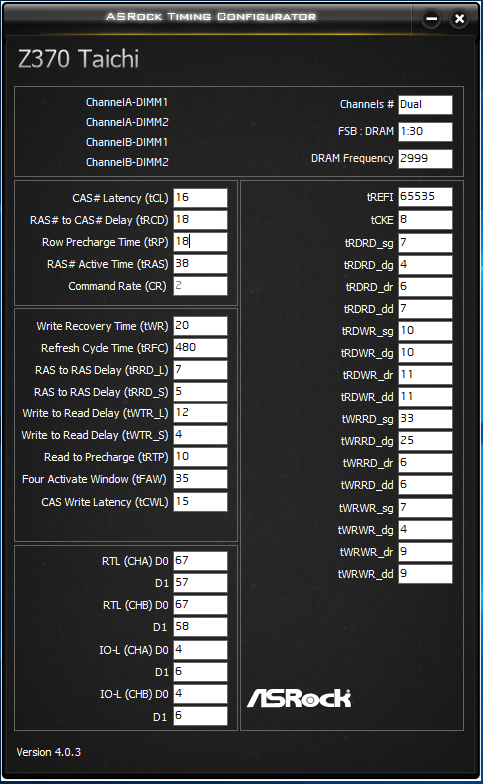

да легко выстави вот такое: )

попробовал, подросло на 5-6, вроде как тайминги из xmp вполне корректные, и чего они народу так не нравятся

а чего там такого страшного что аж не использовать ?

Для b-die очень много. Такие рейтинги ставлю в попытке 4000+ брать.
А так как ориентир для вторичек можно брать значения из авто-30% и там уже тестить. Это еще со времен ddr3 было.

На твиче смотрел как AHOS память гнал на asrosck x299 formula,так он на ддр4 1.7 вольта давал, ио и са 1.4в и как то особо дальше BY_Pashka. На выходе 4800 С лагами и конскими таймингами 21-31-63
Так что ищите куратора конфиги и отталкивайтесь от его таймингов для b-die

Ну потому что такие тайминги отстой. ) и на на них вполне можно получить меньше 300 флопсов на 5 гигарецах. )

да ладно, у меня почти все больше стоят кроме CR и 65000 и вроде проблем с попугаями нет,
правда у меня 8600, на нём вроде флопсы больше получаются чем на 8700, или это уже не так ?

Настоятельно рекомендую всем переходить на Бета Биос версии 1.71E.
На нём в офсете на LLC 2 у меня проц гонится намного лучше и на гораздо меньшем напряжении.
Более того, мой далеко не лучший экземпляр наконец-то стал проходить Линкс на 5000Mhz с приемлемыми температурами, о чём я раньше только мечтал.
Основные изменения в работе материнки на новом биосе на прилагаемых скринах.

А в Фиксед как дела обстоят?

Noison
Не проверял, т.к. использую только оффсет.

А не затруднит скрин hwinfo64 под нагрузкой на этом биос?

А есть смысл менять при разгоне родную , так понимаю, э терможвачку на южнике на МХ4 на Extreme4?

Нет

А с памятью как там дела обстоят? Проблем никаких не возникает?

1-ое - гарантированный разгон,2-ое 3400 - эксперементы.А как отключить ХМР - в биосе только авто и хмр ? И еще 2т меняю на 1т , результат по тестам нулевой -?

xyligano
Держите. Это под кастомным Праймом (настройки Прайма в скрине).


Noison
Также, как и на обычном БИОСе.

А напряжения?) меня они интересуют, а cpuid я больше не верю
Если не сложно - часть напряжений hwinfo64 под нагрузкой и что в биос стоит

xyligano

Да, спасибо

авто и тайминги ручками

1Т должно быть чуточку лучше в тестах аида
