GA-970A-UD3 и GA-990XA-UD3:
- процессоры AM3/AM3+ до 140W, VRM 8+2
- чипсет 970/990X + SB950
- поддержка памяти DDR3-2000 до 32 Гб
- слоты PCI (2 шт.) + PCI-E (3/2 шт) + PCI-E 4x + PCI-E 16x (2*PCI-E 8x для 990X)
- поддержка SATA-III TRIM (6 шт.)
- выходы USB 2.0 (14шт) + USB 3.0 (4 шт), возможность полноценной зарядки USB-устройств
- звук Realtek ALC889 (сигнал/шум 108 Дб)
Единственное отличие 990X от 970 в возможности использовать PCI-E 16x в режиме 2*PCI-E 8x (2*Radeon или 2*nVidia)

Цена в 2011-м году: Gigabyte GA-970A-UD3 около 3000 руб., Gigabyte GA-990XA-UD3 около 3500 руб.
Цена в 2014-м году: Gigabyte GA-970A-UD3P - 3400 рублей.


Описание Gigabyte GA-970A-UD3: ревизии 1.0 и 1.1, ревизия 1.2, ревизия 3.*.
Описание Gigabyte GA-990XA-UD3: ревизия 1.0, ревизия 3.0, ревизия 3.1.
Описание Gigabyte GA-970A-UD3P: ревизия 1.*, ревизия 2.*.
Описание Gigabyte GA-970A-DS3P: ревизия 1.0, ревизия 2.0.

Обзоры в Лаборатории overclockers.ru:
Gigabyte GA-990XA-UD3 ревизии 1.0 - http://www.overclockers.ru/lab/45210/Ob ... A-UD3.html
Gigabyte GA-970A-UD3P ревизии 1.0 - http://www.overclockers.ru/lab/59253/ob ... sb950.html

если есть возможность, то проверить с другим процессором; нет - значит плату и проц в СЦ на диагностику...

Понял, спасибо

Добавлено спустя 3 часа 14 минут 33 секунды:

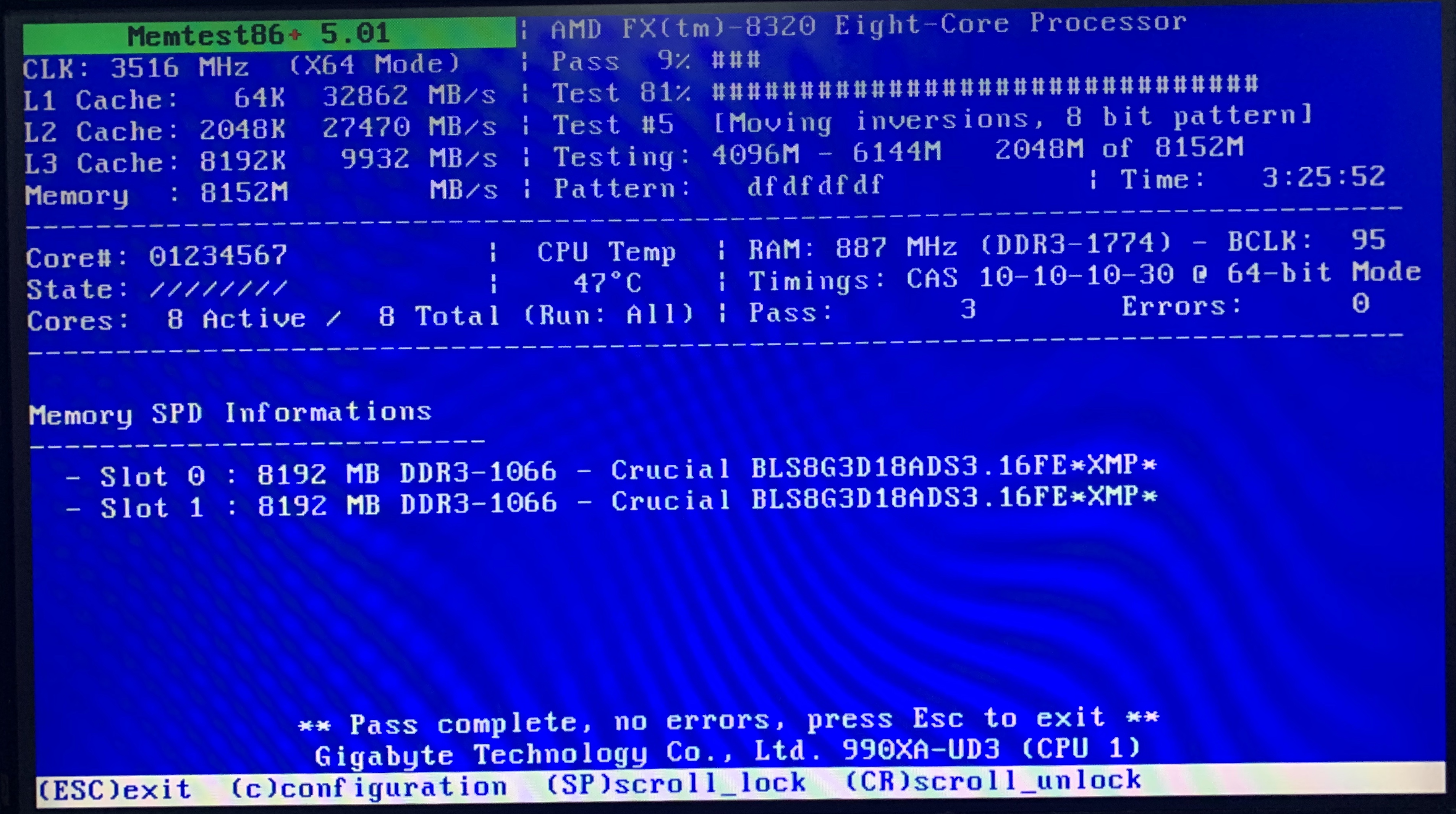

2 прохода - 0 ошибок

Можна фотку с моника завершонного теста?

Скрин не делал, запущу позже заново тест - сделаю

В общем итоги разбирательства с ПК:



LinxX - тесты проходят успешно, в играх типа PUBG на ультрах со стримом идёт гладко. С вольтажом и таймингами ещё не баловался, стандартные тайминги 11-11-11-28 на 1600мгц (так же и для 1866), с 2133 не стал рисковать.

В общем на скриншотах попытался всё отобразить, утром отвечу на все Ваши вопросы и замечания.

Только сейчас заметил что Memtest в Memory написал также 8 гб

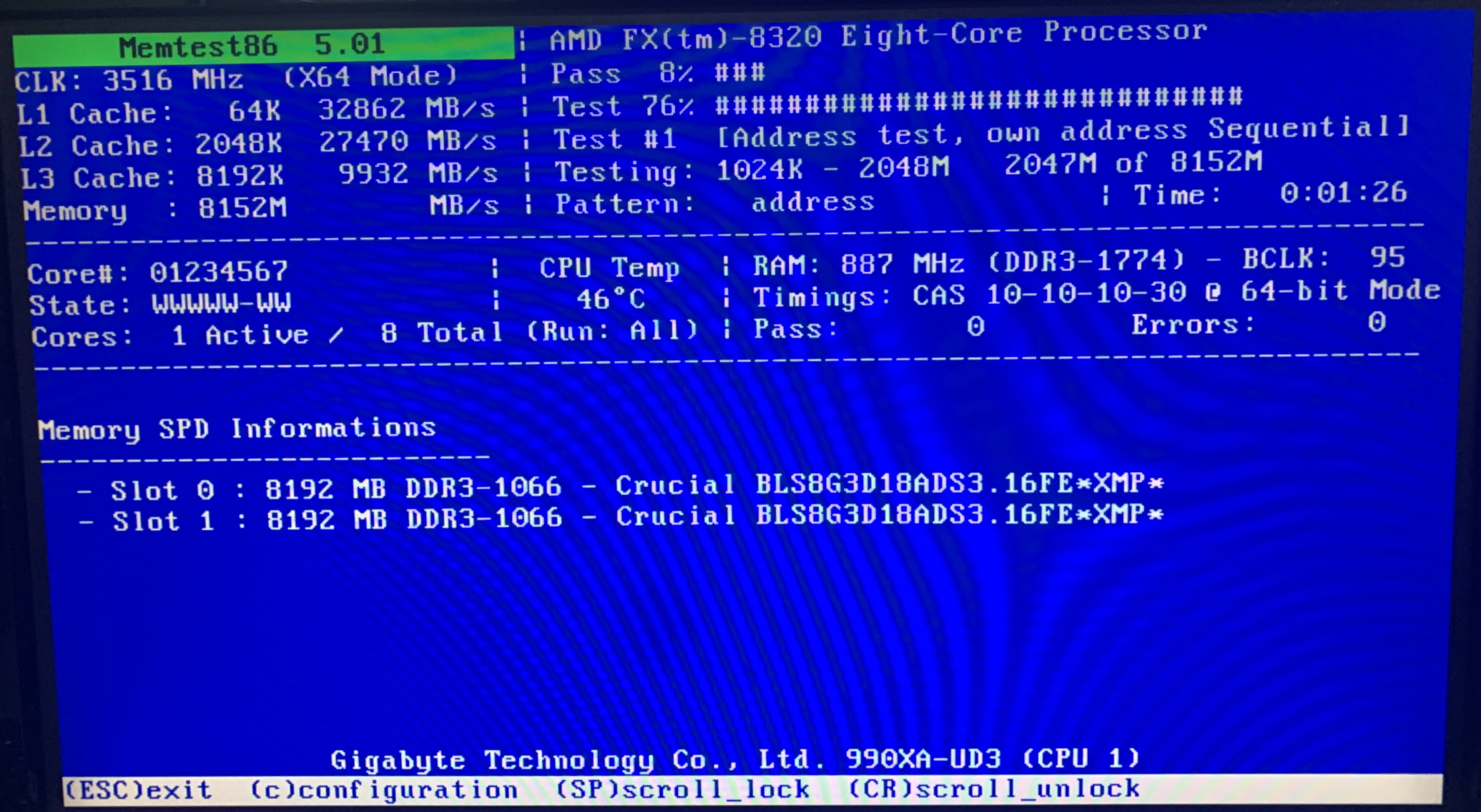

Сейчас на проверке память во 2 и 4 слотах (тест запустил с F2- использование всех ядер)

UPD: 2 скрин - результат за 3 прохода

у тебя тайминги от 2600

...и одноканал, шо и требовалось доказать. Апаратная поломка, ЦП или сокет скорее всего.

Оке, спасибо

Люди кому не лень и кто может понять о чем речь, скажите стоящий биос запилили неруси? https://www.win-raid.com/t2878f44-OFFER ... Added.html

Всем здравствуйте.
Решил поделиться разгоном своего железа.
Проведены тесты в AIDA64 и в реальных условиях (иногда стримлю).

Разгон железа и тесты в реальных условиях завершены!
AIDA64 Extreme
Используемые материалы:
-Святой разгон AMD FX. Гайд для чайников https://youtu.be/LdRUpaPfBpk
-Разгон процессора AMD FX , GTX 1070 загрузка 100% ВОТ ВАМ И ФУФЫКС! https://youtu.be/0QvxnH-tLlY
-GIGABYTE GTX 1050 TI G1 GAMING: К РАЗГОНУ ГОТОВ! https://youtu.be/Bq8LURO7QOQ
https://rog.asus.com/forum/showthread.php?14033-Amd-F..
https://forum.overclockers.ua/viewtopic.php?t=134468..
AmdMsrTweaker_1.1 = https://vk.com/doc-131253115_526340416

Моё железо:
-Мышь Jet.A JA GH-36 Xenomorph
-Клавиатура Microsoft Natural Wireless
Erogonomic Keyboard 7000
-Гарнитура Sades SA-902
-Вебкамера Logitech С922 Pro Stream
-Память RamosTek DD3-8Gb 1600
-ЦП AMD FX(tm)-8320 Eigth-Core Processor
-МП GigaByte 990XA-UD3 rev 3.0
-SSD Samsung 850 PRO 500 ГБ
-Видеокарта Gigabyte GeForce GTX 1050Ti
-Microsoft Windows 8.1 x64

Итоговые настройки разгона:

Системный BIOS : AMI (OEM) FD

Отключены энергосберегайки: - C6 State, - C1E, - Cool And Quiet, - HPC Mode, - APM Master Mode (с помощью AmdMsrTweaker_1.1), - Vcore LoadLine Calibratoin (LLC – Load Line Calibration, CPU LLC) на Normal

Видеокарта Gigabyte GeForce GTX 1050Ti:
Параметры в ПО GIGABYTE XTREME GAMING ENGINE
CPU Clock = +88
CPU Voltage = +11%
Power Limit = +25%
Memory Clock= +1000 MHz

Модуль памяти : RamosTek EWB4GB681CA3-16IC 4Гб DIMM DDR3 PC3-12800U DDR3-1600 (11-11-11-29 5-40-13-6)
Dram Voltage =1,6V
Freq =1920 (с учётом множителя и BCLK=240)
tCL (CAS Latency) 11
tRCD 11
tRP 11
tRAS 28
tRC 39

МП GigaByte 990XA-UD3 rev 3.0:
BCLK=240
HT=2200 с учётом множителя и BCLK=240 получается HT=2640
NB=2000 с учётом множителя и BCLK=240 получается NB=2400
NB Core=+0,075 (1,1625+0,075=1,2375)

AMD FX(tm)-8320 Eight-Core Processor
CPU Clock Ratio = 4440 MHz (240*18,5), при CPB – 4560 MHz (240*19)
CPU Vcore = 1,381 V (+0,075V)

Снимки из cpuz_x64_ru
#77
#77

Ссылка на мой твич-канал https://www.twitch.tv/az_ecm

здравствуйте! собираюсь поставить 16 (2*8) гигов оперативки patriot viper 1866 на GA-970A-UD3P 1 ревизии. есть у кого такой опыт? все нормально заведется? на сайте в спецификациях все очень скромно и подобных модулей нет. кстати kingston, которого в спецификациях тоже нет, сейчас работает в разгоне на 1866 без проблем.

возможно придется добавить напряжение на cpu_nb в остальном проблем быть не должно

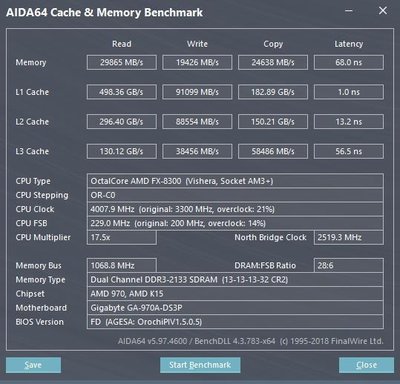

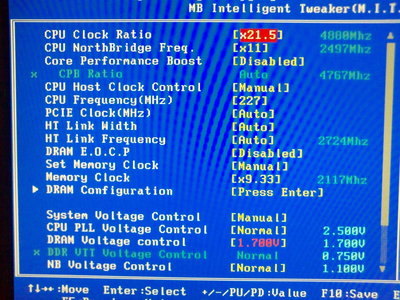

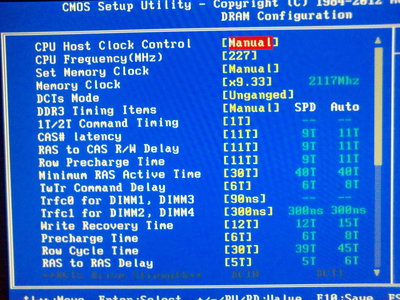

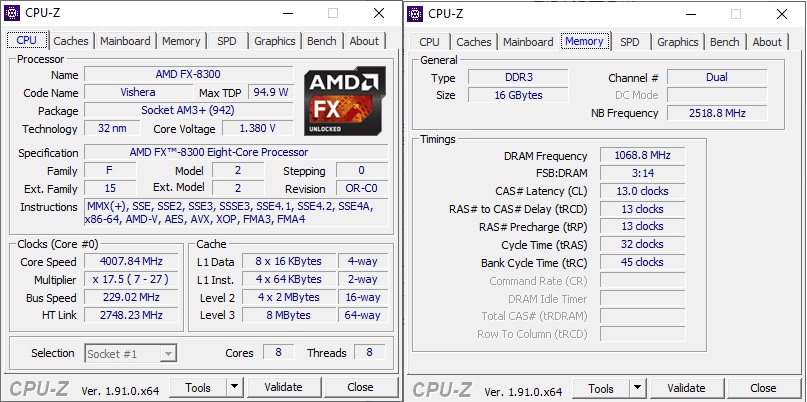

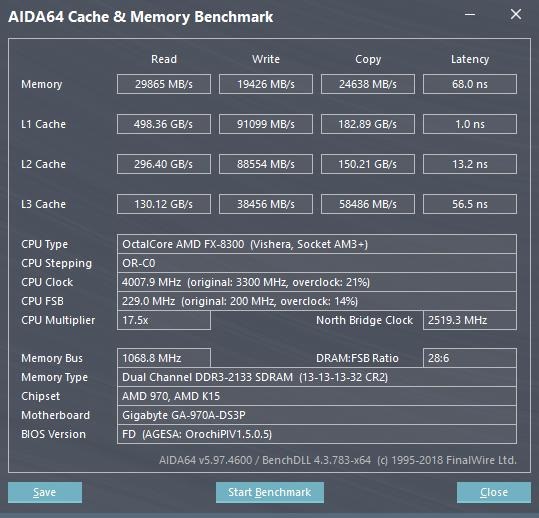

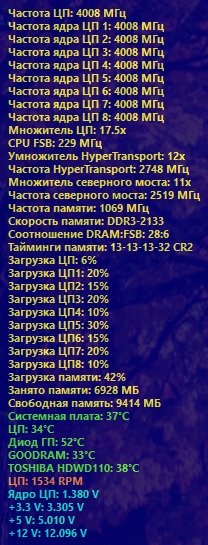

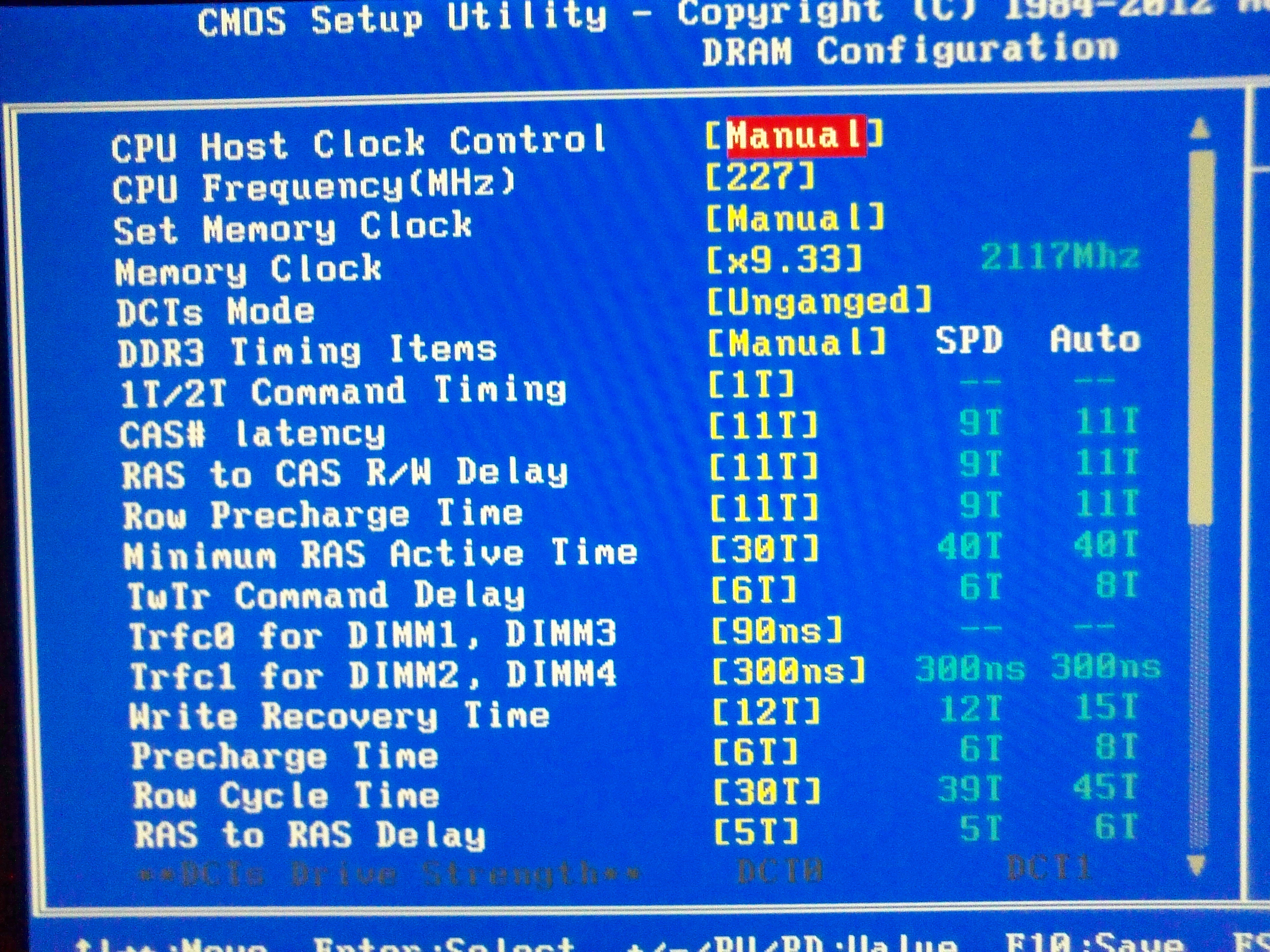

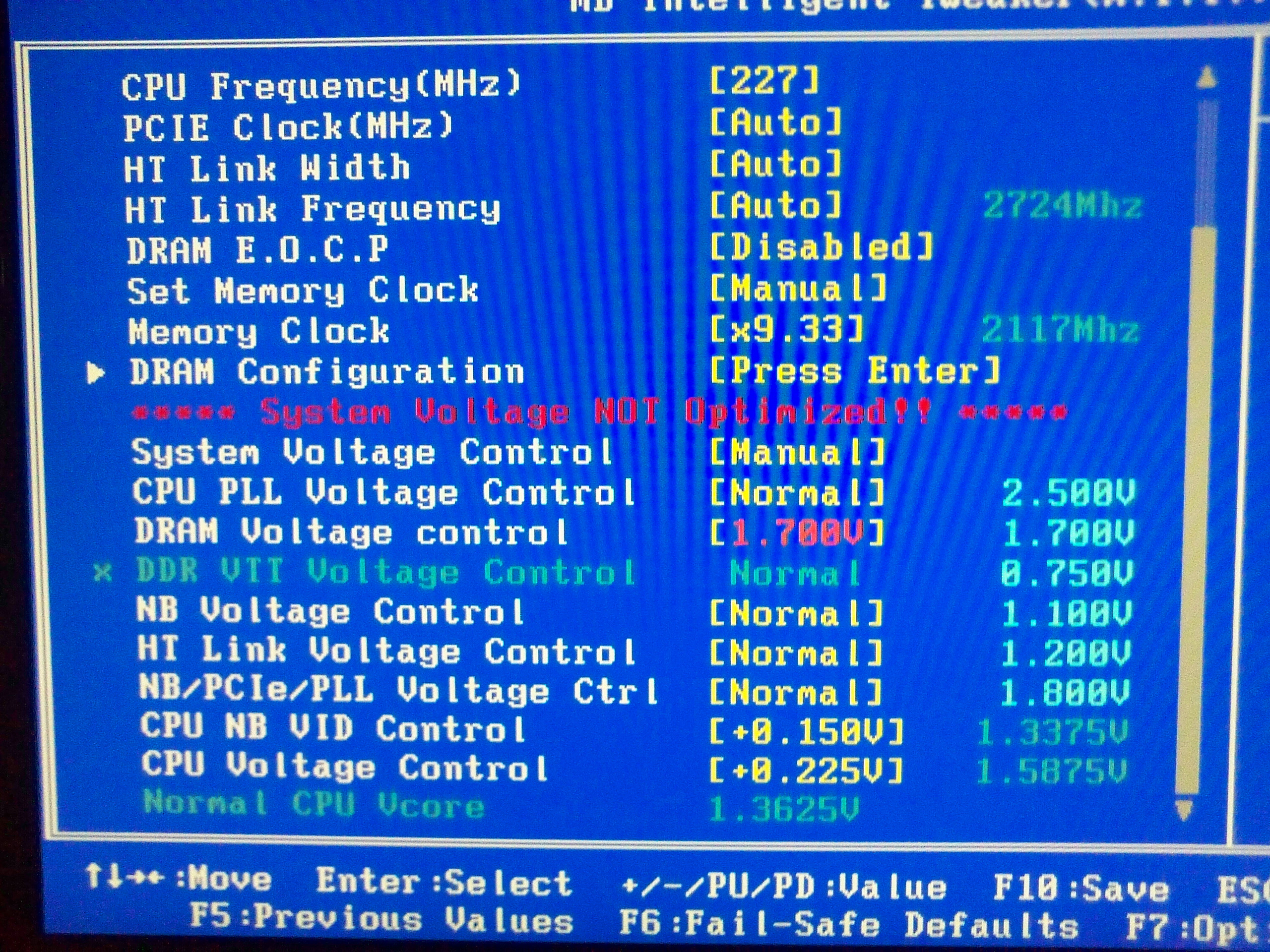

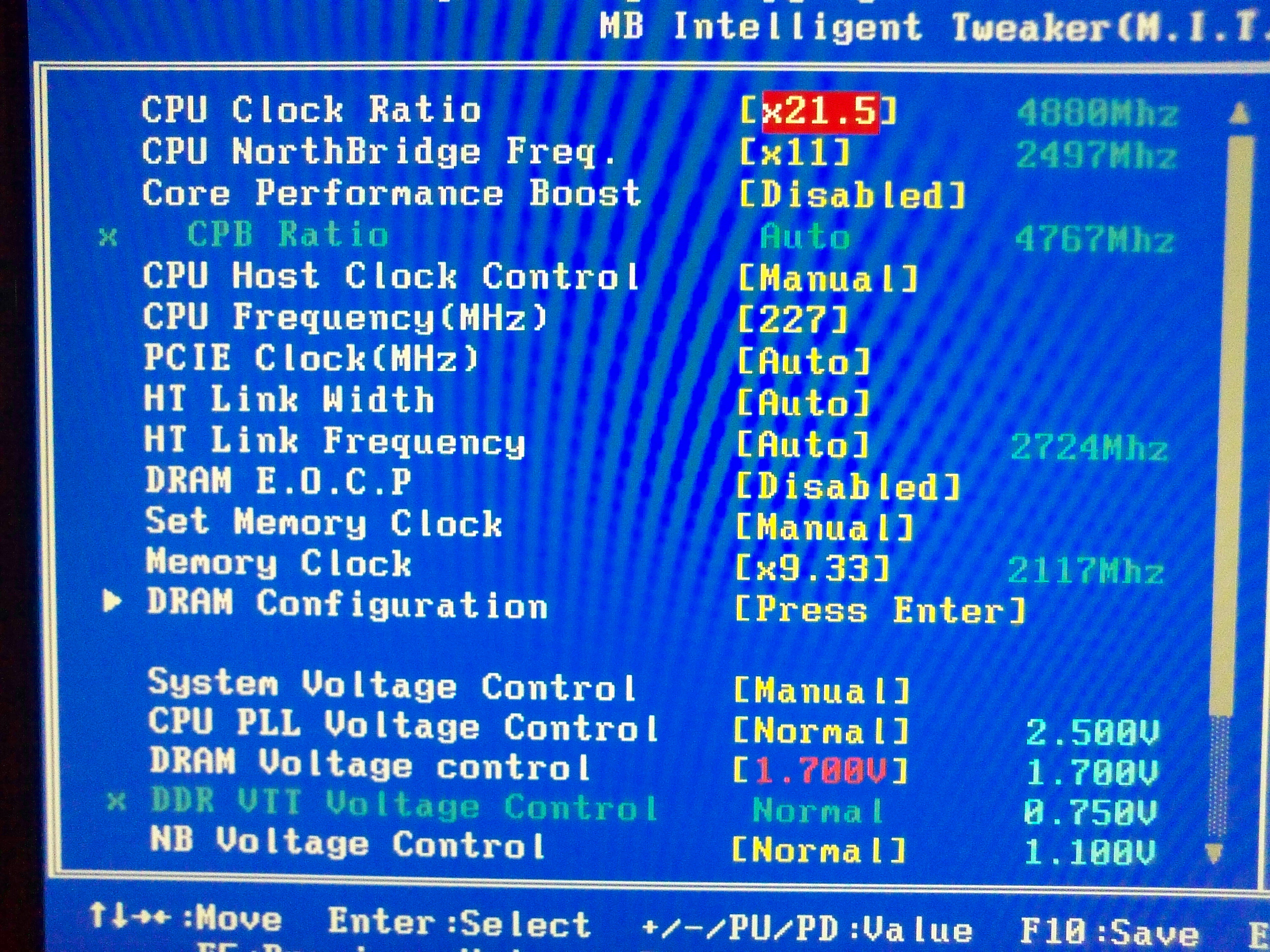

У меня виперы на самсунгах, вот пробуй свою память гнать как у меня на скринах (токо ядра врядле так разгониш стабильно, хотя CPUNB может погнаться лучше).

ПС: память любит повышеные тайминги и напряжение.

А где БП, модель стула, корпус, монитор, кулер, высота настольной лампы, количество вентиляторов, цвет подсветки, термопаста? Без этого всего твой список малополезен.

AIDA64 не способна протестировать ядра фикуса на стабильность.

Смысл? Включаеш ПК токо для бенчмарков, а потом отключаеш?

А у нас я-помойка не работает.

Я не заморачивался, просто скопировал своё описание железа, которые представляю на ресурсах.

Тестировал в ней на всех видах тестах, я не про в этом, просто использовал, что есть. Один хрен, на тестах всё было норм, а вот под реальной нагрузкой не выдерживало. Приходилось корректировать настройки.

Это мой первый разгон чисто на своём ПК, и во много действовал так, как сказали в этом видео -Святой разгон AMD FX. Гайд для чайников https://youtu.be/LdRUpaPfBpk

Так и понял, но мне было лень искать другой ресурс. Однако если жмякнуть, то по ссылке перейдёт и картинку покажет.

Ну да... после мамки и самого ЦП самое главное это кулер и БП.

OCCT юзай для проверки стабильности и не страдай дурнёй с этой AIDA64.

После стабилизации разгона некоторые энергосберегайки можна включить. Я так вообще некоторые не отключал даже при тестировании разгона.

На форум прямо можна лить.

Да не работает у нас говорю, забанили я-помойку, потому шо Ядекс это зло.

Добрейшего времени суток. Помогите понять, какой стоковый вольтаж cpu nb на материнской плате 970a ds3p rev 2.0. В хвинфо есть пункт в котором изначально указано 1,22. При изменении вольтажа цпу нб этот параметр поднимается, и получается что при +0.1 выходит уже почти 1,35. Спрашиваю потому, что нашел очень много инфы, что изначально там 1,1 вольта, а не 1,2 +-ллц. Ткните носом, плиз, может быть я туплю и не могу взять 2600.

профиль заполни, а то непонятно о каком камне идёт речь (атлон, феном или фх?)

Заполнил. Процессор fx 8320 без Е. Цпу/нб удачно гонится до 2400 при всего то +0,02, дальше начинается полная белебурда и 2500 берется уже при +0,1. Вот и задался вопросом, может +0,1 это всего 1,2 вольта.

твои +0,02 добавляются к твоему NB VID (смотри какой он у тебя в хвинфо): https://ibb.co/bR45Qx2

эту белиберду расшифровал I.N. в своем обзоре на гигу ud3p (для ds3p также): https://ibb.co/XCYTHjx

значит для твоего камня на КП 2600 надо добавлять больше чем +0.1, т.е. где-то +0.150, 0.175 или даже 0.200
