Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

да причем тут этот датчик? он и без нагрузки показывает больше 100 градусов.

Хм.. и правда )

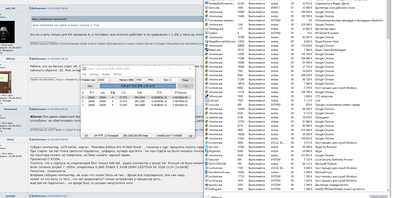

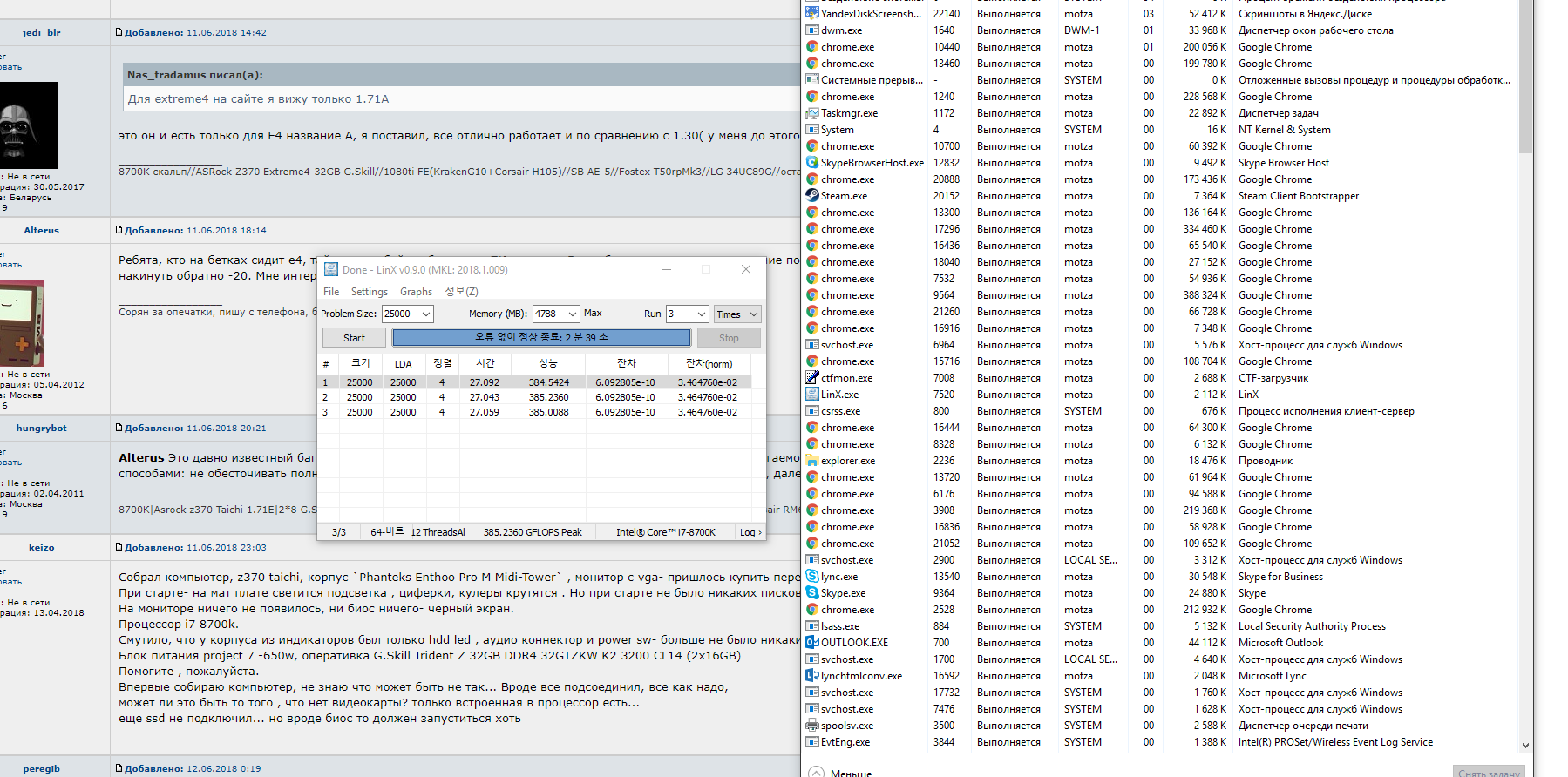

Я даже игры не выгружал когда измерял. ))) Если нацеливаться на рекорд надо грузить чистого юзера без ничего и отключать сетевуху и даже мышкой не дергать у меня тогда 407 408 получается, вместо 385 с полным фаршем. )

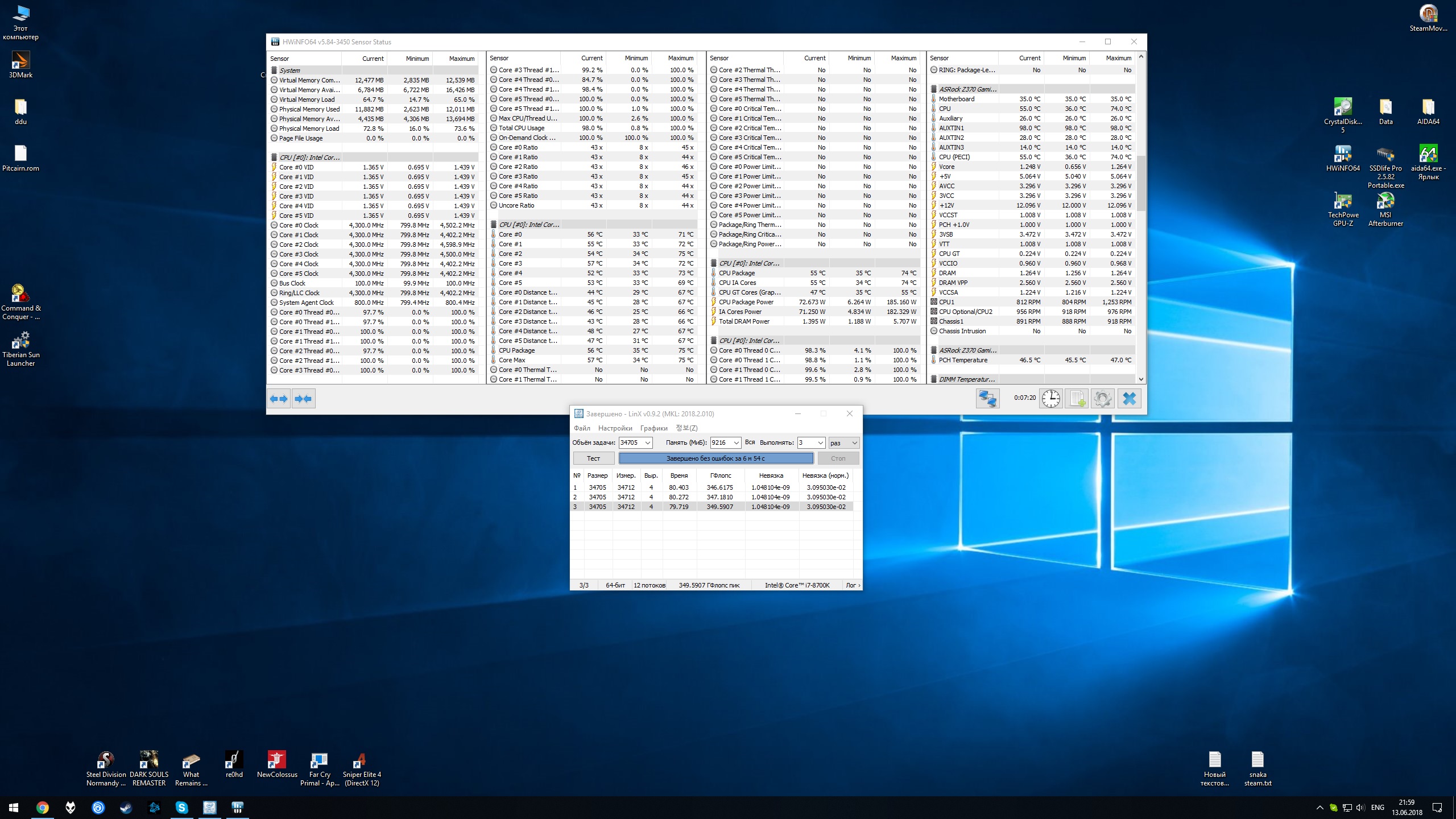

подскажите в стоке на скальпированом проце это нормальный результат
и температуры не великоваты под моим профильным охладом ?

Для vcore 1.25v с пастой под крышкой - всё хорошо. Тут что олимп, что кастомная вода - всё упирается
Если пока юзаешь в этом режиме - скинь vccsa хотя бы до 1.15v
В остальном все хорошо

да вроде ликвид про там под крышкой оО

А на что это влияет? Никак не могу нагуглить именно vccsa.

А я на ходу прочёл "не скальпированном"
Для скальпированного может и многовато. Но тут море нюансов - термопаста под кулером, прижим, реальные возможности олимпа, температура воздуха, охлад в корпусе и т.д.
Т.е может быть и норма, и многовато
Не парься. Разгоняй и смотри в разгоне - 90-95 градусов в разгоне удержит, значит все хорошо. Нет - надо искать улучшение в пасте, смене вентилей на кулере и т.д


Влияет на стабильность памяти и чем выше напряжение, тем выше нагрев. По 20 градусов этот параметр конечно не накидывает, но и завышения всё же лучше не допускать. Тем более выхода за безопасные значения - выгорает часть проца и привет. Встречалось массово на бродвелл из-за скачков vccio и vccsa под xmp и менее часто на скайлейк. С тех пор как-то новостей поубавилось об этом до почти ноля

Частота ~2100 как и при выставлении любого параметра. Что то может еще поменять?


Какого окна сделать скрин?

Стоковые частоты для 8700k - 4.3ghz, под крышкой жм гризли, напряжение сpu core 1.248v (в нагрузке падает до 1.2v), кулер мачо 140 с 2-мя вертушками на максимальных оборотах, крышка системника открыта, дома прохладно (за окном +10с)


Вот и думай норм или нет у тебя температура, мне кажется даже более чем хорошая для такого высокого вольтажа.

Read

Хотелось бы узнать, какой максимум из нее можно выжать?

цэ микрон судя по всему
пробуй vccio 1.15v, vccsa 1.2v, vccpl 1.2v, dram voltage 1.4v
3200мгц 16-18-18-36, cr2, trfc 420, trefi 22000, tcke 10, tfaw 14, ras to ras delay 6-6
остальное авто

scorponozhek
у меня в нагрузке проседает до 1.18 вроде
только в квартире +27 или может больше, вентили в корпусе 2 стоковых 140 корпусных на выдув придушенных в биосе до ~900об. и 2 140 сайлент винг на корпусном реобасе в минимальном положении на вдув
стоковые вентили охлада 2х140 раскрутились до 1250 и они самые шумные
и ещё вопрос: hwinfo не мониторит температуру питальника ?
з.ы. утром опустил по совету xyligano vccio до 1.15v и толи было менее жарче чем вечером толи от опущеной напруги, но на самых горячих ядрах температура упала на 3 градуса

Всем привет, наконец-то получил железки, собрал ящик и кое-что сразу встревожило. Конфиг профильный: z370 taichi + 8700k + trident z 3000/14 + phanteks ph tc14 + tt view 31. Встревожило следующее: в биосе при дефолтных настройках температура процессора 44-46 градусов при напряжении на камне ~1.14, обороты фантекса при этом 1200. Я так понимаю, под такими башнями в простое температура 8700к обычно на 10-15 градусов меньше. Сначала грешил на плохую установку кулера, снял, посмотрел, паста вроде размазалась норм, пр этом ее не много, попробовал ослабить/усилить прижим - все мимо. Теперь грешу на материнку, может какие-то подлые настройки виноваты? По вольтажам перегибов не вижу. Или все-таки камень фиговый? Подскажите куда копать Прилагаю несколько фоток - https://imgur.com/a/v1VYi1c

в БИОС сберегалки не работают- все норм с температурами....

Только сейчас заметил проблему.
Ставлю множитель частоты шины 45 или 46, а проги показывают 4400 мгц.
Что это может быть?

Добавлено спустя 4 минуты 51 секунду:
Выставил множитель 41 показывает правильно 4100 мгц.

Подскажите если есть ошибки. И стоит ли занижать напряжение в офсете на повсидневку, полезно или нет?
-8700k (не скальп) стоковые частоты 4,3 с частотами кэша по инструкции из шапки с разницей в 4.
-Вольтаж по Офсету -50, левл 4.
-Память 2800 17-17-17-38 1.24 CORSAIR Vengeance LPX CMK16GX4M2A2400C14
-Куллер macho rev.a 140 с термопастой из комплектации. темп воздуха 23
-Системник из под пня начала 00х c вент 80*1 120*1

Спасибо.

Сам спросил, сам и отвечу.
Множитель ЦП стоял 48, выставил 49 и поставил множитель шины 45. Перезагрузился, стало отображаться нормально 4500 мгц.
Потом вернул множитель цп на 48, перезагрузился и частота шины - 4500 мгц.
Интересно почему так?

У меня на 4.9 частота кэша не ставится 4.6 - в hwinfo все равно 4.5. Не пойму почему. Причем, если выставить 5 ГГц, то 4.6 кэш ставится.
