_bot_

Добавлено: 14.12.2018 14:06

[профиль]

Junior
Статус: Не в сети
Регистрация: 01.01.2011

Китайские материнские платы Х99 (Intel C612), socket LGA2011-3

FAQ по китайским материнским платам LGA 2011-3

Гайд по сокету 2011-3

ИНФОРМАЦИЮ ПО АНЛОКУ (АНДЕРВОЛЬТИНГУ), НАСТРОЙКЕ BIOS и САМИ BIOS ТАКЖЕ МОЖНО НАЙТИ НА "ГИТХАБЕ Koshak1013 (phants)"

Вопросы по ОЗУ обсуждаются в отдельной ветке Обсуждение и разгон оперативной памяти на китайских Х99

ВНИМАНИЕ!!! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ!!! ЧИТАТЬ ОБЯЗАТЕЛЬНО!!!

сообщения ниже красным ввиде ссылок

После покупки, а также при любых проблемах, если не стартует или висит на посткоде, не видит планку ОЗУ, в первую очередь протереть контакты оперативной памяти, процессора и видеокарты этиловым или изопропиловым спиртом, бензином калоша или их смесью, также можно промыть разъемы оперативной памяти на материнке, при этом избегайте попадания спирта или бензина на термопрокладку VRM. При производстве китайских плат используется не самый качественный флюс, который плохо смывается. При нагреве флюс может растекатся и нарушать контакты в слотах ОЗУ. Поэтому, если у Вас не работает слот ОЗУ, промойте его бензином калоша из шприца! Проверте целостность контактов сокета. Может также помочь в некоторых случаях переустановка процессора (достать -поставить обратно, плохой прижим контактов). Также настоятельно рекомендуется проверить крепления сокета - четыре винта под звездечку. Бывают случаи, что винты плохо затянуты. Особое внимание уделите, установке кулера, особенно с родным креплением, равномерно затягиваем винты недопуская перекосов. Если плата не стартует или висит на посткоде (особенно FF), крайне желательно подкинуть другой БП и видекарту... То что у Вас блок питания или видекарта "100% рабочие" и без проблем работают на другой системе в даном случае ни о чем не говорит!

У кого OS на NVME GPT и видеокарта умеет UEFI советую отключить CSM во избежание проблем с загрузкой OS или отсутвием изображения по DP или HDMI при загрузке OS!!!

ВНИМАНИЕ!!! Видеокарта работает в режиме PCI-E 1.1!!!!

ВНИМАНИЕ!!! Порт PCI-E в котором видеокарта сыпет апаратными ошибками

При проблемах со звуком, в т.ч. с отсутвием аудиовыходов в диспетчере Realtek, советую попробовать альтернативный драйвер AAFDCHDriverMod (AAF DCH Optimus Sound)

Десктопная DDR4 работает безпроблемно только 16 banks, 4 и 8 banks не поддерживается!

У кого старая видеокарта без поддержки UEFI проверяйте наличий модуля CSM в BIOS iEngineer, потом (если CSM нет) или искать видеокарту с UEFI или шить программатором. Никакие сбросы и настройки в слепую не помогут. Если у Вас диск GPT, то возможно подожать загрузки OS, а если MBR, как вариант создать флешку GPT с Windows Live, отключить HDD и SSD, одним словом попробовать загрузиться с флешки и прошится. Посмотреть поддерживает ли Ваша видеокарта UEFI можно в GPU-Z

Утилиты Auslogics driver update, IObit Driver Booster и другие аналогичные по действию, а также необязательные обновления Windows 10 и 11 повреждают bios китайских материнских плат x99

Утилита CPU-Z, может умышленно не корректно отображать количество каналов памяти на китайских платах, для 100% уверенности используйте другие утилиты, например AIDA64, HWiNFO или смотрите в BIOS memory topology.

При изменение тайминга TCWL, проявите особую осторожность! Некорректное значение TCWL, в лучшем случае приведет к невозможности запустить плату и необходимости сброса настроек BIOS перемычкой, в худшем к окирпичиванию платы с последующей прошивкой BIOS программатором!

Материнские платы X99Z-V102 и Huananzhi-AD3 и другие с ЗАВОДСКИМ БИОСОМ при сильно заниженных таймингах оперативной памяти перестают стартовать. И сброс биоса перемычкой, выниманием батарейки и прочими способами вам не поможет!!! Единственный выход из положения — прошивка программатором. При разгоне процессоров с разблокированным множителем (к примеру 1650v3) возникает такая-же аналогичная проблема. Решения тут два: либо установить вместо него любой другой (подойдёт даже 2620v3) либо опять — прошивка программатором.

На материнской плате X99-TF переход с заводского bios от 28.10.19 на bios от 25.05.20 может привести к неработоспособности памяти KLLISRE DDR4 PC4-3000U, материнская плата виснет на пост коде BF

На китайских материнских платах x99 СОН работает или не работает не зависимо от анлока (андервольтинга) турбобуста! При использовании драйверов анлока EFI или FFS (DXE), после выхода из режима сна процессор будет работать на дэфолтных частотах. Для восстановления нормальной работы анлока турбобуста придется перезагружать компьютер! Возможны зависания после пробуждения на пост кодах и в ОS. Для нормальной работы анлока после сна используйте драйвер анлока FFS (PEI) или Ultimate Patcher Tool от Nalex. Гибернация при анлоке работает в штатном режиме!

ВНИМАНИЕ!!! Ultimate Patcher Tool 100% корректно работает только на серверном биосе HUANANZHI от 25.05.2020 для плат на основе C612. Владельцы плат с десктопными чипсетами, а также владельци плат на основе C612 при использовании "десктопных" биосов (начиная от 17.08.20) могут получить кирпич. Huananzhi X99-8M/8MD3/F8/T8/TF (25.05.2020 - всё работает) (17.08.2020 и новее - !НЕ РАБОТАЕТ! - пост-код 79) ПРОГРАММАТОР крайне желателен.

Проблема-Решение. Доработки. Баги.

ОБЯЗАТЕЛЬНО ЧИТАЕМ ИЗВЕСТНЫЕ ПРОБЛЕМЫ КОНКРЕТНЫХ ВЕРСИЙ BIOS
Ускоряем загрузку BIOS и OS (Убираем писк при старте)
Устраняем пост код 73
ВОССТАНОВЛЕНИЕ ЗАГРУЗЧИКА WINDOWS на Jingsha x99 dual BQ36 v1.1 (и других платах)
Зависает система при использовании AIDA64 - датчики
Проседает частотат шины FSB 100.00MHz
ЗВУК

Нет звука на передней панеле
Звуковая карта не воспроизводить звук 5.1
Кратко о звуке на китайских платах
СОН и ГИБЕРНАЦИЯ

Настройка сна и гибернации
Джампера (перемычки) JPWR и пробуждение от сна (гибернации) от клавиатуры (мышки)
USB

Проверку работоспособности USB проводим на "задних" портах. При любых проблемах подкидываем другой БП, а лучше USB HUB с внешним питанием, дабы отсечь "железные" проблемы.

USB 3.0 "отваливается" или падает скорость. Предварительное
Решение проблемы с USB портами ("заикается" звуковая карта)
Про джампера (перемычки) USB_SW, разъём F_USB3 (USB 2.0 на переднюю панель) и WI-FI Bluetooth модуль m.2 x99-TF
Отсутствует значок "Безопасного извлечения устройств" в USB 2.0 портах на Huananzhi Gaming X99-TF

ОХЛАЖДЕНИЕ и SMART FAN
Замена штатных вентиляторов охлаждения VRM X99-TF на аналогичные, но с шариковыми подшипниками
Размеры радиатора VRM x99-TF (F8,T8)
SMART FAN HUANANZHI, разъёмы CPU_FAN и СОН
SMART FAN JINGSHA (Kllisre) X99-8D3 X99-D8 CPU_FAN1/CPU_FAN2
Есть отзывы, что подключение-отключение нижнего 3 pin вентилятора нарушает работу Smart Fan, требуется сброс настроек биос и повторная настройка Smart Fan, предполагаю, что это связано с особеностью серверных бисосов
Чиним Smart Fan на Machinist v102a K9
Настройка Smart FAn на atermiter (plexhd) x99
Установка кулера LGA 2011 v3. Как не убить плату
ИЗОБРАЖЕНИЕ ВИДЕОКАРТА

НЕТ ИЗОБРАЖЕНИЯ
Не работает старая видеокарта или не работает новая видеокарта в старых системах
Mashinist X99Z 102 не работает без видеокарты
Отсутствие изображения при отключении CSM модуля. Machinist X99-RS9
ОЗУ и SSD

Резервирование оперативной памяти BIOS. Windows видит не всю ОЗУ или куда пропало 200 мб
X99-TF. В Bios пропадает параметр Memory Frequency
Открываем тайминги оперативки на X99Zv102
Как сделать доступной настройку частоты ОЗУ на заводском bios X99-TF без его модификации
Отвал диска KingSpec M.2 NVMe SSD PCIe (WHEA-logger 17) Machinist X99-RS9

НАШ КОЛХОЗ

Доработка Jingsha X99 V1.0 (X99-8D3) и JINGSHA (Kllisre) X99-D8
СЬЕМНЫЙ (ОТКЛЮЧАЕМЫЙ) speaker (beeper buzzer) на примере x99-TF
ОХЛАЖДЕНИЕ VRM
Как я колхозил "кастомный" радиатор VRM на материнской плате Athermiter/PlexHD ZX99-EV3 v1.31
Замена двух штатных вентиляторов охлаждения VRM X99-TF одним 60 мм
Замена двух штатных вентиляторов охлаждения VRM X99-TF одним JMicron 80х80х25, 12 вольт от zebs
БЮДЖЕТНЫЙ КОЛХОЗИНГ ВРМ на примере Huananzhi X99-TF rev2.0 от N3RO
Самодельный радиатор для охлаждения зоны VRM с обратной стороны материнской платы HUANANZHI X99 X99-TF v. 2.0. от Brandmajor
Колхоз охлаждения VRM Huananzhi F8D ver2.3 от mt01
Эффективный радиатор на VRM Huananzhi slonick56
ОХЛАЖДЕНИЕ VRM своими руками После ВАХТЫ
Охлад VRM радиатором от 1U от ahm
Охлад VRM радиатором от индукционной плиты от pavel_RF
Модернизация охлаждения VRM на Huananzhi X99-TF от Владимир Мирошниченко
Охлаждение VRM платы huananzhi x99-tf своими руками от ONover
Охлаждение VRM платы Machinist X99-K9 v.2 радиатором Asus M3A32-MVP от zerbino
Водяное охлаждение VRM на X99-TF от Begemot41
Убираем неровности мосфетов VRM от Bemon Bemonov
МИКРОСХЕМА BIOS
Сьемная микросхема BIOS на матринских платах X99-TF (F8, Т8, AD3) КОЛХОЗ
Сьемная микросхема BIOS на матринских платах X99-TF (F8, Т8, AD3) от Fox Bredman
Сьемная микросхема BIOS x99-TF от mozg13
Доступ прищепкой к микросхеме bios и охлаждение VRM на X99-TF от MickMPS
ПАНЕЛЬКА ДЛЯ МИКРОСХЕМЫ BIOS от Begemot41
ПРОШИВКА BIOS ПРОГРАММАТОРОМ без ПРИЩЕПКИ (на постоянку, колхоз) от ser8989
Временное решение для ПРОШИВКИ BIOS ПРОГРАММАТОРОМ без ПРИЩЕПКИ и адаптера под SOP-8

МАТЕРИНСКИЕ ПЛАТЫ. Выбор. Тесты. Сравнение. Обзоры.

Основные отличия китайскиx материнских плат Х99 от брэндовых

1. Изготавливаются в основном на серверном чипсете Intel C612, за редким исключением на десктопном чипсете Intel X99 Express, а также изготовливаюcя на различных десктопных чипсетах H61, H81, B85, Q85, Q87, Z87..... и серверном C226.
2. Разьемы под вентиляторы не регулируемые, за исключением процессорного, который в свою очередь не регулируется после сна и крутит на 50% независимо от температуры процессора, что решается правкой BIOS. С конца 2020 года начали выпускатся платы (типа Machinist V102A, V104, K9) с не регулируемым разьемом CPU_FAN, причиной оказалась "утереная" перемычка на плате.
3. Некторые температурные датчики, например VRM, отсутствуют, а наличиствующие могут подавать неверные значения.
4. На некоторых дешевых моделях может отсуствувать режим сна.
5. Некоторые дешевые платы при наличии двух или четырех слотов ОЗУ могут работать в одно или двух канале соответственно!
6. Как биос прошита не оптимизированная общая заготовка AMI, на некоторых моделях могут отсутствовать, некоторые необходимые настройки, например, регулировка таймингов. Причем настройка таймингов может быть скрыта хитро, и вернуть ее через amibcp не получится, а только через ЗАД

ОБЗОРЫ И СРАВНЕНИЕ

СРАВНИТЕЛЬНАЯ ТАБЛИЦА МАТЕРИНСКИХ ПЛАТ
Инструкция по выбору материнской плат на LGA2011-3 с AliExpress. Для работы и игр. BIOS, Unlock TB
Обзоры китайских материнских плат от Miyconst (EN-UA)
Сравнение китайских материнских плат от Максимум ПК
Сравнение китайских материнских плат от Miyconst (EN)
Сравнение китайских материнских плат от Miyconst (UA)

HUANANZHI

Внимание материнские платы x99-tf, x99-f8 и x99-t8 поддерживают работу только с m.2 nvme. M.2 SATA работать не будут!!! Также платы поддерживают m.2 wi-fi или стандартный pci-e wi-fi, ноутбучные mini pci-e будут работать только через соответствующий переходник!!!

X99-TF
Обзор от Купи дешево
Детальный обзор Huananzhi X99-TF спустя 8 месяцев использования. Новый лучший BIOS, Unlock TB и тд.
Фото, общий вид. Детально
Фото, описание элементов
КРАТКИЙ ОБЗОР x99-TF Rev. 2.0

X99-F8
Обзор HUANANZHI X99-F8
Обзор X99-F8 со снятием радиаторов и кожуха

X99-T8

X99-AD3

X99-AD4

X99-8M

X99-8MD3

X99-T8D

X99-F8D
Huananzhi X99Dual-F8D / Huananzhi F8D ver 2.3. Обзор, расчлененка, доработки.

ДРУГИЕ ПРОИЗВОДИТЕЛИ

JINGSHA X99-E8i (Intel® Q87)

Jingsha X99-8D3
Jingsha X99-8D3 обзор Технопланета

PlexHD (Atermiter) ZX_99EV3
Atermiter Х99 (ZX-99EV3) 2011.3

Jingsha (Kllisre) X99-D4 (AD12-B v1.0)
Kllisre AD12-B (Ver1.0)

Jingsha X99-D8

Jingsha X99-D8 Dual
Jingsha bq36-v11 (Dualsocket) (Джингша)

Jingsha X99 dual F2

Kllisre X99 Dual (ZX-DU99D4 v1.11)

Machinist (Running, Kllisre) X99Z v102 \ X99M-CE5
Runing X99Z v102-2011.3

Machinist X99-K9
Детальный обзор Machinist X99-K9 от Мійконст
Материнская плата MACHINIST X99 K9 + E5 2660 v3 и E5 2678 v3: Тестируем нагрев в стресс-тестах

Machinist (Alzenit) X99Z v500 \ X99M-PLUS

Jingsha (kllisre) X99-GT v1.0

Veineda x99 v367

Alzenit X99-PE7 EN
Alzenit X99-PE7 UA

SZMZ X99M-G2 V1.0

ALZENIT X99Z V600 mini-DTX

Jingsha x99m-H
Jingsha x99m-H2
JingSha X99M-H(2) – detailed review, E5-1660 V3, E5-2678 V3, E5-2620 V4, i7-5820k, i7-6800k

Материнские платы не рекомендуемые к покупке

JingSha X99-GT на чипсете Intel® B85
Machinist, Aterminer, Kllisre ZX-MINX9D4 v1.2
КЛОН Huananzhi X99-8M - ОСТОРОЖНО КИТАЙСКИЙ однокАНАЛЬНЫЙ МУСОР
Раздел в работе :bandhead:

ПРОЦЕССОРЫ. Выбор. Тесты. Сравнение.

Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3

Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3
Ultimate Patcher Tool (Nalex) для плат на C612

Разгон множителем процессоров lga2011-3 Xeon® E5-16XX v3

ВНИМАНИЕ. РАЗГОН ПО МНОЖИТЕЛЮ ВОЗМОЖЕН ТОЛЬКО НА МАТЕРИНСКИХ ПЛАТАХ С СЕРВЕРНЫМ ЧИПСЕТОМ (C612). На материнских платах HUANANZHI могут проблемы с разгоном на "дэсктопных" BIOS начиная с 17.08.20 и позже, рекомендуемый BIOS от 25.05.20

Для разгона множитилем как правило достаточно настроек стокового биоса, но в любом случае не прошивайте биосы предназначеные для анлока турбобуста процессров с заблокированым множителем, типа"с повышенным повер-лимитом и открытыми дополнительными настройками QPI".
Для плат Huananzhi и других, использующих схожий биос, нужные настройки находятся в меню IntelRCSetup > Overclocking Feature > Processor и IntelRCSetup > Overclocking Feature > CLR\Ring.
Основные параметры:
Core Max OC Ratio — множитель ядер. Для Xeon E5 1650 v3 можно сразу установить 41-42.
Core Voltage Mode — можно выбрать динамически (Adaptive) повышать напряжение или сделать статическим
Core Voltage Override — выставляем напряжение на процессор в милливольтах, к примеру 1250, это будет 1.25 вольта (начать можно как раз с этого значения). Выше 1.30 поднимать с осторожностью!
CLR Max OC Ratio — множитель контроллера памяти. По умолчанию равен 30, можно плавно повышать до 33-35 и тестировать производительность и стабильность.
Core Voltage Mode — напряжение контроллера памяти. Аналогично Core Voltage Mode, но не выше 1250.
Процессоры Haswell очень чувствительны к напряжению контроллера памяти, более-менее оптимальным считается 1.25 вольта, поднимать выше стоит с особой осторожностью.

Для максимально стабильного разгона надо в BIOS сделать пункты Cpu-Advanced PM Tuning и Program PP0_CURT_CFG_CTRL_MSR видимыми переключив на USER

Вложение:


Розгон Xeon E5-1660 V3 на платах MSI X99-S04, Huananzhi X99-TF та JingSha X99-D8 от Miyconst (EN)
Розгон Xeon E5-1660 V3 на платах MSI X99-S04, Huananzhi X99-TF та JingSha X99-D8 от Miyconst (UA)
Инструкция по разгону на примере x99-TF
Видеогайд от Купи дешево (6:10)
Инструкция от Купи дешево
Детальная инструкция по разгону на Китайских материнках с сокетом 2011-3. Huananzhi X99 + E5 1650v3 от Технопланеты
Разгон CPU на Китайских материнских платах X99 от Xeon Live

Оперативная память (ОЗУ)

Внимание всем!!!При переходе с x79 на x99, следует иметь ввиду, что на x99 память разгоняется намного
хуже
Планки обьемом 32 Гб, могут не заработать! Есть случаи когда вообще не работает, или работает только в двух или трех канале...! Есть информация, что четырехранговые планки работать полноценно не будут, а только двухранговые! Также есть информация, что заводятся только низковольтные планки!

При изменение тайминга TCWL, проявите особую осторожность! Некорректное значение TCWL, в лучшем случае приведет к невозможности запустить плату и необходимости сброса настроек BIOS перемычкой, в худшем к окирпичиванию платы с последующей прошивкой BIOS программатором!

После смены таймингов, компьютер следует выключить кнопкой, а затем, включить, так как при обычной перезагрузке изменения могут корректно не примениться!

HUANANZHI X99-F8: Особенности установки ОЗУ
HUANANZHI X99-TF: Особенности установки ОЗУ 1
HUANANZHI X99-TF: Особенности установки ОЗУ 2
Мониторинг температуры модулей памяти
Какую память выбрать DDR3 или DDR4 для максимальной производительности на LGA2011-3? Xeon E5 2678v3 ТехноПланета
Подбираем тайминги для DDR3 ECC \ non-ECC
Базовые правила установки модулей памяти на серверных материнских платах Intel C612
Intel Xeon E5-1600/2600 v3/v4 и оперативная память
Какая оперативная память (ОЗУ) работает на китайских платах x99. Выбор между DDR4 и DDR3. Процессоры c поддержкой DDR3
Как определить тип поддерживаемой оперативной памяти DDR-4 для систем Х99 Китайских материнских плат
Как подобрать обычную DDR4 для Китайских материнских плат на Х99
DDR3 vs DDR4 | Dual vs Quad channel RAM configuration (Huananzhi X99-TF з E5-2678 V3) от Miyconst (EN)
Четырехканал vs двухканал DDR3 (quad vs dual channel) от Gerkon
DDR3 или DDR4? Два или четырери канала памяти? (Huananzhi X99-TF з E5-2678 V3) от Miyconst (UA)
Нужен ли 4-канал на Китайских LGA2011-3, или 2-канала более, чем достаточно? Kllisre и Huananzhi X99 от Технопланеты
Что лучше для LGA2011-3, десктопная или серверная DDR4 ECC REG память? Тест ОЗУ TANBASSH 2400/2667 от Технопланеты
Видеогайд по настройке таймингов ОЗУ на примере Kllisre X99 D8 E5-1650 V3 16 GB DDR4 ECC REG от Miyconst (EN)
Видеогайд по настройке таймингов ОЗУ на примере Kllisre X99 D8 E5-1650 V3 16 GB DDR4 ECC REG от Miyconst (UA)
Руководство по разгону и настройке таймингов ОЗУ на китайских платах LGA2011-3 для DDR3 & DDR4 от Технопланеты
Влияние таймингов ОЗУ на производительность в работе и играх на примере LGA2011-3. Stock vs MAX OC от Технопланеты
Проверка оперативной памяти на ошибки и стабильность
КАК ПРОВЕРИТЬ память (ОЗУ) на ошибки WHEA
Переделка DDR3 памяти в DDR3L с правкой CRC контрольной суммы
Отключение датчика в SPD Klissre DDR4 8gb 2666mhz от ser8989
Обсуждение и разгон оперативной памяти на китайских Х99
Обсуждение памяти DDR3+FAQ
Раздел в работе :bandhead:

BIOS. Прошивка. Настройка.

Полезные ссылки и настройки. Прошивка.

ПРОГРАММЫ
S3TurboTool ПРОГРАММА ДЛЯ ПРОШИВКИ, БЭКАПА И РАБОТЫ С BIOS от ser8989
Mi899 - небольшая программа для анлока и андервольтинга
Ultimate Patcher Tool Патчер биоса от Nalex
Утилита для управления подсветкой Jingsha X99-8D3 X99-D8 из под Windows от Nalex

ПОСТ КОДЫ
Расшифровка значения Post-кодов для китайских LGA2011\2011-3 плат
Расшифровка POST-кодов Huanan (HuananZhi) Платформа x79,99 LGA 2011
ПРОШИВКА

Рекомендуемая программа для прошивки BIOS - FPT, желательно из под DOS, что бы избежать проблем с OS, например, зависания во время прошивки. Можно также использовать программы со встроеным FPT, например, тот же S3TurboTool от ser8989. Касательно AFUDOS и AFUWIN, то рекомендую их использовать только на платах где нет возможности прошить BIOS с помощью FPT, поскольку есть большие сомнение, что они нормально прошивают ME регион на Apito 5 даже с ключем /gan

FPT - прошивка BIOS из под Windows
Как полностью прошить bios через AFUWIN и AFUDOS включая ME регион
Инструкция по прошивке BIOS на китайских материнках. FPT, AFUDOS и CH341A
Прошивка BIOS программатором CH341A с прищепкой Xeon Live
ВИДЕО ГАЙДЫ ПО ПРОШИВКЕ BIOS c помощью программатора CH341A с клипсой (прищепкой)
AFUWIN - прошивка BIOS из под Windows
Прошивка BIOS с помощью AFUDOS
Видегайд по прошивке BIOS с помощью AFUDOS от Купи Дешево
ПРОШИВКА BIOS (UEFI) с загрузочной флешки FPT и AFUDOS
Ошибка FPT 280 при прошивке BIOS или снятие защиты биос
Восстановление биоса программатором от phants
СОФТ И ДРАЙВЕРА для програматора CH341A
НАСТРОЙКИ

Справочник по настройкам (параметрам) BIOS
Intel Rapid Storage — настройка RAID для Legacy и UEFI
Cluster-on-Die (COD)
включен COD, Early Snoop
CMD Normalization
Описание настроек AMI биоса на русском языке"Булат BIOS_UEFI. Руководство по эксплуатации v.1.1"
SPEC CPU2006 Platform Settings for Sugon Intel-based Systems
ОТКЛЮЧАЕМ (ВКЛЮЧАЕМ) CSM
Где находится настройка таймингов в BIOS iEngineer
SATA Device Type: влияние параметров BIOS на производительность SSD
Настройка управления оборотами вентиляторов в BIOS от phants
СБРОС НАСТРОЕК BIOS failsafe и optimal
Сброс настроек BIOS "вслепую"
РАЗНОЕ

ВЕРСИИ ME региона в заводских BIOS X99-TF
КАК ОТЛИЧИТЬ БИОСЫ X99-TF от 28.10.19 и от 25.05.20
КАК ПРОВЕРИТЬ ECC и Command Rate (CR)
Проблемы с оригинальным Bios'ом материнских плат X99Z-V102 и Huananzhi-AD3 (2011-3) и других.
Утилита для смены логотипа биоса ChangeLogo
НАБОР LOGO для матаренских плат x99 от Houston Sad
Инструменты для работы с BIOS

ВНИМАНИЕ! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ

Любая прошивка осуществляется на свой трах и риск без каких либо гарантий. Администрация форума не несет отвественности за последствия. Если не уверены, купите программатор или заручитесь поддержкой Зеонщика в своем городе (найти можно через телеграмм чат).

ПОСЛЕ ПРОШИВКИ ЛЮБЫМ СПОСОБОМ КРОМЕ ПРОГРАММАТОРА КРАЙНЕ РЕКОМЕДУЕТСЯ СДЕЛАТЬ СБРОС НАСТРОЕК БИОС ПЕРЕМЫЧКОЙ ИЛИ БАТАРЕЙКОЙ. ИЗ ПОД WINDOWS НЕЛЬЗЯ ПРОШИТЬ BIOS ЕСЛИ СИСТЕМА В СОСТОЯНИИ ПОСЛЕ СНА! В ЛЮБОМ СЛУЧАЕ НЕ РЕКОМЕНДУЕТСЯ ШИТЬ ПРИ ПОСТ КОДЕ НА МАТЕРИНСКОЙ ПЛАТЕ 73, ДОЛЖЕН БЫТЬ АА (84)
При прошивке из под Windows отключаем БЫСТРЫЙ ЗАПУСК в настроках самой OS и перезагружаемся. Также обязательно надо после прошивки выключить систему и включить (не перезагрузка) для гарантированого прописывания параметров хаба (Ме регион), а то всякие недоразумения могут быть, это же касается изменения некоторых настроек, особенно таймингов.

Биосы от материнских плат HUANANZHI x99-TF, x99-F8, x99-T8, X99-8M, X99-8MD3 совместимы! Но были жалобы, что на x99-F8 и x99-T8 при прошивке биоса x99-TF не работали дополнительные слоты ОЗУ.

Также совместимы биосы от материнских плат Running X99Z-V102 / Kllisre X99Z-V102 / ALZENIT X99M-CE5, X99-PE7(X99 V1.2) / XLZ X99Z-V102

Отличия августовских биосов (17-26.08.20) HUANANZHI от майского (20.05.20) от phants

Заводские bios HUANANZHI от 17.08.20, 26.08.20, 15.01.21 десктопные, со всеми вытекающими, например отключен ECC, не рекомендуется к использованию с разгоном серверной памяти, кроме того отсутствует пункт настройки таймингов! В биос от 26.08.20 и 15.01.21 и более поздних также Command Rate (CR) стабильно 3T (CR3) независимо от настроек BIOS! Кроме того следует иметь ввиду, что некоторые пользователи при прошивке bios от 17.08.20 окирипчивали плату - плата зависала на пост коде 19 (Pre-memory South-Bridge initialization is started). В часности окирпичивание подтверждают phants и miyconst и другие пользователи. Обычно такой посткод возникает при проблемах MЕ регионом. Думаю проблема в кривом отключении ME региона в биосе от 17.08.20, хотя в этом биосе также присутствует кривой модуль, что исправлено в версии Кошака. В биос 13.12.21 вернули ECC .... Они биос под майнинг допиливали... А ECC очень желателен для майнинга как для любого сервера. С официального сайта Description : Optimize ECC above 4G uffi network card

В биосах от iEngineer для плат HUANANZHI rev.1 модуль CSM не работает (системный диск должен быть GPT, а видекарта поддерживать UEFI), но режим UEFI работает более адэкватно. Если у вас видеокарта не стартует в режиме UEFI, и обновление биоса видекарты не помогло, можете попробовать биос от iEngineer, некоторым это помогло решить проблему. Также некоторым прошивка биос от iEngineer, помогла решить проблему работы видекарты в PCI-E 1.0. Оригинальные биос от iEngineer можно прошить и без программатора, например через FPT, но полный откат только программатором!!! На биосе для x99z v102 CSM работает

ВНИМАНИЕ В БИОСЕ ИНЖЕНЕРА x99-TF (F8) CX99DE27-EARLY.BIN ПО УМОЛЧАНИЮ ЧАСТОТА ПАМЯТИ 2400 и соотвествующие тайминги

Bios от 25.05.20 лучший заводской и полноценный серверный биос для плат HUANANZHI первых ревизий.

ВНИМАНИЕ!!! Версии BIOS для плат HUANANZHI REV 2.0 можно смело шить на более ранние ревизии, а биосы от плат HUANANZHI первых ревизий, без программатора, шьем на REV 2.0 ТОЛЬКО с исправленым table VSCC, которые есть в шапке ниже.

ИЗВЕСТНЫЕ ПРОБЛЕМЫ КОНКРЕТНЫХ ВЕРСИЙ BIOS

Ниже сами BIOS

BIOS (UEFI) для разных плат от Koshak1013 (phants) (Гитхаб Кошака)

BIOS от iEngineer для плат HUANANZHI X99-F8, X99-TF, MACHINIST X99Z V102, Jingsha x99 dual BQ36

Коллекция оригинальных (заводских) биосов для китайских плат x99 плюс обзоры от Miyconst

Внимание REV. 1.2 HUANANZHI полностью рандомная, по этому, что шить спрашиваем на форуме, указывая марикровку микросхемы биос, мультиконтроллера, аудиокодека!

HUANANZHI rev. 1 (nuvoTon nct5532d)

БИОС x99-TF iEngineer CX99DE27 от 25.11.20 с разлочеными регионами от v111
БИОС x99-TF iEngineer CX99DE27-Early от 03.12.20 с разлочеными регионами от v111
BIOS Koshak1013 (phants) HUANANZHI X99-TF X99-F8 X99-T8 v007 от 25.05.2020 с исправленым Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS с помощью Ultimate Patcher Tool от Nalex ver. 2.2

Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2

BIOS Koshak1013 (phants) v007 HUANANZHI x99-TF, x99-F8 x99-T8 rev. 1 (nuvoTon nct5532d) с анлоком и андервольтингом с исправленым Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS патченные Ultimate Patcher Tool Nalex ver. 2.2

HUANANZHI rev. 2.0 (nuvoTon NCT5567D-B)

Какие биосы (временно) можно шить на x99-T8 rev. 2.0

BIOS iEngineer HUANANZHI X99-TF rev. 2.0 c nuvoTon NCT5567D-B от 24.11.2021 с разлоченными регионами и кодеками ALC883, ALC887 и ALC888 Nalex
BIOS iEngineer HUANANZHI X99-F8 rev. 2.0 c nuvoTon NCT5567D-B от 11.09.2021 с разлоченными регионами и кодеками ALC883, ALC887 и ALC888 Nalex
BIOS Koshak1013 (phants) HUANANZHI x99-TF x99-F8 x99-T8 v007 от 25.05.2020 с исправлеными verb table (ALC883, ALC887 и ALC888), table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128), Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS с помощью Ultimate Patcher Tool от Nalex ver. 2.2

Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex

BIOS iEngineer HUANANZHI X99-TF rev. 2.0 c nuvoTon NCT5567D-B от 24.11.2021 с разлоченными регионами, кодеками ALC883, ALC887 и ALC888, с анлоком и андервольтингом, патченный Ultimate Patcher Tool Nalex
BIOS iEngineer HUANANZHI X99-F8 rev. 2.0 c nuvoTon NCT5567D-B от 11.09.2021 с разлоченными регионами, кодеками ALC883, ALC887 и ALC888, с анлоком и андервольтингом, патченный Ultimate Patcher Tool Nalex
BIOS с анлоком и андервольтингом Koshak1013 (phants) HUANANZHI X99-TF, X99-F8 и X99-T8 v007 от 25.05.2020 с исправлеными verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2

Jingsha X99-8D3 X99-D8

BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d)
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 с добавлеными в verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом с добавлеными в verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2
БИОС JINGSHA X99-D8 iEngineer AD12RD29 от 24.10.21
BIOS iEngineer AD12RD29 от 24.10.21 JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2
Тестовые BIOS v111 JINGSHA X99-8D3 (Kllisre) X99-D8 (HUANANZHI x99-T8)
Заводской Bios X99-D8 v003 с открытыми таймингами от VK239
Заводской Bios X99-D8v003 с открытыми таймингами от VK239 и удаленным микрокодом
ДАМП BIOS Jingsha X99 V1.0 (X99-8D3) от 06.08.19
BIOS Jingsha X99 V1.0 (X99-8D3) от 09.10.19 Ver: KLX99017
BIOS Jingsha Jingsha X99 V1.0 (X99-8D3) от 09.10.2019 Ver: KLX99017 с таймингами
Jingsha X99-8D3 BIOS от Технопланеты
Заводской Bios Jingsha X99 -E8i (Q87) v5.11 от 05.08.2021
Заводской Bios Jingsha X99 V1.0 (X99-8D3) 04/27/2020
Заводской Bios Jingsha x99-D8i
Дамп биоса JINGSHA X99-D8I V 1.0

ДРУГИЕ "БРЭНДЫ"

Bios от iEngineer для MACHINIST X99-K9 V2.1 CX99DE55 / JUXIESHI X99- K9 на MACHINIST X99Z / K9 MACHINIST Board Series C612RD25 могут быть проблемы!
Bios для платы Machinist (Runing) X99Z v102 Date: 27/05/2020 12:00:00 Ver: AAX99018 от kostiaprofrom
Bios для платы Machinist (Runing) X99Z v102 с анлоком и адервольтингом 70-50-70-1500-FVID от VK239
Модифицированный Bios для платы Machinist (Runing) X99Z v102 от ТехноПланета
Биос для PlexHD X99 D4 с анлоком турбобуста и андервольтингом -50_50 от Vladimzam
Биос для ZX-99EV3 1.23, 1.31 с анлоком турбобуста и андервольтингом -60-50 через S3peim от Vladimzam
Набор bios SZMZ X99M-G2 V1.0
Bios Jingsha x99 dual BQ36 v1.1 от ASUS Z10PA-D8
Bios Jingsha, (kllisre) x99m-g v1.0 unlock turboboost -60-50 (-80-50)
ДАМП BIOS atermiter x99 v203 от 24.09.2021 + турбобуст сделал+ андервольтинг на -100/120 rainystorm

Полезные ссылки и дополнительные материалы

Сайт YouTube канала Технопланета с ссылками на материнские платы платы и другие комплектующие с AliExpress
Ресурс xeon-e5450.ru с хорошим описанием китайских плат на данном сокете
Xeon Live
https://vk.com/huanan_x79, https://vk.com/id2485616 (оно же в другом формате https://vk.com/@2485616)
Guide2011-3 на GitHub
Магазин HUANANZHI Official Store на aliexpress
Сайт HUANANZHI
Сайт JINGSHA
Драйвера huananzhi
Установка/обновление драйверов, через интернет. IObit Driver Booster
Программа для расчета мощности блока питания
Инфо по процессорам Xeon E5. Сравнение, спецификации
Сравнение производительности в играх по всем популярным xeon v3 с активированным турбо хаком от mik-gambit
Тест термопрокладок, для замены на VRM
Инструкция по обновлению драйвера NVMe контроллера
Конвертация MBR в GPT, в Windows 10
Программа диагностики Intel® Processor Diagnostic Tool
Системные ограничения на количество ядер (>64)

Рекомендуемые YouTube каналы

ТехноПланета
Miyconst
Купи дёшево
Artem Browser
Hard Test
Cifrograd
BEN4MARK
FPS с анлоком и без в играх 2678+RX580 на канале v111

Сопутствующие товары

Радиаторы охлаждения VRM HUANANZHI X99 TF F8 T8
Радиаторы охлаждения VRM MOS для материнских плат серии X99 - HUANANZHI,Atermiter, Kllisre, Machinist и другиих от NV-Case Store
Оригинальные вентиляторы охлаждения VRM X99 (TF, F8, Т8, AD3)
Разветвитель разьема CPU_FAN
Разветвитель вентиляторов 4 pin без доп питания
Разветвитель разьемов USB 2.0
ПРОГРАММАТОР CH341A
Программатор EZP2019
"прищепка программатора DIP8"
"КРОВАТКИ" под микросхему биос и съемные микросхемы в корпусе DIP8
Wi-Fi и Bluetooth модуль в M2 слот
WiFi 5 - Bluetooth 5.0 M.2
Угловой переходник разьема USB 3.0 на переднюю панель
Радиатор для M.2 дисков
Радиатор побольше для M.2 дисков

Ремонт. Диагностика

ДАТАШИТЫ на nuvoTon nct5532d и NCT5577D
ДАТАШИТЫ XM25QH128AHIG MX25L12833F W25Q128FV W25Q128JV
ПРИМЕР ДИАГНОСТИКИ МОСТА (ЧИПСЕТА) НА ПЛАТАХ x99
РАСПИНОВКА LGA 2011-3
РАЗВОДКА МИКРОСХЕМЫ BIOS X99-TF
РАСПИНОВКА разьема jcom на китайских материнках
Схемы материнских плат. Где искать. Чем смотреть.
Схемы,дампы,мануалы,даташиты

Барахолка

Раздел для частных объявлений по продаже своих комплектующих только для участников форума. Принимаются объявления только по продаже б/у процессоров LGA 2011 v3, китайских материнских плат x99, ОЗУ DDR3 и DDR4, другие комплектующие можно указывать только как добавление к вышеуказанным. Только частные объявления по адекватным ценам никакой коммерции. Объявления значительно, превышающие цены на АлиЭкспресс публиковаться не будут. Для добавления Вашего объявления пишем кураторам темы, указываем наименование, состояние, цена, город, страна. Для продающих в связи с переходом на AMD услуга платная.

Барыги проходят мимо.

1. darckICE Серверная Samsung DDR3 16gb ECC REG 1333 Мгц.
3500р за штуку есть 10 штук. При покупке от 4ех 3000р за штуку.
Б/У снята с сервера hp. Стабильная работа в 4ех канале на частоте 1866 Мгц с таймингами 10-10-10-28.
Владивосток. Россия.
#77

2. VEugene
Продаю комплект вот такой:
https://aliexpress.ru/item/100500314818 ... 1667062299
Только камни 2666 v3
Состав:
HUANANZHI X99-F8D LGA2011-3
Xeon E5 2666 v3 - 2 шт.
Кулера для CPU - 2 шт.
8G DDR4 2133 REG ECC память - 2 шт.
128G M.2 NVMe SSD (китайский) - 1 шт.
Комплект был запасной, куплен целиком мной лично, заменены в нем только камни (изначально были 2690 v3)
Все проверено, запускается.
Цена 22000 руб.
В Москве.

ДОНАТ для разработки BIOS и S3TurboTool

ser8989 - поддержка сюда 5366-7два80-9045-9598 (МТС-Банк). Для Кошака Qiwi +7-902-два13-33-10 или 4276-6900-10два6-7273 (Сбербанк). Большое спасибо!

Telegram болталка

По вопросам заполнения шапки пишите в личку m026

У кого JINGSHA (Kllisre) X99-D8 с BIOS новее чем 15.04.2020 просьба поделится дампом.

При обращении на форум с проблемой не работоспособности или не стабильной работы вашей сисемы ОБЯЗАТЕЛЬНО указываем процессор, материнскую плату (ревизию) и ее чипсет, ОЗУ (разгон), наличие анлока и андервольтинга, дату BIOS и другие необходимые параметры. Учасники форума не обладают экстрасенсорными способностями!

Последний раз редактировалось m026 03.09.2025 12:15, всего редактировалось 878 раз(а).

Реклама
Партнер

eugene159

Добавлено: 02.12.2022 8:57

[профиль]

Member
Статус: Не в сети
Регистрация: 25.11.2020

AlexKaz писал(а):

На али упали цены на 2667v4.

Я заказал себе для коллекции у местного барыги за $39. Дня через 3 придёт.

_________________
Asus X99-Deluxe | Intel® Confidential QK3S@4.2GHz | Micron 128GB ECC
ASRock X99 Taichi | Intel® Confidential QLPM (E5-2699Av4 QS) | Samsung 128GB ECC

AlexKaz

Добавлено: 02.12.2022 9:17

[профиль]

Member
Статус: Не в сети
Регистрация: 09.02.2022
Откуда: Пермь

eugene159 писал(а):

Дня через 3 придёт.

А что, так можно было ? =)) На авито меньше 6 тыс. не видел. А на али цена падала до 3 тыс.

Тоже взял ещё на распродажах на замену 2х2640v3. Но забирать ещё не скоро.

Добавлено спустя 48 минут 40 секунд:

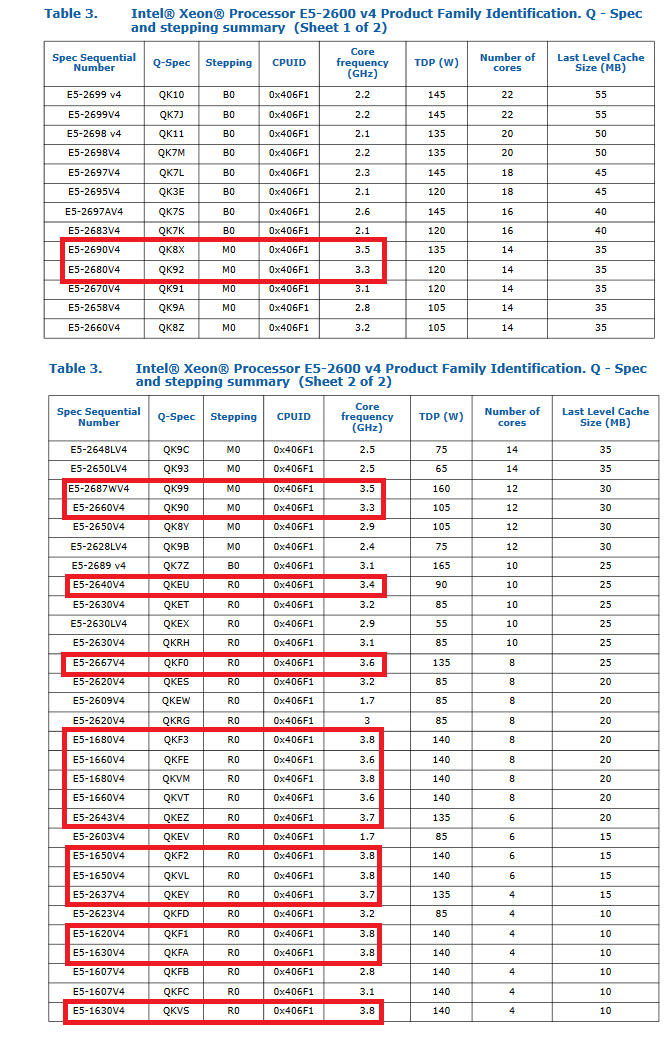

Тут в оф. мануале пишут, что на v4 фича с понижением тока до предельного значения ICCMAX при работе с avx теоретически может быть включена/выключена в биос. Видимо, в каких-то версиях биос может существовать обход по ограничения ICCMAX в целом при любой нагрузке, а не только ICCMAX. ICCMAX также встречается как ICC_MAX, ICCIN_TDC (из даташита, ICCIN_TDC (Thermal Design Current) is the sustained (DC equivalent) current that the processor is capable of drawing indefinitely and should be used for the voltage regulator thermal assessment. The voltage regulator is responsible for monitoring its temperature and asserting the necessary signal to in form theprocessor of a thermal excursion. ICCIN_TDC (расчетный тепловой ток) — это постоянный (эквивалентный постоянному току) ток, который процессор способен потреблять в течение неопределенного времени, и его следует использовать для тепловой оценки регулятора напряжения. Регулятор напряжения отвечает за контроль его температуры и выдачу необходимого сигнала для формирования процессором температурного отклонения.)

Добавлено спустя 21 минуту 47 секунд:
Ну и вот тут полноценно описано про предельную температуру и сброс частот при достижении (TCC). Вроде Termal Shift в прошивках по умолчанию 0. Жаль, что нет отрицательных оффсетов.

mahno

Добавлено: 02.12.2022 10:29

[профиль]

Junior
Статус: Не в сети
Регистрация: 13.07.2016
Откуда: Москва

Товарищи, подскажите, стал счастливым (или ещё нет?) обладателем конфига, в планах использование 24/7 для поддержки игровых серверов и пары тонких клиентов
Обкурился уже интернетов, но под конец года времени сильно мало и появился вопрос, что сделать с этой системой, из коробки всё в целом завелось, производительность радует

1. стоит ли шить какой то кастомный биос если да, то какой?
2. стоит ли ужимать тайминги памяти? сейчас работают примерно 17 17 17 42, точно не помню
3. видел упоминания что обновление 10 винды ломает систему
4. хотелось бы чтобы работало ECC

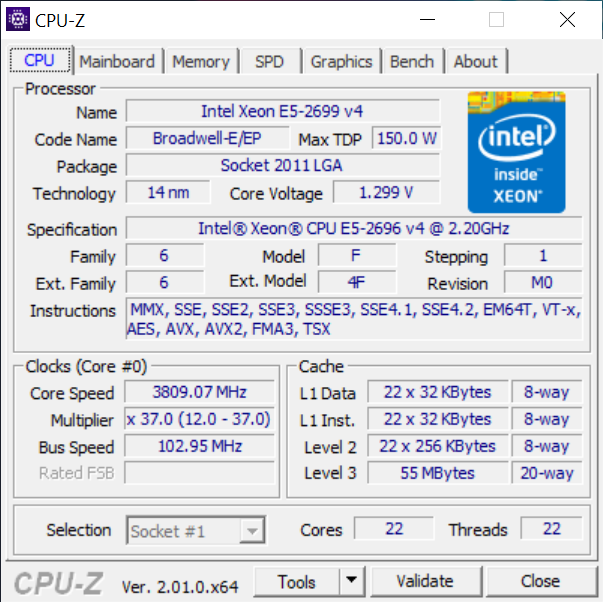

HUANANZHI X99 F8 версия с мультиконтроллером nct5567D-B, биос из коробки от 06.06.2022
XEON E5-2696 V4
Samsung DDR4 32GB 2400mhz ECC REG 8штук

_________________
X99-F8 | E5-2696v4 | 256Gb DDR4-2400 ECC | GTX1080Ti
Z370 | i9-9900KF | 32Gb DDR4-3000 | 6900XT
Z690 | i9-12900K | 64Gb DDR4-4000 | RTX4090

eugene159

Добавлено: 02.12.2022 10:32

[профиль]

Member
Статус: Не в сети
Регистрация: 25.11.2020

AlexKaz писал(а):

А что, так можно было ? =)) На авито меньше 6 тыс. не видел. А на али цена падала до 3 тыс.

Теперь ждём когда цена на E5-2689v4 упадёт до такого же уровня, это 10-ядерник 3.7 ГГц на все ядра.

_________________
Asus X99-Deluxe | Intel® Confidential QK3S@4.2GHz | Micron 128GB ECC
ASRock X99 Taichi | Intel® Confidential QLPM (E5-2699Av4 QS) | Samsung 128GB ECC

8a8j

Добавлено: 02.12.2022 10:44

[профиль]

Member
Статус: Не в сети
Регистрация: 16.06.2020

mahno писал(а):

XEON E5-2696 V4

mahno писал(а):

от 06.06.2022

mahno писал(а):

стоит ли шить какой то кастомный биос если да, то какой?

на этом биосе ecc должен быть, к тому же на нем есть secure boot.
кастомный биосы больше актуальны для v3 из за возможности unlock, если все в этом биосе устраивает, то по мне выгоды нет.

mahno писал(а):

стоит ли ужимать тайминги памяти?

память будет быстрее, а нужно ли тратить на это время - это от вас зависит.
только рекомендую запомнить настройки и без необходимости не менять.
у меня на f8 v1 на 8-и 32gb модулях памяти с таймингами по умолчанию (из за Refresh Period = 0) система от нагрузки на память висла.
с Refresh Period = 32767. все хорошо. Но для 4-ех модулей памяти работало нормально с таймингами по умолчанию.
Т.е. если вносите изменения которые якобы не должны повлиять на работу, все равно проверьте.

Добавлено спустя 1 минуту 7 секунд:

mahno писал(а):

Samsung DDR4 32GB 2400mhz ECC REG 8штук

у меня возможно такая же память

Добавлено спустя 2 минуты 49 секунд:

mahno писал(а):

стоит ли шить какой то кастомный биос если да, то какой?

если будете шить кастомный bios он обязательно должен быть без overclocking вещий для turbo unlock, иначе придется искать процессор v3 или программатор

mahno

Добавлено: 02.12.2022 10:57

[профиль]

Junior
Статус: Не в сети
Регистрация: 13.07.2016
Откуда: Москва

Цитата:

программатор имеется CH341a, подогнали в комплекте, в целом информацию понял, погоняю наверно пока как есть до нового года, а там на праздниках может посмотрю какие то кастомы или вылезут какие то проблемы (надеюсь нет)

один вопрос только остался, по поводу обновления винды 10 на этом железе, в дальнейшем будет стоять Proxmox, но сейчас тестить планирую на десятке и не хотелось бы после автоапдейта разбираться где сломалось

_________________
X99-F8 | E5-2696v4 | 256Gb DDR4-2400 ECC | GTX1080Ti
Z370 | i9-9900KF | 32Gb DDR4-3000 | 6900XT
Z690 | i9-12900K | 64Gb DDR4-4000 | RTX4090

eugene159

Добавлено: 02.12.2022 11:03

[профиль]

Member
Статус: Не в сети
Регистрация: 25.11.2020

mahno писал(а):

1. стоит ли шить какой то кастомный биос если да, то какой?

если смартфэн после сна нужен, то можно прошить, хотя кто его знает, может китайцы это уже сами пофиксили

mahno писал(а):

стоит ли ужимать тайминги памяти? сейчас работают примерно 17 17 17 42, точно не помню

на любителя, 16ГБ 36-чиповые ECC ужимаеются на частоте 2400 до 14-14-14-32-264 всегда

mahno писал(а):

видел упоминания что обновление 10 винды ломает систему

чушь собачая

mahno писал(а):

хотелось бы чтобы работало ECC

с некоторыми биосами ECC поломано, если не работает, то прошейте другой

_________________
Asus X99-Deluxe | Intel® Confidential QK3S@4.2GHz | Micron 128GB ECC
ASRock X99 Taichi | Intel® Confidential QLPM (E5-2699Av4 QS) | Samsung 128GB ECC

8a8j

Добавлено: 02.12.2022 11:09

[профиль]

Member
Статус: Не в сети
Регистрация: 16.06.2020

mahno писал(а):

по поводу обновления винды 10 на этом железе

у меня правда windows и 11 на TF v1
на f8 v1 Windows 2022
у меня ни разу проблем не было с обновлениями, ставлю все подряд из обновлений

Добавлено спустя 1 минуту 1 секунду:

eugene159 писал(а):

с некоторыми биосами ECC поломано

на 06.06.2022 ECC работает

AlexKaz

Добавлено: 02.12.2022 11:21

[профиль]

Member
Статус: Не в сети
Регистрация: 09.02.2022
Откуда: Пермь

eugene159 писал(а):

Теперь ждём когда цена на E5-2689v4 упадёт до такого же уровня, это 10-ядерник 3.7 ГГц на все ядра.

Тот, который QS?

Ниже таблица. Тут указана базовая для QS? Видимо, эти ревизии встречаются крайне редко.

Вложение:

postм4.cgi.png [ 69.07 КБ | Просмотров: 808 ]

Upd. В таблице указано турбо-частота.

А, вкурил. 3.7 ГГц на 2689v4 видимо возможно получить только на дорогих брендовых односокетных платах x99, где есть возможность фикса частот и фикса Uncore. IMHO, 2667v4 всё же лучшее сейчас для двухсокетных, где нет возможности разгона.

Добавлено спустя 4 часа 6 минут 38 секунд:

AlexKaz писал(а):

Тут в оф. мануале пишут, что на v4 фича с понижением тока до предельного значения ICCMAX при работе с avx теоретически может быть включена/выключена в биос.

Парой слов описывали его на на ixbt: https://forum.ixbt.com/topic.cgi?id=4:126586:1600#1600

Цитата:

при этом число ошибок (они в некоторых случаях снижают производительность, в некоторых стабильность) - огромное, например в E5v4 их на несколько листов (в E5v3 - меньше было) вот например - ...4-spec-update.pdf

среди них есть и серьезные ошибки, типа BDF56 Intel® Advanced Vector Extensions (Intel® AVX) Workloads May Exceed ICCMAX Limits

Problem:
Intel AVX workloads require a reduced maximum turbo ratio. Due to this erratum, the Intel AVX turbo ratio is higher than expected which may cause the processor to exceed ICCMAX limits and lead to unpredictable system behavior.

по сути, на практике это означает что если оставить на материнке ограничение тока на "авто" то при запуске LinX или при кодировании в X265 комп может произвольно в зависимости от количества фоновых процессов вываливаться (тут получается наоборот, чем больше в фоновом режиме тем меньше загрузка).

В китайском инете даже зарегано вот такое по его названию, похоже на версию прошивки ME с датой: http://www.rf-china.com/n43/40n.asp

Цитата:

MEF406F1_0B000005 7/13/2015 B0/M0/R0 0b000005 BDF56, BDF快充ic厂家车充快充ic

Возможно, если вшить прошивки до указанной даты, то баг превращается в фичу.

Добавлено спустя 2 минуты 28 секунд:
О, это оказывается микрокод.
Прикол в том, что даже на Winraid https://winraid.level1techs.com/t/offer ... ives/34261
нет такого микрокода.

Цитата:

cpu406F1_platEF_ver0B00000B_2015-09-11_PRD_C9723E81.bin
cpu406F1_platEF_ver0B00000E_2015-10-30_PRD_F6FE8365.bin
cpu406F1_platEF_ver0B00000F_2015-11-12_PRD_FA8A5753.bin
cpu406F1_platEF_ver0B000010_2015-12-03_PRD_E02CC5A1.bin
cpu406F1_platEF_ver0B000011_2015-12-10_PRD_C11DCE18.bin
cpu406F1_platEF_ver0B000014_2016-01-29_PRD_9C3ED6FE.bin
cpu406F1_platEF_ver0B000019_2016-03-17_PRD_594BC4E2.bin
cpu406F1_platEF_ver0B00001A_2016-04-21_PRD_BCD1E86E.bin
cpu406F1_platEF_ver0B00001B_2016-05-05_PRD_95408DC9.bin
cpu406F1_platEF_ver0B00001C_2016-05-20_PRD_11447EDD.bin
cpu406F1_platEF_ver0B00001D_2016-06-06_PRD_57ACBB42.bin
cpu406F1_platEF_ver0B00001E_2016-08-24_PRD_2DC8C720.bin
cpu406F1_platEF_ver0B00001F_2016-10-07_PRD_028AE1C4.bin
cpu406F1_platEF_ver0B000020_2017-02-02_PRD_CE3276CC.bin
cpu406F1_platEF_ver0B000021_2017-03-01_PRD_2E06E7EE.bin
cpu406F1_platEF_ver0B000022_2017-06-21_PRD_16DAB248.bin
cpu406F1_platEF_ver0B000025_2017-11-18_PRD_F0B0963D.bin
cpu406F1_platEF_ver0B00002A_2018-01-19_PRD_06390BF1.bin
cpu406F1_platEF_ver0B00002C_2018-03-21_PRD_3F315D44.bin
cpu406F1_platEF_ver0B00002E_2018-04-19_PRD_1AAFEDCE.bin
cpu406F1_platEF_ver0B000031_2018-09-05_PRD_BB03FDF6.bin
cpu406F1_platEF_ver0B000033_2018-10-22_PRD_D206AB6E.bin
cpu406F1_platEF_ver0B000036_2019-03-02_PRD_29675A19.bin
cpu406F1_platEF_ver0B000038_2019-06-18_PRD_E705E458.bin
cpu406F1_platEF_ver0B00003A_2020-05-14_PRD_8481E54B.bin
cpu406F1_platEF_ver0B00003C_2020-11-19_PRD_7A1A7840.bin
cpu406F1_platEF_ver0B000040_2021-05-19_PRD_E5BABFDB.bin

Добавлено спустя 10 минут 37 секунд:
Т.е. "разгон" v4 возможен только если найдётся найти прошивки
406F1 ver0B000000-ver0B000004

Добавлено спустя 8 минут 9 секунд:
Исходя из тех микрокодов, что есть в наличии. Возможно, что ES и QS v4 с cpuid 406F0 этому багу ещё подвержены, т.к. есть такие ucodes
cpu406F0_platEF_ver00000010_2015-05-01_PRD_B74C4BDE.bin
cpu406F0_platEF_ver00000014_2015-07-02_PRD_F22A3585.bin

Так что ждём тех, кто сможет купить v4 406F0...

ONover

Добавлено: 02.12.2022 18:53

[профиль]

Member
Статус: Не в сети
Регистрация: 09.10.2008

eugene159 писал(а):

чушь собачая

Не чушь, но с особенностями.

mahno писал(а):

видел упоминания что обновление 10 винды ломает систему

И да и нет, ломает его не основные обновления, а дополнительные и не обязательные, там есть и биос вот его не надо.
Все что винда ставить как основные для оперецмонной системы безапосны.

Вот

Новая функция, внедренная в Windows 10, упростит пользователям доступ к доступным драйверам и дополнительным обновлениям.

В Windows 10 Build 19041.450 или новее Microsoft заявила, что восстановила страницу необязательных обновлений эпохи Windows 7, которая позволяет обнаруживать новые обновления для драйверов и функций, не связанных с безопасностью.

Эта функция устраняет необходимость получать обновления драйверов через Диспетчер устройств. Вместо этого вы сможете получить доступ к дополнительным обновлениям для драйверов или функций безопасности в разделе «Параметры» –> «Обновление и безопасность» –> «Центр обновления Windows» –> «Просмотреть необязательные обновления».

На новом экране все эти обновления отображаются в одной области, будь то обновления качества, обновления, не связанные с безопасностью, и обновления драйверов, которые могут у вас быть.

#77

eugene159

Добавлено: 02.12.2022 19:13

[профиль]

Member
Статус: Не в сети
Регистрация: 25.11.2020

AlexKaz писал(а):

Исходя из тех микрокодов, что есть в наличии. Возможно, что ES и QS v4 с cpuid 406F0 этому багу ещё подвержены, т.к. есть такие ucodes
cpu406F0_platEF_ver00000010_2015-05-01_PRD_B74C4BDE.bin
cpu406F0_platEF_ver00000014_2015-07-02_PRD_F22A3585.bin

406F0 бывают только ES, я их никогда не покупал. Люди жаловались что они вообще не заводятся. Если не заводятся из-за отсутствия микрокода, то фиксится это за 5 минут, но возможно там какая-то ещё проблема, т.к. микрокод для 406F0 во всех биосах что я видел есть.
Все QS, финальные и даже некоторые ES - 406F1.
v4 в отличие от v3 поддерживает фичу "avx offset" и в залоченных зеонах он вшит и не меняется. Этот E5-2667v4 на 3.5ГГц пойдёт без AVX. С большой долей вероятности у него присутствует вшитый AVX offset -1..-2 (-100, -200 MHz).

Разогнать ничего не получится, v4 залочен по самые гланды, даже оффсет напряжений на ядра не поменять (на QS можно поменять).

Я бы попробовал старый микрокод 05, но его действительно в ходящих по инету архивах нет. Самый старый 10.
На v3 я пробовал разные микрокоды и вообще никакой разницы не заметил. Частоты держатся те же, троттлинг по EDP никуда не девается. C v4 думаю будет всё то же самое, т.е. никакой видимой разницы между самым первым микрокодом от 2015 года и самым последним от 2020 не будет.

Асус, кстати, в отличие от всех других плат что я видел, пытается выставить максимальный множитель на залоченном v4. В политике турбобуста в Аиде64 показывает максимальный множитель по всем ядрам, но очевидно что процессор не хочет это принимать. Вообще без микрокода в биосе v4 заводиться не хочет.

Закажу один 406F0 для экспериментов. Они совсем дешёвые попадаются, по $10 и даже меньше, т.к. вообще никому не нужны.

_________________
Asus X99-Deluxe | Intel® Confidential QK3S@4.2GHz | Micron 128GB ECC
ASRock X99 Taichi | Intel® Confidential QLPM (E5-2699Av4 QS) | Samsung 128GB ECC

Saboteur-2

Добавлено: 02.12.2022 21:23

[профиль]

Member
Статус: Не в сети
Регистрация: 26.09.2021

eugene159 писал(а):

Они совсем дешёвые попадаются, по $10 и даже меньше, т.к. вообще никому не нужны.

Можно ссыль на этого зверя?

_________________
X10X99-16D + 2xE5-2697Av4 + 8x32=256Gb DDR4-2400 + RTX3060 12Gb
X99-F8D-plus + 2xE5-2696v3 + 8х16=128Gb DDR4-2133 + RTX 2060S 8Gb
(и не только...)

eugene159

Добавлено: 02.12.2022 21:51

[профиль]

Member
Статус: Не в сети
Регистрация: 25.11.2020

Saboteur-2 писал(а):

Можно ссыль на этого зверя?

походу скриншоты не от него, он на самом деле 4-ядерный
https://www.ebay.com/itm/155002960650

я вот этот заказал только что, назвать его E5-2667v4 у меня язык не повернётся, у него нету аналога среди 406F1
https://www.ebay.com/itm/124998032388

_________________
Asus X99-Deluxe | Intel® Confidential QK3S@4.2GHz | Micron 128GB ECC
ASRock X99 Taichi | Intel® Confidential QLPM (E5-2699Av4 QS) | Samsung 128GB ECC

MichaelF

Добавлено: 03.12.2022 2:13

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 20.11.2015
Фото: 72

eugene159 писал(а):

Вы, наверное, изменили настройки, речь идёт про настройки по-умолчанию для этих профилей, но оно там меняется и можно сделать что и на "высокой производительности" будет частоту сбрасывать.

Я у себя тоже ничего не настраивал, выбрал в профиле винды высокую производительность... Проц без нагрузки сбрасывает до минимальной... 1200 МГц. Ниче у меня на максималках не молотит в этом профиле винды. У вас походу какая-то нагрузка просто висит, вот он и бустится. Смотрите в мониторе производительности, что жрет ресурсы процессора. Скорее всего, одно ядро занято чем-то под завязку.

Добавлено спустя 4 минуты 5 секунд:

AlexKaz писал(а):

А, вкурил. 3.7 ГГц на 2689v4 видимо возможно получить только на дорогих брендовых односокетных платах x99, где есть возможность фикса частот и фикса Uncore.

С чего вы это взяли? Все там доступно в двухсокетных материнках, все то, что заложено политикой ТБ процессора. У 2667v4 при загрузке всех ядер 3.5ГГц, у 2689v4 при загрузке всех ядер 3.7ГГц, у 2696v4 - 2.8ГГц. Такова политика ТБ у этих процессоров. Смотрите на базовую частоту плюс дополнительное увеличение ТБ при загрузке определенного количества ядер, минус AVX Offset при выполнении AVX-инструкций - все это заложено в политику ТБ конкретного камня. И только потом уже работают лимиты. Давайте не будем выдумывать сложности. Температура и лимит TDP - это последнее, что будет вас волновать при использовании v4- процессоров.

Ну а по деньгам конечно сейчас разумнее 2667v4 брать. Цены на 2667v4 и 2689v4 несоизмеримые.

Добавлено спустя 5 минут 1 секунду:

mahno писал(а):

стал счастливым (или ещё нет?) обладателем конфига

Ну учитывая, что 2696v4 подорожал на 5 тысяч рублей, то скорее да, чем нет... Я бы его потестил с DDR3. Интересно, заработает, или нет...

_________________
X99-T8/E5-2666v4@3.1GHz/128Gb DDR3-2400R/GTX 1080
X99-S04/QK3S@4.1GHz/128Gb DDR4-2666R/RTX 3070
X10DRi-LN4+/2xE5-2697Av4/768Gb DDR4-2400R

alljam

Добавлено: 03.12.2022 3:41

[профиль]

Member
Статус: Не в сети
Регистрация: 19.03.2006

AlexKaz писал(а):

Чувак с 2696v4 и написал, что догнал и перегнал 2699v4 с холодным камнем. Снятие крышки тут - выжимание последних соков.

2696v4 вообщето это тот же проц что и 2699v4 -распознается одинаково и характеристики равны (даже немного по частоте лучше так что не удивительно что даже в стоке будет чуть быстрее), просто для китайцев сделан, может с какими-то спец плюшками для китайцев - например DDR3 держит.

Снимать крышки с процов у которых припой а не термопаста под крышкой и которые не более 150Вт жрут и не греются - это садомазо какое-то. Если припой - нефиг трогать такое.

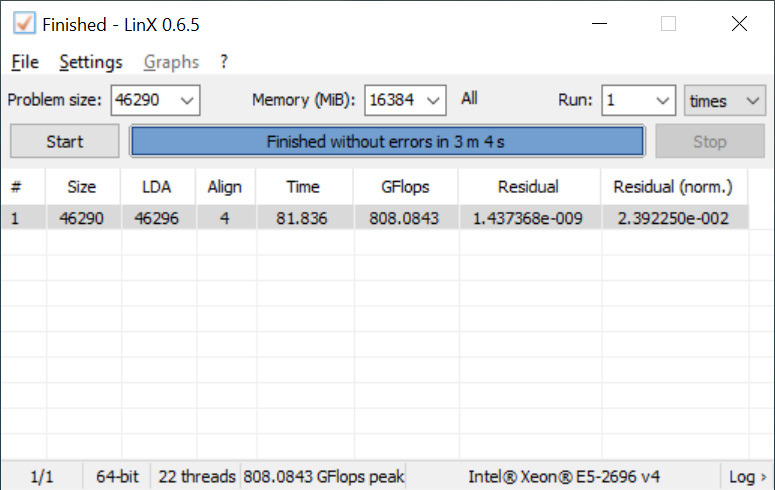

800 ГФлопс и обычный хороший кулер - более для v3/v4 не нужно. Даже необслуживаемая водянка 2696v4 не нужна, слишком холодный. Снял водянку(такому процу нафиг не нужна), поставил старый но все еще добрый Тhermalright true spirit 140 power. Там до тротлинга даже в linx при 800 ГФлопс еще чет типа 40 градусов.

Вложения:

Xeon_E5-2696v4.png [ 76.6 КБ | Просмотров: 638 ]

Xeon_E5-2696v4CPUZ.png [ 159.67 КБ | Просмотров: 638 ]

Saboteur-2

Добавлено: 03.12.2022 9:17

[профиль]

Member
Статус: Не в сети
Регистрация: 26.09.2021

Здравствуйте.
Таки, только сейчас (спустя полгода), но обратил внимание, что память работает 15-15-15-36 CR3.
Мать Ф8, проц 2666 и 4 по 8 гигов палок памяти.
Биос не шит. 5.11 от 05/11/2021.
Собственно вопросы (интересует именно чужое мнение, а не своё и единственное правильное):
а) биос прошить и какой?
б) CR3 из-за памяти или ещё из-за чего может быть?
Заранее благодарю за советы.

_________________
X10X99-16D + 2xE5-2697Av4 + 8x32=256Gb DDR4-2400 + RTX3060 12Gb
X99-F8D-plus + 2xE5-2696v3 + 8х16=128Gb DDR4-2133 + RTX 2060S 8Gb
(и не только...)

maximt72

Добавлено: 03.12.2022 9:34

[профиль]

Member
Статус: Не в сети
Регистрация: 16.11.2021

Всем доброго дня! На днях придёт мой 2696v3. Подскажите где и как отключить ядра до 12, чтобы по всем в нагрузке было 3.8 .

eugene159

Добавлено: 03.12.2022 9:47

[профиль]

Member
Статус: Не в сети
Регистрация: 25.11.2020

alljam писал(а):

2696v4 вообщето это тот же проц что и 2699v4 -распознается одинаково и характеристики равны

Нет, другой проц, и распознаётся по-другому. Вы на бренд-стринг смотрите, на TDP и на политику турбобуста. На верхнюю строчку CPUZ смотреть бессмысленно, она не из проца считывается.

E5-2696v4 - 2.2GHz - 150W - 6/6/6/6/6/6/6/6/6/6/6/6/6/7/8/9/10/11/12/13/15/15
E5-2699v4 - 2.2GHz - 145W - 6/6/6/6/6/6/6/6/6/6/6/6/6/6/7/8/9/10/11/12/14/14

Добавлено спустя 3 минуты 38 секунд:

Saboteur-2 писал(а):

биос прошить и какой?

зайди на гитхаб кота, там уже 2 года как написано какой рекомендуется
твой скорее всего не только CR3, но и без ECC, со сломанным смартфэном после сна, да ещё и окирпичивается если на него патчер от Налекса накатить :haha:

_________________
Asus X99-Deluxe | Intel® Confidential QK3S@4.2GHz | Micron 128GB ECC
ASRock X99 Taichi | Intel® Confidential QLPM (E5-2699Av4 QS) | Samsung 128GB ECC

Последний раз редактировалось eugene159 03.12.2022 9:53, всего редактировалось 1 раз.

AlexKaz

Добавлено: 03.12.2022 9:52

[профиль]

Member
Статус: Не в сети
Регистрация: 09.02.2022
Откуда: Пермь

MichaelF писал(а):

Мне 2673v4 больше нравится, недорого и много кэша. Может, в след. году ещё упадёт, тогда возьму.

А турбобуста в 2696v4 хватит на 2 минуты. Дальше ведь если нет брендовой сисплаты частоты ядер падают в базовую + некоторый прирост сверху.
Для 2683v4 2.6 ГГц что-ли было в многопоточке.
Для 2640v3 2.8 ГГц в многопоточке.
Так и 2696v4 вероятно будет болтаться на уровне 2.5 ГГц по всем ядрам в многопотоке. Очень так себе частота...

Добавлено спустя 4 минуты 9 секунд:

MichaelF писал(а):

Ну а по деньгам конечно сейчас разумнее 2667v4 брать

По деньгам вообще лучше инженерник 12900 ES + китайская плата. Но много памяти не воткнёшь.

eugene159

Добавлено: 03.12.2022 9:58

[профиль]

Member
Статус: Не в сети
Регистрация: 25.11.2020

AlexKaz писал(а):

Мне 2673v4 больше нравится, недорого и много кэша

бери лучше E5-2679v4
На Wiki удобная таблица, прибавляй к базовой частоте первую цифру политики турбобуста x 100 и узнаешь частоту в многопотоке. Мне ещё не попадались v4 которые в TDP упираются. Но у меня не было более 14 ядер.
https://en.wikipedia.org/wiki/List_of_I ... well-based)

_________________
Asus X99-Deluxe | Intel® Confidential QK3S@4.2GHz | Micron 128GB ECC
ASRock X99 Taichi | Intel® Confidential QLPM (E5-2699Av4 QS) | Samsung 128GB ECC

Новая тема /

Ответить

Сообщений: 57081 • Страница 1986 из 2855 • < 1 ... 1983 1984 1985 1986 1987 1988 1989 ... 2855 >

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 46

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
