Автор Сообщение

Прилепленное (важное) сообщение

Junior
Статус: Не в сети
Регистрация: 12.10.2021
Материнская плата lenovo rd450x hyperscale.

!!! Не путать с Lenovo RD450.

Поделие сумрачного китайского гения.
Вероятно поставлялась в дата центры крупных китайский компаний, типа Tencent и baidu по спец заказу.
На сайте Lenovo тех. поддержка не доступна. Гарантийный срок на эти платы закончился.
Фото и версии
Вложение:
2.png [ 627.51 КБ | Просмотров: 89297 ]
Вложение:
2023-12-29_11-10-33.png [ 219.33 КБ | Просмотров: 149634 ]

Вложение:
Комментарий к файлу: фото
foto_rd450x.jpg [ 89.28 КБ | Просмотров: 149634 ]

Известно как минимум о двух видах данной материнской платы c разными встроенными сетевыми картами:
1) 10Gbit*2 сетевой картой на intel i540, визуально можно отличить по наличию радиатора возле PCI-E слотов
Вложение:
Комментарий к файлу: 10g
2023-12-29_11-31-49.png [ 490.29 КБ | Просмотров: 149634 ]

2) 1Gbit*2 сетевой картой на intel i350
Вложение:
Комментарий к файлу: i350
i350.png [ 117.32 КБ | Просмотров: 149634 ]
Характеристики
Формфактор: EATX
Чипсет: intel с612
Процессоры: 2*LGA2011-3 2600 v4(v3) intel Xeon Haswel-EP (4,6,8,10,12,14 ядер) от 1,6 до 3,5 МГц
Память: 16*DDR4 2400 МГц (RDIMM, LRDIMM) до 1024 GB
6 PCI-e слотов (2*16x 4*8x) ver 3
3 usb 2.0 (один на плате)
2 Usb 3.0
2 SATA
Встроенный HBA контролер 6gb+ два разъёма SAS SFF-8087
VGA
BMC/IPMI
Особенности платы
Для работы не в комплектом корпусе lenovo необходимы колхозные переходники(которые, как правило, поставляются вместе с платой)
Вложение:
perehod .jpg
perehod .jpg [ 142.6 КБ | Просмотров: 149634 ]

Схема переходников:
Вложение:
lenovo_led.jpg [ 36.67 КБ | Просмотров: 149627 ]

pwr sw - кнопка включения
reset sw - кнопка reset
pwr led - светодиод питания
hdd led - светодиод активности дисковой системы
Вложение:
D450X1.jpg [ 121.03 КБ | Просмотров: 149627 ]

Наличие этого переходника обязательно!
Иначе материнка не стартует
Документация к материнской плате.
!Осторожно много китайского языка!
Англоязычной документации найти не удалось!
Вложение:
Lenovo RD450X.pdf [3.93 МБ]
Скачиваний: 6549
Основные выявленные проблемы материнской платы
1) Скудный по настройкам BIOS
2) Глючный BMC/IPMI
проблемы вытыкающие из этого:
3) Неуправляемые вентиляторы.
4) PCIe Bifurcation - не включается/отсутствует в bios.
BIOS
Известно о следующих версиях bios:

2.19 - нет отзывов об эксплуатации
2.31 - отсутствует раздел IntelRCSetup > IIO Configuration
BMC/IPMI
Известно о следующих версиях BMC:

2.36.1315 - множество ошибок, не весь список доступных на плате сенсоров.
3.24.1145 - множество ошибок, не весь список доступных на плате сенсоров, плата не включается через bmc, постоянно засирает лог ошибками, вероятно не родной для этой платы
4.10.1011 - нет отзывов
4.11.1027 - нет отзывов




Партнер


Junior
Статус: Не в сети
Регистрация: 29.10.2024
Bormut писал(а):
Proles_Florum писал(а):
Если кому интересно exegate делает дешёвые корпуса под 1-2 U, с блоком питания, с поддержкой sii -eeb формата материнки. Смущают только шумные не регулируемые вертушки в них.


Какой вы выбрали если не секрет?
2U EX279419RUS 2U420-06 PRO EXEGATE - около 7 к
Есть еще варианты? а то вертикалки много места хотят :(



Доброго дня, я смотрю в стойку - 2U650-06/2U2098L(с бп) - (если бы не видеокарта то взял бы 1U650-04 (с бп)) и вертикальный стационарный MONTECH AIR 903 BASE (без бп). Это из нового, так как нет желания много вкладываться пока.
Нет пока своего места с охлаждением под стойку, так что скорее всего соберу в FT корпусе + куча вентиляторов. Если останется как рабочий вариант и общая сборка устроит по всем характеристикам, пересоберу в стоечное решение.
Еще неспеша ковыряю авито в поисках Fulltower, но там не так что бы много вариантов с нормальным описанием от продавцов.
========================================================================================
Пока смущает история с повисанием загрузки если сеть соединена в 10 ГБ интерфейс. В идеале хотелось бы конечно вытащить из этой железки весь потенциал.
Дней через 10, как все доедет распишу свой опыт по сборке этой комплектации и получилось ли завести на ней расчеты с большим пулом оперативной памяти. ^^)




Member
Статус: Не в сети
Регистрация: 11.04.2024
Цитата:
Доброго дня, я смотрю в стойку - 2U650-06/2U2098L(с бп) - (если бы не видеокарта то взял бы 1U650-04 (с бп)) и вертикальный стационарный MONTECH AIR 903 BASE (без бп). Это из нового, так как нет желания много вкладываться пока.
Нет пока своего места с охлаждением под стойку, так что скорее всего соберу в FT корпусе + куча вентиляторов. Если останется как рабочий вариант и общая сборка устроит по всем характеристикам, пересоберу в стоечное решение.
Еще неспеша ковыряю авито в поисках Fulltower, но там не так что бы много вариантов с нормальным описанием от продавцов.
========================================================================================
Пока смущает история с повисанием загрузки если сеть соединена в 10 ГБ интерфейс. В идеале хотелось бы конечно вытащить из этой железки весь потенциал.
Дней через 10, как все доедет распишу свой опыт по сборке этой комплектации и получилось ли завести на ней расчеты с большим пулом оперативной памяти. ^^)


Благодарю за ответ.
А что за история с 10гб-итной сетью? мой опыт работы с этой конфой, только на 1gb , 10 gb портовых устройств нет в наличии и не предвидится.




Junior
Статус: Не в сети
Регистрация: 29.10.2024
Bormut писал(а):
Цитата:
Доброго дня, я смотрю в стойку - 2U650-06/2U2098L(с бп) - (если бы не видеокарта то взял бы 1U650-04 (с бп)) и вертикальный стационарный MONTECH AIR 903 BASE (без бп). Это из нового, так как нет желания много вкладываться пока.
Нет пока своего места с охлаждением под стойку, так что скорее всего соберу в FT корпусе + куча вентиляторов. Если останется как рабочий вариант и общая сборка устроит по всем характеристикам, пересоберу в стоечное решение.
Еще неспеша ковыряю авито в поисках Fulltower, но там не так что бы много вариантов с нормальным описанием от продавцов.
========================================================================================
Пока смущает история с повисанием загрузки если сеть соединена в 10 ГБ интерфейс. В идеале хотелось бы конечно вытащить из этой железки весь потенциал.
Дней через 10, как все доедет распишу свой опыт по сборке этой комплектации и получилось ли завести на ней расчеты с большим пулом оперативной памяти. ^^)


Благодарю за ответ.
А что за история с 10гб-итной сетью? мой опыт работы с этой конфой, только на 1gb , 10 gb портовых устройств нет в наличии и не предвидится.

-------------
Коллеги пишут что bmc виснет если при загрузке включен lan в интерфейс 10gb.




Member
Статус: Не в сети
Регистрация: 11.04.2024
Цитата:
Коллеги пишут что bmc виснет если при загрузке включен lan в интерфейс 10gb.

У меня такого нет, работает исправно, подключено сразу 2 lan зайти можно в IPMI по любому адресу.
Там куча хитрых настроек, возможно что то не верно настроено у ваших коллег.




Junior
Статус: Не в сети
Регистрация: 10.10.2024
Коллеги, прошу помощи.
Купил заведомо рабочий комплект, по заверениям продавца.
BMC F/W Version 2.36.1315
BIOS F/W Version R450X231
В веб-интерфейс (как я понимаю, это и есть BMC) зайти могу. На монитор картинка со встроенной карты не выводится. На клавиатуре ничего тоже не загорается.
Подключил провода от корпуса Power SW и Power LED. При включении загорается зелёный светодиод на плате и мигает. Больше ничего не происходит.
Через BMC сделал сброс всего, лучше не стало, только логин с паролем поменялись.
Когда пытаюсь включить питание через BMC, пишет "Performing power action failed."
Память 4 планки, стоят, соответственно в А0 и В0 на обоих процах.
Считает, что в системе есть SSD, хотя его нет.
Два проца E5-2680 v4.
Подскажите куда копать, а то я уже впадаю в грех уныния(((

В общем проблема была в том, что лишние ножки крепления платы в корпусе что то замыкали, и не работал весь второй сокет и нижние планки памяти первого сокета. На столе все заработало, и при правильном монтаже в корпус тоже.




Member
Статус: Не в сети
Регистрация: 22.07.2008
Фото: 0
Занятно, но при подключении материнской платы через "плату с кнопкой" а не через "3 отдельных разъема" мамка не стартует, только BMC, есть тут те у кого через "плату с кнопкой" работает встройка?




Junior
Статус: Не в сети
Регистрация: 10.10.2024
У меня стоят обычные пассивные кулеры-радиаторы. Как я понимаю, чтобы поставить обычный кулер или водянку, нужен какой-то переходник?




Junior
Статус: Не в сети
Регистрация: 25.12.2012
vkeyster
Для начального знакомства, можете глянуть.




Junior
Статус: Не в сети
Регистрация: 10.10.2024
А можно в разъёмы SFF-8087 на плате подключить SAS диски соответствующим кабелем?




Junior
Статус: Не в сети
Регистрация: 09.07.2024
vkeyster писал(а):
А можно в разъёмы SFF-8087 на плате подключить SAS диски соответствующим кабелем?

по sas не знаю, но 8 sata дисков через кабель работает




Member
Статус: Не в сети
Регистрация: 11.04.2024
Ребят подскажите пожалуйста. как прошить биос из командной строки или windows? Web IPMI - не доступен, биос вообще не понятно какой .
Какой утилитой возможно это сделать или только выпайка биоса? socflash -это же только прошивка BMC?




Junior
Статус: Не в сети
Регистрация: 14.11.2024
Bormut писал(а):
Ребят подскажите пожалуйста. как прошить биос из командной строки или windows? Web IPMI - не доступен, биос вообще не понятно какой .
Какой утилитой возможно это сделать или только выпайка биоса? socflash -это же только прошивка BMC?

Привет! Абсолютно такая же ситуация как у тебя.
1) IPMI не видит ни одна операционка ни Linux с подгруженными модулями ядра ни винда с дровами от леново
2) Тоже не могу загрузиться в Legasy, не хочет грузиться и все.
3) Очень низкая скорость чтения оперативки, тут выше на скринах гигабиты и у меня мегабиты. Это потому что должно быть "Numa - ENABLE" а такого пункта в биосе нет.
4) У меня прошивался только один биос с винды, но он такой же как прошитый в материнку и ничего не изменилось в остальных ошибка ROMID. Пробовал искать софт который умеет это делать, изменить ROMID - ничего не получилось.
5) Пробовал прошивать BMC, прошивается через Sockflash но ничего не меняется, так же не видит IPMI.
6) Пробовал прошивать биос через flashrom - пишет что сектора защищены, писал команду как в мануале для обхода, прошивка идет, но после ребута биос тот же.
7) 4 пиновый разьем(под желтой наклейкой) ничего не делает. Биос не сбрасывает и не восстанавливает.
8) AIDA64 показывает что максимальный обьем памяти доступен 198гб, хотя должно быть 1ТБ.

Как решать проблему я не знаю. Гуглю ищу варианты.




Member
Статус: Не в сети
Регистрация: 11.04.2024
А чем прошился твой биос (пункт 4) из под винды , можно утилитку?
ночью пробывал делать различные загрузочные под Legosy & UEFI - не работает ни в какую. Днем посетила мысль попробовать взять CDrom и какой нить старый лайфсд, так как возможно не хочет принимать загрузочные Hdd-Flash.
Еще, надо попробовать сделать жесткий ресет BMC ,прежде чем его прошивать, вдруг поможет. где то попадалась программа для этого. Есть подозрение, что или запрещено подключение или настроен vlan.
Ближайшее время (с сегодняшнего дня), буду упорно ковырять все свободное время, если программно не получится, распаяю и буду прошивать программатором.

rudik_rudik писал(а):
Bormut писал(а):
Ребят подскажите пожалуйста. как прошить биос из командной строки или windows? Web IPMI - не доступен, биос вообще не понятно какой .
Какой утилитой возможно это сделать или только выпайка биоса? socflash -это же только прошивка BMC?

Привет! Абсолютно такая же ситуация как у тебя.
1) IPMI не видит ни одна операционка ни Linux с подгруженными модулями ядра ни винда с дровами от леново
2) Тоже не могу загрузиться в Legasy, не хочет грузиться и все.
3) Очень низкая скорость чтения оперативки, тут выше на скринах гигабиты и у меня мегабиты. Это потому что должно быть "Numa - ENABLE" а такого пункта в биосе нет.
4) У меня прошивался только один биос с винды, но он такой же как прошитый в материнку и ничего не изменилось в остальных ошибка ROMID. Пробовал искать софт который умеет это делать, изменить ROMID - ничего не получилось.
5) Пробовал прошивать BMC, прошивается через Sockflash но ничего не меняется, так же не видит IPMI.
6) Пробовал прошивать биос через flashrom - пишет что сектора защищены, писал команду как в мануале для обхода, прошивка идет, но после ребута биос тот же.
7) 4 пиновый разьем(под желтой наклейкой) ничего не делает. Биос не сбрасывает и не восстанавливает.
8) AIDA64 показывает что максимальный обьем памяти доступен 198гб, хотя должно быть 1ТБ.

Как решать проблему я не знаю. Гуглю ищу варианты.




Junior
Статус: Не в сети
Регистрация: 14.11.2024
Bormut писал(а):
А чем прошился твой биос (пункт 4) из под винды , можно утилитку?

По вот этой ссылке - http://xeonlive.ru/instruktsii/afuwin-p ... od-windows там внизу версия Скачать AFUWINGUI v5.12.03.2074 шился 219 версии биоса.




Junior
Статус: Не в сети
Регистрация: 07.06.2024
超微450.zip (Bba88 Bbac612 Bios Date: 11/22/2019 Rev:3.2) - бифуркация работает, но не работает legacy режим и нет раздела Server Mgmt для настройки BMC, но сам BMC работает и можно подключаться. proxmox записанный через rufus не определяется, определился только записанный через ventoy. в принципе всё устраивает, можно работать.

rd450x3.zip (R450X231 02/07/2018 10:10:35, с анимешной девочкой) - настройки с бифуркацией есть, но сама бифуркация не работает. может у кого-то работает? если не работает, то получается единственная прошивка с рабочей бифуркацией это от билибили или есть ещё и другие?




Member
Статус: Не в сети
Регистрация: 11.04.2024
rudik_rudik писал(а):
Bormut писал(а):
А чем прошился твой биос (пункт 4) из под винды , можно утилитку?

По вот этой ссылке - http://xeonlive.ru/instruktsii/afuwin-p ... od-windows там внизу версия Скачать AFUWINGUI v5.12.03.2074 шился 219 версии биоса.


Благодарю.

Добавлено спустя 11 минут 35 секунд:
В общем, бился вечер и пол ночи в попытках программно прошиться :bandhead: . резюмирую, обещался же.
режим Legasy - мертв от слова совсем, пробывал все что можно и нельзя : СД-rom классический, iodd-2531, образы iso и в сборках и отдельно, MS-DOS образ от серверного брендованного HP.
Удалось прошить BMC и даже биос из под windows, но.
1. BMC, с ним все понятно, прошивал 2.21.1095 с первой страницы темы , прошивал с помощью SOCFLASH. в Win 10 полноценной не получилось, по причине необходимости отключения какой то "программной проверки безопасности файлов самой системы" , не стал вдаваться в подробности, взял тупо liveCD и за 5 минут все прошилось.
Чуда не произошло IPMI линк не поднялся. Но и MAС-и lan портов не слетели. собсно на этом остановился.
2. BioS, с ним история чуднее. Выкачал все версии биоса, которые нашел где только мог, 8 штук получилось. основная программа AFUWINGUI v5.12.03.2074 , но пробывал и версии ниже , а так же AFUWINGUI v3.
Конечно, сначала бекапнулся и очень удивился, так как размер слитого оказался 12мб вместо 16мб. Еще больше удивился, когда не смог зашить обратно то что слилось. Точнее, зашилось , но проверка зашитого оказалась с ошибкой. однако, после перезагрузки продолжило работать.
Биосы отказались прошиваться из за не соответствия romID, я перебрал все подряд, но все же 1 ,я так понял от BiliBili подошел. Зашился, опять выпала ошибка после проверки (но ЗАШиЛСЯ же!). Действительно, после перезагрузки логотип сменился с LEnovo на непонятную надпись на белом фоне и все.. структура меню не изменилась, добавился глюк, ресет при нажатии "Enter" , когда выбираешь с чего загружаться из биоса.

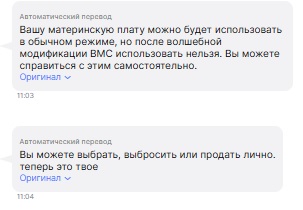

теперь ситуация с aliexpress. Утром списался с продавцом. долгая беседа привела к тому, что .. я лучше скрин кину, это середина разговора. :facepalm:
Вложение:
ииии.jpg [ 19.61 КБ | Просмотров: 641 ]


По этому, обращаюсь ко всем, перед покупкой, просите фото платы и как минимум первой страницы биоса. :rtfm:

К счастью мой продавец, оказался адекватный и мы пришли к определённой договорённости, которая меня устраивает. Но так бывает не всегда, так что будьте внимательней.
Что теперь.
Есть мысль попробовать отредактировать Биос перед заливкой, подменив romID, раз это критично для программы прошивки. Попробую вечером.
Если все же нет, тогда остается программатор.


Последний раз редактировалось Bormut 15.11.2024 14:59, всего редактировалось 1 раз.



Junior
Статус: Не в сети
Регистрация: 14.11.2024
id369k писал(а):
超微450.zip (Bba88 Bbac612 Bios Date: 11/22/2019 Rev:3.2) - бифуркация работает, но не работает legacy режим и нет раздела Server Mgmt для настройки BMC, но сам BMC работает и можно подключаться. proxmox записанный через rufus не определяется, определился только записанный через ventoy. в принципе всё устраивает, можно работать.

rd450x3.zip (R450X231 02/07/2018 10:10:35, с анимешной девочкой) - настройки с бифуркацией есть, но сама бифуркация не работает. может у кого-то работает? если не работает, то получается единственная прошивка с рабочей бифуркацией это от билибили или есть ещё и другие?


Проверь скорость чтения оперативки AIDA64 на биосе от Bba88 Bbac612 Bios Date: 11/22/2019 Rev:3.2 . Скорость чтения должны быть гигибиты.
И скажи у тебя BMC настройки какие.

Добавлено спустя 7 минут 13 секунд:
Bormut писал(а):
Если все же нет, тогда остается программатор.


Я уже заказал программатор.
Картинка открепилась и не видно




Member
Статус: Не в сети
Регистрация: 11.04.2024
rudik_rudik писал(а):
Я уже заказал программатор.


прошился.. и картина повторилась как и с предыдущей платой которую мне прислали уже в таком же состоянии -циклический рестарт. но теперь знаю возможную причину.
Возврат биоса , не принес успеха..
Может просто прошивка это не решение вопроса, при перезаписи теряются какие то данные ? тем не менее ищу дампы рабочие BMC - 2.36.1315, биос R450X231 где ME 3.1.3.38




Junior
Статус: Не в сети
Регистрация: 07.06.2024
rudik_rudik писал(а):
Проверь скорость чтения оперативки AIDA64 на биосе от Bba88 Bbac612 Bios Date: 11/22/2019 Rev:3.2 . Скорость чтения должны быть гигибиты.
И скажи у тебя BMC настройки какие.

гигабитов нет, есть мегабиты.
LWW писал, что "в настройках Memory, параметр Numa должен быть Enable", но я не нашёл такого пункта в биос. как быть?
настройки ВМС - статический ip, остальное по дефолту.

Добавлено спустя 5 минут 56 секунд:
LWW писал(а):
Разобрался! Оказывается в настройках Memory, параметр Numa должен быть Enable.
Ну вот! Теперь можно жить!

этот параметр должен находиться в меню Chipset Configuration -> North Bridge -> Memory Configuration или в другом месте? он так и называется Numa или по-другому? У меня не нахожу такого. Речь ведь про биос от билибили с бифуркацией? (Bba88 Bbac612 Bios Date: 11/22/2019 Rev:3.2)

Добавлено спустя 50 минут 5 секунд:
kit2024 писал(а):
у меня asus m.2 huper x16 (думаю будет работать любой китайский адаптер)
и 4 диска Samsung 980 500GB
работает в любом слоте x16 (slot5, slot6)
буду дальше ломать соберу raid и потестирую виртуализацию....

как в aida64 увидеть скорость памяти в GB, а не MB? (на прошивке от билибили)




Junior
Статус: Не в сети
Регистрация: 14.11.2024
Bormut писал(а):

прошился.. и картина повторилась как и с предыдущей платой которую мне прислали уже в таком же состоянии -циклический рестарт. но теперь знаю возможную причину.
Возврат биоса , не принес успеха..


Я правильно понимаю, что прошивка биоса програматором кирпичит плату и возврат того же биоса из бекапа не помогает?


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 971 • Страница 21 из 49<  1 ... 18  19  20  21  22  23  24 ... 49  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Dionysus и гости: 15


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
