Проверку работоспособности USB проводим на "задних" портах. При любых проблемах подкидываем другой БП, а лучше USB HUB с внешним питанием, дабы отсечь "железные" проблемы.
Основные отличия китайскиx материнских плат Х99 от брэндовых
1. Изготавливаются в основном на серверном чипсете Intel C612, за редким исключением на десктопном чипсете Intel X99 Express, а также изготовливаюcя на различных десктопных чипсетах H61, H81, B85, Q85, Q87, Z87..... и серверном C226. 2. Разьемы под вентиляторы не регулируемые, за исключением процессорного, который в свою очередь не регулируется после сна и крутит на 50% независимо от температуры процессора, что решается правкой BIOS. С конца 2020 года начали выпускатся платы (типа Machinist V102A, V104, K9) с не регулируемым разьемом CPU_FAN, причиной оказалась "утереная" перемычка на плате. 3. Некторые температурные датчики, например VRM, отсутствуют, а наличиствующие могут подавать неверные значения. 4. На некоторых дешевых моделях может отсуствувать режим сна. 5. Некоторые дешевые платы при наличии двух или четырех слотов ОЗУ могут работать в одно или двух канале соответственно! 6. Как биос прошита не оптимизированная общая заготовка AMI, на некоторых моделях могут отсутствовать, некоторые необходимые настройки, например, регулировка таймингов. Причем настройка таймингов может быть скрыта хитро, и вернуть ее через amibcp не получится, а только через ЗАД
Внимание материнские платы x99-tf, x99-f8 и x99-t8 поддерживают работу только с m.2 nvme. M.2 SATA работать не будут!!! Также платы поддерживают m.2 wi-fi или стандартный pci-e wi-fi, ноутбучные mini pci-e будут работать только через соответствующий переходник!!!
ВНИМАНИЕ. РАЗГОН ПО МНОЖИТЕЛЮ ВОЗМОЖЕН ТОЛЬКО НА МАТЕРИНСКИХ ПЛАТАХ С СЕРВЕРНЫМ ЧИПСЕТОМ (C612). На материнских платах HUANANZHI могут проблемы с разгоном на "дэсктопных" BIOS начиная с 17.08.20 и позже, рекомендуемый BIOS от 25.05.20
Для разгона множитилем как правило достаточно настроек стокового биоса, но в любом случае не прошивайте биосы предназначеные для анлока турбобуста процессров с заблокированым множителем, типа"с повышенным повер-лимитом и открытыми дополнительными настройками QPI". Для плат Huananzhi и других, использующих схожий биос, нужные настройки находятся в меню IntelRCSetup > Overclocking Feature > Processor и IntelRCSetup > Overclocking Feature > CLR\Ring. Основные параметры: Core Max OC Ratio — множитель ядер. Для Xeon E5 1650 v3 можно сразу установить 41-42. Core Voltage Mode — можно выбрать динамически (Adaptive) повышать напряжение или сделать статическим Core Voltage Override — выставляем напряжение на процессор в милливольтах, к примеру 1250, это будет 1.25 вольта (начать можно как раз с этого значения). Выше 1.30 поднимать с осторожностью! CLR Max OC Ratio — множитель контроллера памяти. По умолчанию равен 30, можно плавно повышать до 33-35 и тестировать производительность и стабильность. Core Voltage Mode — напряжение контроллера памяти. Аналогично Core Voltage Mode, но не выше 1250. Процессоры Haswell очень чувствительны к напряжению контроллера памяти, более-менее оптимальным считается 1.25 вольта, поднимать выше стоит с особой осторожностью.
Внимание всем!!!При переходе с x79 на x99, следует иметь ввиду, что на x99 память разгоняется намного хуже Планки обьемом 32 Гб, могут не заработать! Есть случаи когда вообще не работает, или работает только в двух или трех канале...! Есть информация, что четырехранговые планки работать полноценно не будут, а только двухранговые! Также есть информация, что заводятся только низковольтные планки!
При изменение тайминга TCWL, проявите особую осторожность! Некорректное значение TCWL, в лучшем случае приведет к невозможности запустить плату и необходимости сброса настроек BIOS перемычкой, в худшем к окирпичиванию платы с последующей прошивкой BIOS программатором!
После смены таймингов, компьютер следует выключить кнопкой, а затем, включить, так как при обычной перезагрузке изменения могут корректно не примениться!
Рекомендуемая программа для прошивки BIOS - FPT, желательно из под DOS, что бы избежать проблем с OS, например, зависания во время прошивки. Можно также использовать программы со встроеным FPT, например, тот же S3TurboTool от ser8989. Касательно AFUDOS и AFUWIN, то рекомендую их использовать только на платах где нет возможности прошить BIOS с помощью FPT, поскольку есть большие сомнение, что они нормально прошивают ME регион на Apito 5 даже с ключем /gan
Любая прошивка осуществляется на свой трах и риск без каких либо гарантий. Администрация форума не несет отвественности за последствия. Если не уверены, купите программатор или заручитесь поддержкой Зеонщика в своем городе (найти можно через телеграмм чат).
ПОСЛЕ ПРОШИВКИ ЛЮБЫМ СПОСОБОМ КРОМЕ ПРОГРАММАТОРА КРАЙНЕ РЕКОМЕДУЕТСЯ СДЕЛАТЬ СБРОС НАСТРОЕК БИОС ПЕРЕМЫЧКОЙ ИЛИ БАТАРЕЙКОЙ. ИЗ ПОД WINDOWS НЕЛЬЗЯ ПРОШИТЬ BIOS ЕСЛИ СИСТЕМА В СОСТОЯНИИ ПОСЛЕ СНА! В ЛЮБОМ СЛУЧАЕ НЕ РЕКОМЕНДУЕТСЯ ШИТЬ ПРИ ПОСТ КОДЕ НА МАТЕРИНСКОЙ ПЛАТЕ 73, ДОЛЖЕН БЫТЬ АА (84)
При прошивке из под Windows отключаем БЫСТРЫЙ ЗАПУСК в настроках самой OS и перезагружаемся. Также обязательно надо после прошивки выключить систему и включить (не перезагрузка) для гарантированого прописывания параметров хаба (Ме регион), а то всякие недоразумения могут быть, это же касается изменения некоторых настроек, особенно таймингов.
Биосы от материнских плат HUANANZHI x99-TF, x99-F8, x99-T8, X99-8M, X99-8MD3 совместимы! Но были жалобы, что на x99-F8 и x99-T8 при прошивке биоса x99-TF не работали дополнительные слоты ОЗУ.
Также совместимы биосы от материнских плат Running X99Z-V102 / Kllisre X99Z-V102 / ALZENIT X99M-CE5, X99-PE7(X99 V1.2) / XLZ X99Z-V102
Заводские bios HUANANZHI от 17.08.20, 26.08.20, 15.01.21 десктопные, со всеми вытекающими, например отключен ECC, не рекомендуется к использованию с разгоном серверной памяти, кроме того отсутствует пункт настройки таймингов! В биос от 26.08.20 и 15.01.21 и более поздних также Command Rate (CR) стабильно 3T (CR3) независимо от настроек BIOS! Кроме того следует иметь ввиду, что некоторые пользователи при прошивке bios от 17.08.20 окирипчивали плату - плата зависала на пост коде 19 (Pre-memory South-Bridge initialization is started). В часности окирпичивание подтверждают phants и miyconst и другие пользователи. Обычно такой посткод возникает при проблемах MЕ регионом. Думаю проблема в кривом отключении ME региона в биосе от 17.08.20, хотя в этом биосе также присутствует кривой модуль, что исправлено в версии Кошака. В биос 13.12.21 вернули ECC .... Они биос под майнинг допиливали... А ECC очень желателен для майнинга как для любого сервера. С официального сайта Description : Optimize ECC above 4G uffi network card
В биосах от iEngineer для плат HUANANZHI rev.1 модуль CSM не работает (системный диск должен быть GPT, а видекарта поддерживать UEFI), но режим UEFI работает более адэкватно. Если у вас видеокарта не стартует в режиме UEFI, и обновление биоса видекарты не помогло, можете попробовать биос от iEngineer, некоторым это помогло решить проблему. Также некоторым прошивка биос от iEngineer, помогла решить проблему работы видекарты в PCI-E 1.0. Оригинальные биос от iEngineer можно прошить и без программатора, например через FPT, но полный откат только программатором!!! На биосе для x99z v102 CSM работает
Bios от 25.05.20 лучший заводской и полноценный серверный биос для плат HUANANZHI первых ревизий.
ВНИМАНИЕ!!! Версии BIOS для плат HUANANZHI REV 2.0 можно смело шить на более ранние ревизии, а биосы от плат HUANANZHI первых ревизий, без программатора, шьем на REV 2.0 ТОЛЬКО с исправленым table VSCC, которые есть в шапке ниже.
Внимание REV. 1.2 HUANANZHI полностью рандомная, по этому, что шить спрашиваем на форуме, указывая марикровку микросхемы биос, мультиконтроллера, аудиокодека!
Раздел для частных объявлений по продаже своих комплектующих только для участников форума. Принимаются объявления только по продаже б/у процессоров LGA 2011 v3, китайских материнских плат x99, ОЗУ DDR3 и DDR4, другие комплектующие можно указывать только как добавление к вышеуказанным. Только частные объявления по адекватным ценам никакой коммерции. Объявления значительно, превышающие цены на АлиЭкспресс публиковаться не будут. Для добавления Вашего объявления пишем кураторам темы, указываем наименование, состояние, цена, город, страна. Для продающих в связи с переходом на AMD услуга платная. Барыги проходят мимо.
1.darckICEСерверная Samsung DDR3 16gb ECC REG 1333 Мгц. 3500р за штуку есть 10 штук. При покупке от 4ех 3000р за штуку. Б/У снята с сервера hp. Стабильная работа в 4ех канале на частоте 1866 Мгц с таймингами 10-10-10-28. Владивосток. Россия. #77
2.VEugene Продаю комплект вот такой: https://aliexpress.ru/item/100500314818 ... 1667062299 Только камни 2666 v3 Состав: HUANANZHI X99-F8D LGA2011-3 Xeon E5 2666 v3 - 2 шт. Кулера для CPU - 2 шт. 8G DDR4 2133 REG ECC память - 2 шт. 128G M.2 NVMe SSD (китайский) - 1 шт. Комплект был запасной, куплен целиком мной лично, заменены в нем только камни (изначально были 2690 v3) Все проверено, запускается. Цена 22000 руб. В Москве.
ДОНАТ для разработки BIOS и S3TurboTool
ser8989 - поддержка сюда 5366-7два80-9045-9598 (МТС-Банк). Для Кошака Qiwi +7-902-два13-33-10 или 4276-6900-10два6-7273 (Сбербанк). Большое спасибо!
У кого JINGSHA (Kllisre) X99-D8 с BIOS новее чем 15.04.2020 просьба поделится дампом.
При обращении на форум с проблемой не работоспособности или не стабильной работы вашей сисемы ОБЯЗАТЕЛЬНО указываем процессор, материнскую плату (ревизию) и ее чипсет, ОЗУ (разгон), наличие анлока и андервольтинга, дату BIOS и другие необходимые параметры. Учасники форума не обладают экстрасенсорными способностями!
Последний раз редактировалось m026 03.09.2025 12:15, всего редактировалось 878 раз(а).
E5-2670 V3 частота низкая, для игр посмотрите в сторону то же дешевого 2640v3.
Xaero777 писал(а):
В интернете нашёл спецификацию, и там указано что она single rank 16 banks
В шапке темы написано. - десктопная DDR4, точно заработает та которая, имеет 16 banks. Десктопная память которая имет 4 и 8 banks работать не будеть!!!.
Xaero777 писал(а):
материнка
Самая дешевая и система питания 3+3, макс 90w, а вы собрались ставить проц 120w.
Junior
Статус: Не в сети Регистрация: 17.07.2022 Фото: 1
mt01 писал(а):
Чип и софт вроде беспроблемные, гайд рабочий. Все FF были скорее всего из-за плохого контакта или неправильного подключения.
Советую установить NeoProgrammer или AsProgrammer_2.1.0.13_fix У этих программ есть автодетект. Если он срабытывает и чип определяется, значит подключено правильно.
Не спеша, аккуратно установить прищепку, воткнуть программатор в усб, запустить софт и нажать автодетект. Автодетект может выдать несколько вариантов, выбрать подходящий. Если автодетект сработал и чип определился, то выполнить чтение, должно занимать 2..3 минуты. Слишком долгое чтение означает или плохой контакт прищепки, или недостаток питания- попробовать поменять порт усб. По окончании чтения выполнить сравнение, запустится повторное чтение и сравнение с содержимым буфера. Если удачно, то сохранить полученный дамп. *дамп будет отличаться от выложенного на сайтах. *после включения системы дамп будет отличаться от снятого ранее.
Проверить дамп на валидность можно по наличию 16 байт со значанием FF, а после сигнатуры 5A A5 F0 0F в начале файла. Далее этот дамп можно подсунуть программе UEFITool, она должна без ошибок показать структуру файла со всеми регионами. Можно также открыть дамп программой AMIBCP (5й версии), она должна показать структуру меню. Если все манипуляции успешны, то дамп корректен.
Member
Статус: Не в сети Регистрация: 15.08.2017 Фото: 209
rusbelarus Все подключенные nvme диски должны отображаться списком в: Advanced > NVMe Configuration

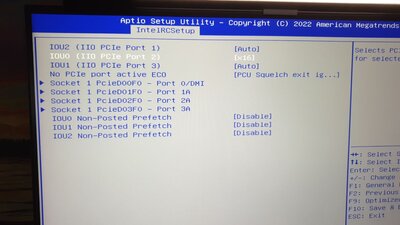

Если список пуст, то проверить: IntelRCSetup > IIO Configuration > IIO #1 Configuration > IOU0 (IIO PCIe Port 2) = "авто" Попробовать установить х16 или или х4х4х4х4 (сохранить и перезагрузиться).

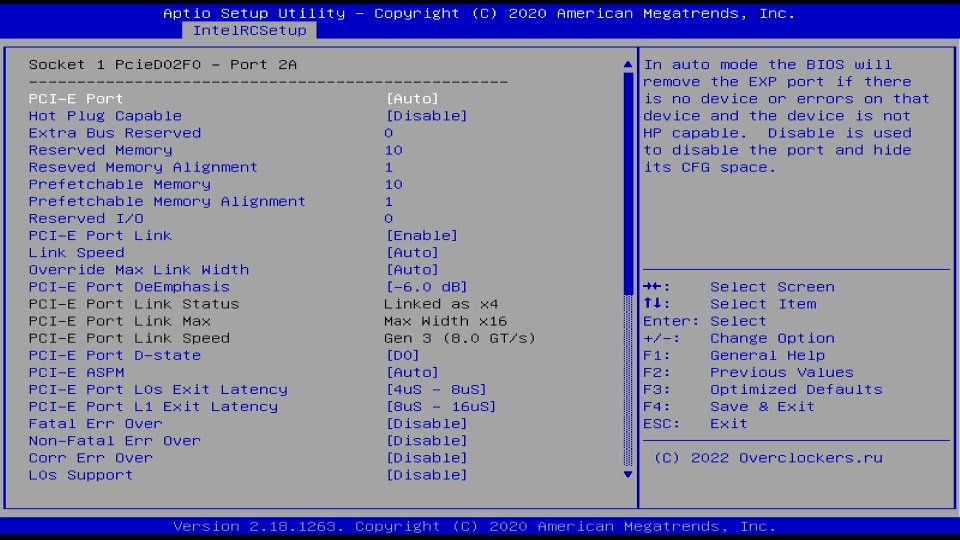

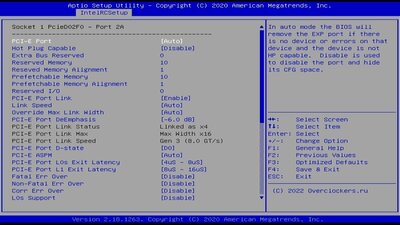

В меню IntelRCSetup > IIO Configuration > IIO #1 Configuration > Socket 1 PcieD02F0 - Port 2A должно быть как на картинке:
картинка
Вложение:
ок.jpg [ 161.05 КБ | Просмотров: 4947 ]

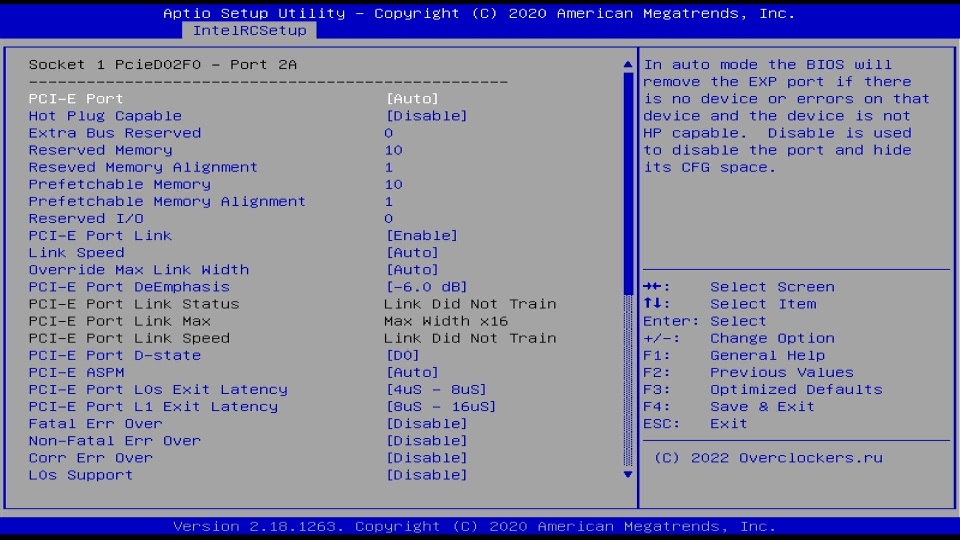

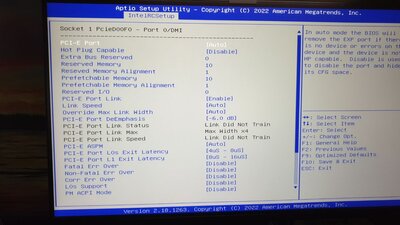

Параметры: PCI-E Port Link Status PCI-E Port Link Max PCI-E Port Link Speed показывают статус текущего подключения. Надпись Link did not train будет означать, что система не видит оборудования на данном порту.
картинка
Вложение:
неок.jpg [ 161.8 КБ | Просмотров: 4947 ]
Поскольку линии pcie идут напрямую от сокета к коннектору nvme, то причиной может быть плохой контакт с любой стороны. Осмотреть с лупой колодку nvme, переустановить второй(левый) цп с осмотром сокета и протиркой брюха цп обезжиривателем.
p.s. надеюсь диск ставите в нужный слот, он подписан как Ultra.M2. p.p.s. nvme на этой плате подключен к socket1 IOU0 (Port 2)
Junior
Статус: Не в сети Регистрация: 20.12.2022 Откуда: Украина
Привет всем, помогите пожалуйста с проблемой, купил пк на б/у рынке, стоит материнская плата Huananzhi x99 f8 с 32 гб оперативной памяти, но в системе только определяется 16 гб, и в биосе на 4 плашках памяти написано что 4 плашки он видит как 4 гб, а остальные 4 видит как 0 гб, уже не знаю что делать, и как с этим бороться.
Всем привет. Имею систему с материнкой Huananzhi X99-F8 и E5 2696v3. Установил два M2 NVMe накопителя: Samsung 1Тб PM9A1 (в слот ближе к CPU) и Reletech P400 EVO PCIE 4,0x4 2Тб (в слот ближний к M2-WiFi). На Samsung установил Windows 11. Оба накопителя должны показывать скорость в Crystal около 6000-7000 Мбайт/с, но в реальности у Samsung ~800 Мб/c, а Reletech ~1500 Мб/с. В "Диспетчере устройств" видно, что драйвера для "Контроллер накопителя NVMe" подтянулись от Microsoft от 2006 года. Возможно дело именно в драйверах, пробовал ставить и сайта Huananzhi, но винда не приняла их для этих контроллеров. Кто-нибудь боролся с подобным?
Advanced member
Статус: Не в сети Регистрация: 30.03.2017 Откуда: Москва/Вешняки Фото: 11
evkup писал(а):
В "Диспетчере устройств" видно
смотри режим передачи твоего диска(в СristalDiskInfo например), +должны, не обязаны ибо должны они это на 4 линиях PCI-e 4.0(что не грозит твоей материнке&процу)
Junior
Статус: Не в сети Регистрация: 02.08.2022 Фото: 34
Как я колхозил "кастомный" радиатор VRM.
Эскпириенса ради и подготовки к разгону для задался я идеей улучшить пассивное охлаждение цепей питания процессора на материнской плате Athermiter/PlexHD ZX99-EV3 v1.31, а именно - mop-транзисторов, они же мосфеты. Готовые решения по цене от 1.5к руб меня огорчили, так что я первым делом посмотрел в сторону производителей алюминиевых профилей различного назначения, рассчитывая использовать наиболее подходящий по форме. Тут-то я и наткнулся на производство радиаторов охлаждения (хлыстами по 3 метра).
Выбрал парочку
Заказал. Отрезали два куска по 90мм, по 120руб каждый
Пока ещё стоит родной радиатор

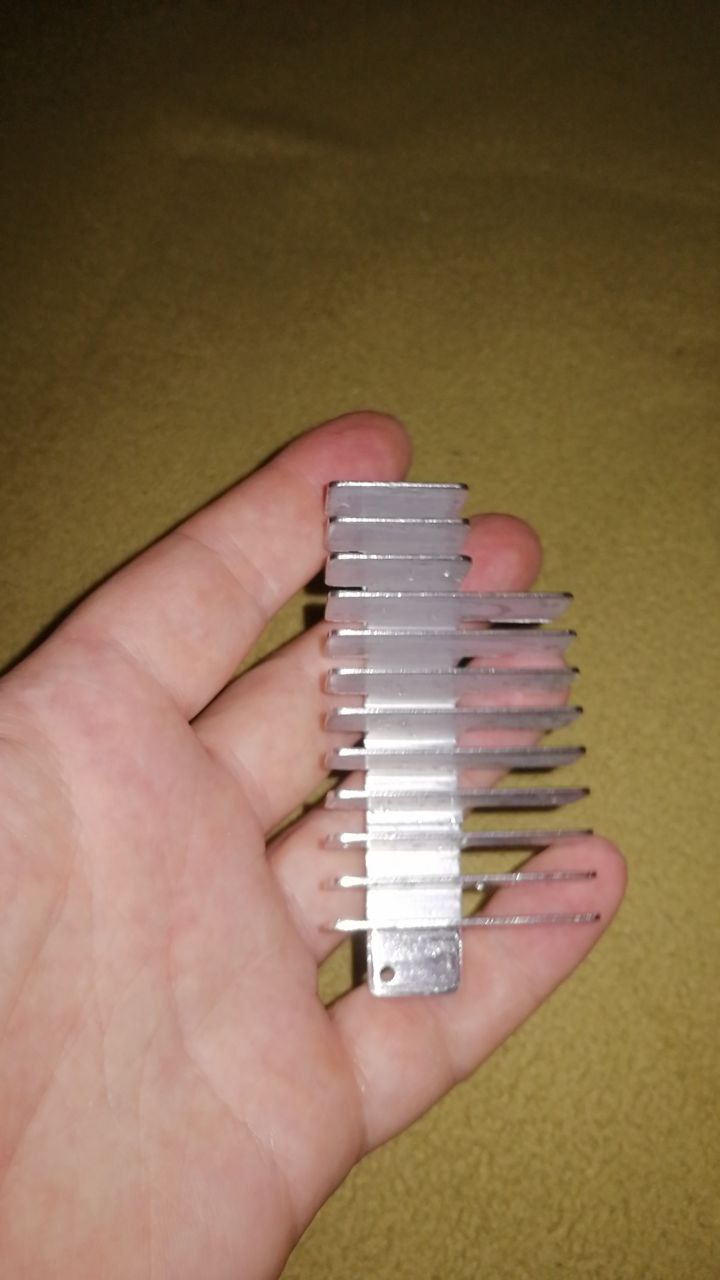

Размечаем-пилим-сверлим
Тут оговорюсь для особо дотошный) Работы проводились "на коленке". Без тисков и верстака. Буквально одной рукой удерживал заготовку, другой - болгарку/ножовку/напильник. Поэтому неровности (ну и ещё немного - из-за врождённой криворукости).

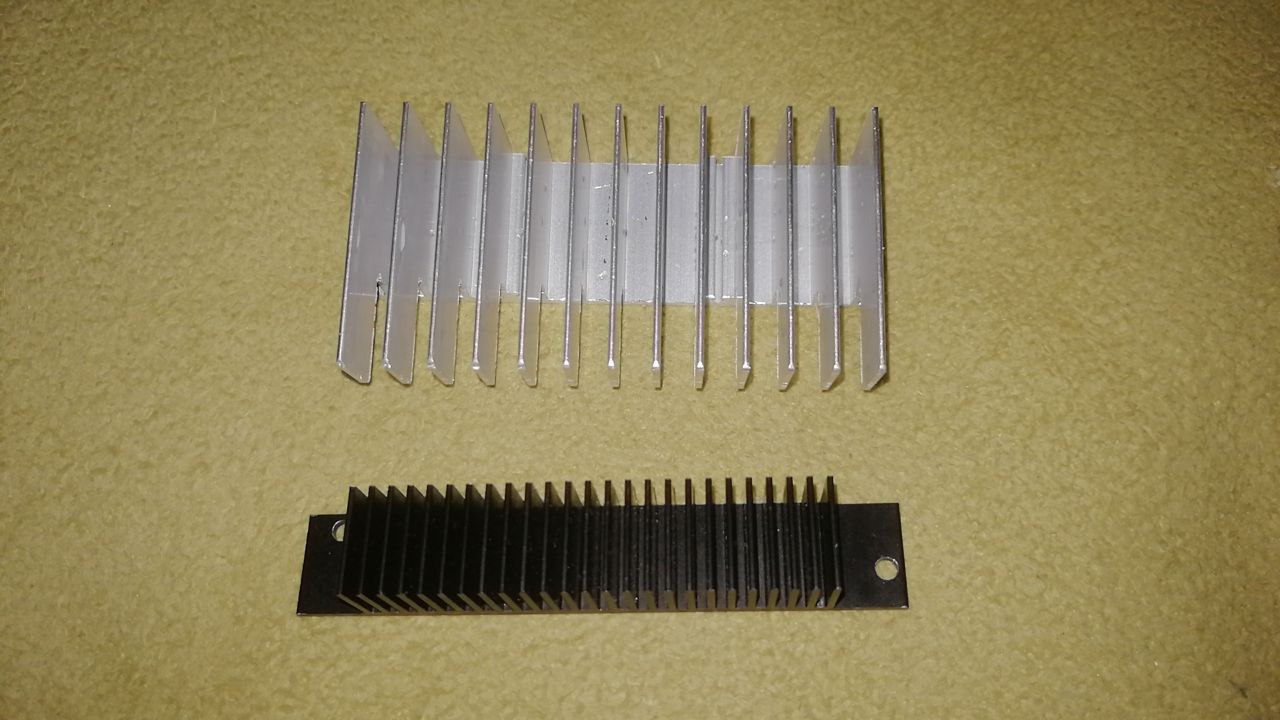

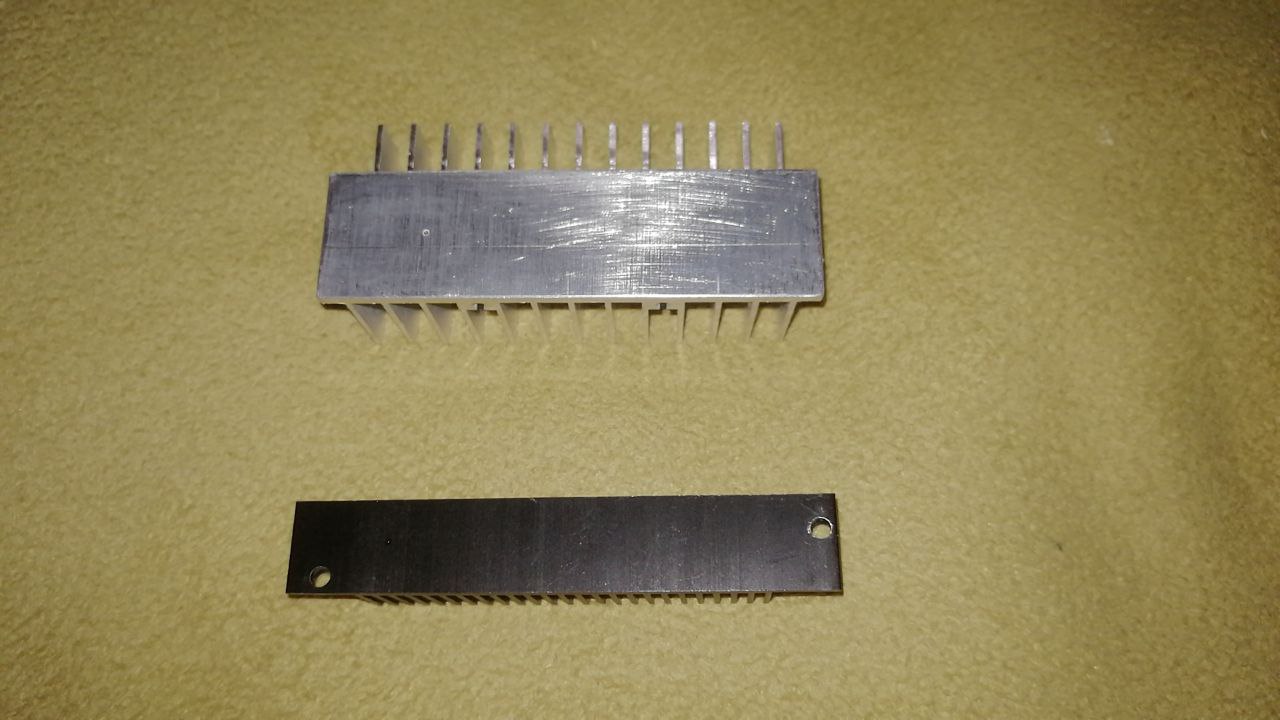

Сравнение дефолтного и свежеизготовленного
Так же было принято решение смонтировать "ответную часть" на задней стенке материнской платы. Преследовало это две цели: Дополнительный отвод тепла (основной радиатор снимает тепло с, условно, "крышки", а задний - с "ножек"). Усиление конструкции. Новый радиатор, конечно, не настолько тяжёл, что бы сломать текстолитовую доску, и тем не менее "запас карман не тянет" (с).
Дополнительный апгред. На материнке отсутствуют датчики температуры цепей питания, посему: Был приобретён цифровой термометр с выносным щупом (~100р)
тыц
В радиаторе было рассверлено отверстие 4.2мм (не спрашивайте),
тыц
куда и был вмонтирован щуп, покрытый термопастой для заполнения всех зазоров. Циферблат установил в слот под внешний диск (был такой на корпусе).
тыц
Собираем, прокладывая термопрокладку (я использовал недорогую ProThermal 0.5мм, ~300р). На качественную (и дорогую) не хотелось тратиться, т.к. одна из целей - "ультрабюджетно".

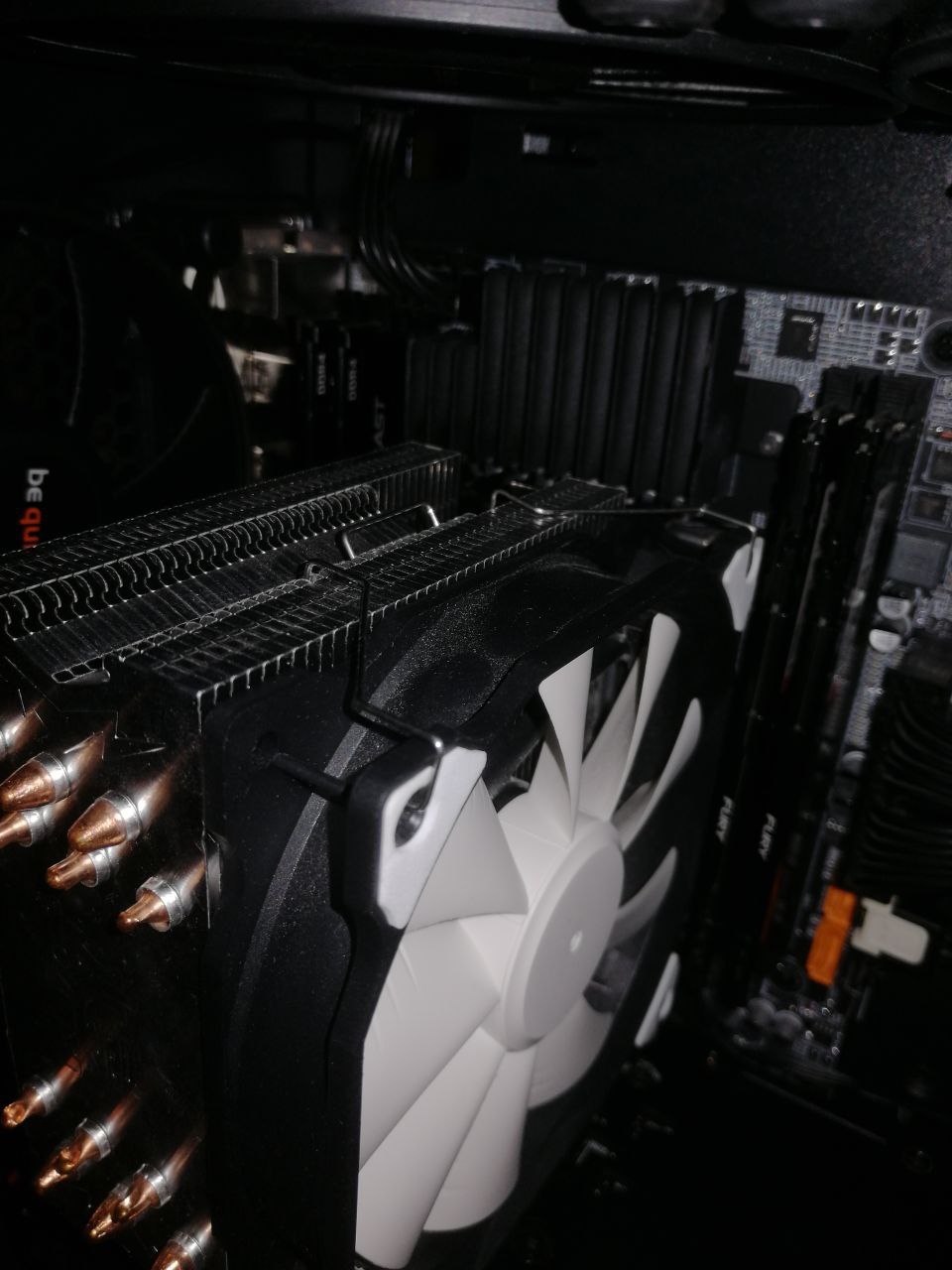

Собрали.

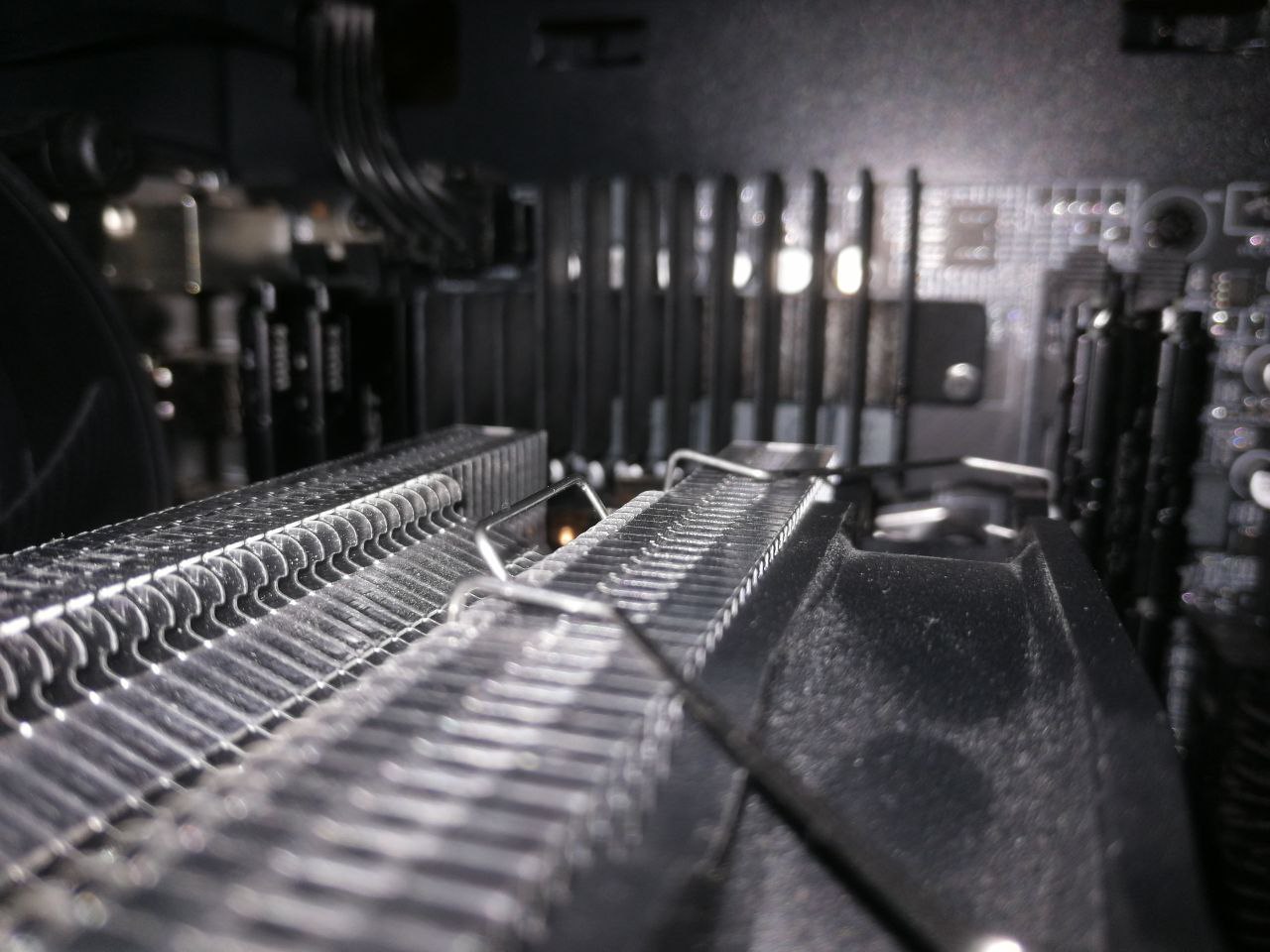

Если вам кажется, что где-то радиатор касается посторонних контактов - это не так) Это термопрокладка, которая есть диэлектрик. Если вам кажется, что заблокирована защёлка башенного радиатора цп - нет, не заблокирована. Башню можно снимать, не трогая радиатор VRM.
Так же, если понадобится усилить охлаждение, на задней крышке корпуса есть место под 80мм вентилятор. По задумке конструкторов корпуса там место для 80*25 вентилятора. Часть места занята ответной частью, но 80*15 там отлично встаёт.
тыц
На сам радиатор, слегка его доработав, можно установить один-два вентилятора 30-40мм. Потестируем, посмотрим.
swed, Ок. Где купить? Как заказать? Что делать, если ты из другого города? Рассказывая интересно о том, что где-то и что урвал и не говорить где и как, это как-то не алё...
Я вот так сделал, такой как у вас профиль по нормальной цене не нашел, получалось то на то что готовый купить.. Использовал что нашел на алике по нормальной цене, чтоб игра стоила свеч, а на обратную сторону воткнул тот радиатор что стоял с завода(на первых двух фото черный, но можно было и из того же радиатора вырезать, осталось еще достаточно)
На хуане TF один раъём 4000 другой 2000, т.е. это теоретическая максимальная пропускная способность, реально будет меньше конечно же.

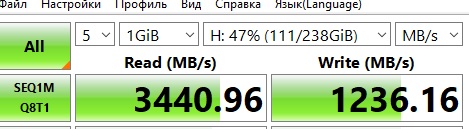

в Crystal "Режим передачи" для верхнего М2 "PCIe 3.0 x1 | PCIe 4.0 x4", для нижнего (ближе к M2-WiFi) "PCIe 2.0 x4 | PCIe 4.0 x4". Это уже аппаратные ограничения интерфейсов на плате? Драйверами не поправить?
Добавлено спустя 13 минут 40 секунд:
Fed3 писал(а):
У меня Huananzhi TF в верхнем тоже стоит Reletech P400 младшая модель работает какт надо, специально драйвера не ставил, винда 10 все сама.
У вас Win10, у меня - Win11 (драйвер устройства "Стандартный контроллер NVM Express" Microsoft 21.06.2006 10.0.22000.1042). Можете посмотреть, какой у вас драйвер на Win10? На X99-TF другие контроллеры NVMe стоят, чем на X99-F8 ?
Advanced member
Статус: Не в сети Регистрация: 30.03.2017 Откуда: Москва/Вешняки Фото: 11
evkup писал(а):
Можете посмотреть,
пока не поправишь режим передачи на PCIe 3.0 x4 бесполезно смотреть дрова, PCIe 2.0 x4 это вроде норма для того(второго) слота в котором такое показывает.
Junior
Статус: Не в сети Регистрация: 11.11.2022 Откуда: KZ
mt01 писал(а):
rusbelarus Все подключенные nvme диски должны отображаться списком в: Advanced > NVMe Configuration
Если список пуст, то проверить: IntelRCSetup > IIO Configuration > IIO #1 Configuration > IOU0 (IIO PCIe Port 2) = "авто" Попробовать установить х16 или или х4х4х4х4 (сохранить и перезагрузиться).
В меню IntelRCSetup > IIO Configuration > IIO #1 Configuration > Socket 1 PcieD02F0 - Port 2A должно быть как на картинке:
картинка
Вложение:
Вложение ок.jpg больше недоступно
Параметры: PCI-E Port Link Status PCI-E Port Link Max PCI-E Port Link Speed показывают статус текущего подключения. Надпись Link did not train будет означать, что система не видит оборудования на данном порту.
картинка
Вложение:
Вложение неок.jpg больше недоступно
Поскольку линии pcie идут напрямую от сокета к коннектору nvme, то причиной может быть плохой контакт с любой стороны. Осмотреть с лупой колодку nvme, переустановить второй(левый) цп с осмотром сокета и протиркой брюха цп обезжиривателем.
p.s. надеюсь диск ставите в нужный слот, он подписан как Ultra.M2. p.p.s. nvme на этой плате подключен к socket1 IOU0 (Port 2)
Прежде всего, спасибо за ответ!

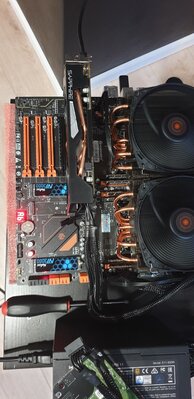

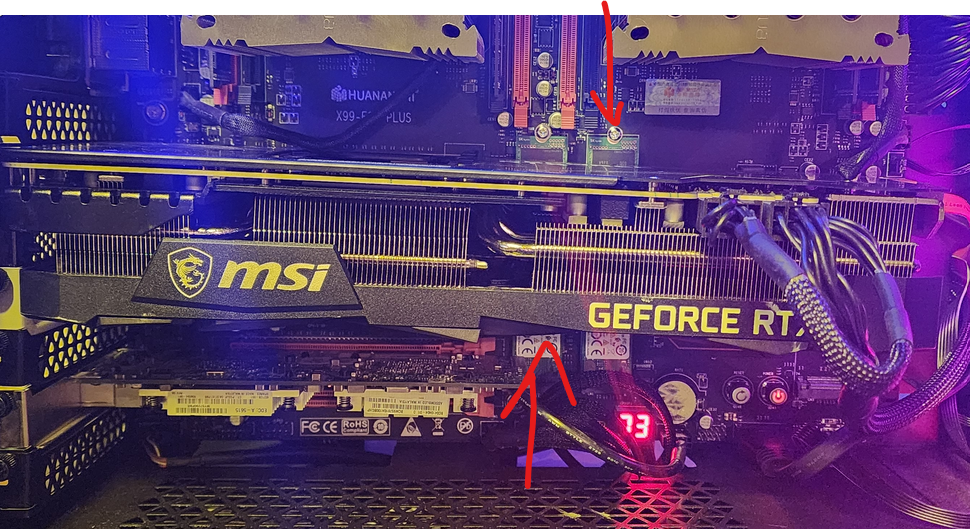

Но сожалению без положительного результата Уже от отчаяния и усталости "пихал" во все три порта, как на фото во вложении, не знаю какой из них ультра. Ставил х16 или или х4х4х4х4. Смотрел колодки с фонариком, все ровно, контакты припаяны. Проц протирал. Подключал sata hdd, его видит.
Может быть брак без видимых повреждений?
Смотрел в отзывах фото покупателей, по два нвме суют в порты и пишут все ок с коробки запустилось (тоже фото приложил).
пока не поправишь режим передачи на PCIe 3.0 x4 бесполезно смотреть дрова, PCIe 2.0 x4 это вроде норма для того(второго) слота в котором такое показывает.
