Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

BY_Pashka
Ну лично я так память гоняю). А проц по 6 часов в линх авх)

В Linx 15 прогонов на ALL - если нет невязок и ошибок, то ок. А потом с флэшки загрузочной полный цикл memtest86 (4 часа на 16 гигах). Иначе я не верю в разгон теперь. Печальный опыт- ничего больше.

Nas_tradamus
95 Прайм лучше мемтеста

вот так и живём... попробовал поставить обратно - сразу провал в аиде. Плюнул, пересел на битдефендер)

Ну что, пора ещё поиграть с памятью... Пока 2х16 корсары LPX 4000 выше 3800 я не завёл ни на каких таймингах и напругах, ВООБЩЕ. Только по шине можно от 3800 дальше идти уже. C XMP вообще никак не заводится. Что забавно - видал в сети человека с msi itx, у которого пашет на 4000, но больше ни у кого не завелись из тех, что встречал.

Ну что, пора ещё поиграть с памятью... Пока 2х16 корсары LPX 4000 выше 3800 я не завёл ни на каких таймингах и напругах, ВООБЩЕ. Только по шине можно от 3800 дальше идти уже. C XMP вообще никак не заводится. Что забавно - видал в сети человека с msi itx, у которого пашет на 4000, но больше ни у кого не завелись из тех, что встречал.[/quote]

Может все вместе напишем в поддержку AsRock и скажем - че за хрнеь ребята, а н у быстро выкатили поддержку памяти) а то даже на около топовых платах 4333+ ничего завести не можем

p.s. скрин настроек выложу по позже)
когда мне кто нибудь расскажет как вложения убирать под спойлер)

tayz0n полно же инструкций..
вот например..
http://vladmama.ru/forum/viewtopic.php?f=545&t=214653

Да не, эти палки и на других платах не хотят заводиться на 4000, я уже говорил, что не понимаю смысла ставить xmp 4000 на 16-гиговых палках.

Только лучше выбирать spoiler= и после равно вводить краткое описание скрытого.. например разгон проца и памяти пишем после = 4400_3600
или просто))- тыц

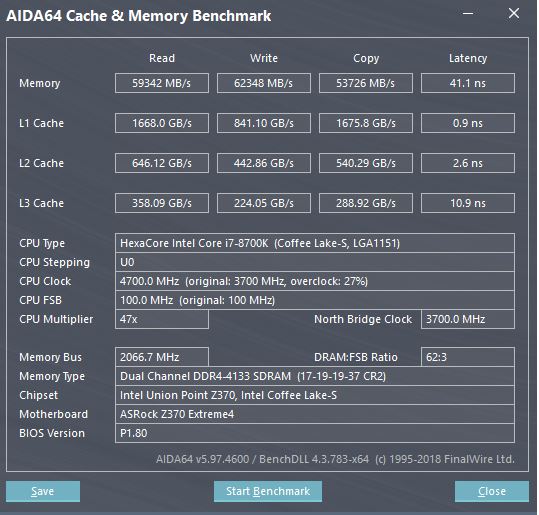

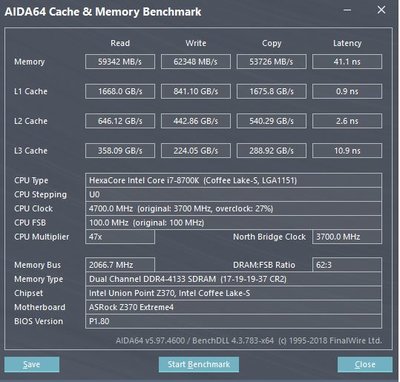

Ловите скрины 17-19-19-37- на 4133Mhz
и

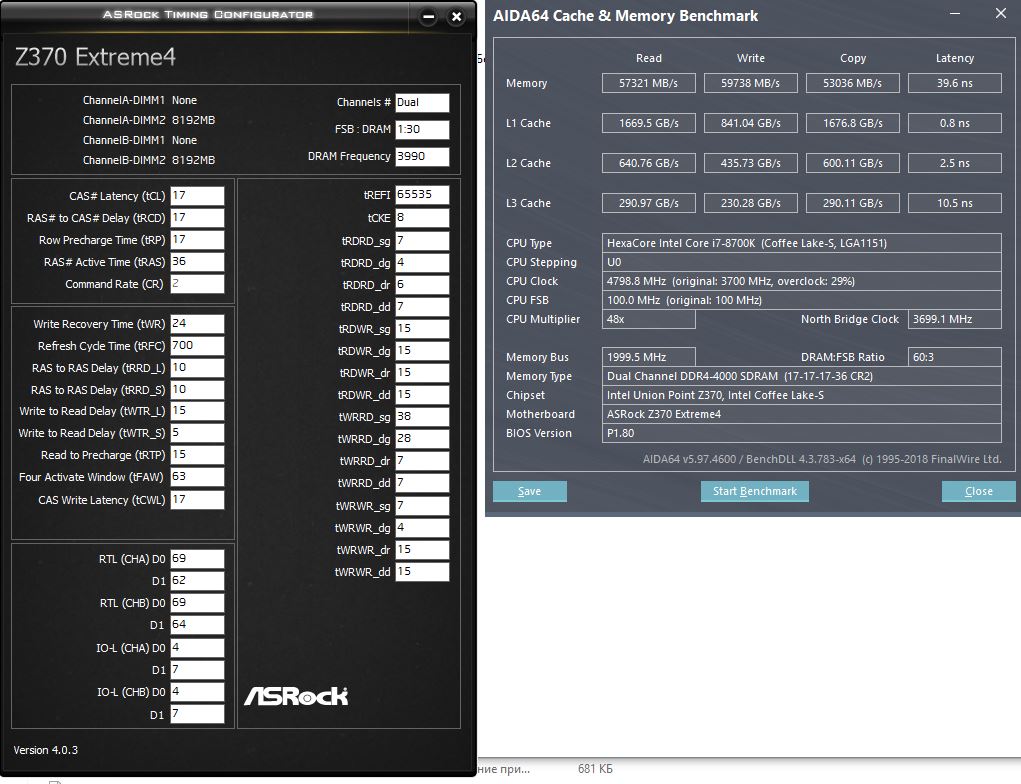

Тут еще попробовал память завелась на 17-17-17-36 (4000Mhz) (пока вроде стабильно)


4133Mhz аида рисует чуть лучшую производительность
думаю на чем теперь остановиться)

tayz0n
Ну и стоит оно того? При том у меня без кукурузного tREFI в 65к+

что за память?

tayz0n
b-die в исполнении
Имя модуля Patriot Memory 3733 C17 Series ...
Я их купил не потому что ололо радиатор и 3733профиль, а потому, что 8гб самсы 2 штуки выходили на 1400 дороже... И 3400 планки дороже были... Видать старый завоз был.
Вот с кукурузным tREFI

Ясненько)
а на сколько опасен вольтаж памяти выше 1.40v ?
На что он влияетцелом больше на температуру VRM или сам проц может деградировать?

Добавлено спустя 45 минут 15 секунд:
P.s. пробил возможный предел памяти по более менее адекватным таймингам - 4166mhz 17-18-18-37 tREFI 65535
В общем это предел мат платы) как пишут в инете всего 2-3 модели плат выпущено на Z370, на которых можно взять стабильные 4266 и выше

У меня на постоянке 1.41 3866 16-16-32-2 (как сказал кто то серьезный, теоритический предел 1.65 вроде, но все рекомендут выше 1.45 на постоянку не ставить) на проц вольтаж димслотов не влиялет тут за вцсса вццио надо смотреть больше. Показатели аида линкса близки к максимально достижимым на 5 гигагерцах. Выше только у совсем серьезных ребят которые на 4600 память гонят. )

Я в итоге остался на 4.8Ghz повсем ядрам AVX на 1.280 vcore
Память вышел 4133MHz не хочет) но от добра добра не ищут)
и так устраивает все
Linx и ADIA stress test проходит

Testmem5 прогони , у меня проблема на 4500мгц. То ошибок нет , то появляются.

Полный цикл прайм гоняет примерно 21 час.
Где-то видел критерий стабильного разгона проца на иностранном форуме: час 1344 для 4/4, 2 часа для 6/6, 3 часа для 6/12. В таком режиме, ессно, проверяется только ядро.

Стоит. Но вот найти бы профили 4500/19 от Gskillz в ASRock Timing Configurator. Уверен на 99% что проблема стабильности во 2 и 3 таймингах. Бывает на 2 раза норм мемтест5 пройдёт , а на 3 ошибка.

Я тут окончательно запутался со всем этим)
У меня в LinX 0.9.1 было всего 250 Gflops а потом мне посоветовали тайминги подкорректировать - память завелась без проблем, - включаю LinX прогоняю тест и смотрю как после смены таймингов tRAS, tRFC и tFAW - TDP проца в некоторых местах стал 193W вместо 149W с старыми таймингами (vCore начал улетать до небес - типа 1.449v) а температура выросла до 98градусов
НО! при этом прибавился Gflops - вместо 250gflops - стало 345 gflops
Стоит ли мерить производительность в GFlops в принципе? допустим на рендер тестах выросший параметр Gflops никак не сказался.
По сути температура выросла и энергопотребление.

И еще такая фишка - если ограничить vCore до 1.230v и LLC до Level5 - процу даже в стоке без разгона нехватает напруги и LinX вылетает.
Тут я уже совсем ничего не понимаю =)))

зачем такие заоблачные частоты на cpu и озу)
