Alexey200
понимаешь, есть некая разница между платами на 790 чипсете, которая может достигать нескольких раз в цене... так же и Z690,.... это вот, представь как и авто ... у всех почти, 4 колеса... аналогию надеюсь ты понял.

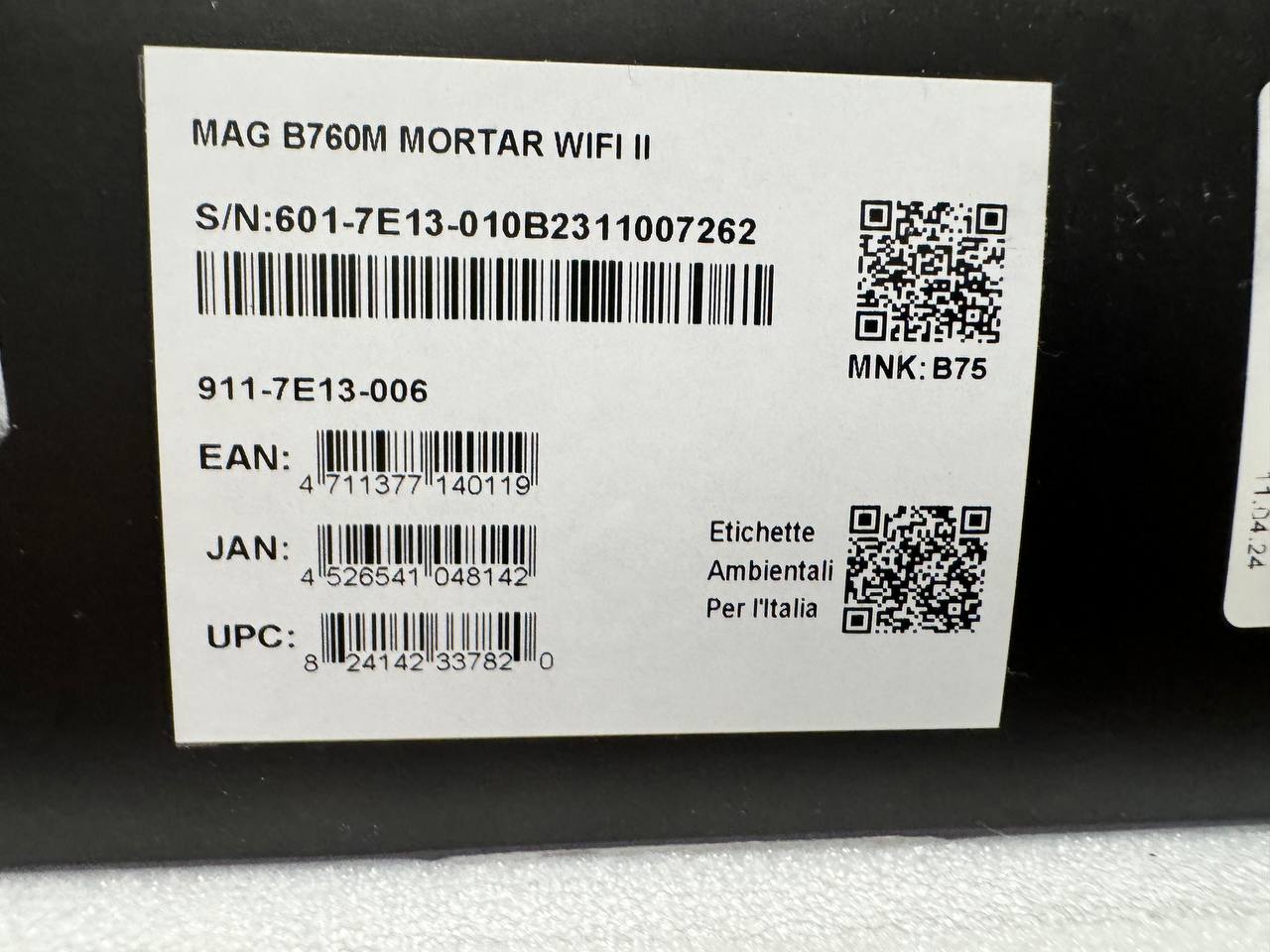

Подскажите пожалуйста, мат плата MAG B760M MORTAR WIFI II, насколько понял по серийнику сделана в ноябре 23 года. Проц i5-14600k хочу взять. Правильно ли понимаю, что биос не нужно обновлять? Не хочется в сервис нести..
(тут версии биос по датам https://ru.msi.com/Motherboard/MAG-B760M-MORTAR-WIFI-II/support#bios)

Приветствую всех.

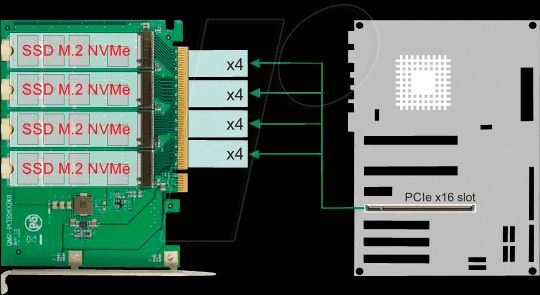

Может кто то сталкивался на практике и подскажет,как узнать,поддерживает ли материнка от гигабайт GAMING X AX (rev. 2.0) на чипсете Z790 разделение линий pci-е то есть бифуркацию по схеме x4x4x4x4? в настройках биос ничего подобного не нашел,но возможно у вендора эта функция называется по другому

читайте инструкцию, и в настройках биоса повнимательней


стр. 19 из BIOS Setup Guide 2024-07-21

PCIE Bifurcation Support
Allows you to determine how the bandwidth of the PCIEX16 slot is divided.

там(в настройках) PCIE Bifurcation Support x8/x8 только значится или авто, а как оно там распределится - вопрос.

спасибо. нашел нужный раздел в биос



да только этот режим доступен в настройках. в принципе, меня так устроит. не понятно только до конца,указанный x8/x8 применится ко всем или только к одному конкретному разъему pci-е?

13-14 поколение intel поддерживает только такую: CPUs allow only for bifurcation to x8/x8

"S/S Refresh/HX-Processor Line
PCI Express* Bifurcation
— 0 = 2 x8 PCI Express*
— 1 = 1 x16 PCI Express* (default)"

кому интересны подробности, ищем и читаем: "13th Generation Intel® Core™ and Intel® Core™ Processor (14th Gen) Datasheet, Volume 1 of 2”

спецификации на 124й странице посмотрел. благодарю. что касается именно модели GAMING X AX rev. 2.0,есть информация,что у нее первый PCIe x16_1, подключен к процессору. Остальные два PCIe x16 подключены к чипсету Z790. при этом, перераспределения линий на PCIe x16_1 нет и оставшиеся два слота PCIe x16 работают в режимах x4. как именно будет на данной материнке работать адаптер на 2 ссд м2 в 2 или 3м слотах PCIe x16 , пока что для меня вопрос

это всех плат так. но...
но как всегда есть нюансы

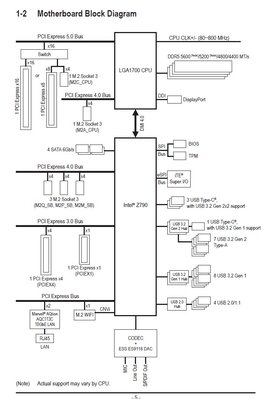

1) вот к примеру у мастера по спецификации

1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16)
* The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.
* The PCIEX16 slot shares bandwidth with the M2C_CPU connector. The PCIEX16 slot operates at up to x8 mode when a device is installed in the M2C_CPU connector.
блок схема:

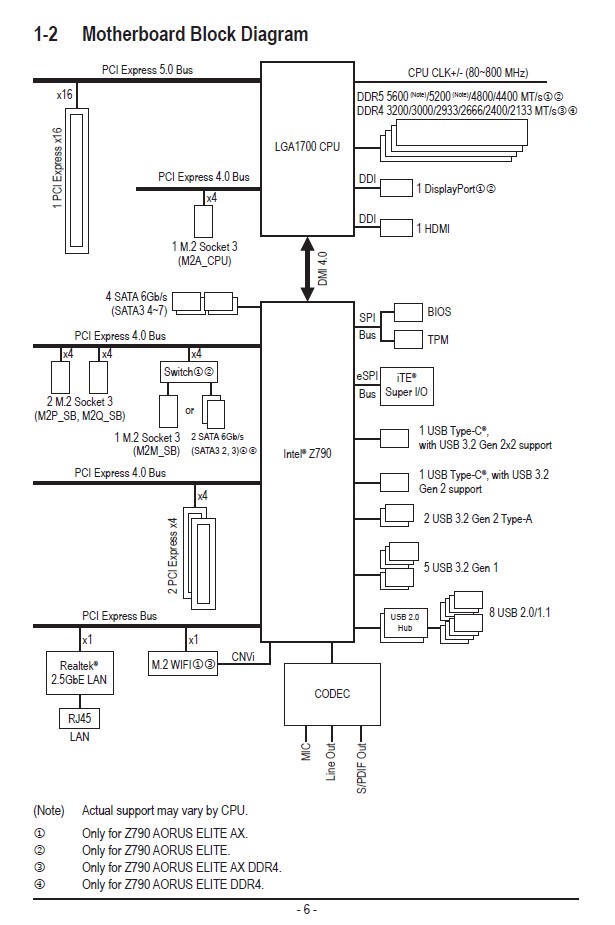

2)у Z790 AORUS ELITE AX по спецификации, отсутствует bandwidth с NVMe SSD
1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16)
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.
блок схема:

я не знаю по чему в RTFM к вашей плате нет блок схемы, было бы чуть понятнее
но могу предположить, что если на плате отсутствует bandwidth с NVMe SSD, то он должен работать по другому, но это не точно

у материнок от асус на аналогичном чипсете нашел спец таблицу с подробным описанием всех режимов бифуркации для каждого конкретного слота PCIEX16 и сколько ссд м.2 на него можно подключать https://www.asus.com/ru/support/faq/1037507/ у гигабайта же просто общими словами- да дескать разделение линий есть,но на каких именно разъёмах поди разберись. вся интрига в том,что когда привезут адаптер, заведется ли он вообще на PCIEX16 _2 или PCIEX16 _3 слотах,а если заработает,то сколько дисков из 4х через него можно подключить,как их будет видеть ОС

Всем привет! Проблема с материнкой Gigabyte z790 Gaming X rev 1.0
Независимо от прошитого биоса, сейчас на предпоследнем, материнская плата можент виснуть при старте, пару секунд и висит. Может виснуть при уже загруженной винде, либо может сразу, а может чуть позже. А может стартовать, но не грузится, т.е. комп включился, но черный экран, иногда стартует с 5 или 6 раза.
Брак?

Как ты понял, что виновник - МП? А не ОЗУ, не ЦП, не ВК, не прочее железо?

потому что эта мать стояла на другом компе с 13 поколением, там было также. А на текущем компе, который работал 1.5 года на ddr4 была заменена мать и память.

Тем более непонятен твой вопрос тогда. Если уверен, что дело в мп - то она неисправна конечно

Полезная инфа:
Материнка Gigabyte Z790 GAMING X + 13700KF, сидел на BIOS версии "F6", всё было норм, поставил самый новый - "F11d" и вольтаж на проце стал почти 1.4 вольта, хотя на том же F6, F7, F8, F9, F10 версиях BIOS в тех же условиях вольтаж до 1.3.

Добавлено спустя 6 минут 32 секунды:
Во всех случаях BIOS в стоке сразу после обновы сам запускает Windows, условия теста так же одинаковые, ошибки точно нет, я шил 11ый два раза.
Вывод: Следите за вольтажом после обнов.

Для 13 серии, особенно если речь не про 13900к вообще не следует обновлять биос, а на 13900к проще настроить TVB на заводскую работу или выключить его вовсе.

Пытаюсь потихоньку покупать все себе для апгрейда.
Мне понравилась сама идея процессора 12490F, но его нет в списке поддерживаемых материнкой MSI MAG B760 TOMAHAWK которую я уже купил, этого процессора нет, хотя есть 13490F.
Стоит ли пробовать, или можно попасть, что придется потом менять?

skatinich
Я бы не рисковал и брал или i5 12400/12500 (вместо 12490f) или 12600kf. Но в целом покупка MSI MAG B760 TOMAHAWK для ваших целей на мой взгляд не оправдана. Суммарно на комплект материнка, процессор память вы потратите 50к, а эффекта по сравнению с 9600kf практически не будет. Лучше было прикупить ASRock B760M PG Lightning/D4 + 12400f+недорогой кулер. Заменив 9600kf + z370m pro4.

13600К и будет вам счастье на много лет.

Все будет работать. Микрокод такой же, как у других процессоров 12го поколения. Но лучше купить 12600K.
Зачем он нужен, если есть 12700K дешевле?
