От 1 до 3 на канал... Наверное, в биосе где-то пробито это значение. Иначе откуда еще плата может знать, сколько слотов физически распаяно на плате... Как и каналов...

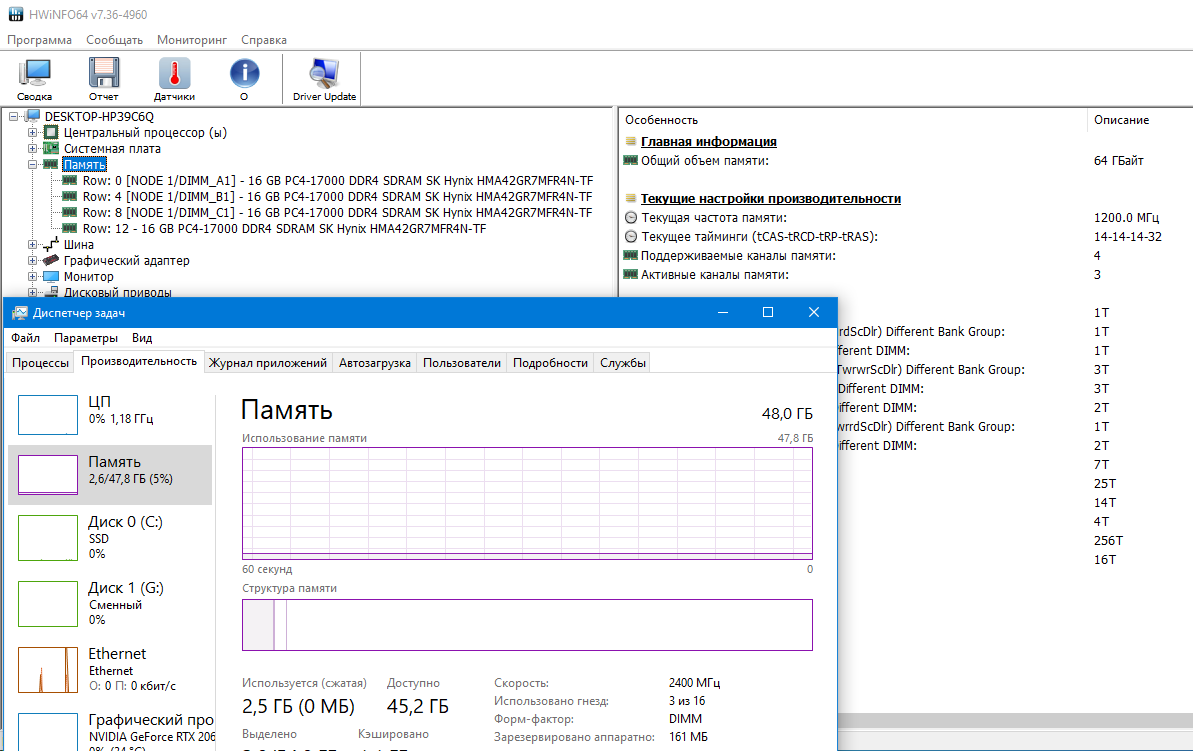

У меня 1 контролерный 4-канальный проц и все равно 16!

Добавлено спустя 41 секунду:

Вроде все понимаете же..

Добавлено спустя 1 минуту 11 секунд:

По картинке, дайте полный скрин настроек, пожалуйста)
Ну или дайте тот ваш биос редактированный вами.

Добавлено спустя 12 минут 18 секунд:

Вот ТУТ все есть же.

Ну мне-то это понятно. и 4х3 = 12, а не 16. Откуда тогда взялось "16"?

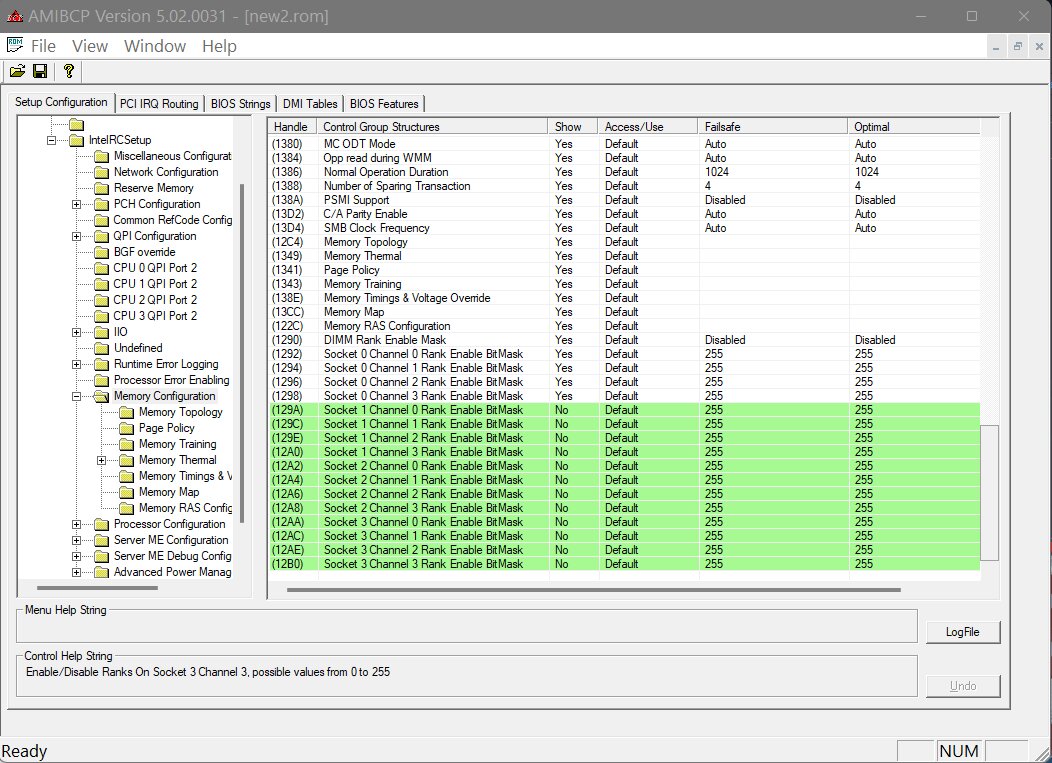

Берёте и в биосе скрываете всё что не относится к нулевому сокету. Только одно дело скрыть - в биосе просто не будет отображаться, а другое дело - отключить. Т.е. скрываете всё, что не нужно и отключаете всё ненужное.

Сами, всё сами.
Сами делайте свой кирпич.

Какой? Профиль не заполнен, в подписи не указано...

Добавлено спустя 30 секунд:

Затычка стоит пока, 2630v3.

Помогите мне сделать мой кирпич!!!
Без притензий к вам))

Добавлено спустя 6 минут 11 секунд:

Из биоса мутанта?

Добавлено спустя 1 минуту 52 секунды:

Вот это так сказано сильно, что даже Конфуций голову сломает..)

Ну значит.... Эээ... Значит хз...) Значит и моя теория трещит по швам.

Vasya038, если вам Конфуций мерещится между скрыть настройку и отключить, то вам в биосе делать вообще нечего.

Вы разницу между скрыть и отключить понимаете?

Не до конца, я только учусь, тыкните в гайд, пойду покурю.

Ну... Что бы вы в этом инструментарии ни сделали, вы только скрываете настройки. Конкретные строчки в форме. Сути это не меняет.

Да блин, понятно что это чисто косметический эффект, на производительность никак не влияет..Просто хотел отключить лишние строчки в биосе для правильного отображения слотов памяти..Но чет знаний пока не хватает..
Нашел тут тему про биос..Пытаюсь курить..
Неужели так сложно отключить эти долбанные лишние слоты в бивосе?

Ну не скажи.
Можно ведь и отключить по умолчанию, а потом и скрыть. Был ком-порт и нет его. Был SAS и нет его.

Во вас тема, то зацепила....Главное что правильно показывает сколько воткнуто, ну а остальные выше физических слотов не прыгнуть, хоть 100 будет написано.

Если кто-то только учится, то вначале школа, а потом продолжать "учиться, учиться и учиться, как завещал ..."(с)
А если деменция...

наброшу немного
На 2х процессорной F8D показывает 8 из 16 (процессоры 2mc х 2 канала), установлено 8 модулей, всего слотов 8.
На однопроцессорной TF показывает 4 из 16 (процессор 1mc х 4 канала), установлено 4 модуля, всего слотов 4.
В биосе есть меню с 4мя сокетами.
Также в биосе содержатся упоминания про 8 сокетов.
В меню топологии памяти 96 строк.

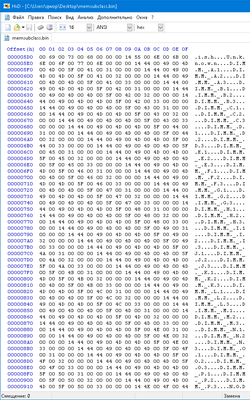

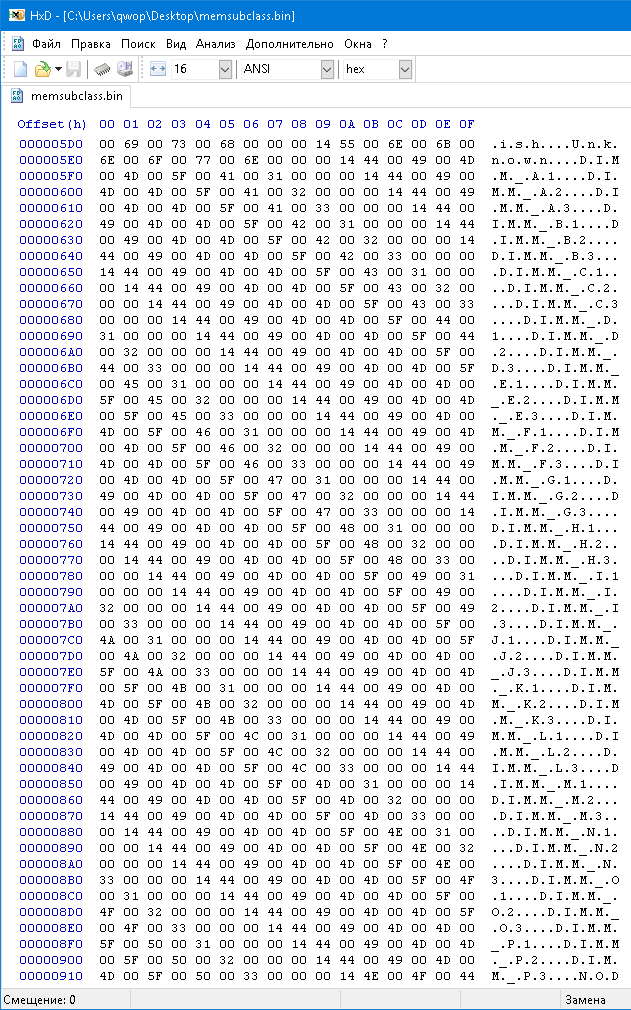

В memsubclass модули поименованы от A1/A2/A3 до P1/P2/P3.
Если отключить там где не надо, это может измениться .

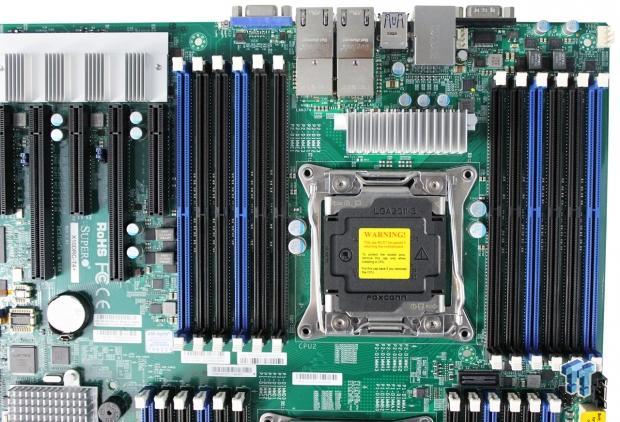

масть с 2 протцами и 24 портами под ддр4 supermicro_x10drc_t4_intel_c612_server_motherboard
может и с 16 портами существует, но тема серверная - индивидуальная (возможно под заказ) а проц походу умеет.


ну а китайцы вырезать лишний код походу забили, черевато и так не на всех сон работает))) к примеру у меня...

7FELIX7, не путайте.
Каналов памяти как было 4 на проц, так и осталось.

Добавлено спустя 13 минут:
7FELIX7, дополнительные палки на канал это так называемое постраничное чтение памяти. Т.е. одна палка отключается и читается другая. Проц может выбрать только три страницы.
На Z-80 это было сделано с помощью верхних адресов и дешифратора сигнала -WR. Как тут реализовано - хз т.к. с проца нет выборки страниц памяти (или я не то смотрел).

Добавлено спустя 10 минут 28 секунд:
В даташите 2011 есть сигнал "DDR{0/1/2/3}_ODT[5:0]" - On Die Termination. Enables DRAM on die termination during Data Write or Data Read transactions.
4х6=24.
И если это именно выборка страниц, то выходит, что можно вообще 6 палок на канал повесить.

У меня такая же в подписи... Я заказал, мне Супермикро индивидуально разработали...) Что проц умеет? Ну тогда сколько должно получиться слотов, а? Опять же не сходится, о чем вам и толкуют.


Ну так я и думал, опять китайцы во всем виноваты.

Уххх аж специально зарегистрировался.

Примерно год назад решил попробовать китайские зионы и платформу 2011-3.
Куплено было хуанан F8 на нувотоне уже шел, 2666в3 и 4*8 ddr 2400 самсунг , т.к. изначально планировал переползти потом на в4 камень.
Биос мне больше понравился от инженера чем от кошака, естественно был анлокнут.
В общем честно говоря на в3 камне ну просто намучался, после сна в 50% мог спорадически вылететь синий экран, и уже привык к тому что в моем случае сна просто нет.
В блюстакс тоже частенько вылетал синий экран ошибка по видяхе, при этом никогда в играх вылетов небыло рдр2 весь прошел без вылетов и GoW , при рендере видео тоже никогда вылетов не было, однако при просмотре видео онлайн, бывало вылетал синий экран...
В общем в октябре цепанул на али 2697v4 за 8000рублей (сейчас чтото они подорожали до 12), т.к. он мало того что намного производительнее, он еще намного холоднее, и решил убрать все шамансво с анлоком, и жить на честных частотах.
Камень я поставил в анлокнутый биос от инженера, все заработало без проблем, ПОСЛЕ ЭТОГО НИ ОДНОГО ВЫЛЕТА, АБСОЛЮТНО СТАБИЛЬНАЯ СИСТЕМА.
Сказать что я доволен, это ничего не сказать.
V4 камни КАТЕГОРИЧЕСКИ СОВЕТУЮ!
Анлокнутый биос инженера точно работает на v4
Все это шаманство с даунвольтингом и анлоком забыл как страшный сон (а я из того поколения кто джамперами из 166ММХ делал 233ММХ на сокете7 и потом на АтлонеХП дорожки токопроводящие рисовал).
Берите v4 камни и не парьтесь.

Я тоже так делал, некоторые 166MMX на 292MHz стабильно работали 83 x 3.5, но на более поздних версиях Интел убрала множитель 3 и 3.5 на 166MMX, остался только 2 и 2.5.
И на Атлоне XP тоже карандашом а затем припоём контакты замыкал.


видимо драйвер руки.sys виноват
если всё сделать правильно, но на хуане F8 анлокнутый v3 отлично работает, включая сон, смартфэн после сна и т.д.

Видимо очень неудачный 2666v3 попался, ПОЛНОСТЬЮ стабильно с анлоком я его заставить работать не смог,
или ошибки по контроллеру памяти, либо по видяхе, а в штатном режиме v3 серия не интересна от слова совсем.
