Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

Kramer1 Видимо от балды, раз такое происходит.
ну ОК

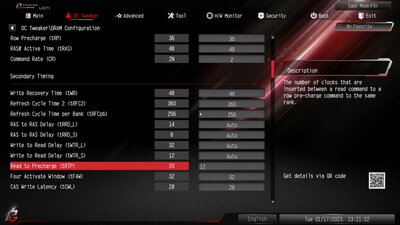

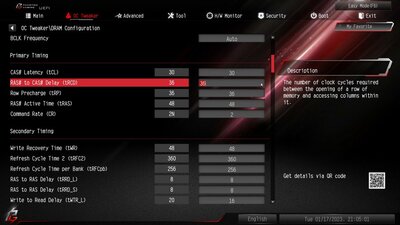

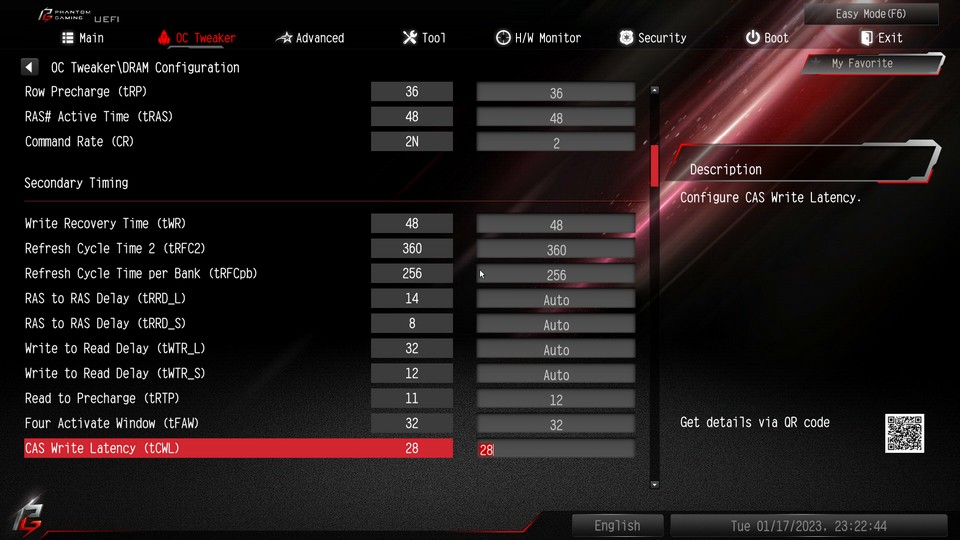

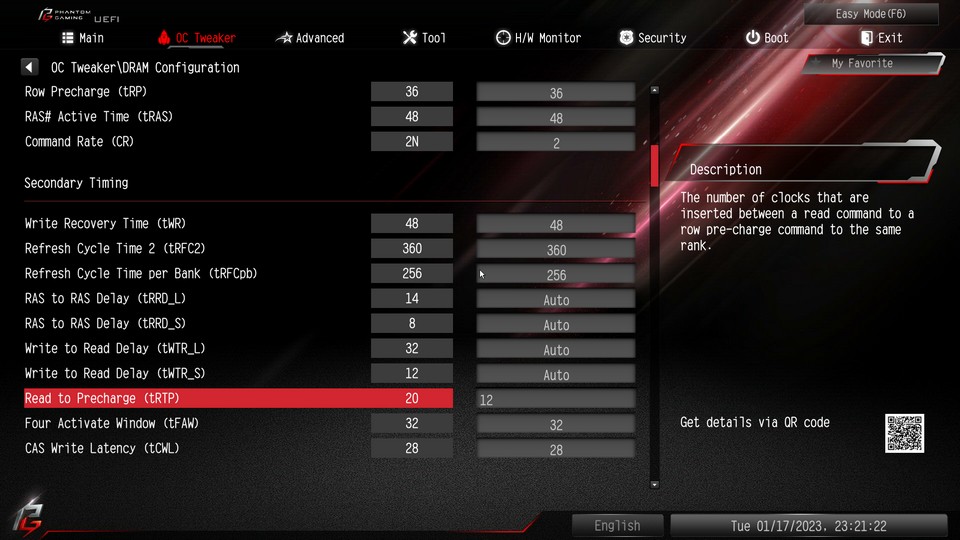

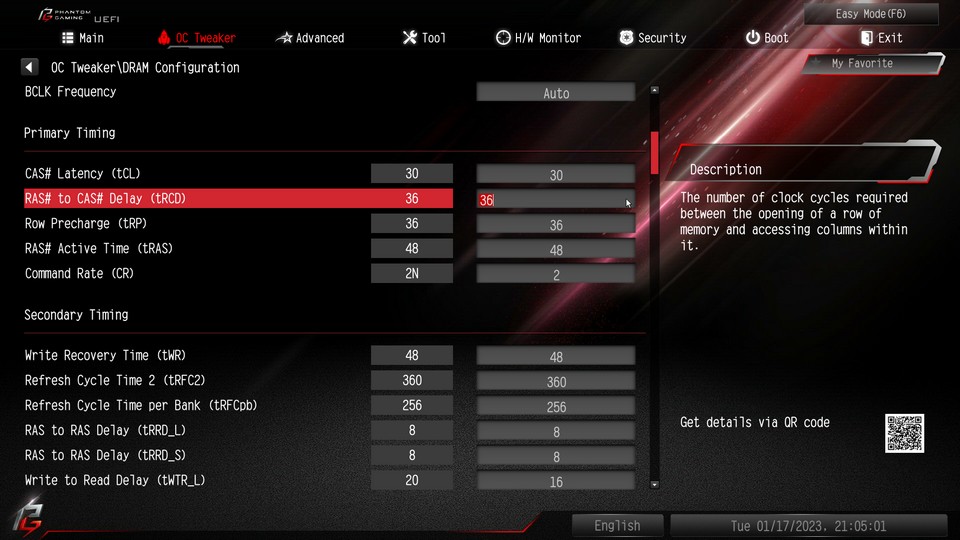

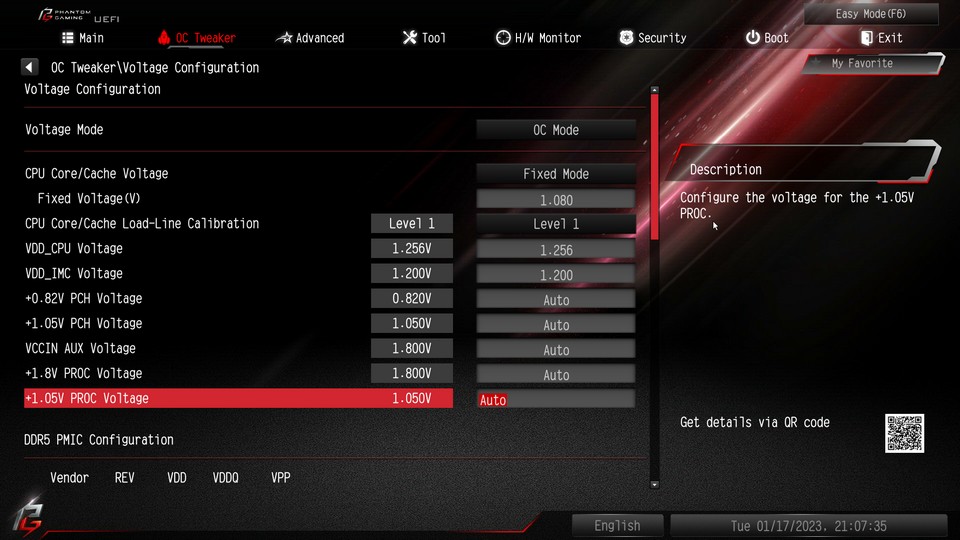

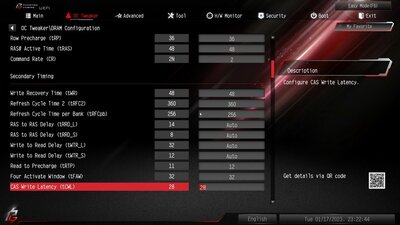

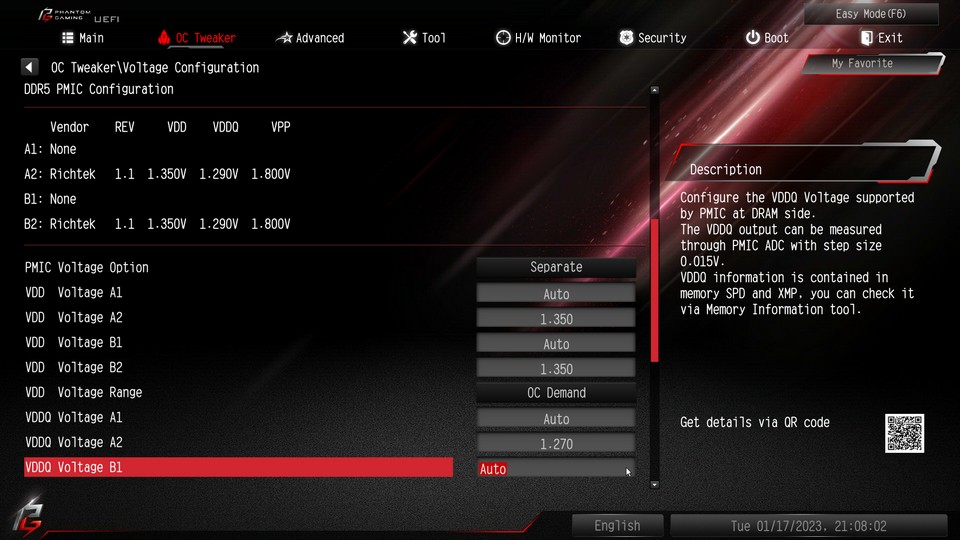

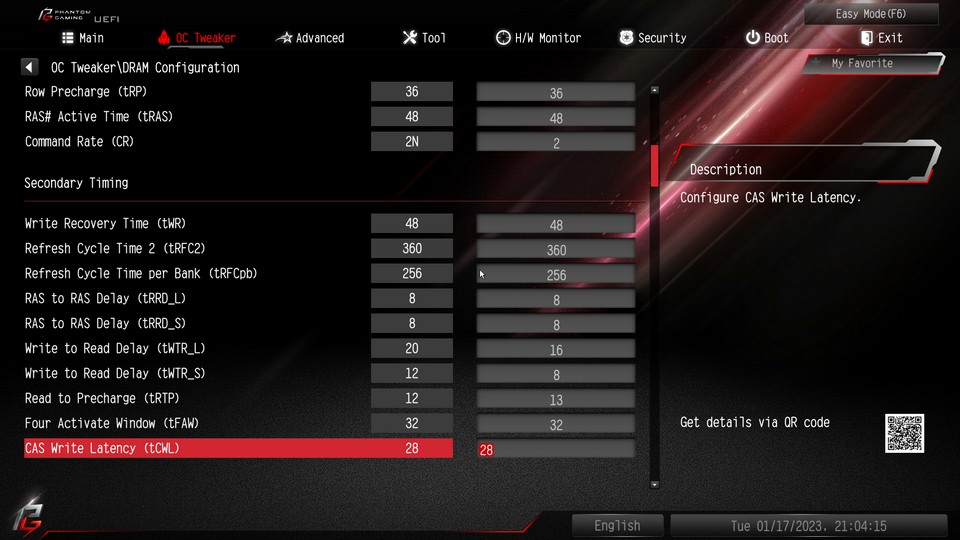

Дайте сюда скрины настроек таймингов БИОСа- основные и вторички. А так же скрин вольтажей.

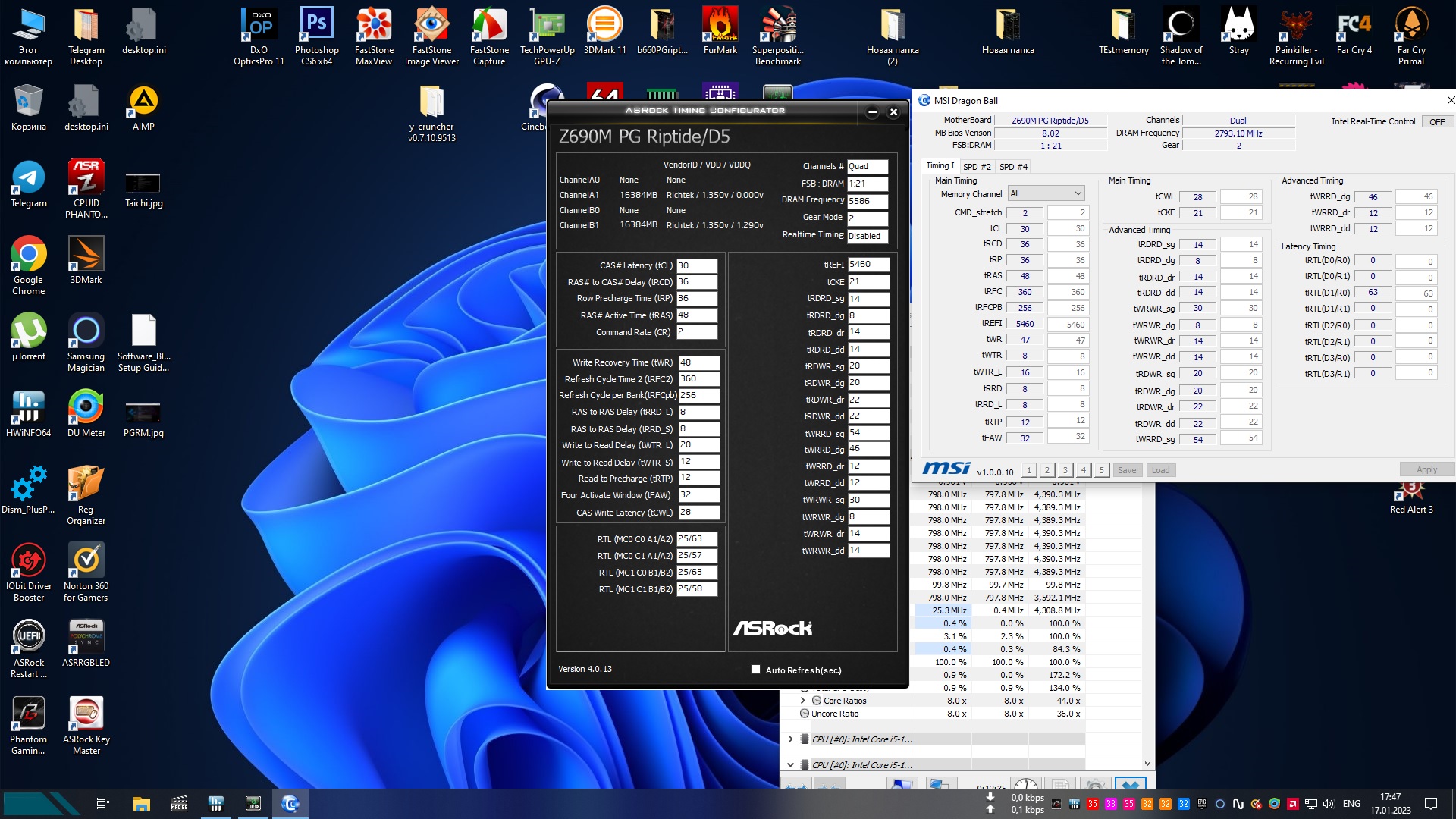

В том и дело,что исходя из выставленных значений и формул - должно быть одно, а плата уперто ставит другое...И еще показания в AsrockTC одни, а в драгонболе другие.

а это что за чудо?

MSI Dragonball Что-то типа AsrocTC

Добавлено спустя 11 минут 44 секунды:
Извиняюсь,под спойлер картинки не понял как затолкать(

Добавлено спустя 13 минут 5 секунд:
Плата вышла уже 10 месяцев как, а глюки в биосе, как будто только в продажу поступила( Все же странно почему при этом на нее нет ни одного обзора.

потому как, одно регулируется через другое
WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле:
WRRD_sg=6+CWL+WTR_L
WRRD_dg=6+CWL+WTR_S

каша полная.
взять хотя бы эти тайминги

они напрямую связаны по формуле с таймингами tWRRD_sg и tWRRD_dg
WRRD_sg=6+CWL+WTR_L........54=6+28+20
WRRD_dg=6+CWL+WTR_S.......46=6+28+12
Ставятся они (WTR) в авто, то что вы поставили мать игнорирует, считает по tWRRD и ставит то, что положено по формуле.

это первое, что в глаза бросилось. в третичках тож каша, как минимум в 3-х группах таймингов.
В общем топайте в выше озвученную тему по ддр5- ссылка выше и внимательно читайте и изучайте.

Добавлено спустя 6 минут 36 секунд:

пользуйте АстрокТС и не дурите себе голову.

Добавлено спустя 1 минуту 53 секунды:

глюки в вашей неграмотности настройки таймингов..
если про первички вы еще что-то и поняли то далее- каша полная.

Добавлено спустя 3 минуты 57 секунд:
Засим, по все вопросам таймингов и разгону пишите в ветке по ддр5, здесь не нужно.

если в биосе включить регулировку таймингов в реальном времени, то в драгоне можно их из винды крутить и будет ему наглядность как oдно поменяет другое.

не люблю я такими делами пользоваться, ток из под БИОС.

Не работают реалтайм тайминги - В биосе включено - по факту выключено.

Добавлено спустя 2 минуты 54 секунды:
WTRS/L устанавливаются в биосе через WRRDdg/sg согласно формуле:
WRRD_sg=6+CWL+WTR_L
WRRD_dg=6+CWL+WTR_S[/quote]
Для ддр 5 не 6, а 10.

от переключения из OFF в ON в самом драгоне(верхний правый угол), толку нет чтоль?

это не важно- важно как мать в БИОС считает. и даже это не суть.
WTR ставятся всегда в авто!

Да,не появляется возможнось их "редактировать"

тогда, либо мемтвик DDR-5 на платформе Intel. Статистика разгона, советы, обсуждение результатов. #17801634 асусовский или XTU интеловский остаётся.

Так как получается 11?

ну поставьте 13- мать поставит 12 и закроется вопрос.

[/quote]
ну поставьте 13- мать поставит 12 и закроется вопрос.[/quote]

Ну так и приходится делать. Только вот Драгонболл показывает tRAS на еденицу меньше (может не с проста) . Или плата "драгонболит" или драгонболл - драгонбол)

может tWR? тогда tWRPRE=tWRPDEN сделай или наоборот

Не завезли такой роскоши)

Ну что..
В эту субботу приедет I5-13500. Пощупаем, поразгоняем...

Вот это интересно!
