При обсуждении просьба соблюдать правила как Конференции, так и раздела "Материнские платы".
Кратко: запрещены фанатство, флуд, в т.ч. ссоры и переходы на личности, оффтоп не по теме. Картинки размером более 150Кб выкладываем в виде превью ("О выкладке изображений в собщениях в Конференции.").

Не искажайте наименования торговых марок, в т.ч. не переиначивайте иностранные марки и название опций в BIOS на русский. Это затрудняет поиск полезной информации, в т.ч. решения проблемы, аналогичной вашей, т.к. поисковый движок не обрабатывает искажения - это невозможно технически. Да, Х370 и X370 выглядят одинаково, но попробуйте вбить в поиск оба этих варианта.
Приходит новый человек и пытается воспользоваться поиском, в который его послали.

Asus, Асус, Азус, Асусина, Phenom, Феном, Феник, Фетлон, Фен, Deluxe, Делюкс, delux, люкс

Это лишь некоторые варианты. Скажите, вы, опытные люди, сумеете в нужный момент вспомнить их все? Догадаетесь перебрать их все? А каково новичку?

Для серьёзного (напряжения 1.35-1.45 В, частота 3.8 и выше) разгона под любыми нагрузками топовых Ryzen плату смотрим в ценовом диапазоне от $150-200. Платы в пределах примерно $100-150 в таких условиях жить будут, но при наличии частых продолжительных нагрузок практически всем потребуется направленный обдув цепей питания процессора.
Ниже $90-100 платы под указанный разгон старших Ryzen, по моим впечатлениям, лучше не брать вообще. Например: Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge) #14764921 (ASUS Prime B350M-A - $89). Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge) #16830207. Такие платы больше годятся для Ryzen с четырьмя физическими ядрами (шесть в разгоне при 1.4 В - уже риск).

Нагрев, о котором говорится в большинстве случаев, обычно достигается под синтетическими тестами. В реальной жизни Вы такого рода нагрузку практически не встретите и нагрев будет ниже. Но тут другое: у мосфетов действительно рабочая температура указывается до ~125-150°, но КПД-то с нагревом падает! Мосфет может работать, но нужный ток - уже не выдавать. Так что когда в синтетике греется более 100° C и для стабильной работы нужен обдув - вот тут уже повод задуматься, ибо и в реале будет 70-80, что довольно нежелательно.

Главное выделил жирным. А насчет скорости - все относительно. NVME c проца будет работать на PCIe 4.0 (4 канала), а чипсетный на PCIe 3.0 (4 канала) - то есть на скорости процессорных PCIe предыдущих поколений плат. В том-то и дело, что режется, если оба NVME работают на линиях PCIe процессора. Сам сокет AM4 ограничен 24 линиями PCIe (16+4+4) независимо от установленного проца. Где 16 линий (или 8+8) идут на ВК, 4 линии на хаб чипсета, и 4 линии на М.2_1. Получается, что для M.2_2 процессорных линий PCIe уже не хватает и он берет их с линий на ВК

На мой вопрос так и не ответили На этой материнской плате MSI MPG B550 GAMING EDGE WIFI будет брать линии ВК при 2-х вставленных SSD?

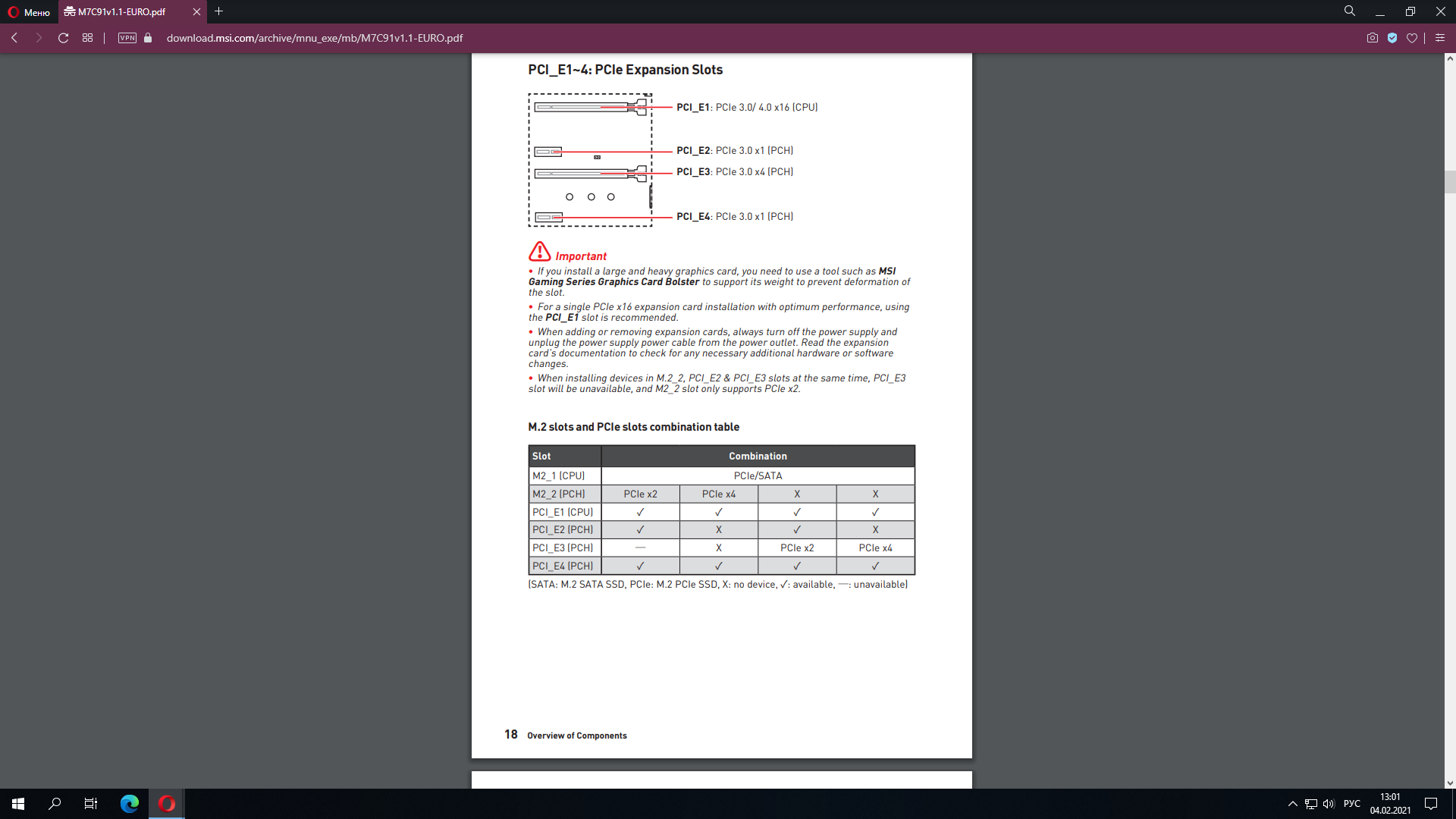

Вот ссылка на мануал, где на странице 18 есть табличка и описание как работают М2_1 и М2_2 и что отключается при их подключении:


Нужно просто уникумом быть чтобы это найти

Получается ничего от ВК не отбирает.

У меня на ASUS TUF b450 Pro Gaming так же. Если SSD PCIe воткнуть в верхний слот М.2, то используются линии процессора и отключаются два коннектора SATA (5,6). Если воткнуть SSD в нижний слот М.2, то используются линии чипсета и отключаются два сокета PCI-e.
Я буквально на днях купил дешёвенький SSD m.2 KIOXIA-EXCERIA 250 NVMe (Toshiba) под винду. В верхний слот между процом и видяшкой втыкать не особо хочется, поэтому воткнул в нижний. Работает нормально, но теперь имею дабл-старт при холодном запуске системы Пишут что-бы не было дабл старта, надо тыкать в верхний слот. Но что-то не хочется, может в новом биосе чего пофиксили ....


Нет. У видяшки как не воткни ничего не отбирает.

Нет, не будет. Вы как-то невнимательно читаете: спецом же написал, что ответ на вопрос выделил жирным. А именно: M2_1 slot (from AMD Processor) Supports PCIe 4.0/ 3.0 x4. M2_2 slot (from AMD B550 chipset) Supports PCIe 3.0x4. Разницу видите между "from Processor" и "from chipset"?
M2_2 здесь чипсетный и на дополнительные линии PCIe процессора не претендует.
Ну и вдогонку... еще из спецификации следует, что M.2_1 здесь универсальный NVME/SATA, а M.2_2 исключительно NVME. Это нужно учитывать и на этой плате не совать SATA в M.2_2

obramovaliza лучше посмотреть таблицу с платами в шапке темы, там все сценарии с м2 есть на разные платы

obramovaliza
На b550 aorus pro такого нет.
В верхнем слоте стоит 980 про, карта 3080.
В нижнем м2 стоит ген3 ссд адата - он уже от чипсета работает. Соответственно карта в х16 и ген4 ссд не душится.

Обычно так M.2 разумно и распределяются, за исключением плат типа ASUS C7H и GB B550 AORUS MASTER, где все M.2 висят на проце. Это драйверы чипсета возможно тупят (M.2_2 ведь чипсетный), а не биос. Но в любом случае NVME достигает макс. скорости именно на выделенных для него 4-х линиях с проца, а не чипсета. То есть в M.2_1

У меня даже 1700 завелся, хотя думал не будет работать)

там немного в другом заморочка, в хитросделанном разделении линий на PCI-E под периферию/вк. Если вставить в нижний слот диск, то все ок.

А биос разве использует при холодном запуске дрова установленные на винт из под винды ? Комп при включении в сеть, стартует, через 5 секунд тухнет на 2-3 секунды и потом уже нормально стартует.
.... наверно потом перевоткну в верхний (процессорный) слот. Хотя туда под Нокту Д14 и видяху, ещё надо умудриться подлезть.


Спасибство А бетки биосы не пробовал ?

CSM отключи в UEFI! И в таком режиме Windows нужно устанавливать

Не знал. Я просто биос перед установкой в сток скинул. И уже только после установки винды заметил что поддержку NVMe на этой мамке надо вручную включать, есть только on\off

Камрады с БИОС 1801 , скажите, пожалуйста, у вас процессор частоты сбрасывает в простое ?

Так может он и есть M.2_1?.
По спецификации:
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode). Оба на PCIe от проца, но вот какой из них M.2_1 с выделенными линиями ? Верхний, нижний? Определить можно методом тыка подключая SSD NVME. Какой порубит линии ВК, тот и есть второй M.2, для которого выделенных линий с проца нет. Cмотря что включено - CSM или UEFI. Попробуй попереключать По умолчанию обычно CSM, но в принципе поначалу так и нужно

Обычно верхний от CPU, а нижний от чипсета.

Обычно да. Но так же и длинный чаще основной. И нет там M.2 от чипсета по спецификации. Оба PCIE 3.0. Просто попереставлять ssd и посмотреть на линии ВК. Желательно NVME, так как для SATA возможны варианты в виде левого доп. контроллера

Сбрасывает
