Прошу обратить внимание на то, что прошивка и модификация BIOS'а производится на ваш страх и риск, и я не несу никакой ответственности за возможную порчу данных и неработоспособность платы после прошивки.

Этот набор предназначен для десктопных плат, не используйте входящие в него bat-файлы на ноутбуках, пожалуйста.

FAQ по прошивке и редактору - во втором сообщении темы.
Ссылки на скачивание FD44Editor'а и FTK - в третьем сообщении темы.

Пишем новый FAQ вместе


Последний раз редактировалось CodeRush 07.09.2013 14:49, всего редактировалось 34 раз(а).

Реклама

Партнер
  cccpdn

Junior
Статус: Не в сети
Регистрация: 10.07.2015
Добрый день ! Есть мать foxconn h55mxv , не могу обновить биос , выскакивает вот такая ошибка http://s019..radikal.ru/i616/1601/7e/82c02a2023ed.jpg
Подскажите , что я делаю не так.
Отправили в Вашу тему , но все равно ничего не получается , или эта тема только для материнок ASUS?
  Sania.

Member
Статус: Не в сети
Регистрация: 22.12.2012
Фото: 1
cccpdn
Вообще-то вас послали в эту тему читать FAQ, а не писать, почитайте внимательно сообщение там, откуда послали.
  cccpdn

Junior
Статус: Не в сети
Регистрация: 10.07.2015
Я прочел FAQ, исправил свой биос, сохранил. Подскажите откуда запустить команду -descrefl?
  CodeRush

Куратор темы
Статус: Не в сети
Регистрация: 02.03.2008
cccpdn, расскажи, что ты пытаешься делать, и я постараюсь помочь. Команды никакие запускать не нужно, т.к. набор FTK заточен под ASUS и у тебя половина скриптов просто не сработает.

Добавлено спустя 2 минуты 21 секунду:
avasiliev91, нет, не планируется. Подход FD44Editor устарел на 3 года, и для Z170 нужно будет переписать все целиком. Вместо этого просто предлагаю использовать утилиту AMIDE, которая редактирует тот же самый файл с данными SMBIOS, и при этом написана самим производителем, отлично работает и не нуждается в поддержке с моей стороны.
  cccpdn

Junior
Статус: Не в сети
Регистрация: 10.07.2015
CodeRush писал(а):
cccpdn, расскажи, что ты пытаешься делать, и я постараюсь помочь. Команды никакие запускать не нужно, т.к. набор FTK заточен под ASUS и у тебя половина скриптов просто не сработает.

Добрый вечер, сам методом тыка нашел в чем проблема. Джампер был на матери и он блокировал прошивку биоса. Спасибо за предложение помочь.
Хотя прошивка биоса проблему не решила. Вставлено 12 гиг памяти , либо 8 гиг. Все равно любая 64 битная винда (7, 8.1, 10) видит всю память , а использует только 3,3 гига.
  avasiliev91

Junior
Статус: Не в сети
Регистрация: 18.02.2013
Фото: 2
CodeRush Понятно.
cccpdn писал(а):
Вместо этого просто предлагаю использовать утилиту AMIDE.

А где её можно взять? Подскажи пожалуйста. Я начал искать, а что-то особо такого и нет...
  КактусоВ

Member
Статус: Не в сети
Регистрация: 09.12.2012
если поможет AMI DMI Edit (AMIDE)
http://www.win-raid.com/t921f16-need-DM ... l#msg16364

_________________
Поглотил я пять материков, а три океана выпил до дна. Одни лишь небеса неподвластны мне, ибо нет у меня ни ног, ни крыльев.

  avasiliev91

Junior
Статус: Не в сети
Регистрация: 18.02.2013
Фото: 2
КактусоВ
КактусоВ писал(а):
если поможет AMI DMI Edit (AMIDE)
http://www.win-raid.com/t921f16-need-DM ... l#msg16364

Спасибо.
  niculchenko

Junior
Статус: Не в сети
Регистрация: 09.01.2016
Здравствуйте всем! Это мой дебют на форуме, поэтому заранее прошу сильно не... :-)

Итак, ситуация. Пару дней назад обновил МЕ регион на версию 8.1.65.1586 с помощью утилиты МЕtool из под Windows. Обновление прошло без замечаний, МЕinfo показывает следующее:

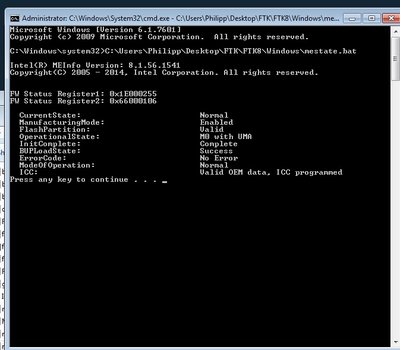

Вложение:
ME_state.jpg [ 80.47 КБ | Просмотров: 4431 ]


Но..Я только прочитав данную ветку форума осознал, что "накатил" я обновление ME не то что на версию 8.хх, а вообще на версию, которая была у меня с момента покупки платы. Я и знать не знал, что EZflash не обновляет остальные регионы, только bios. Честно говоря, до определенного момента, я вообще в bios не лез, не считая легкого разгона процессора.
Теперь вопрос. Могу ли я относительно безопасно откатить версию ME путем полной прошивки всех регионов ("reflash"), поступив следующим образом:
1) Снять полную копию с помощью FTK8 через DOS. -(уже сделано)
2) С помощью FD44 внести данные в заводской ROM v.3603 -(тоже сделано)
3) Прошить командой -reflash через FTK8(DOS) полностью все регионы. (боюсь..) :-(

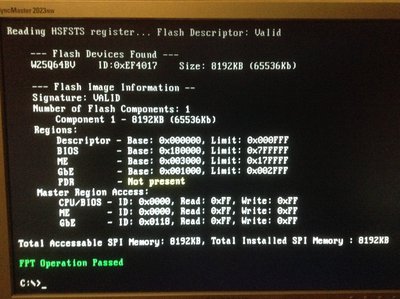

FPT -i говорит о том, что все три региона у меня открыты:
Вложение:
FPT_i.JPG [ 2.48 МБ | Просмотров: 4431 ]


Пока я спрашиваю о возможности такого отката в принципе. Имеет ли это смысл, исходя из всех рисков, да и вообще... Наверное, это уже другой вопрос, но причины у меня (может и субъективные) для отката есть.

Заранее всем спасибо!
  petruha82

Member
Статус: Не в сети
Регистрация: 06.09.2012
Откуда: Москва
niculchenko писал(а):
"накатил" я обновление ME не то что на версию 8.хх, а вообще на версию, которая была у меня с момента покупки платы

Прежде чем что-нибудь сказать по этому поводу, неплохо бы увидеть результат meinfo.bat, а не mestate.bat
(Ну или взглянуть на бэкап).
P.S. С твоим биосом при помощи FTK можно вытворять все, что угодно (в пределах разумного), главное - понимать зачем. :-)
  niculchenko

Junior
Статус: Не в сети
Регистрация: 09.01.2016
Спасибо за ответ!

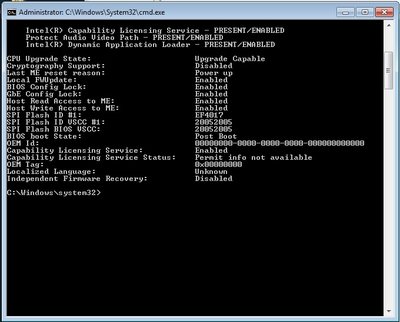

Вот скрин с MEinfo:
MEinfo
Вложение:
ME_info.jpg [ 96.28 КБ | Просмотров: 4338 ]


Вот полный backup с резервной копией BIOS'а:
https://dl.dropboxusercontent.com/u/369 ... ck_now.BIN

Образ, после внесения личных данных в заводской bios с помощью FD44:
https://dl.dropboxusercontent.com/u/369 ... ompile.bin

Скрин после внесения данных:
FDD44_screen
Вложение:
After_FD_compile.jpg [ 118.8 КБ | Просмотров: 4336 ]


И, наконец, "чистый" асусовский bios (ну, на всякий случай):
https://dl.dropboxusercontent.com/u/369 ... S-3603.ROM

Еще раз, спасибо за содействие!
  petruha82

Member
Статус: Не в сети
Регистрация: 06.09.2012
Откуда: Москва
niculchenko, повторюсь - делай "все, что угодно (в пределах разумного)".
Хочешь из-под DOS, хочешь из-под Windows.
  madgrok

Junior
Статус: Не в сети
Регистрация: 31.05.2012
Доброго времени суток.
Взялся я для начала обновлять ME Firmware на своей мамке ASUS P8Z77-V Pro. Перед всеми моими манипуляциями meinfo отдавал следующий отчёт

"meinfo до манипуляций"
Код:
Intel(R) MEInfo Version: 8.1.56.1541
Copyright(C) 2005 - 2014, Intel Corporation. All rights reserved.

Intel(R) ME code versions:

BIOS Version:                           2104
MEBx Version:                           Not available
Gbe Version:                            1.3
VendorID:                               8086
PCH Version:                            4
FW Version:                             8.0.2.1410
UNS Version:                            Not Available
LMS Version:                            Not Available
MEI Driver Version:                     11.0.0.1172
Wireless Hardware Version:              Not Available
Wireless Driver Version:                Not Available

FW Capabilities:                        0x01101C40

    Intel(R) Capability Licensing Service - PRESENT/ENABLED
    Protect Audio Video Path - PRESENT/ENABLED
    Intel(R) Dynamic Application Loader - PRESENT/ENABLED

CPU Upgrade State:                      Not Upgradable
Cryptography Support:                   Disabled
Last ME reset reason:                   Power up
Local FWUpdate:                         Enabled
BIOS Config Lock:                       Enabled
GbE Config Lock:                        Enabled
Host Read Access to ME:                 Enabled
Host Write Access to ME:                Enabled
SPI Flash ID #1:                        EF4017
SPI Flash ID VSCC #1:                   20052005
SPI Flash BIOS VSCC:                    20052005
BIOS boot State:                        Post Boot
OEM Id:                                 00000000-0000-0000-0000-000000000000
Capability Licensing Service:           Enabled
Capability Licensing Service Status:    Permit info not available
OEM Tag:                                0x00000000
Localized Language:                     Unknown
Independent Firmware Recovery:          Disabled

Скачал последнюю прошивку с сайта ASUS P8Z77-V-PRO-ASUS-2104.CAP. Переименовал её в BIOS.BIN. Скачал отсюда http://www.win-raid.com/t596f39-Intel-Management-Engine-Drivers-Firmware-amp-System-Tools.html

• Intel ME 8 Consumer 1.5MB Firmware v8.1.65.1586
For 7-series systems which come with ME firmware v8.x **

Переименова в ME.BIN. Взял последний FTK https://github.com/LongSoft/FTK/releases/tag/0.12.0. Создал DOS флешку и залил на неё подготовленные *.BIN. Загрузился в DOS. Cделал merefl и gberefl. После забыв обрубить питание сделал ребут и начал делать backup и meupd. В итоге получал ошибку, не помню уже какую, код 4х-значный, что о платформе. Зашёл в BIOS и увидел что версия ME N/A. С перепугу :shock: :lol: прошли через EZ Flash родной P8Z77-V-PRO-ASUS-2104.CAP. Загрузился нормально. meinfo выдал

"meinfo (забыл выкл. питание и прошил P8Z77-V-PRO-ASUS-2104.CAP)"
Код:
Intel(R) MEInfo Version: 8.1.56.1541
Copyright(C) 2005 - 2014, Intel Corporation. All rights reserved.

Intel(R) ME code versions:

BIOS Version:                           2104
MEBx Version:                           Not available
Gbe Version:                            1.5
VendorID:                               8086
PCH Version:                            4
FW Version:                             8.1.2.1318
UNS Version:                            Not Available
LMS Version:                            Not Available
MEI Driver Version:                     11.0.0.1172
Wireless Hardware Version:              Not Available
Wireless Driver Version:                Not Available

FW Capabilities:                        0x01101C40

    Intel(R) Capability Licensing Service - PRESENT/ENABLED
    Protect Audio Video Path - PRESENT/ENABLED
    Intel(R) Dynamic Application Loader - PRESENT/ENABLED

CPU Upgrade State:                      Not Upgradable
Cryptography Support:                   Disabled
Last ME reset reason:                   Power up
Local FWUpdate:                         Enabled
BIOS Config Lock:                       Enabled
GbE Config Lock:                        Enabled
Host Read Access to ME:                 Enabled
Host Write Access to ME:                Enabled
SPI Flash ID #1:                        EF4017
SPI Flash ID VSCC #1:                   20052005
SPI Flash BIOS VSCC:                    20052005
BIOS boot State:                        Post Boot
OEM Id:                                 00000000-0000-0000-0000-000000000000
Capability Licensing Service:           Enabled
Capability Licensing Service Status:    Permit info not available
OEM Tag:                                0x00000000
Localized Language:                     Unknown
Independent Firmware Recovery:          Disabled

Т.к. мозг была уже почти сварен и глаза от длительного чтения форума замылилсь, я всё удивлялся, какого лешего обновились ME и GBE. Уже выспавшимся, утром, я понял почему они обновились, удосужился пересмотреть BATники. :-) Сделал повторно с Intel ME 8 Consumer 1.5MB Firmware v8.1.65.1586 meupdt. О чудо! meinfo ответил

"meinfo после прошивки Intel ME 8 Consumer 1.5MB Firmware v8.1.65.1586"
Код:
Intel(R) MEInfo Version: 8.1.56.1541
Copyright(C) 2005 - 2014, Intel Corporation. All rights reserved.

Intel(R) ME code versions:

BIOS Version:                           2104
MEBx Version:                           Not available
Gbe Version:                            1.5
VendorID:                               8086
PCH Version:                            4
FW Version:                             8.1.65.1586
UNS Version:                            Not Available
LMS Version:                            Not Available
MEI Driver Version:                     11.0.0.1172
Wireless Hardware Version:              Not Available
Wireless Driver Version:                Not Available

FW Capabilities:                        0x01101C40

    Intel(R) Capability Licensing Service - PRESENT/ENABLED
    Protect Audio Video Path - PRESENT/ENABLED
    Intel(R) Dynamic Application Loader - PRESENT/ENABLED

CPU Upgrade State:                      Not Upgradable
Cryptography Support:                   Disabled
Last ME reset reason:                   Power up
Local FWUpdate:                         Enabled
BIOS Config Lock:                       Enabled
GbE Config Lock:                        Enabled
Host Read Access to ME:                 Enabled
Host Write Access to ME:                Enabled
SPI Flash ID #1:                        EF4017
SPI Flash ID VSCC #1:                   20052005
SPI Flash BIOS VSCC:                    20052005
BIOS boot State:                        Post Boot
OEM Id:                                 00000000-0000-0000-0000-000000000000
Capability Licensing Service:           Enabled
Capability Licensing Service Status:    Permit info not available
OEM Tag:                                0x00000000
Localized Language:                     Unknown
Independent Firmware Recovery:          Disabled
+ Скрин
#77

Теперь сами вопросы. Хотя я уже и прошился, всё же. От большого объёма информации помимо самой информации появились ещё и сомнения, потому извините если ответы на вопросы будут очевидны.

1. Верно ли я выбрал для апдейта ME Intel ME 8 Consumer 1.5MB Firmware v8.1.65.1586?
2. На форуме написано
Цитата:
Внимание, владельцы плат на Z77 и X79 с последними версиями BIOS!
На ваших платах появилась защита региона BIOS, о которой FPT ничего не знает.

Как я понял следуя из этого мне нужно было снять защиту посредством манипуляций с HDA_SDO. Но я этого не делал т.к. UEFITool мне сказал
Код:
BIOS access table:
Read Write
Desc Yes Yes
BIOS Yes Yes
ME Yes Yes
GbE Yes Yes
PDR Yes Yes
Flash chips in VSCC table:

Мне всё же нужно снимать защиту или я могу дальше модифицировать, обновлять и шить без танцев с разблокировкой?
Далее хочу заняться модификацией UEFI и обновлением Option ROM и EFI модулей.
  petruha82

Member
Статус: Не в сети
Регистрация: 06.09.2012
Откуда: Москва
madgrok писал(а):
Мне всё же нужно снимать защиту или я могу дальше модифицировать, обновлять и шить без танцев с разблокировкой?

Нужно - или предварительно разблокировать SMILock и BIOSLock (AMIBCP, SCE и т.д.) и забыть про EZFlash,
или каждый раз перед работой с FTK откатываться на биос без защиты (в твоем случае 1805) через EZFlash,
или купить программатор за 3$ и забыть про все защиты.
P.S. Манипуляции с HDA_SDO не нужны.
  madgrok

Junior
Статус: Не в сети
Регистрация: 31.05.2012
petruha82 писал(а):
Нужно - или предварительно разблокировать SMILock и BIOSLock (AMIBCP, SCE и т.д.) и забыть про EZFlash,
или каждый раз перед работой с FTK откатываться на биос без защиты (в твоем случае 1805) через EZFlash,
или купить программатор за 3$ и забыть про все защиты.
P.S. Манипуляции с HDA_SDO не нужны.

Но в таком случаем не должен был отработать meupd до 8.1.65.1586, a он вроде как обновил ME. Или я что-то не так понял?
  petruha82

Member
Статус: Не в сети
Регистрация: 06.09.2012
Откуда: Москва
madgrok, К FWUpdLcl.exe эти локи не относятся.
  madgrok

Junior
Статус: Не в сети
Регистрация: 31.05.2012
petruha82 писал(а):
madgrok, К FWUpdLcl.exe эти локи не относятся.

Ага, это я уже перечитал. ) На счёт программатора, согласен! Заказал. Но я его наверное не дождусь, "солома горит", :D мне как бы и кнопочку припаять не сложно. С spipgm точно мучиться не буду, хотя он и лежит в столе, очень ненадёжная штука.

Кстати, заметил такую штуку, AIDA64 перестала отображать SPD
#77
Что интересно, если запустить CPU-Z, а после него запустить AIDA64, она начинает нормально отрабатывать раздел SPD
#77

Честно скажу, не знаю, отображала она его до прошивки или нет т.к. буквально на днях поставил Windows 10 и детально не проверял, запустилась и Х с ней. Раньше, на Windows 8.1 всё показывало. AIDA64 глючит или последствия апдейта ME, остаётся только гадать. Пробовал грузиться с LiveDVD, там есть старая AIDA, всё ОК.
Может кто сталкивался или есть какие соображения, поделитесь.

Добавлено спустя 1 час 53 минуты 52 секунды:
Решил проверить, откатился до ME v. 8.1.2.1318. (тот что шёл в последней прошивке от ASUS 2104) Ничего не изменилось. Корректно, слёту SPD читает только CPU-Z, остальной софт читает только после запуска CPU-Z.
  КактусоВ

Member
Статус: Не в сети
Регистрация: 09.12.2012
пишут брешет этот CPU-z насчет SPD

_________________
Поглотил я пять материков, а три океана выпил до дна. Одни лишь небеса неподвластны мне, ибо нет у меня ни ног, ни крыльев.

  madgrok

Junior
Статус: Не в сети
Регистрация: 31.05.2012
КактусоВ писал(а):
пишут брешет этот CPU-z насчет SPD

У меня показывает всё как есть. Но тут даже не то чтобы брешет, повторюсь, он единственный кто читает SPD и что ещё более интересно, после его запуска начинают SPD видеть все AIDA64, HWiNFO64 и RAMMon. До его запуска все слепые. Загружался с Live диска Windows XP и запускал с него AIDA64, всё ОК. В общем у меня подозрения что тут собака в Windows 10 зарыта или каких-то драйверах, но это тема не для данного раздела форума.

Поставил на флешку Windows 8.1. АIDA64 всё показала как и раньше. Получается проблема в Windows 10. Главное что не с прошивкой ME. :-)


Последний раз редактировалось madgrok 11.01.2016 0:39, всего редактировалось 1 раз.

  niculchenko

Junior
Статус: Не в сети
Регистрация: 09.01.2016
Всем огромное спасибо! Откатил полностью все (reflash). Прошло без ошибок.
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 5913 • Страница 214 из 296 • <  1 ... 211  212  213  214  215  216  217 ... 296  >
-

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Boroda Fan, Google [Bot] и гости: 21

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
