Прилепленное (важное) сообщение

Junior
Статус: Не в сети
Регистрация: 12.10.2021
Материнская плата lenovo rd450x hyperscale.

!!! Не путать с Lenovo RD450.

Поделие сумрачного китайского гения.
Вероятно поставлялась в дата центры крупных китайский компаний, типа Tencent и baidu по спец заказу.
На сайте Lenovo тех. поддержка не доступна. Гарантийный срок на эти платы закончился.
Фото и версии
Вложение:
2.png [ 627.51 КБ | Просмотров: 88825 ]
Вложение:
2023-12-29_11-10-33.png [ 219.33 КБ | Просмотров: 149162 ]

Вложение:
Комментарий к файлу: фото
foto_rd450x.jpg [ 89.28 КБ | Просмотров: 149162 ]

Известно как минимум о двух видах данной материнской платы c разными встроенными сетевыми картами:
1) 10Gbit*2 сетевой картой на intel i540, визуально можно отличить по наличию радиатора возле PCI-E слотов
Вложение:
Комментарий к файлу: 10g
2023-12-29_11-31-49.png [ 490.29 КБ | Просмотров: 149162 ]

2) 1Gbit*2 сетевой картой на intel i350
Вложение:
Комментарий к файлу: i350
i350.png [ 117.32 КБ | Просмотров: 149162 ]
Характеристики
Формфактор: EATX
Чипсет: intel с612
Процессоры: 2*LGA2011-3 2600 v4(v3) intel Xeon Haswel-EP (4,6,8,10,12,14 ядер) от 1,6 до 3,5 МГц
Память: 16*DDR4 2400 МГц (RDIMM, LRDIMM) до 1024 GB
6 PCI-e слотов (2*16x 4*8x) ver 3
3 usb 2.0 (один на плате)
2 Usb 3.0
2 SATA
Встроенный HBA контролер 6gb+ два разъёма SAS SFF-8087
VGA
BMC/IPMI
Особенности платы
Для работы не в комплектом корпусе lenovo необходимы колхозные переходники(которые, как правило, поставляются вместе с платой)
Вложение:
perehod .jpg
perehod .jpg [ 142.6 КБ | Просмотров: 149162 ]

Схема переходников:
Вложение:
lenovo_led.jpg [ 36.67 КБ | Просмотров: 149155 ]

pwr sw - кнопка включения
reset sw - кнопка reset
pwr led - светодиод питания
hdd led - светодиод активности дисковой системы
Вложение:
D450X1.jpg [ 121.03 КБ | Просмотров: 149155 ]

Наличие этого переходника обязательно!
Иначе материнка не стартует
Документация к материнской плате.
!Осторожно много китайского языка!
Англоязычной документации найти не удалось!
Вложение:
Lenovo RD450X.pdf [3.93 МБ]
Скачиваний: 6359
Основные выявленные проблемы материнской платы
1) Скудный по настройкам BIOS
2) Глючный BMC/IPMI
проблемы вытыкающие из этого:
3) Неуправляемые вентиляторы.
4) PCIe Bifurcation - не включается/отсутствует в bios.
BIOS
Известно о следующих версиях bios:

2.19 - нет отзывов об эксплуатации
2.31 - отсутствует раздел IntelRCSetup > IIO Configuration
BMC/IPMI
Известно о следующих версиях BMC:

2.36.1315 - множество ошибок, не весь список доступных на плате сенсоров.
3.24.1145 - множество ошибок, не весь список доступных на плате сенсоров, плата не включается через bmc, постоянно засирает лог ошибками, вероятно не родной для этой платы
4.10.1011 - нет отзывов
4.11.1027 - нет отзывов




Партнер


Junior
Статус: Не в сети
Регистрация: 20.11.2024
Bormut писал(а):
Вообщем, взял вторую мать на алике, приехала какая то другая ревизия с колодками загнутыми вниз. Пролежала 3 недели прождав процы, память и все необходимое т.е (спор уже не открыть). Когда все собрал она не смогла стартануть, как бы начинают вертушки крутиться и затихают ссылка на видос https://ru.files.fm/u/33c4grs2gu
Физически визуально все вроде цело! грешил на процы Хeоn E5-2690v4, менял память разную и блоки . всегда одно и тоже. мать не стартует. блок сброса по мануалу (4 рычажка)пробывал-не работает, так как мать не может стартануть и прогрузить свой же бивиз для аварийного восстановления, оно и логично. Обесточивание и снятие батарейки (минут на 5-10 ) сбросило биос по всей видимости и именно по этому при подаче напряжения мать сама начинает стартовать. Последнее что сделал, психанул и взял 2666v3 решив, что мало ли не принимает V4 версию. НЕ прокатило ((

полагаю, виновник биос, но в BMC можно зайти, однако пароли ни какие не подходят (ADMIN, albert (он точно есть просит мыло для восстановления), lenovo с различными вариациями паролей). Еслиб как то пройти в BMC, то был бы шанс залить бивеса , но увы..
Железо или все же Биос? вариант вернуть продавану, уже ни как.. только ковырять :( Приму любой совет и помощь. на авито предложили прошиться без гарантий, можно конечно, но жалко просто так выкидывать деньги, если не в этом дело. Ищу профи, кто реально поможет, конечно не за бесплатно, но это уже в (лс).


все тож самое
биос и бмц считан сн341 и иным спи программатором
процы переставлял , с 1 пробовал , иных процов и памятей нет подкинуть
с линуксом не знаком , пока установил минт на другой комп , попробую через него , вроде тут пишут про успех




Member
Статус: Не в сети
Регистрация: 11.04.2024
alex33375 писал(а):

все тож самое биос и бмц считан сн341 и иным спи программатором
процы переставлял , с 1 пробовал , иных процов и памятей нет подкинуть
с линуксом не знаком , пока установил минт на другой комп , попробую через него , вроде тут пишут про успех


Не дергай процы туда сюда, они не причем, только шанс повредить сокет есть .
MX25L25735F - значит сн341- осилил все же его? там есть только MX25L25735E - "Прошу подтвердить это кого-то еще что оно корректно считывается, хоть в лс хоть тут. Спасибо!"
Если, ровно так же как у меня, то Linux ситуацию не справит. как оно загрузиться , если не стартует плата.




Junior
Статус: Не в сети
Регистрация: 25.10.2024
Подскажите, пожалуйста, по вариантам кулеров, у меня уже есть переходная рамка 56x94mm + 2 CPU E5-2680 v4.
И еще интересно какие 32гб ram модули точно заработают без проблем, так как планирую набрать до 256гб.




Member
Статус: Не в сети
Регистрация: 11.04.2024
Feels писал(а):
Подскажите, пожалуйста, по вариантам кулеров, у меня уже есть переходная рамка 56x94mm + 2 CPU E5-2680 v4.
И еще интересно какие 32гб ram модули точно заработают без проблем, так как планирую набрать до 256гб.


я не понимаю, почему возникает вопрос про память у многих. я покупал даже не задумываясь.

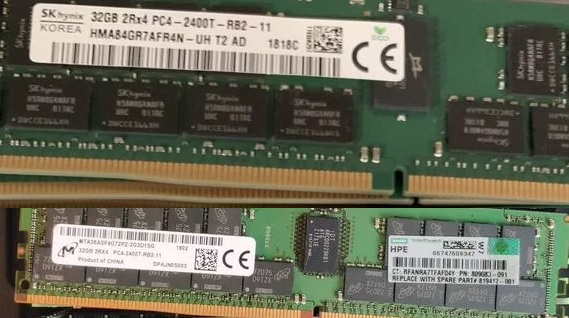

вот (foto прикрепил), то что стоит непосредственно у меня, обычная RDIMM, есть и брендированная 4х32 и обычная 4х32. есть еще 8 gb модуль памяти там вообще 4 или 6 чипов на плашке, тоже воркает.


Вложения:
23123123123.jpg [ 77.56 КБ | Просмотров: 386 ]


Junior
Статус: Не в сети
Регистрация: 20.11.2024
Bormut писал(а):
alex33375 писал(а):

все тож самое биос и бмц считан сн341 и иным спи программатором
процы переставлял , с 1 пробовал , иных процов и памятей нет подкинуть
с линуксом не знаком , пока установил минт на другой комп , попробую через него , вроде тут пишут про успех


Не дергай процы туда сюда, они не причем, только шанс повредить сокет есть .
MX25L25735F - значит сн341- осилил все же его? там есть только MX25L25735E - "Прошу подтвердить это кого-то еще что оно корректно считывается, хоть в лс хоть тут. Спасибо!"
Если, ровно так же как у меня, то Linux ситуацию не справит. как оно загрузиться , если не стартует плата.


бмц с албертом вижу , хотя б тут получиться ( зайти в бмц )
сетевая с радиатором грееться
по ссылке посмотрел , состояния питания процов - без кз , оторванных элементов нет
asProgrammer \z3x осилили , бекап считаный сравнил в винхекс - вроде все норм




Member
Статус: Не в сети
Регистрация: 11.04.2024
alex33375 писал(а):
бмц с албертом вижу , хотя б тут получиться ( зайти в бмц )
сетевая с радиатором грееться
по ссылке посмотрел , состояния питания процов - без кз , оторванных элементов нет
asProgrammer \z3x осилили , бекап считаный сравнил в винхекс - вроде все норм


все же интересует, так кулера так же дрыгаются как у меня?*




Junior
Статус: Не в сети
Регистрация: 25.12.2012
Feels

Берите у нормальных продавцов, которые предлагают 15-дневный возврат.




Junior
Статус: Не в сети
Регистрация: 20.11.2024
Bormut писал(а):
alex33375 писал(а):
бмц с албертом вижу , хотя б тут получиться ( зайти в бмц )
сетевая с радиатором грееться
по ссылке посмотрел , состояния питания процов - без кз , оторванных элементов нет
asProgrammer \z3x осилили , бекап считаный сравнил в винхекс - вроде все норм


все же интересует, так кулера так же дрыгаются как у меня?*


нет , все молчит , все холодное , вертушки все молчат




Junior
Статус: Не в сети
Регистрация: 25.12.2012
Feels
Вентиляторы например Jonsbo CR1штук V2 pro. Выше 45-47° не поднимаются.




Member
Статус: Не в сети
Регистрация: 11.04.2024
alex33375 писал(а):
нет , все молчит , все холодное , вертушки все молчат

ТОгда нет. у меня другая история.

на твоем месте сейчас , предлагаю сделать следующее:

1. SW3 перемычки передернуть ВСЕ в левое положение 1-2
2. обесточить.
3. подать напряжение.
4. дождаться мигания зеленого диода.
5. подождать около 15 минут. прям засеки по минутам.
6. обесточить.
7. передернуть SW3 обратно.
8. включить и посмотреть результат в монитор. ждать не менее 3-5 минут




Junior
Статус: Не в сети
Регистрация: 25.10.2024
Bormut писал(а):
я не понимаю, почему возникает вопрос про память у многих. я покупал даже не задумываясь.
вот (foto прикрепил), то что стоит непосредственно у меня, обычная RDIMM, есть и брендированная 4х32 и обычная 4х32. есть еще 8 gb модуль памяти там вообще 4 или 6 чипов на плашке, тоже воркает.

Спасибо, поищу такие как на фото. А если ставить 32 Gb 2Rx4 PC4-2666V ECC REG, есть смысл переплатить? По характеристикам e5-2680 v4 поддерживает до 2400




Member
Статус: Не в сети
Регистрация: 11.04.2024
Feels писал(а):
Bormut писал(а):
я не понимаю, почему возникает вопрос про память у многих. я покупал даже не задумываясь.
вот (foto прикрепил), то что стоит непосредственно у меня, обычная RDIMM, есть и брендированная 4х32 и обычная 4х32. есть еще 8 gb модуль памяти там вообще 4 или 6 чипов на плашке, тоже воркает.

Спасибо, поищу такие как на фото. А если ставить 32 Gb 2Rx4 PC4-2666V ECC REG, есть смысл переплатить? По характеристикам e5-2680 v4 поддерживает до 2400


по идее, должно работать, просто частоты упадут до 2400. Отпишите потом , если есть возможность проверить.




Junior
Статус: Не в сети
Регистрация: 25.10.2024
LWW писал(а):
Feels
Вентиляторы например Jonsbo CR1штук V2 pro. Выше 45-47° не поднимаются.

Получается что если ставить такой вентилятор, то он будет выдувать вверх? Это при условии если ставить материнку в корпус E-ATX.




Junior
Статус: Не в сети
Регистрация: 20.11.2024
Bormut писал(а):
alex33375 писал(а):
нет , все молчит , все холодное , вертушки все молчат

ТОгда нет. у меня другая история.

на твоем месте сейчас , предлагаю сделать следующее:

1. SW3 перемычки передернуть ВСЕ в левое положение 1-2
2. обесточить.
3. подать напряжение.
4. дождаться мигания зеленого диода.
5. подождать около 15 минут. прям засеки по минутам.
6. обесточить.
7. передернуть SW3 обратно.
8. включить и посмотреть результат в монитор. ждать не менее 3-5 минут



все так ж , вертушки молчат , на кнопку вкл нет реакции никакой




Junior
Статус: Не в сети
Регистрация: 15.11.2024
Ребята, все, у кого не стартует плата, обратите внимание какие разъемы блока питания вы подключили к питанию процессоров.
6+2 для питания видеокарт не подходит! Либо нужно 4+4 или 8 pin.

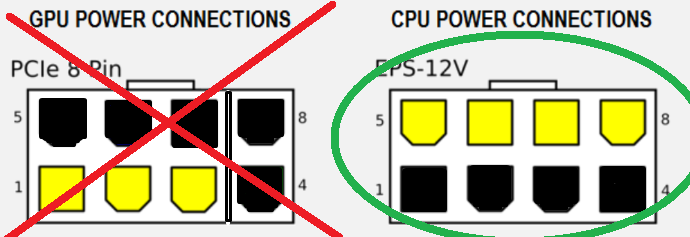

Вот фотка, желтым отмечены плюсы, черным - минусы. Оба разъема зайдут в разъем питания процессора на плате. Смотрите какие провода приходят в ваш разъем.
Нам нужны 4 плюса со стороны замка и 4 минуса по другой стороне. Т.е на фотке 5,6,7,8 контакты это + а 1,2,3,4 это -.
В общем другими словами если подключить разъем для видяхи, получите коротыш по линии 12 вольтам, при этом bmc будет доступен, будет весело мигать огонек на плате, на морду можно будет зайти, а плата не будет включаться, соответственно в bios тоже не пустит.
Надеюсь разжевал и в рот положил.
Вложение:
298333890_ba2c28187be5b5ffa20a046e3a2fc730_800.png [ 45.56 КБ | Просмотров: 862 ]

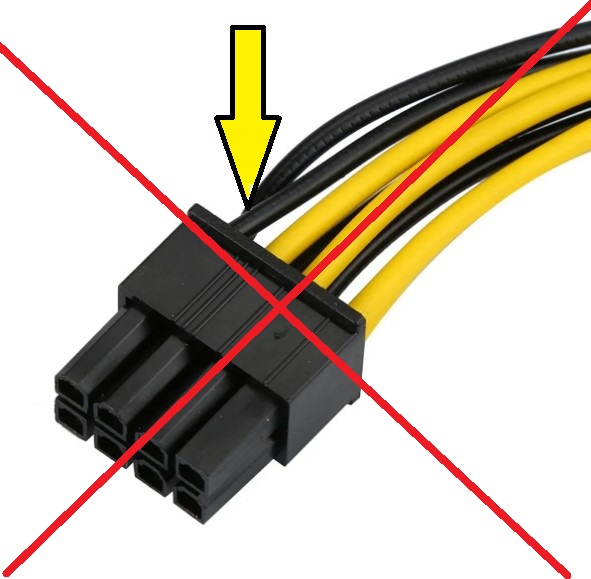

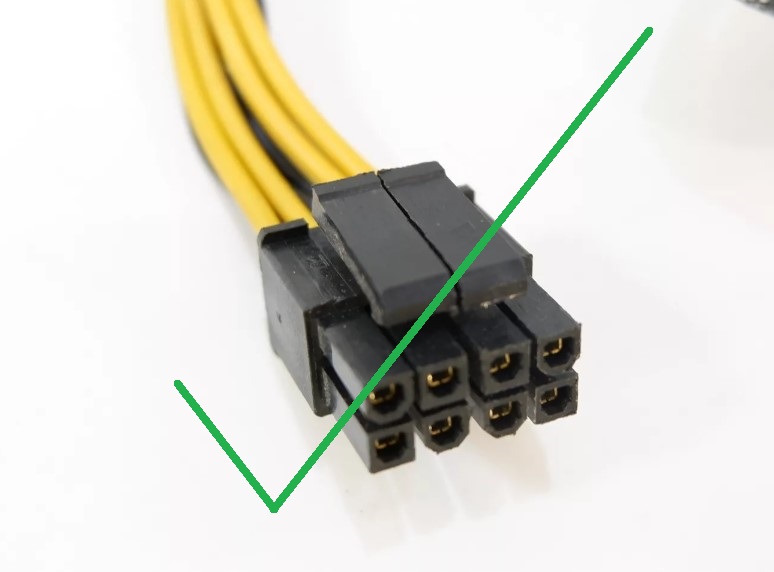

Там, где на фотке ниже указал желтой стрелкой, должен быть желтый плюсовой провод.
Вложение:
215933.jpg [ 71.29 КБ | Просмотров: 857 ]

Вложение:
220345.jpg [ 50.19 КБ | Просмотров: 857 ]

_________________
tg:@rd450x




Junior
Статус: Не в сети
Регистрация: 20.11.2024
Neiznih писал(а):
Ребята, все, у кого не стартует плата, обратите внимание какие разъемы блока питания вы подключили к питанию процессоров.
6+2 для питания видеокарт не подходит! Либо нужно 4+4 или 8 pin.


да , про это знаю
это не первый серверок у меня )




Junior
Статус: Не в сети
Регистрация: 25.12.2012
Feels

Тут есть простор для творчества. Естественно, выдувать нужно в задницу корпуса.

Конкретно эти вентиляторы, оперативку не задевают. Её можно ставить. Трубки не мешают.

Но крепление я выпиливал сам, на фрезерном станке из 8мм текстолита.




Junior
Статус: Не в сети
Регистрация: 25.10.2024
LWW писал(а):
Конкретно эти вентиляторы, оперативку не задевают. Её можно ставить. Трубки не мешают.

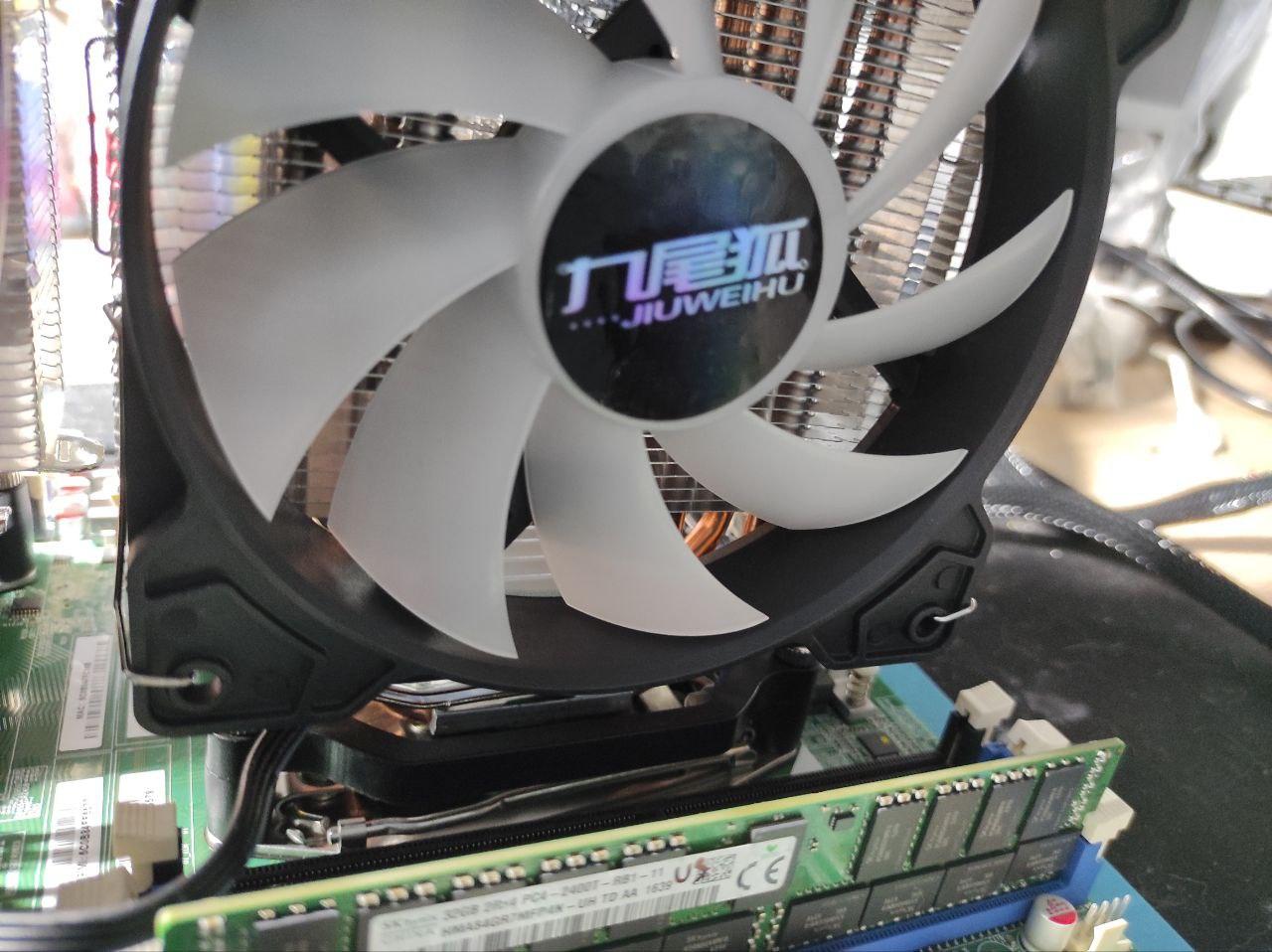

Я пока поставил эти - JIUWEIHU JWH-6T
они не задевают оперативку металлом, только если нужно вставить память в крайние слоты, тогда нужно снимать вентиляторы, они прямо впритык садяться на память. Где-то в ветке давали ссылку на нонейм кулеры которые встают без переходной рамки, возможно он встанет по направлению выдува в бок, а не вверх как эти.
Вложение:
photo_2024-11-27_15-05-39.jpg [ 146.51 КБ | Просмотров: 959 ]

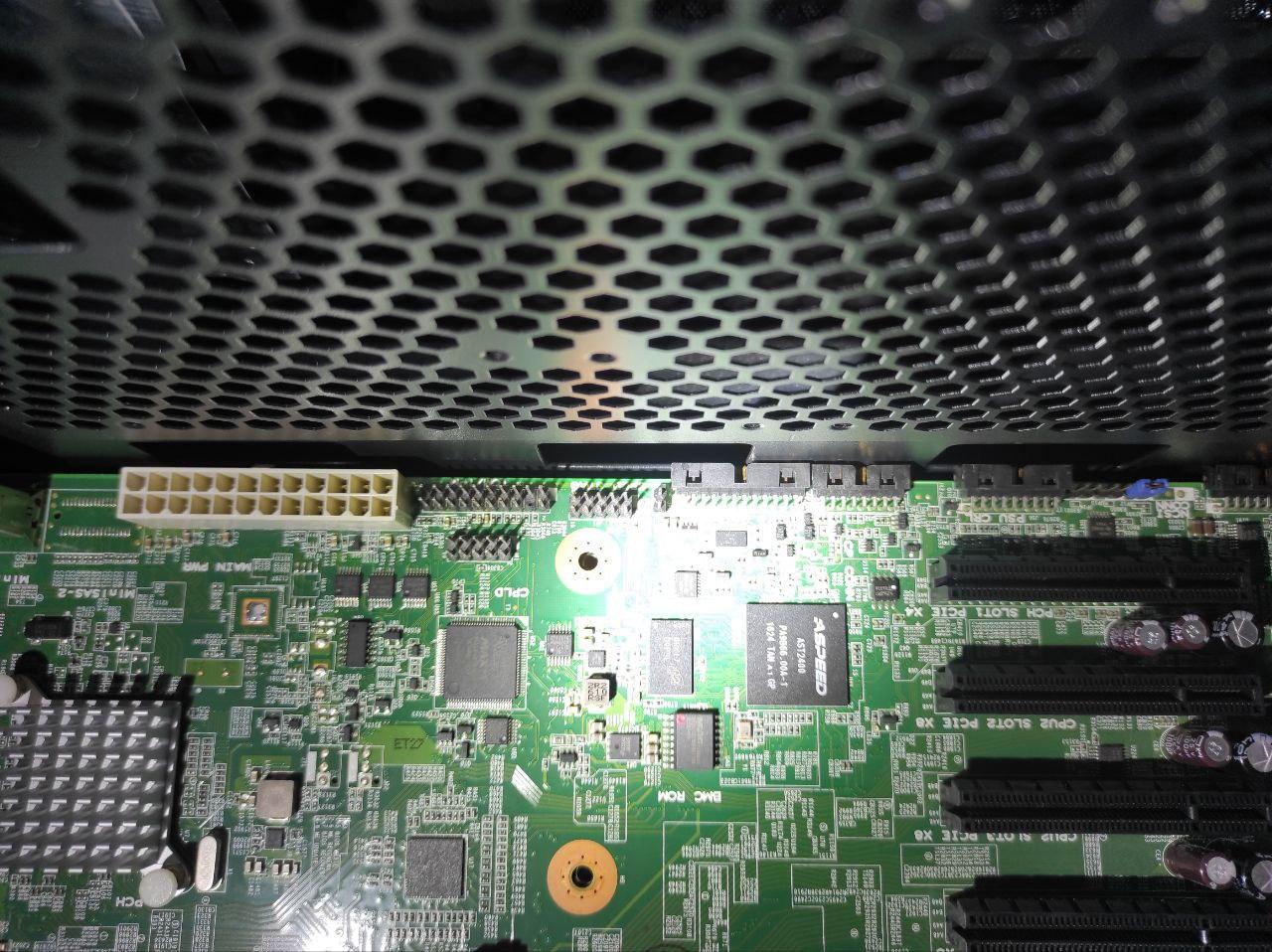

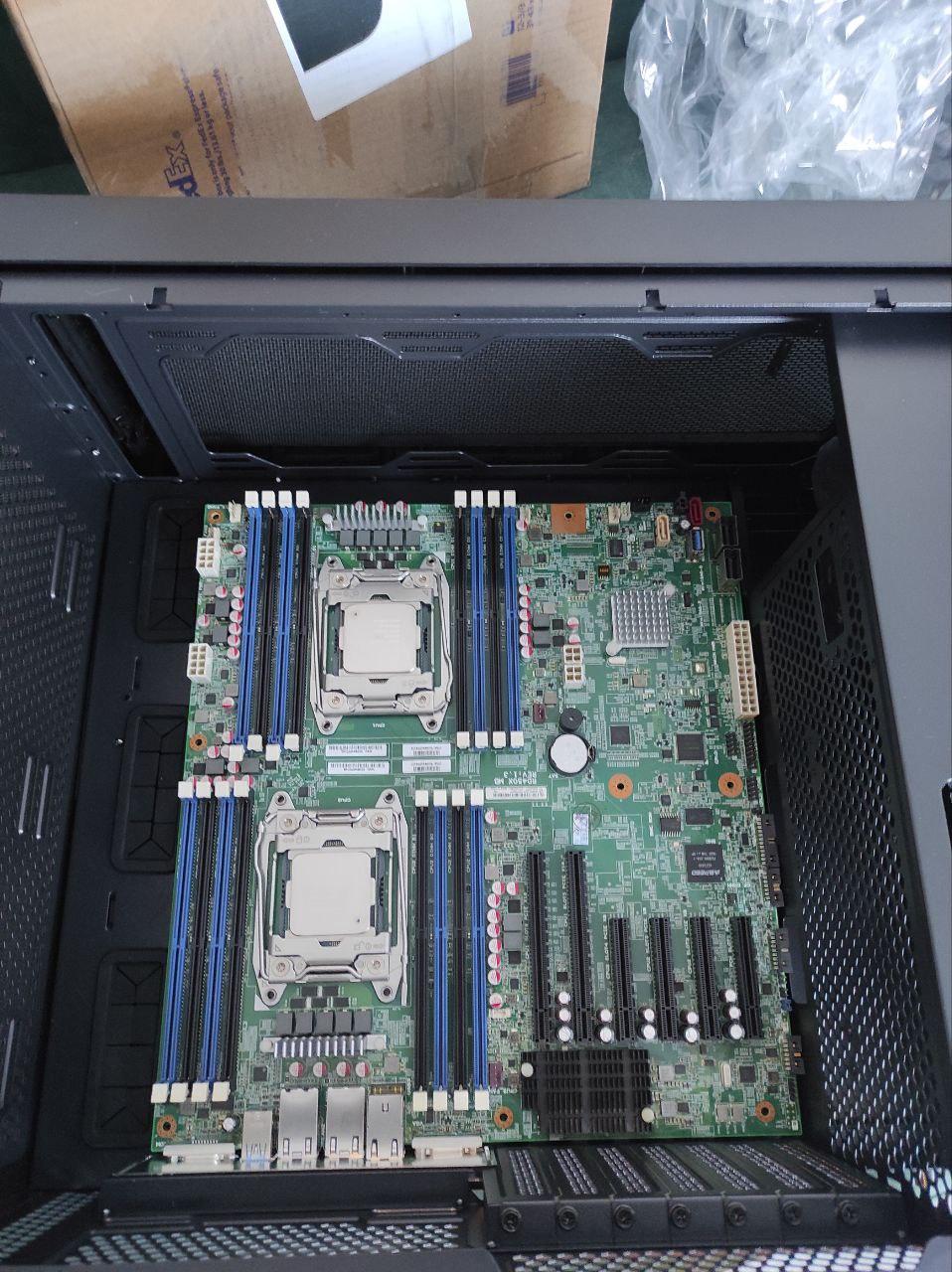

Корпус у меня Vinga Pillar, плата встает в штатные места, после перестановки стоек материнской платы. Но все равно без колхозинга никак, не влазят дополнительные штекера которые кладут китайцы.
Вложение:
photo_2024-11-25_11-04-50.jpg [ 222.17 КБ | Просмотров: 959 ]

Вложение:
photo_2024-11-25_11-04-57.jpg [ 230.52 КБ | Просмотров: 959 ]




Junior
Статус: Не в сети
Регистрация: 28.11.2024
Добрый день подскажите что делать, изображение не выводится на монитор, зайти в ipmi не получается, ни один логин и пароль не подходит. Плата точно стартует, индикатор мигает, процы греются




Junior
Статус: Не в сети
Регистрация: 15.11.2024
Попробуй воткнуть видяху и через нее моник подключи.
