При обсуждении просьба соблюдать правила как Конференции, так и раздела "Материнские платы".
Кратко: запрещены фанатство, флуд, в т.ч. ссоры и переходы на личности, оффтоп не по теме. Картинки размером более 150Кб выкладываем в виде превью ("О выкладке изображений в собщениях в Конференции.").

Не искажайте наименования торговых марок, в т.ч. не переиначивайте иностранные марки и название опций в BIOS на русский. Это затрудняет поиск полезной информации, в т.ч. решения проблемы, аналогичной вашей, т.к. поисковый движок не обрабатывает искажения - это невозможно технически. Да, Х370 и X370 выглядят одинаково, но попробуйте вбить в поиск оба этих варианта.
Приходит новый человек и пытается воспользоваться поиском, в который его послали.

Asus, Асус, Азус, Асусина, Phenom, Феном, Феник, Фетлон, Фен, Deluxe, Делюкс, delux, люкс

Это лишь некоторые варианты. Скажите, вы, опытные люди, сумеете в нужный момент вспомнить их все? Догадаетесь перебрать их все? А каково новичку?

Для серьёзного (напряжения 1.35-1.45 В, частота 3.8 и выше) разгона под любыми нагрузками топовых Ryzen плату смотрим в ценовом диапазоне от $150-200. Платы в пределах примерно $100-150 в таких условиях жить будут, но при наличии частых продолжительных нагрузок практически всем потребуется направленный обдув цепей питания процессора.
Ниже $90-100 платы под указанный разгон старших Ryzen, по моим впечатлениям, лучше не брать вообще. Например: Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge) #14764921 (ASUS Prime B350M-A - $89). Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge) #16830207. Такие платы больше годятся для Ryzen с четырьмя физическими ядрами (шесть в разгоне при 1.4 В - уже риск).

Нагрев, о котором говорится в большинстве случаев, обычно достигается под синтетическими тестами. В реальной жизни Вы такого рода нагрузку практически не встретите и нагрев будет ниже. Но тут другое: у мосфетов действительно рабочая температура указывается до ~125-150°, но КПД-то с нагревом падает! Мосфет может работать, но нужный ток - уже не выдавать. Так что когда в синтетике греется более 100° C и для стабильной работы нужен обдув - вот тут уже повод задуматься, ибо и в реале будет 70-80, что довольно нежелательно.

посматривай чаще - проникайся.. своего-то нечего показать

Добавлено спустя 1 минуту 2 секунды:

с мониторингом бяда..

Воинствующий фанат мси, что не пост то "жижа". О чем с тобой дискутировать? Иди подрочи на логотип своего бренда.

Добавлено спустя 8 минут 38 секунд:

Открою тебе страшную тайну, существуют платы разных ценовых категорий. Че ты этим доказал только не понятно. Давай возьмем какую-нибудь мси за 60 баксов. D Будет тоже самое.

Нечего тут видеть, температуры MOS Vcore нет, хоть умри. Фейковые показания, слабо меняющиеся в нагрузке и без, не принимаются - сам же написал, что отключил по причине их неадекватности Нужен, не нужен, просто сообщил сам факт Это известно, потому и есть у всех
У тебя нет глаз? Сам же приложил показания HWI Томагавка, на твоей плате этих показаний от силы четверть. 3/4 просто нет И где эти показания на вашей плате?

Открою тебе страшную тайну - чудо под ником michernov пыталось затирать про мониторинг и тру платы а оказался сплошной фуфел и наебос. Другого от жижи не ожидал так то, рад что ему самому глаза раскрыл.

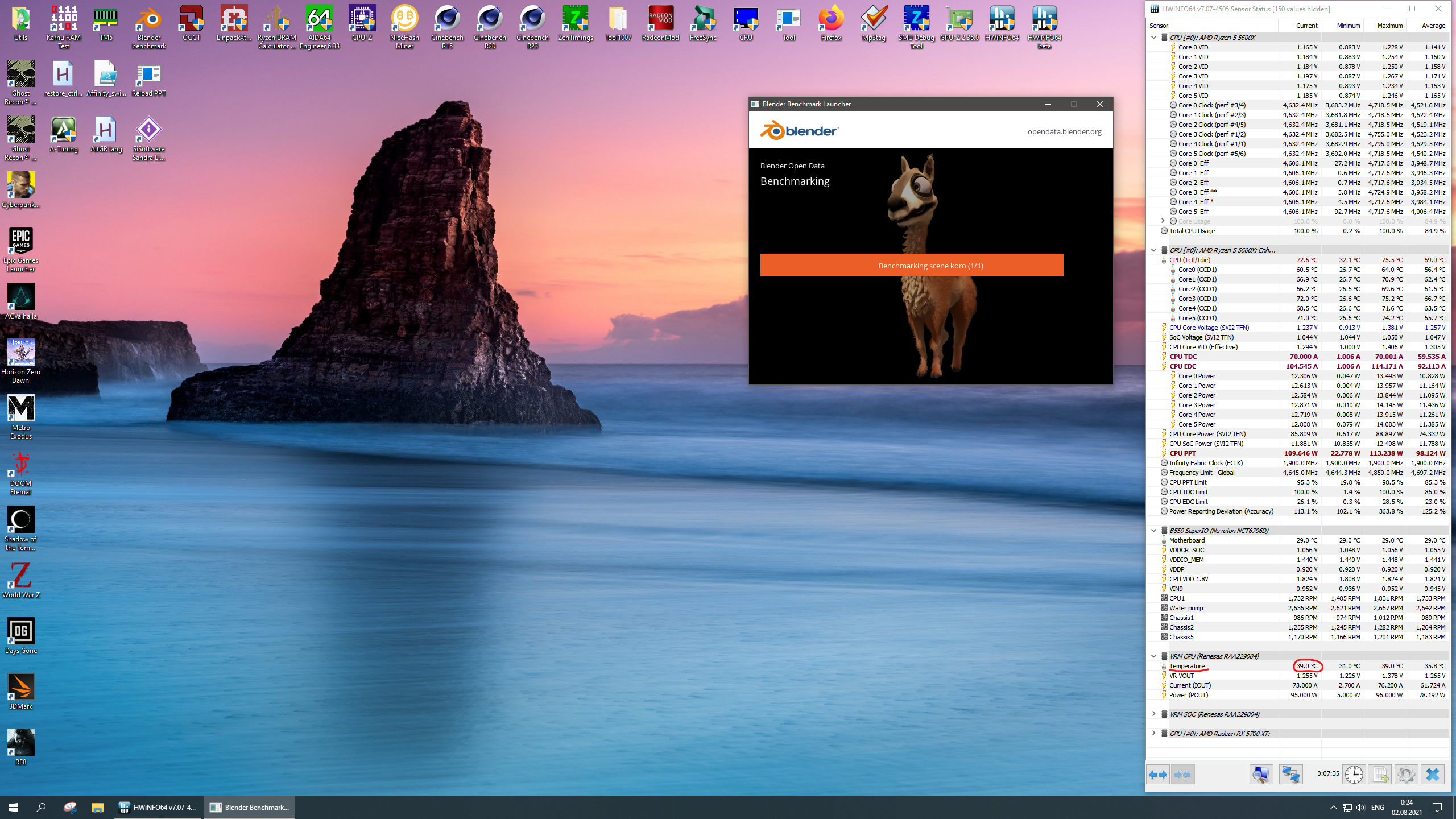

в hwinfo64 раздельный мониторинг vrm; в Aida - MOS смотрим (умирать погодим): https://ibb.co/Wzpt5Ym

оставляю для себя актуальные, остальные залочены - сколько можно повторять..

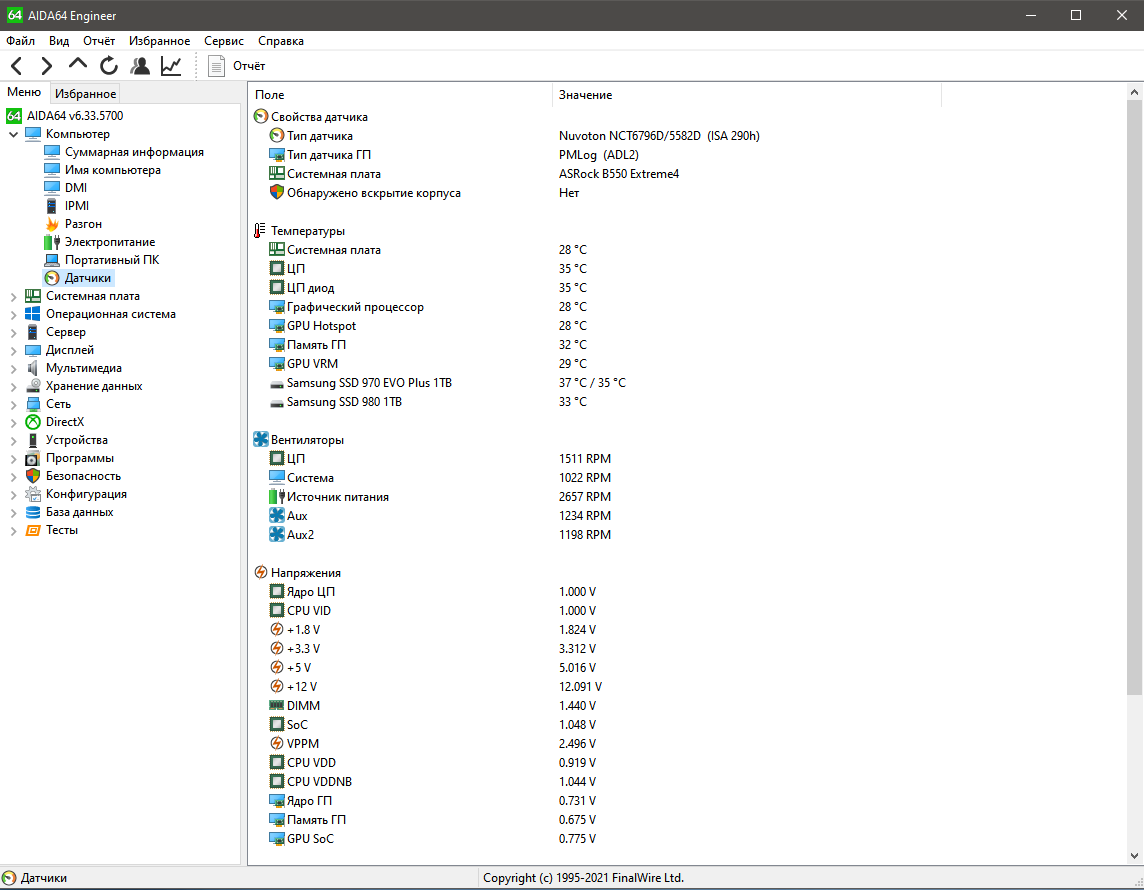

Ну не стесняйся, выложи скрин с AIDA/Sensors (там вроде не залочить) и сравни с аналогичным скрином Томагавка b550

Я уже выкладывал пример на гиге две строки в HWInfo VRM MOS и VRM SOC. Откуда он берет данные, с мосфетов-ли или с датчиков на плате через мультик - конечно вопрос. Но судя по поведению проца без графики и с графикой, насколько помню, сок датчик есть.

В целом закругляемся. Бесполезный треп.

пришли томагавк, сравню - выложу. э!, думай прежде.. нестеснительный.
закруглился..

vol2008 чисто теоретически, superpuperio может получить температуру из контроллера pwm?
можно ли определить источник температуры по скорости ее нарастания? например, если датчик в силовых элементах, то нарастает быстро (в прайме), а если на плате, то медленно.
спрашиваю, потому что интересно, как мониторит температуру моя msi и какие предельные температуры.

здесь смотрю скрины. на тепловизоре 5 точек: 3 на радиаторе, 1 - контроллер, и последняя точка - 4 неизвестных элемента. радиатор наверное бесполезно мониторить, потому что температура внутри силовых элементов намного выше (насколько?). что показывает mos в superpuperio на скринах статьи - не понятно.

Значит такие показания температуры MOS для тебя неактуальна. И в самом деле, при температуре проца 42 гр температура MOS 61 гр. Я бы и сам не доверял таким фейковым показаниям и залочил их в HWI

Добавлено спустя 1 час 23 минуты 46 секунд:
superpuperio это в смысле MIO (Super I/O)? Практически на всех платах сейчас избегают тащить длинные дорожки от сенсора к super I/O. Вот если сенсор относительно недалекo (PCH, Motherboard), то запросто. VRM далеко, поэтому температуру снимают с шим-контроллера или вообще не снимают. Если снимают с контролера, то 2 варианта, либо это температура самого контроллера, близкая к температуре VRM Vcore не в стрессах, либо температура фета SPS (smart power stage). Последний вариант самый точный. Мосфеты на B550M PRO-VDH не SPS, а контроллер все тот же 6-фазный Richtek RT8894, что и на MSI b450 (Томагавк и прочие). Значит мониторится температура контроллера, которая в типовых нагрузках (не в стрессах) близка к температуре VRM, немного выше. Температура 83.2 и выше - это температура контроллера Richtek RT8894. И как я писал ранее, это обычно самая горячая точка на платах MSI (ее и показывает программный мониторинг), температура самого VRM в стресс тестах солидно ниже. Но это без обдува (стоит водянка). С воздушным кулером, хотя бы слегка обдувающим контроллер, все намного лучше

Неплохо было бы еще узнать, что у вас за материнка. Допустим, что "моя msi" это gaming plus, т.е. контроллер IR35201 и непонятные VRM-ы.
Tsense1/2 контроллера может получать сигнал как с IR3555 (power stage), так и
с NTC (термистора) - скорее всего ваш случай.
Определить откуда можно (я так думаю ))), если посмотреть какие девайсы доступны по I2C, ну или в логе CPU-Z поглядеть список тех же PCI устройств.
Или глянуть в HWINFO, задействованы ли SYSTIN, CPUTIN, AUXTIN0, AUXTIN1, AUXTIN2, AUXTIN3, AUXTIN4 и что показывают. Это аналоговые входы для термистора.

По скорости точно не знаю, но точность (из даташита) для термистора -4 - +4% (против 0 - +3,5%, для IR3555)

Nuvoton умеет дохрена чего. Например SMBus Master Interface (для опроса IR35201) и SB-TSI (для проца, чтоб Tctl получить),
так что чисто теоретически может, а практически зависит от того, как он запрограммирован.

Добавлено спустя 18 минут 31 секунду:


Видимо тот, кто это писал
не успел узнать еще.

Судя по ссылке на обзор, это B550M PRO-VDH. - "4+2, RT8894 (4+2), 4*(2H+2L)(4C029+4C024), DIRECT 4 PHASES///PARALLEL 8 WITH 4 CHOKES ONLY". То есть, по составу VRM практически аналог "Томагавкоподобных" b450 Разгон проца конечно суперский, но на показания температуры VRM я бы не опирался , явный бред - при разнице в потреблении 90W по POUT разница в температуре всего 8 градусов

А я видел скрин его с ZT - там была Gaming... ну тогда хз, у RT8894 Tsense вроде только для VR-HOT алерта, ну или если сам проц поллит VRHOT assertion.

Защита конечно есть, но обратите внимание на температуру контроллера по тепловизору и на температуру в HWI. Не правда ли почти 1 в 1 ?

Добавлено спустя 13 минут 54 секунды:

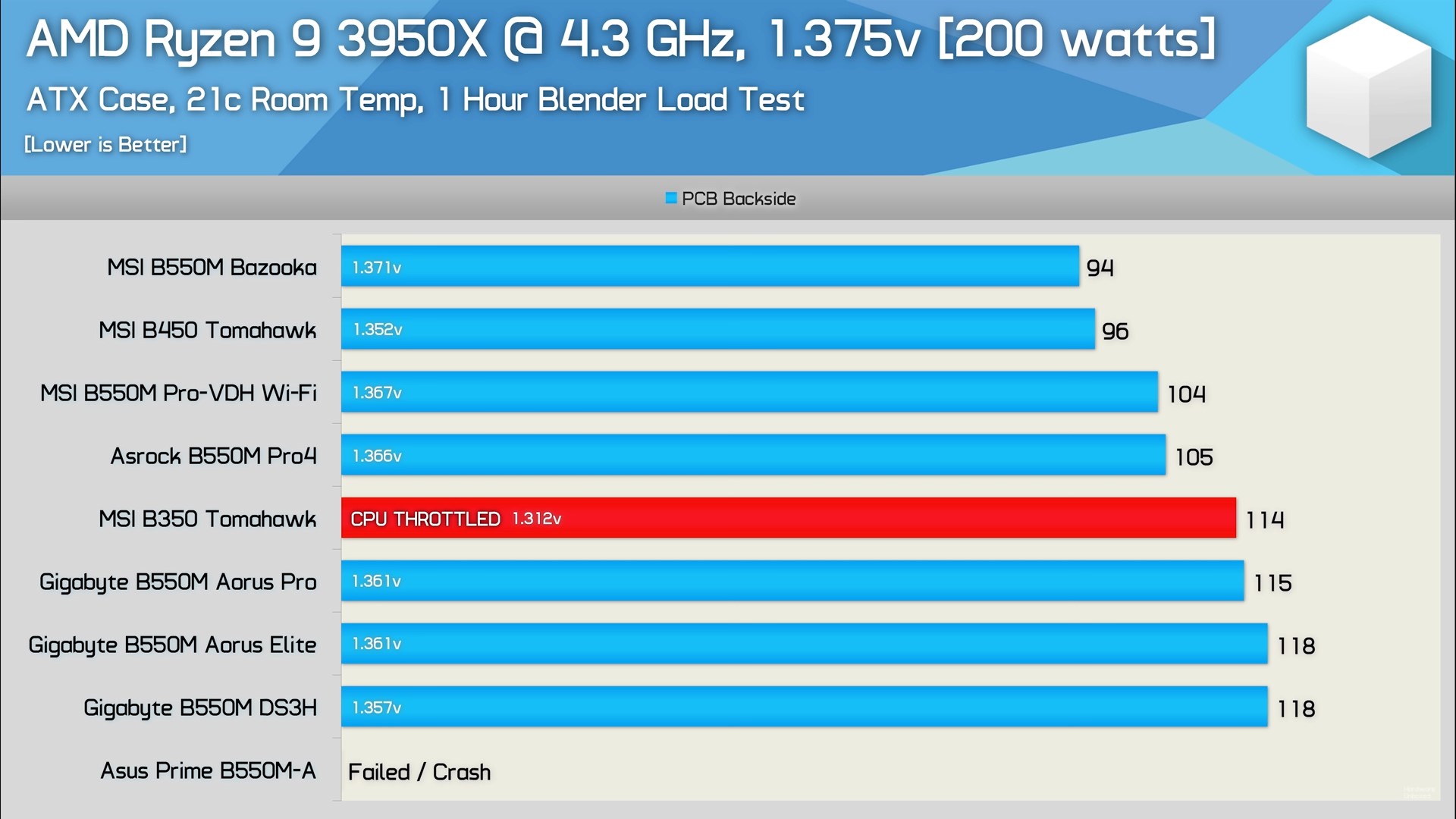

vol2008 у тебя не 35гр врм. На уровне томагавка - 60гр при 200вт.

Добавлено спустя 1 минуту 17 секунд:




Добавлено спустя 2 минуты 27 секунд:
Вся жижа в опе, условно годна 1 карта по цене/возможности aorus pro и то она на уровне томогавка/ extreme4 / стриксов от асуса, а при наличии аналогов здоровый человек жижу брать не будет

Nuvoton можно сконфигурировать, например выставить нужный оффсет - будет какую хочешь показывать температуру. Просто не вижу логики в том чтобы лепить термистор под PWM контроллер, если уж и мониторить, то VRM-ы, т.к. их эффективность напрямую зависит от температуры. А темп. контроллера высокая, потому что без радиатора.

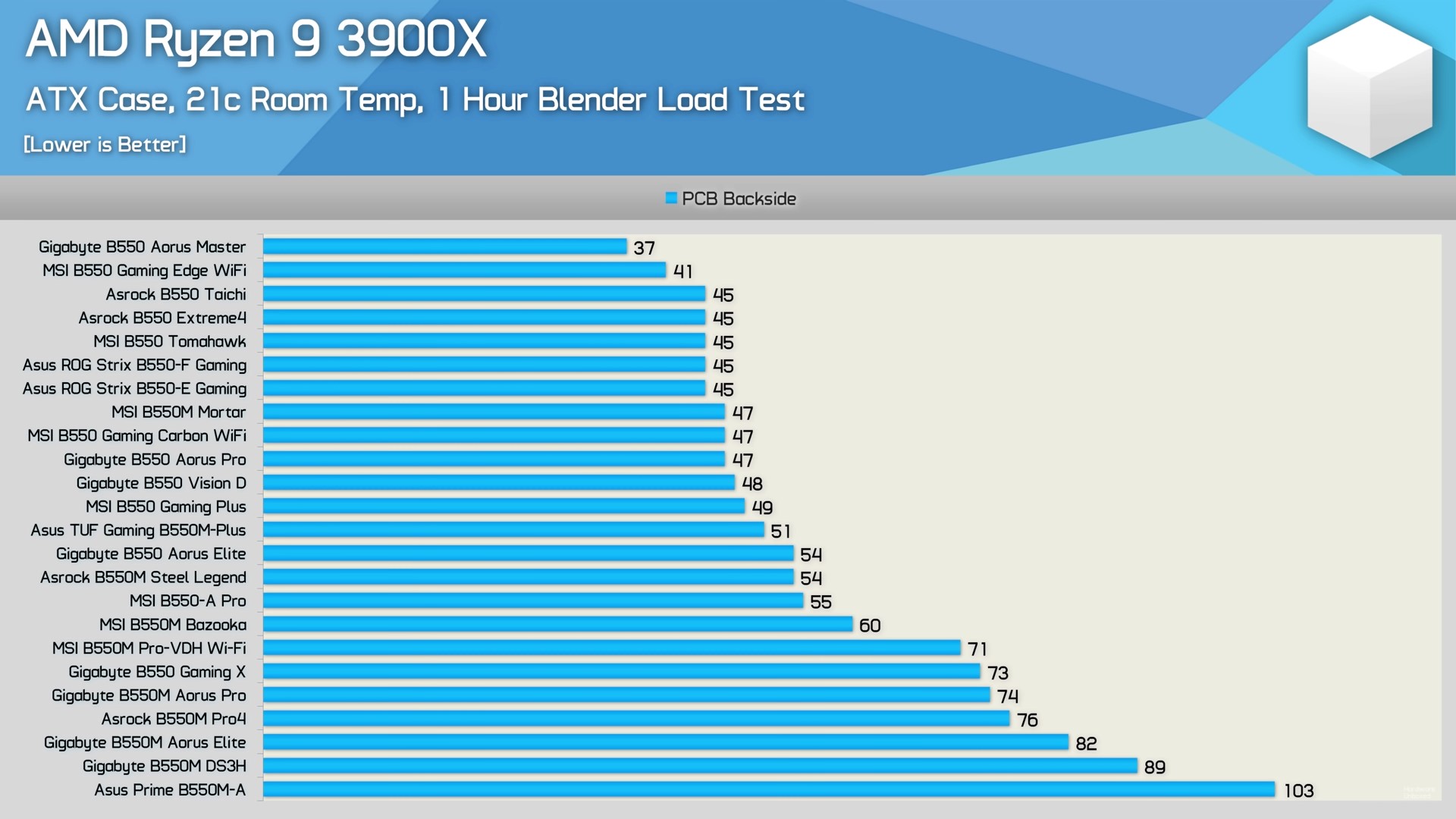

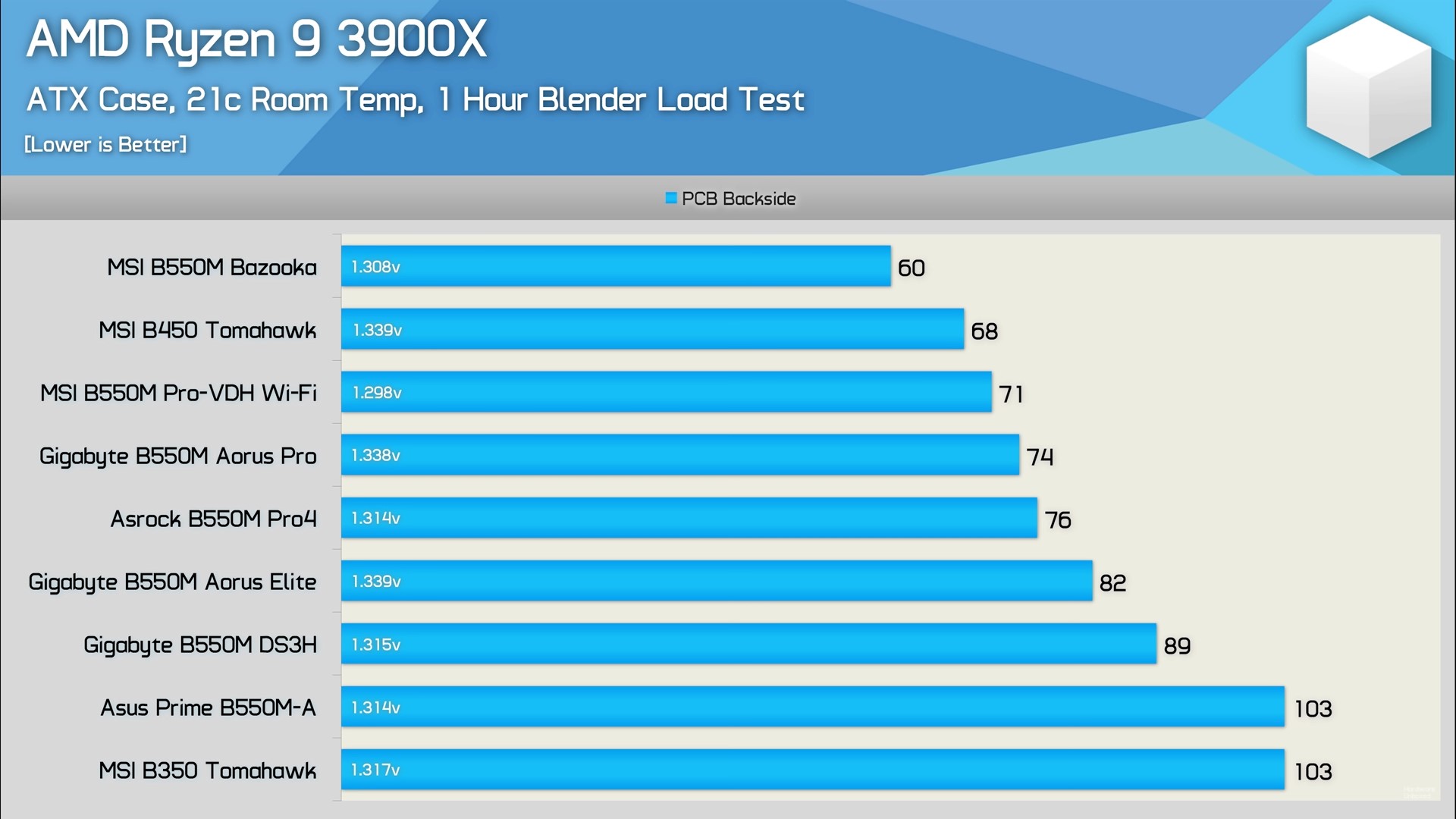

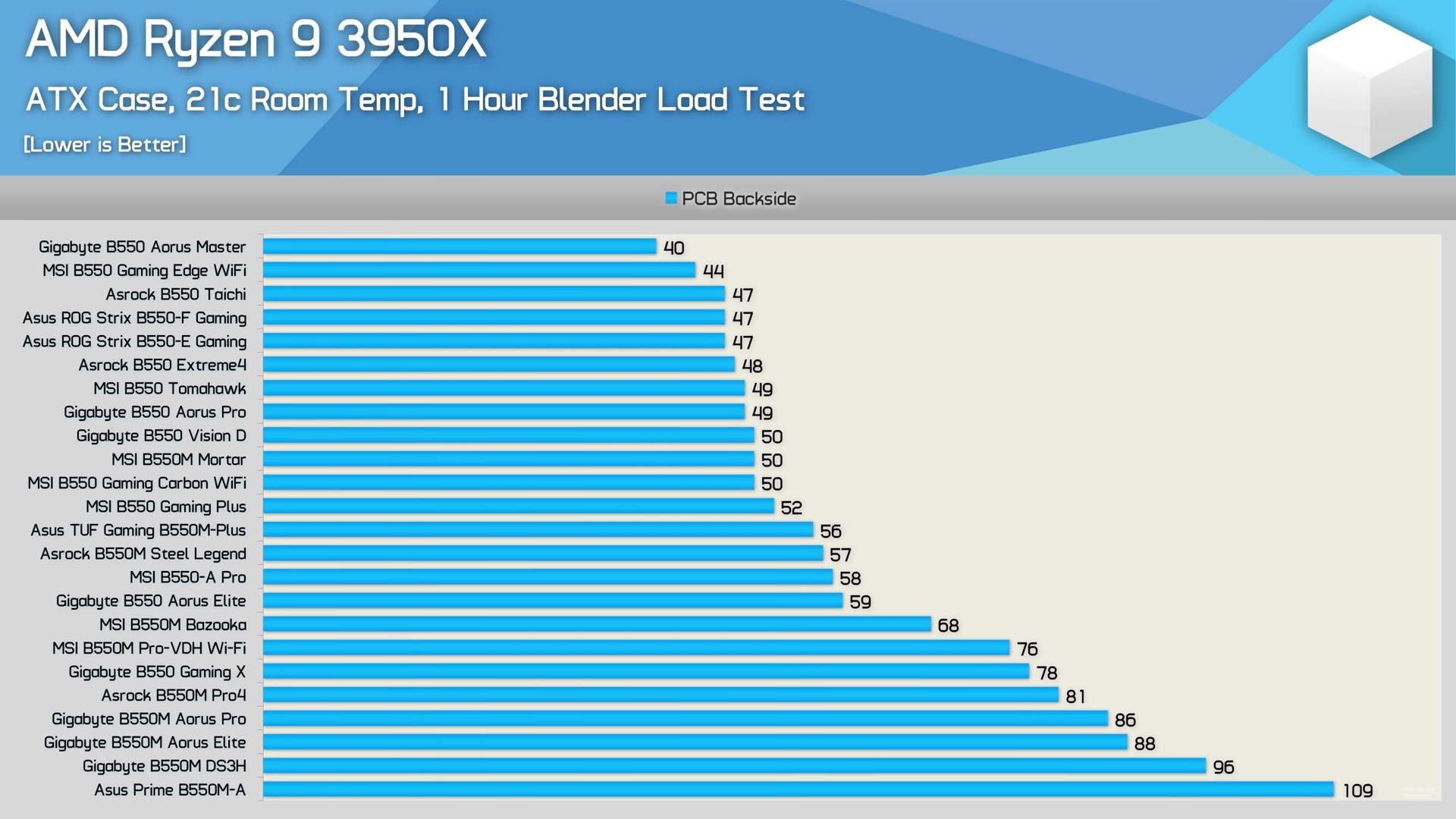

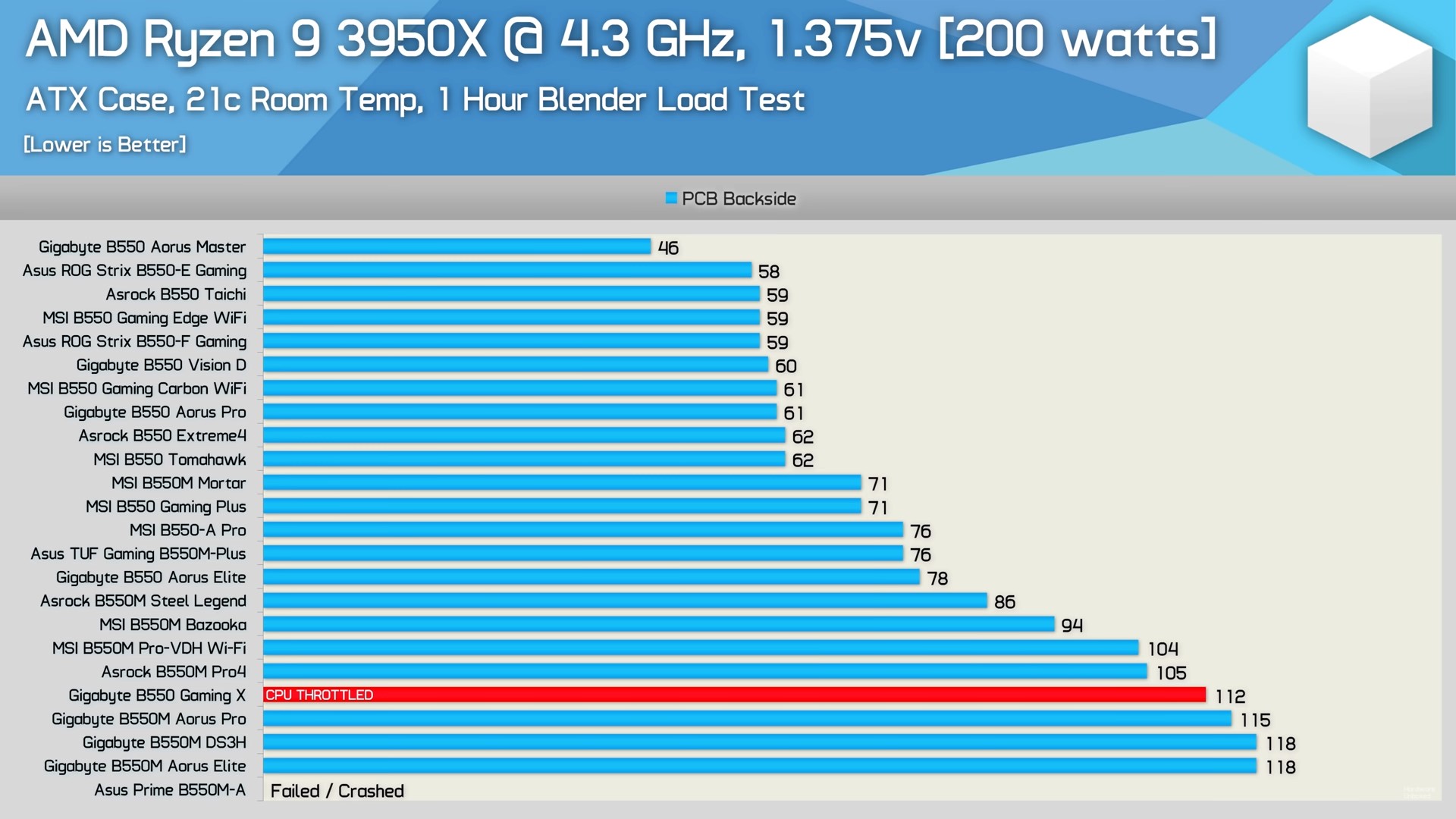

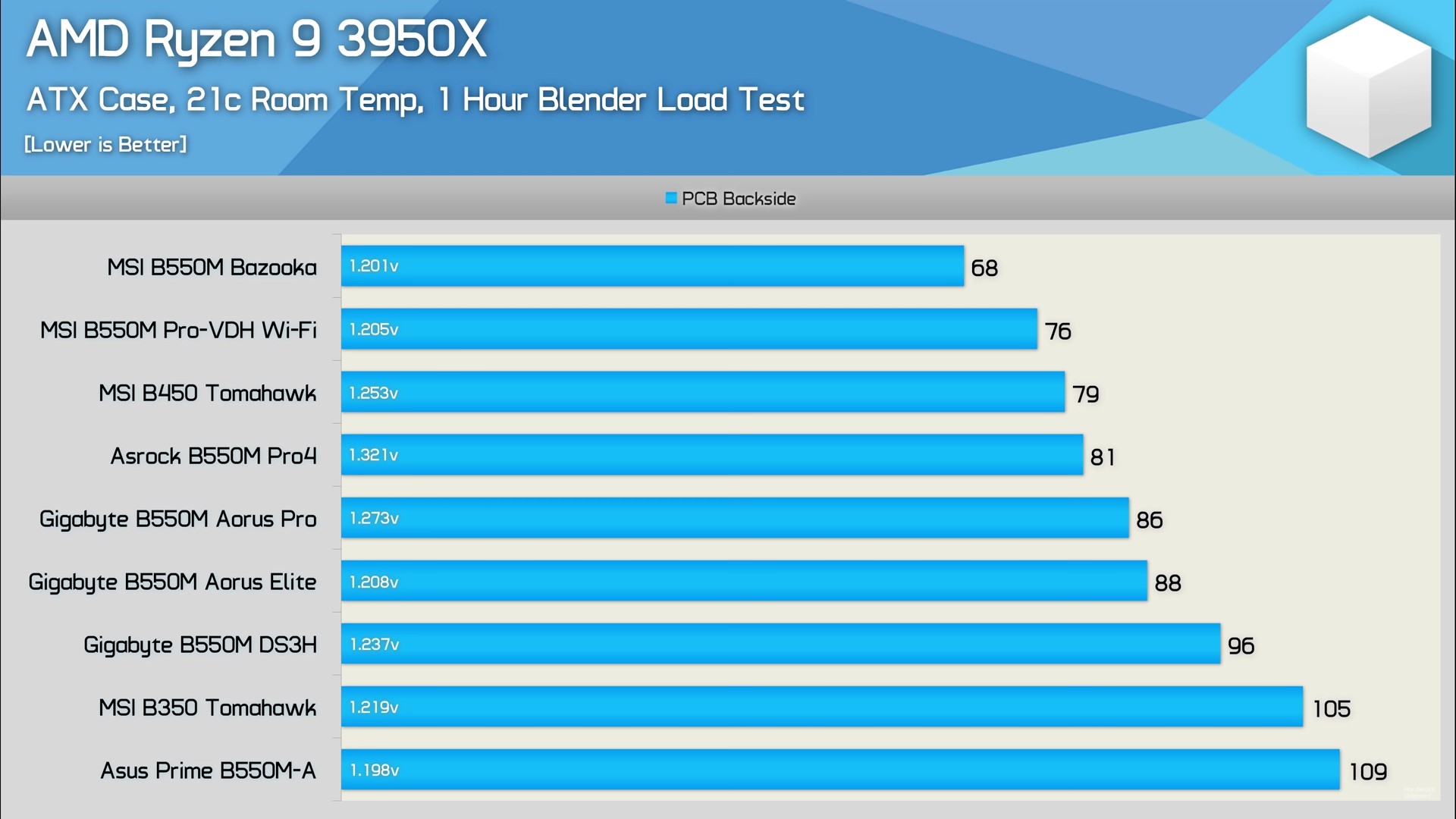

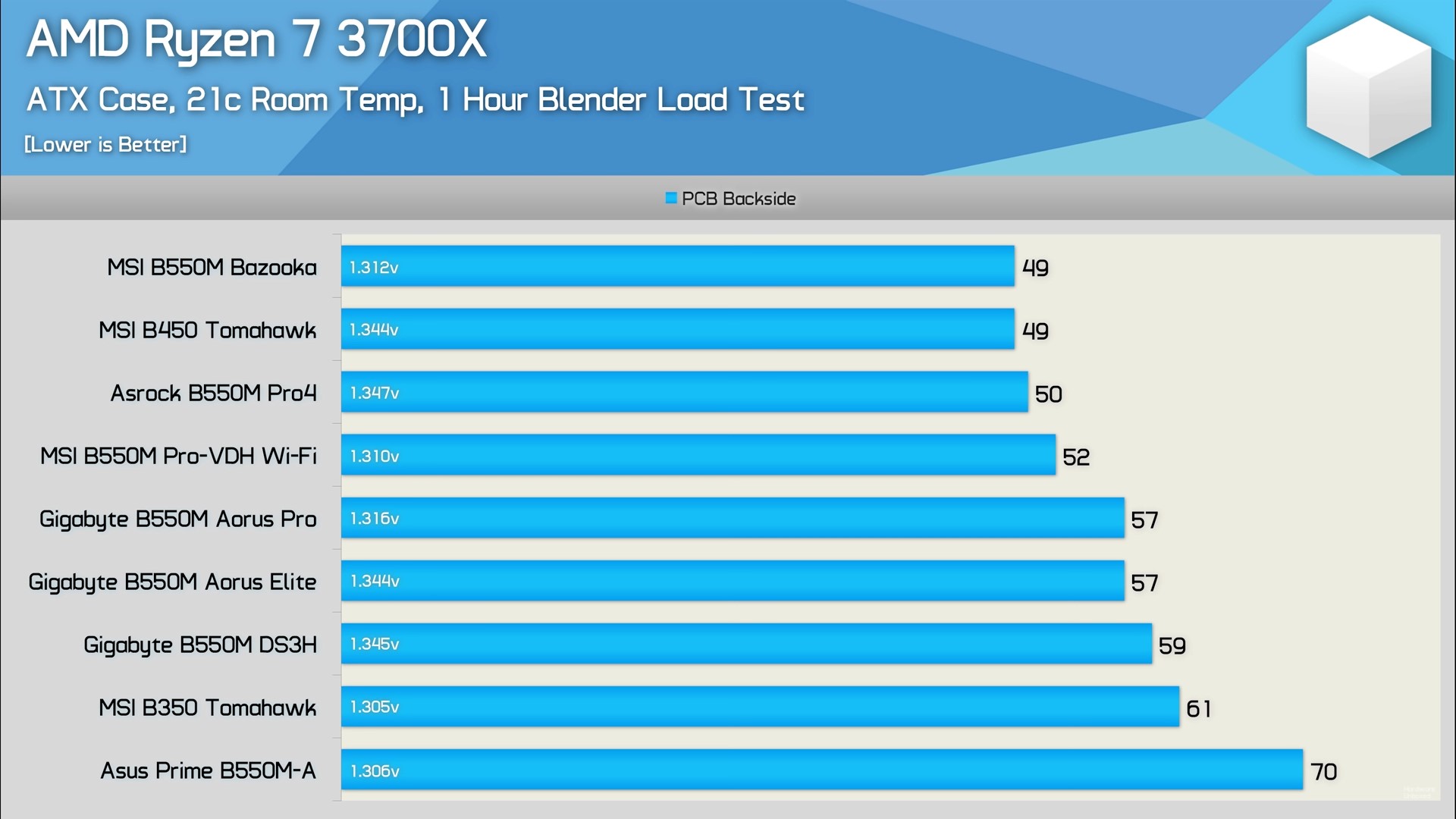

Не соглашусь, вот к примеру тесты HUB, при 200W нагрузке - 62°С, у меня при 90W - 39°, но за час думаю может набежать еще несколько градусов, так что ничего бредового не вижу, плюс я еще прикрывашку разьемов задней панели снял, т.к. она закрывала выход воздуха из под радиатора (додумались инженеры ихние такой алюминиевый мешок сделать, блин).

Там не термистор, по даташиту контроллер имеет свою встроенную хрень и выдает на проц нечто типа VR HOT (VR ALERT отдельно) ...давно смотрел, забыл уже

Если на msi плате обновиться до agesa 1.2.0.2, то вернутся на версию 1.0.0.6 можно будет?

Если есть флешбэк, то можно рискнуть.

есть ли владельцы Asus x570E с сво arctik liquid freezer ll 280? при установке крепление охлаждения почему то ложится четко на конденсаторы материнки с левой стороны..ни кто не сталкивался?
