Нет, не перепутал. Там отдельные питальники.
Ещё, так как у меня процессорного куллера нет, то есть обдува нормального зоны врм нет, кроме корпусной вентиляции, то приколхозил с радиатора врм термотрубку на водоблок процессора Ну так, для самоуспокоения, хоть он и не греется даже, хотя возможно греть буду, когда наконец доедет мой 2696

Добавлено спустя 25 минут 7 секунд:
Ну и пару слов в догонку на счет врм. Меньшее число фаз тоже способно вытягивать питалово, это да, вон Супермикро тому в доказательство. У меня была плата вообще без радиаторов зоны врм и вот это главный нюанс всех питальников -- качество компонентов. Если врм греется -- хреновые компоненты, я считаю, так как нагрев -- это потери, уходящие в тепловыделение. А именно -- скорость переключения мосфетов. Если сопротивление на состояние открытый/закрытый меняется слишком долго то быть нагреву.

OverClick, а тебя ничего не напрягает?

На материнке 6 (ШЕСТЬ) фаз. И это в лучшем случае.
Но по схемотехнике (жалко денег за бордвью) - 3 сдвоенные фазы.

Добавлено спустя 15 минут 52 секунды:

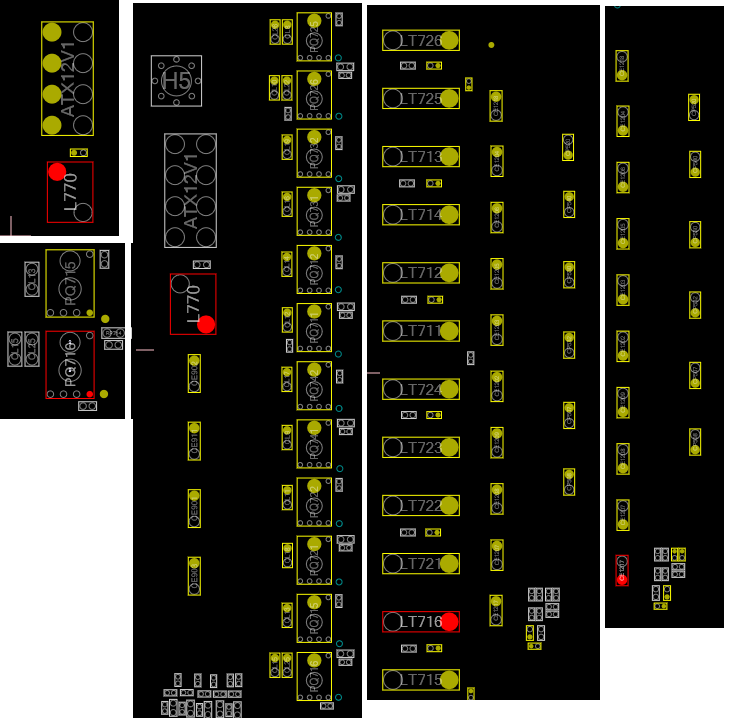

Нашёл...
Дно-мать.
Один входной дроссель.
6 спаренных полевиков.

Умные люди поймут...

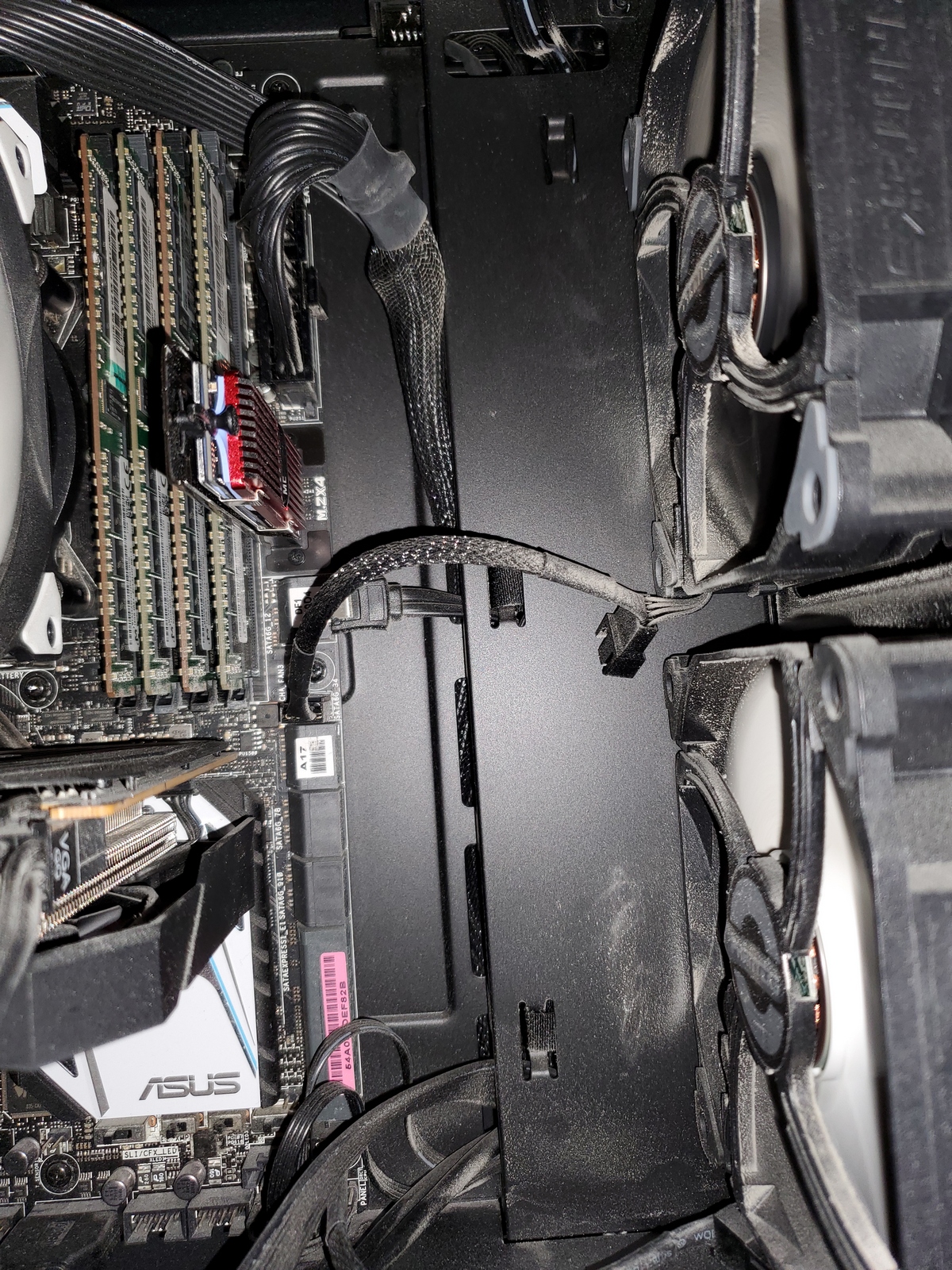

Я думал что они просто другого места не нашли , но может и специально так сделали чтобы охлаждать лучше, т.к. охлаждается и вправду очень хорошо. В привычном месте Samsumg 970 EVO Plus в простое грелся до 60, а в этом месте 40.

Уделал под "орех"

Хотя можно и по другому пути- название контроллера который дрыгает фазами, и сколько из них отвечает за линии ЦП питальника. И по какому параметру контроллер ток мерит(падение на транзисторах, на индуктивности..)
Верхнее и нижнее плечо - "спаренными " называть - такое себе, с ходу думаеш, что имеется ввиду запаралелить!
И куда идут питания рядом с DIMM- вопрос открытый( может туда чего то вывернули), хотя там обычно питания самих DIMM-, и источник "средней точки" для работы DIMM-(состояние Х- между 0 и 1)

С другой стороны - ПЕРЕЧИТАВ ВСЮ ВЕТКУ- могу сказать, что это всё перетералось 100500 раз. И тему высасывают из пальца.
У ВСЕХ китаек система vrm - хреновая, у многих очень хреновая. Да она грееца! НО ОНА вывозит у всех. Увеличенный радиатор и обдув - продлят срок службы, и это тоже прописная истина. В шапке несколько вариантов. Где то мой есть(я о доработке радиатора vrm ежели что) в шапку не добавили, но поиском найти можно.
Кстати где-то ссыль была на сравнение всех китаек. Их наверно ещё больше стало.
Сути не меняет. Сон есть на единицах. Есть под DDR3. Есть под 2 проца и опять же с есть с DDR3( только под работу, ибо в играх приросту не выдаст, на потраченное бабло). Есть Хуанан с наструганными BIOS. Есть ITX вроде(не сталкивался сам) остальные различия мало заметны.

Возвращаясь к китайки Vs "брэнд" типо Asus Asrok MSI - на последних стоят элементы более новых поколений.(переключаются быстрее и меньше потерь) И скорее всего толще медь в некоторых слоях и/или слоев больше(но это не точно).

P/S

Много букфф! Главное наверно какого стандарта Ваш SSD.? Интерфейс? Где-то NGF мелькнуло- pci-E?
Тогда нужно смотреть как распределены у Вас линии!
Раз с другой картой работает - вроде вариант с китайским SSD отпадает.
GT440 может МАКСИМУМ запросить 16 линий PCI-E v2(это 8 линий PCI-E v3)
Более новой карте нужны полноценные 16 линий v3. Она должна работать и с меньшим, но не обязана. Надо разграничить ручками кому сколько. И не занято ли у Вас ещё чем то линии?
Скриншоты BIOS с раскладкой линий pciE в студию
Меняете ручками на нужном сокете на нужное количество линий PCI-E.
Обсуждалось, причем не давно и со скринами BIOS

Ну линий v4 тут как бы нет. Это может вызвать некоторые проблемы. Хотя должно быть совместимо вниз. Такую скорость соответственно не получить. - переплатили Вы возможно. Линии надо всёодно пробывать распределить ручками!

P/S 2 смотрел я скрин. Мельком. Связи между элементами я не вижу и все чёрном поле. Возможно так и должно быть. Не знаю. Обычно полёвки стоят в верхнем и нижнем плече. Так экономичнее работает сама схема. Соответственно 12 элементов намекает на 6 верхних и 6 нижних ключей. И как уже упоминал - логичнее плясать от контроллера, ещё и с типом ключиков разбираться, а затем с толщиной и шириной проводников. Вспомнив последнюю часть - медь в слоях- можно забить. На обсуждение- данных о китайках нет и вряд-ли будут

Это какой-то бред. Он чего под заказ делался?
https://www.ebay.com/itm/5pcs-100-New-I ... 1?_ul=ILIL
Купить можно а документов нет
Ну и несмотря на то, что в даташитах соседних моделей 6 фаз, тут упорно твердят о 12.ааа, поржал. Мосфеты на 108Вт в сумме за 1300Вт а индуктивности по 60Ампер на 12 шт. Ну хрен знает. И по тексту проскакивает 20 фаз питалова
http://www.kitguru.net/components/mothe ... iew/all/1/

Всем доброго времени суток! Есть комплект из huananzhi x99-f8 2696v3 128ram 1080ti SSD HP EX950 bios от iEngineer. Сделаны анлок и андервольтинг. Все замечательно работает уже пару лет. Но возникла потребность добавить еще один SSD в систему. И вот тут то и возникла трудность. При попытках добавить второй SSD любым способом (второй разъем на M/B или через адаптер PCI-E M.2 NGFF for SSD Bulk) в системе перестает определяться видеокарта. Система грузится но без видеокарты. Если вместо 1080ti воткнуть старенькую GT440 то все ок! Естественно SSD проверен и рабочий. BIOS менять пробовал. С BIOS Koshak1013 (phants) HUANANZHI X99-F8 v008 с поддержкой кодеков ALC883, ALC887, ALC888 и исправленным table VSCC bios для MX25L12833F система совсем не стартует. С другими ревизиями и версиями BIOS поведение системы не меняется (один SSD все ок! / два SSD не определяется видеокарта) Это как то можно победить? Куда копать?

P.S. Второй SSD с которым система не хочет дружить совсем ни как это Digma Top G3 DGST4002TG33T 2ТБ, M.2 2280, PCI-E 4.0 x4, NVMe, M.2. Даже если он один установлен то происходит потеря видеокарты. Для пробы взял ADATA Legend 850 на 1Tb таких проблем нет.

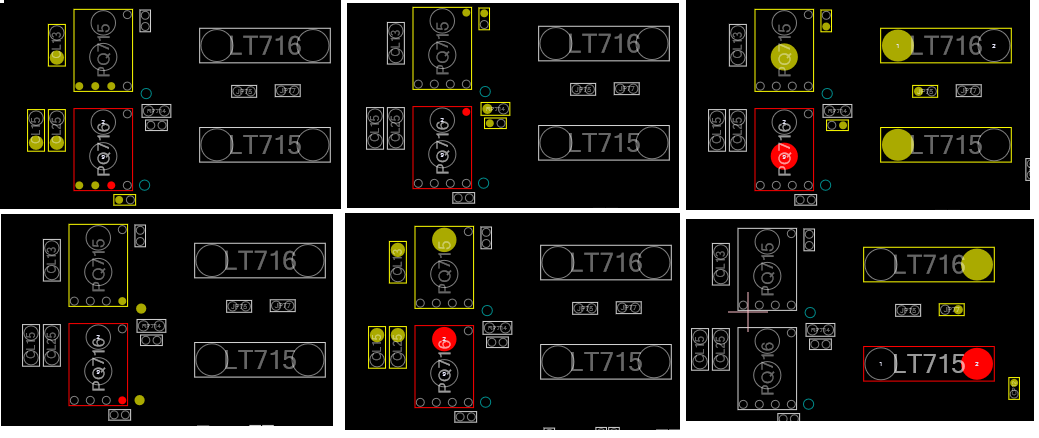

TerminX, они именно параллельно, без развязки. Смотри внимательно скрины с борвью. Это не верхнее и нижнее плечо.
FDMS3660S - 60/145А.

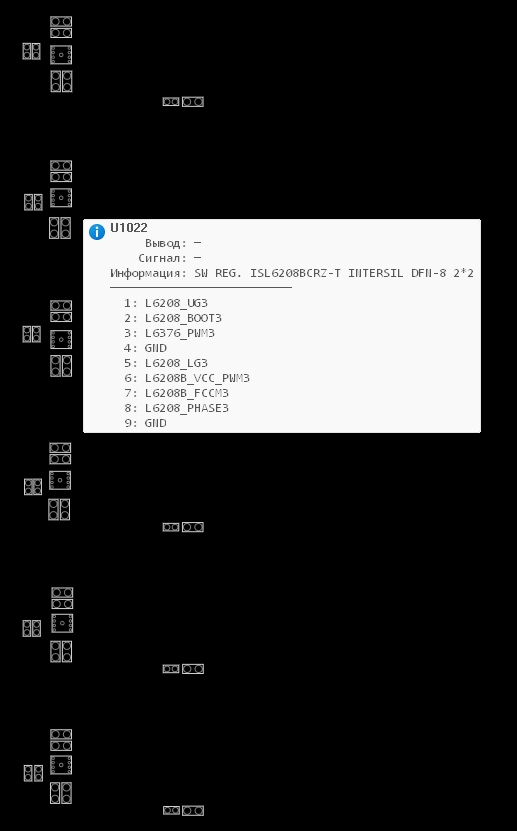

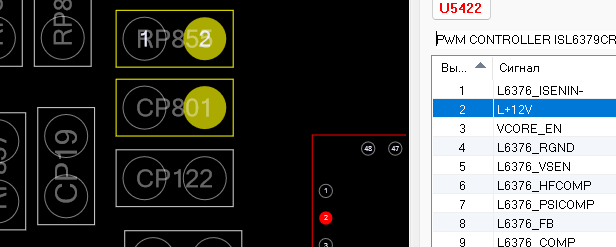

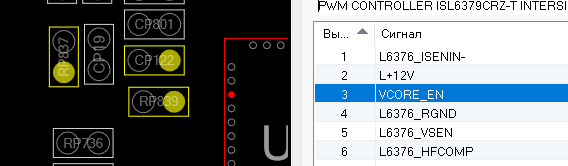

Да - 6 фаз, ШИМ на ISL6379CRZ-T.

Что-то намудрили с линиями PCIe. У меня на атермитере в подписи всё ок. Поиграйтесь параметрами PCIe в биос, но шанс невелик.

А должно? 6 диодов? Да блин, 6 гибридных фаз, уже сам проверил, действительно так. Но фото не от моей материнки, у меня там диодов вообще нет
(шим без буквы Т, я даташит не нашел, может поделитесь?)
На сколько это дно? Мать не может в разгон? Они горячие? Китайка с кучей кулеров на врм получше будет?
Вот мать вообще без радиаторов и не на спаренных 6 фазах. Официальная поддержка всех камней и 160 ватт включительно. Может все же качество элементов играет роль?
#77
Хотя возможно именно эта мамка для резервуаров с жидким охлаждением, потому как остальные мамки этого бренда все же имеют крохотный радиатор на врм.
Добавлено спустя 6 минут 56 секунд:

Думаю там на каждую группу из четырех слотов отдельное двухфазное питание. На других материнках это тоже видно.

Кроме изменения параметров работы памяти и проца(андервольт) в настройках биоса ничего не менял. Так что если намудрено то не мной.

OverClick, какие диоды?
У тебя мать другой ревизии просто и Толька.
У тебя 6 фаз. Настоящих. ШИМ это может, но вот сборка ВРМ - УГ. Для чего это сделано? Возможно для таких как ты - которые транзисторы и дросселя считают.
Параллельно в одной фазе две транзисторных сборки. Без развязки. Без всего.
Питание с разъёма не разделено, т.е. есть подключить ПБ с разъёмом 4-пин вместо 8-пин - возможно и мать сжечь - на АМ2 блин можно было разделить питальник для слабого проца, а тут - нет. В цепи питания +12в нет шунта, а значит и нет общего токового датчика - жги БП и мать.

Ну и чем этот "бренд" лучше китая-матери?

Добавлено спустя 13 минут 16 секунд:
OverClick, да, и чтобы убедиться, что ты понимаешь, про что тебе говорят,

Есть светодиодный светильник.

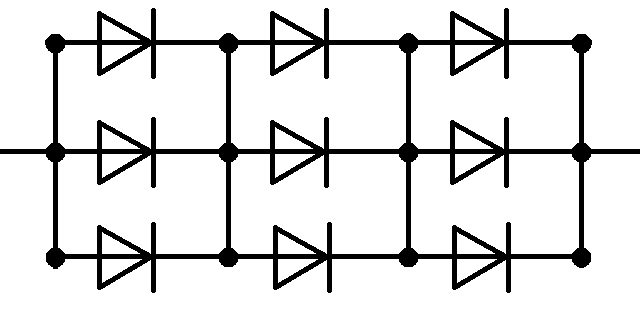

12 светодиодов соединены параллельно-последовательно.
Напряжение зажигания у светодиода - 3,5 вольта, при токе 0,25а (я сейчас условно).
Есть у нас БП с выходным напряжением 12в и током 2а.
Вопрос: сколько такой светильник проработает и по какой причине он перестанет светить?

PS: честно, без гуглояндекса ответь.

Добавлено спустя 8 минут 7 секунд:

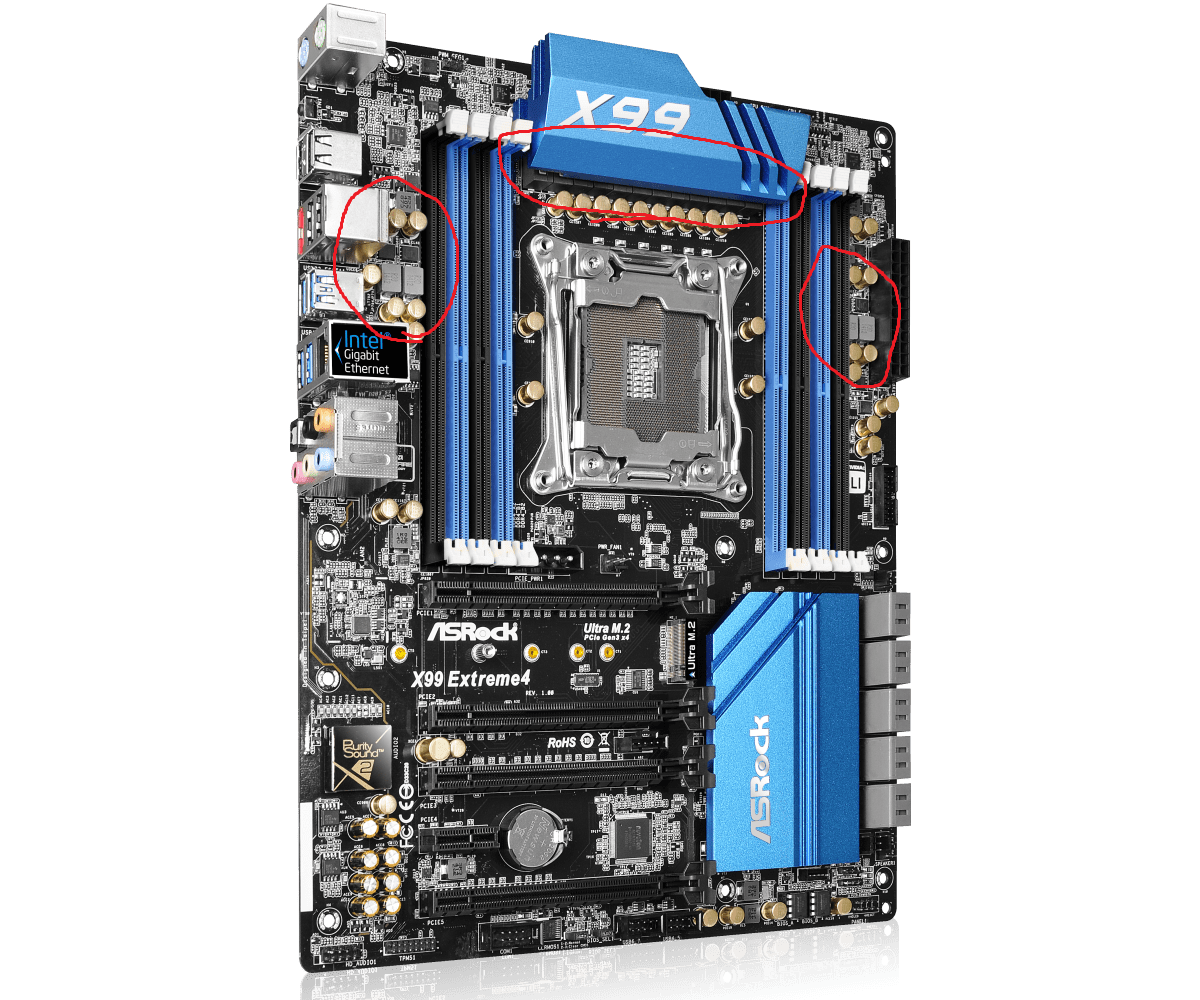

OverClick, и это, с твоей картинки с двухголовой материнкой,
На входе 3 кондёра. 6 мосфетов. 6 дросселей.
А на выходе только какие-то "диоды"...
Что-то опять не так...
Как же - нижнее плечо, верхнее? На каждую фазу по конденсатору...
Это же бренд! Асрок! Не Китай.
Ну вопрос чисто чтобы понять "ты понимаешь про что говоришь или нет".

Saboteur-2
Вы там на приколе? Сборка врм такое уг, что холодная при этом? Но вот китай на параллельных 4-ех фазах, греющихся как утюг, прям прелесть, ага

Какое нафиг плечо, вы даташит, на который ссылаетесь, открывали вообще? Там всё в одном корпусе, с прекрасными временнЫми характеристиками и так сейчас уже все делают, кроме китая со своими утюгами. А вообще платы двухсторонние и если не видишь суслика, то он есть.

К вопросу по параллелям в питаниях фаз, на сколько это эффективно, то да блин, эффективно. Если мосфеты вытягивают данные процы без радиаторов, по одной штуке (когда 6 фаз), то уж в паре, по току если и не в два раза, то около того.
В вашем светильнике не раскрыты все характеристики светодиодов. А именно максимальное напряжение, мощность рассеивания, потому даже с перекосом характеристик, светодиод с наименьшим сопротивлением может как прекрасно работать, так и сгореть от перегрева и утянуть в итоге всю группу до полного обрыва цепи. Случится ли это с мосфетами? Если они на пределе работают, то почему и нет. А если они и по одной штуке холодные?..
Все с чем я могу согласиться, что бренд занимается очковтирательством, причем это не только Асрок. Но что параллельные фазы не разгружают друг друга -- бред полный. Разгружают, пусть и не со 100% эффективностью, но ещё раз, речь там идет о экстремальном разгоне серии-К камней, то где там китай хоть рядом валялся?..
X99-F8D X99-F8
Такое впечатление, что вы там самоуспокоением занимаетесь

OverClick, это даташит от мосфетов на вашей матери, а не от той, двухголовой, что фото вы выложили.
Может, на той серверной вообще 3 фазы. Прямо как на китай-матери - три фазы, всё же три кондёра о чём то, но говорят...

Ну хорошо, что хоть понимаешь, что в параллель без балласта (демпфера) нельзя делать. А на твоей матери сделано.

Ну, так, где ты там "диоды" увидел?

PS: и тут не мы говорим, что китай-мать лучше чего-то, а ты со своим "брендом" пытался что-то доказать.

Это не знаю наверняка, думаю да, другие. На серверной фото не похожи они на 5х5мм. Но раз радиатор холодный, значит справляются.

Проехали...

Говорите

Очевидно же лучше, но своя фуфайка ближе к телу

Видеокарта 16 линий + SSD 4 линии + USB 3.1 ASMedia ASM3142 это еще 2 линии итого 22 линии
Знаю что такую скорость не получить. Не я покупал. Да и цена с учетом скидок в ситилинке за такой обьем вкусная.
ADATA Legend 850 тоже - PCI-E 4.0 x4, NVMe но с ним все работает без настроек в BIOS. Так что я думаю что дело в другом.
SSD на разных контроллерах с разными прошивками.

OverClick, так ты даже не понял.
Твоя ревизия хуже той, что с танталами.
На твоей уже и на этом сэкономили, а не только на развязке параллельно установленных мосфетов.

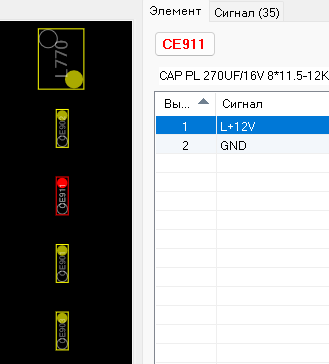

Слушай, а как так получается, вот на твоей матери 6 фаз, а конденсаторов на выходе только 8, а не 12?..

Я гляжу ты подпись посмотрел у меня.
Ну так и остальное посмотри тогда,

Ну а теперь ты покажи своё фото с татуировкой...

PS: и мне наплевать на фуфайку, т.е. Хуананджи (Ф8 и Ф8Д) были взяты взамен райзенам (3 и 7). И о чём, я ни капли не жалею.

а где же zx spectrum? судя по аватарке должЕн быть)

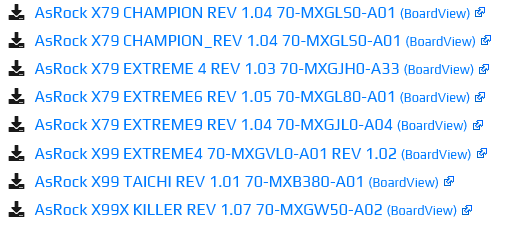

У Асрока их стопитцот разновидностей на сокет 2011-3 с разной компоновкой и соответственно расположением развязки. Это не ревизии, а по сути совершенно разные мамки. Нахрена их столько клепать, я не знаю. Там разных Экстримов только пачка, не говоря уже о других марках, не особо отличающихся. Даже есть с кулерами на врм, но думаю это для очковтирательства, по типу "мы тоже можем" в конкуренции с другими. Хотя может там такие же китайские утюги, то есть сэкономили

Не 8, а 10 + 4 по бокам. Под радиатором с противоположной стороны ещё сколько-то. Я же мать не прозванивал и уж тем более не проектировал, вопросы не ко мне. Так что чего и как там наваяли, меня не особо заботит за такие деньги.

Так это и не плохой выбор, я не об этом вообще-то, а о том, что многие при выборе матери, ошибочно полагают, основываясь на такой вот форум, что китай прям имба и даже не пытаются взглянуть на б/у бренды, что я считаю величайшим упущением. Бренды в любом случае имеют запас и по мощности, и по качеству, не говоря уже о дополнительных фишках, как например два биоса, что отменяет необходимость играться с программатором, автотайминги и тд и тп и звук нормальный...

но к сожалению не по времени... все они очень давно изготовлены.. а китай хоть и с бушным чипсетом, но он все таки серверный а значит надежный и проц мне кажется десятилетие отработает без проблем.

OverClick, что ты видишь на скрине?

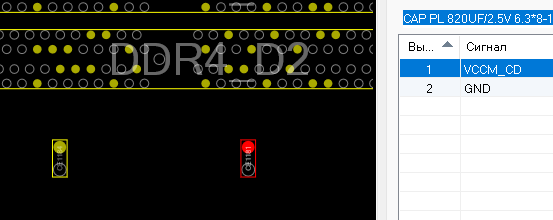

Эти твои 2 кондёра, и другие 2, в цепи питания памяти стоят и к процу никакого отношения не имеют.

Ревизии разные. Ты это понимаешь? Танталы убрали = удешевили. Поменяли мосфеты - поставили вентиляторы.
Так как так то, а - 12 мосфетов, а кондёров только 10?

Нету никаких других...


Добавлено спустя 28 минут 22 секунды:

Это вот эти чтоль?

У тебя из какого года процессор? КР580ИК80? И питалово ему нужно +/-5в и +12в, так?
