Прошу обратить внимание на то, что прошивка и модификация BIOS'а производится на ваш страх и риск, и я не несу никакой ответственности за возможную порчу данных и неработоспособность платы после прошивки.

Этот набор предназначен для десктопных плат, не используйте входящие в него bat-файлы на ноутбуках, пожалуйста.

FAQ по прошивке и редактору - во втором сообщении темы.
Ссылки на скачивание FD44Editor'а и FTK - в третьем сообщении темы.

Пишем новый FAQ вместе

SDATA_OUT и DVDD если по факу

Нет, я спрашиваю, какие две нужны? Я так думаю 3 нога SDATA_OUT ->HD Audio Serial Data output from controller и 6 нога DVDD -> Digital Vdd= 3.3V верно?

Угу.

Уф, хорошо что не первая нога, ее не реально проследить, в общем замыкаю - включаю - вижу POST отпускаю, так? Блин а в факе написано, что разводка стандартизирована и что ее не надо проверять и будет 1-ая и 5-ая нога, это надо исправить или переформулировать, а то я не глядя в даташиц чуть не замкнул.

Фак писался когда такое было обычно, и то для распространённых кодеков, обычно реалтек, виа, может ещё какие менее распространённые совпадали.

WebBlast, неужели так сложно внимательно прочитать пункт 8.1. и посмотреть свой datasheet, а не задавать столько вопросов.
#77

Надо переформулировать, а то поджогом грозит. 6-ую ногу явно нашел, это самая "жирная дорожка", а 3 дорожка попадает на нарисованную белую линию на плате и за ней не видно куда они идет, как быть?

Это и правда сложно, если это делать в первые и не представлять себе суть процесса, парни помогли, теперь понял, а даташиц у меня есть полный. Там в том пункте написано так, как будто ноги 1 и 5 стандарт де факто, если бы не эта куча вопросов или спалил бы чип или всю мать.

МОЙ ПРИНЦИП - НЕ СТЫДНО СПРОСИТЬ, СТЫДНО НЕ ЗНАТЬ!

Добавлено спустя 53 минуты 29 секунд:
КактусоВ Sania. огромное спасибо, все получилось, если бы не подсказки никакой фак не помог бы мне восстановить мою мать!

WebBlast, заведи себе лучше программатор и риска меньше и бяка на пятой точке не вскочит...

Я как и всякий русский человек люблю халяву. Программатор денег стоит, а программа бесплатная, тем более адреналина больше. Мне не в первой BIOS-ы курочить, но с SPI столкнулся впервые. Лучше помоги мне в другой ветке форма DMI данные запихать обратно в свежеоживленный BIOS.

"Я не халявщик! Я партнер!"

Если это spipgm и руки паяльника не боятся, а также есть комп с lpt, то ничего не стоит. И как ни странно, работает.

razorgolf это все равно что из пушки по воробьям, зачем все это мутить, если без всего этого результат тот же.

Товарищи, картинка по снятию лока с биоса хексом в факе не открывается, поделитесь у кого есть.

пункт напиши где картинка

8.2

КактусоВ Спасибо, все получилось! Теперь имеется вшитый старый биос + обновление всех модулей + новый МЕ + разблокировка + внесение всех полей DMI (не изменяется только UUID, говорит что он может только генериться автоматом, если кто знает как изменить подскажите).

Вроде как победа, только одно НО! Раньше если не подключить кулер на корпусе к мат. плате он при загрузке писал ошибку с просьбой нажать F1 для дальнейшей загрузки, теперь он просто грузится и не на что не ругается. Раз я все восстановил то куда делась эта проверка?

Еще появилась надпись ME IN MANUFACTURING MODE, это в связи с чем? Так у всех после модификаций?

UPD. Разобрался, чтобы опять просил F1 как раньше нужно просто сбросить NVRAM, остальные вопросы актуальны!

Вопрос, если у меня есть полный дамп родной прошивки (DMI присутствует) и есть уже прошитый биос менее новой версии (откатился из-за проблем) можно ли вытащить только этот самый DMI из бэкапа и прошить его в мой действующий биос (чтобы не заполнять поля DMI вручную)?

Или возможно вытащить из дампа DMI и внести его (скажем HEX редактором) в биос более старой версии, скачанной с сайта производителя, чтобы впоследствии им прошить мой биос?

Товарищи, не стесняемся, помогаем активнее!

Подскажите, в какой секции BIOS храниться такая информация как серийный номер, модель и т. д. BIOS Region или OEM Section, какую секцию переносить в перепрошитый BIOS, чтобы восстановить эти данные? Хочу перенести эти данные при помощи Flash Image Tool, такой перенос вообще возможен тупой заменой секции из одного образа BIOS в другой?

пункт '6' FAQ не про это?

Почти, у меня не состыковка в части кода:

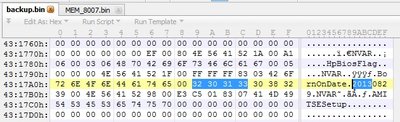

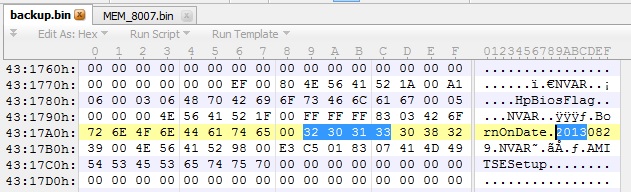

это что за секция такая? Вроде на DMI не похожа! В ней как раз дата "рождения" мат. платы Born on Date 08.29.2013. AMIDE про такую строку DMI "не знает"

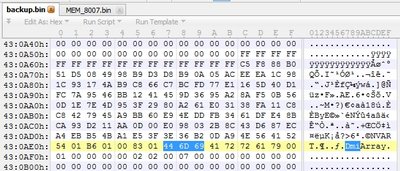

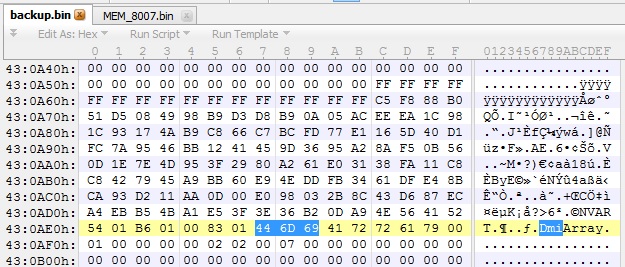

Я правильно понимаю, что DMI секция начинается с:

как определить ее конец?

Задача перенести персональные данные из backup.bin в MEM_8007.bin, приложение в архиве.

Предполагаю, что персональные данные начинаются с 0A50h и заканчиваются 17C0h, я прав?
