Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Ещё ни одной перемычки нет. Надо где то искать

Добавлено спустя 17 минут 49 секунд:

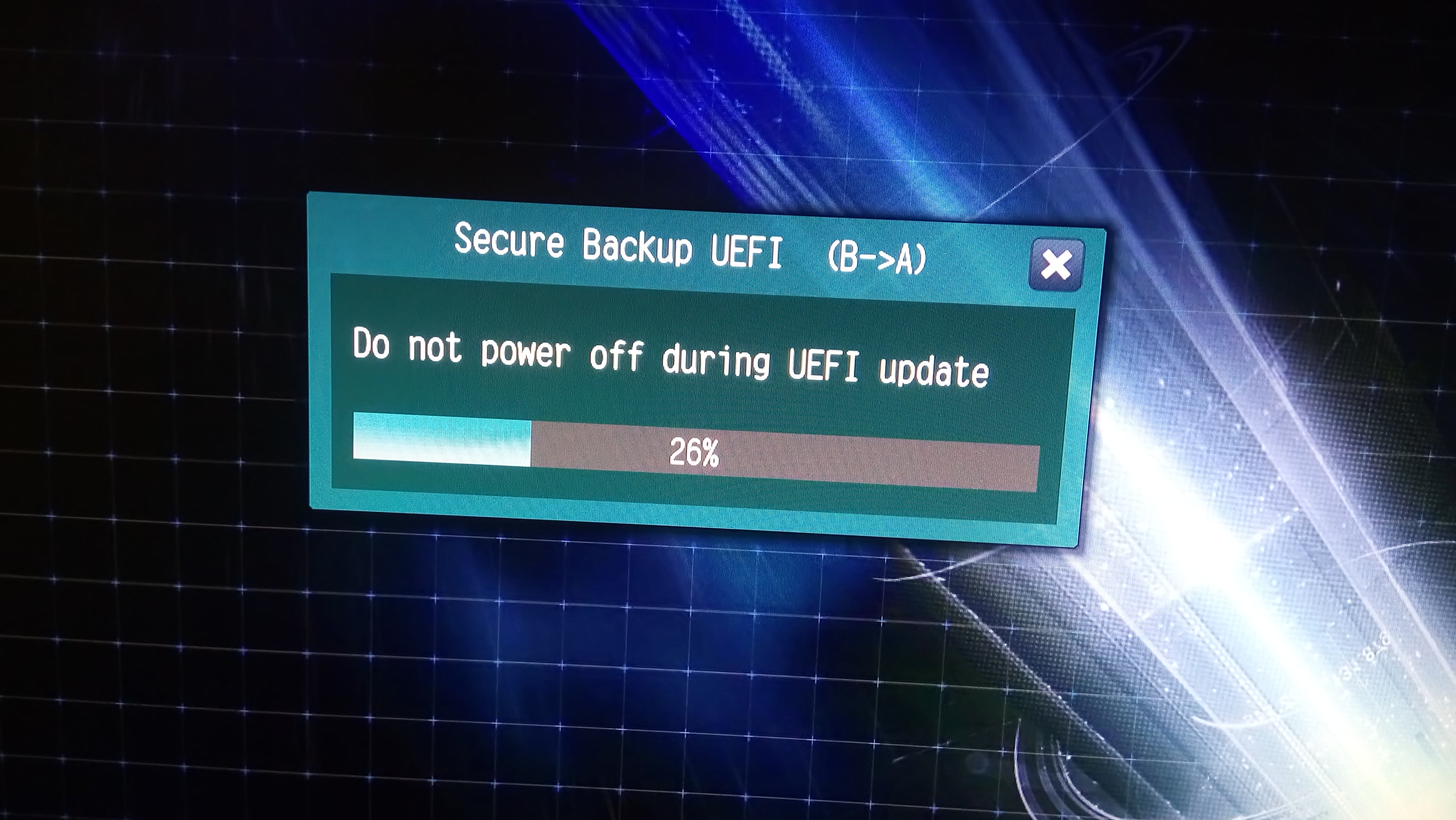

Замкнул контакты, биос включился начал что то делать дошло до ста процентов выключился, потом включается сам, и снова выключается. Снял перемычку включаю работает но изображения нет

Добавлено спустя 10 минут 24 секунды:
При замкнутой перемычки происходит постоянно так.

Добавлено спустя 3 минуты 34 секунды:
При замкнутой перемычке, загорается красный светодиод, когда достаю её, включаю светодиод не горит

Slavik640 Попробуй так.
- флешка с БИОС должна быть вставлена в комп.
- С перемычкой включи комп..
- Когда появится картинка сразу же сними перемычку..
- Отпишись о результатах.

Отключается и снова включается, дальше дело не идёт

а когда снимаешь перемычку- окошко с прошивкой активным остается?- прошивка дальше идет?

Да идёт

Slavik640 сфоткайте финальное окошко, что выходит после окончания прошивки..
или комп сам перезагружается после окончания прошивки?

Когда ставлю перемычку горит один светодиод нижний, когда убираю загорается верхний, прошивка проходит но он не один потом не горит.

Добавлено спустя 59 секунд:

Ничего не выходит, он просто выключается и сам включается

хмм..
как вариант скачать прошивку более ранней версии- например 1,8 или 1,71 и попробовать ей прошиться..

Поставил флешку, поставил, включил когда появилось первая картинка убрал перемычку вылезло это

что вылезло?

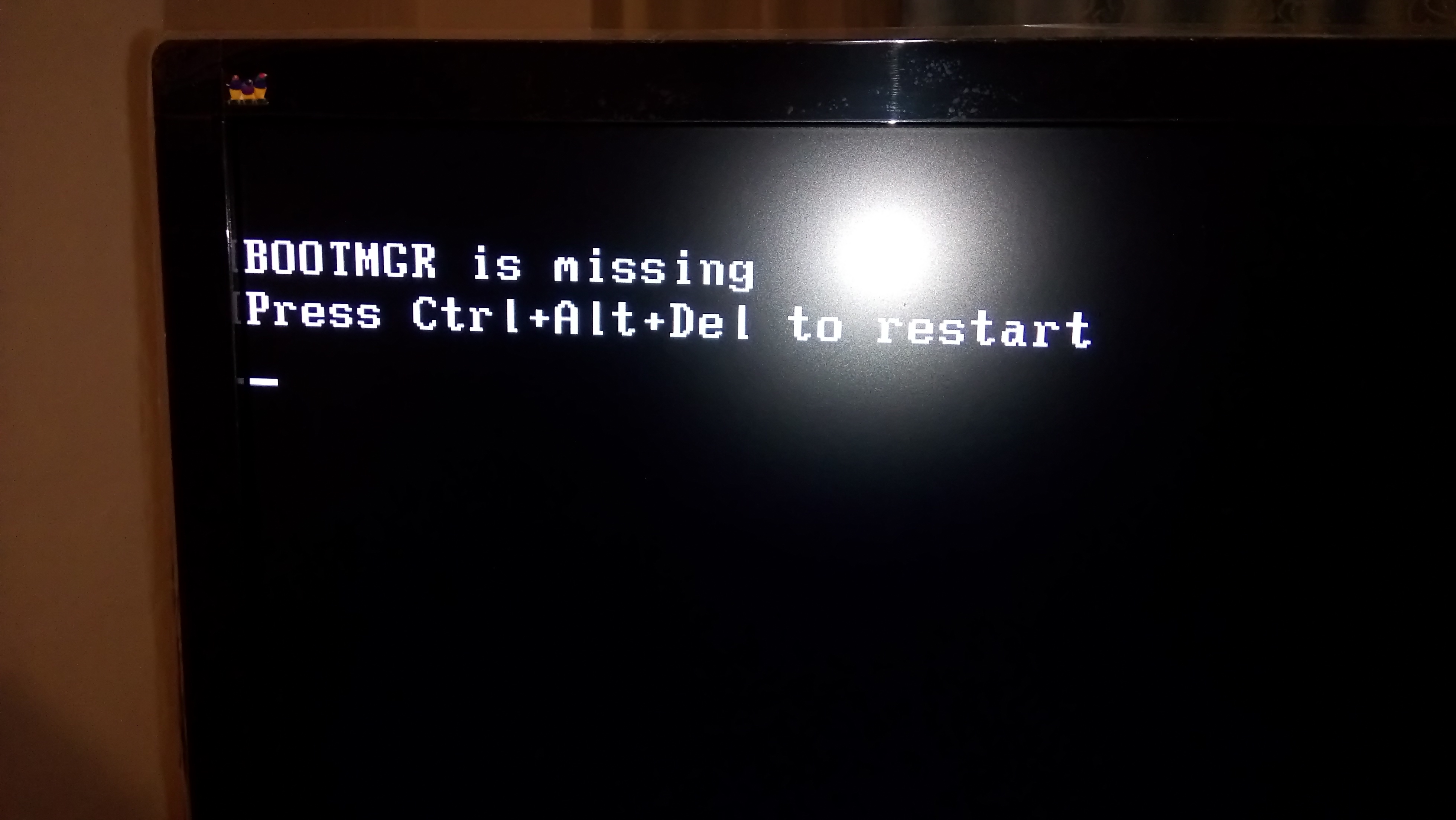

Bootmgr is missing
Press ctrl+alt+ del to restart

есть возможность скачать другую прошивку- ранней версии и попробовать с ней?

Сейчас нет, надо комп искать. С телефона не сделаю

Второй БИОС есть ведь на на всех платах Asrock? На Killer Sli, к примеру?

обычно на сайте производителя в описании прошивки написано, какая у вас уже должна стоять, чтобы нормально прошиться. Например, у вас с завода идет 1.0, вы хотите прошить условную 1.5, но у неё в описании написано, что она ставится только на версию 1.3 и свежее. Идёте в описание 1.3 и смотрите, ставится ли она с версии 1.0. Если да - ставите 1.3, проверяете и если всё ок, то ставите 1.5. Если 1.3 ставится только с 1.2, например, и свежее - то идёте смотрите 1.2 и т.д.)
В общем, самая свежая прошивка не всегда ставится на ту, которая идёт с завода, иногда требуется прошить промежуточную версию сначала.

Я вообще думал что этот второй биос специально сделан на такие случай получается от него толку вообще нет, в сам биос не зайти, что он там опгреидит не понятно, причём и с шлешкой и без загрузка доходит до ста процентов и все, комп все равно не включается

Добавлено спустя 4 минуты 19 секунд:
[/quote]
обычно на сайте производителя в описании прошивки написано, какая у вас уже должна стоять, чтобы нормально прошиться. Например, у вас с завода идет 1.0, вы хотите прошить условную 1.5, но у неё в описании написано, что она ставится только на версию 1.3 и свежее. Идёте в описание 1.3 и смотрите, ставится ли она с версии 1.0. Если да - ставите 1.3, проверяете и если всё ок, то ставите 1.5. Если 1.3 ставится только с 1.2, например, и свежее - то идёте смотрите 1.2 и т.д.)
В общем, самая свежая прошивка не всегда ставится на ту, которая идёт с завода, иногда требуется прошить промежуточную версию сначала.[/quote]
Были все промежуточные версии все ставил по порядку, все было ок. А тут засада

Slavik640 ок. попробуй так по шагам сделать.
- комп выключен (флешку не нужно втыкать в комп)
- перемычка снята
- слева внизу на материнке надеваешь перемычку- см. картинку, считаешь до 20, снимаешь перемычку

- одеваешь перемычку на 2 БИОС
- включаешь комп
- проходит прошивка, если комп сам перезагружается- выключаешь его по кнопке
- снимаешь перемычку и пробуешь просто включить комп.
о резалтах отпишись.

Не найден загрузчик операционной системы. При чем тут биос ваш.

Чудом вошёл в биос, на старой флешке оказалась предыдущая версия биос, он её установил, в биос пишет обновлённую версию. 1.80 до этого после всех манипуляции стояла 1.10. Теперь включает комп. И опять надпись

Добавлено спустя 3 минуты 35 секунд:
[/quote]
Не найден загрузчик операционной системы. При чем тут биос ваш.[/quote]
Вот теперь постоянно выдаёт это, видимо теперь проблема в винде

Slavik640 зайди в БИОС и выбери во вкладке Boot свое устройство, на котором винда
