При обсуждении просьба соблюдать правила как Конференции, так и раздела "Материнские платы".
Кратко: запрещены фанатство, флуд, в т.ч. ссоры и переходы на личности, оффтоп не по теме. Картинки размером более 150Кб выкладываем в виде превью ("О выкладке изображений в собщениях в Конференции.").

Не искажайте наименования торговых марок, в т.ч. не переиначивайте иностранные марки и название опций в BIOS на русский. Это затрудняет поиск полезной информации, в т.ч. решения проблемы, аналогичной вашей, т.к. поисковый движок не обрабатывает искажения - это невозможно технически. Да, Х370 и X370 выглядят одинаково, но попробуйте вбить в поиск оба этих варианта.
Приходит новый человек и пытается воспользоваться поиском, в который его послали.

Asus, Асус, Азус, Асусина, Phenom, Феном, Феник, Фетлон, Фен, Deluxe, Делюкс, delux, люкс

Это лишь некоторые варианты. Скажите, вы, опытные люди, сумеете в нужный момент вспомнить их все? Догадаетесь перебрать их все? А каково новичку?

Для серьёзного (напряжения 1.35-1.45 В, частота 3.8 и выше) разгона под любыми нагрузками топовых Ryzen плату смотрим в ценовом диапазоне от $150-200. Платы в пределах примерно $100-150 в таких условиях жить будут, но при наличии частых продолжительных нагрузок практически всем потребуется направленный обдув цепей питания процессора.
Ниже $90-100 платы под указанный разгон старших Ryzen, по моим впечатлениям, лучше не брать вообще. Например: Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge) #14764921 (ASUS Prime B350M-A - $89). Выбор и обсуждение материнских плат AMD Socket AM4 (Matisse, Picasso, Summit Ridge, Raven Ridge, Pinnacle Ridge и Bristol Ridge) #16830207. Такие платы больше годятся для Ryzen с четырьмя физическими ядрами (шесть в разгоне при 1.4 В - уже риск).

Нагрев, о котором говорится в большинстве случаев, обычно достигается под синтетическими тестами. В реальной жизни Вы такого рода нагрузку практически не встретите и нагрев будет ниже. Но тут другое: у мосфетов действительно рабочая температура указывается до ~125-150°, но КПД-то с нагревом падает! Мосфет может работать, но нужный ток - уже не выдавать. Так что когда в синтетике греется более 100° C и для стабильной работы нужен обдув - вот тут уже повод задуматься, ибо и в реале будет 70-80, что довольно нежелательно.

ASUS TUF GAMING B450-PLUS II как плата информацию не нашёл

Вот именно эту таблицу я и смотрел. Просто подумал если асус во втором поколении ВРМ получше сделал, мож и мси... Хотя судя по цене конечно врядли.

Ещё хочу спросить для общего развития:
Asus X370 Pro и Asus Strix B450 gaming II, как у них ВРМ по сравнению с b550 tomahawk?
Неужели тоже хуже?

Однозначна. У томагавка 12 каналов фаз имеют по набору из суперферритовой катушки и MOSFET ISL99360 от Intersil (Renesas Electronics) c максимальной токовой нагрузкой в 60А. Особенностью данных мосфетов является то, что каждый содержит термодатчик. ШИМ-контроллером выступает процессор также от Renesas — RAA229004, рассчитанный максимум на 8 фаз. Система питания процессора реализована по схеме «10+2+1» Duet Rail. Десять фаз отведено непосредственно на питание ядер CPU, две фазы на SoС и одна на питание APU. У древностей хуже.

Всем добрый вечер! спрашивал недавно в этой теме но изменились немного условия. Такой вопрос - проц будет 2200г ,разгон встройки желателен до 1400-1450,помогите выбрать из трех говен(только эти варианты больше нет):
Gigabyte GA-A320M-S2H V2 (b350)
Biostar B450MH (ver.6.x)
Gigabyte B450M H (rev. 1.0)

Есть плата GIGABYTE B550 AORUS ELITE V2. Не могу удалить драйвера на чипсет. А во время установки новых, ссылается на msiXXXX.tmp.
Это только переустановкой ОС лечится?

Откуда там 10 фаз то взялось? Обычный twin дизайн, без даблеров.
99360 это SPS (DrMOS). Обычные мосфеты уже почти не ставят щас.
И что это за "10+2+1" ? Вижу только 5 фаз на vdd_cpu и 2 фазы на Vsoc.

ASUS ROG CROSSHAIR VII HERO (x470), bios 4603
Сейчас менял 2700х на 5950х, перед заменой вырубил все авторазгоны, всё что можно везде, сохранил, вышел.
Захожу после замены камня в Биос и при этом чую жар от системника - мать влупила 1.451v на проц и врубила все авторазгоны всего чего только можно.
Убрал быстро всё, температура упала на 24градусов.
Сук, нет слов просто

Было бы неплохо перед апгрейдом изучить как работают zen2/3. 1.45v в легкой нагрузке это норма. В тяжелой до 1.0-1.1v опускаться будет. Ну и высокий вольтаж совсем не означает "жар"(пахнет выдумкой в вашем случае).

Системник был открыт и стоял рядом с ногами, поэтому скачок температуры до 65+С я сразу заметил, а веришь ты мне или нет, мне по барабану.

Ага))
Это напруга была при заходе в Биос после замены процессора. И я точно не ждал его.

Скачок температуры не означает "жар от системника". Процессор может ватт 40 потреблять на одно ядро и температура на ядре будет за 100 градусов(при 100 он правда отключится, но речь не про это). Но при суммарном потреблении в 40 ватт из него будет дуть прохладным ветерком.


Ну и это норма. В легкой нагрузке процессор бустит до высоких частот(и в стоке без настройки это требует высокого вольтажа т.к. так работает ПБО в 3000/5000 серии). Чуток разгончика накинешь и на рабочем столе в простое он до 1.5v напряжение будет накидывать зато частота в этот момент около 5000 будет по некоторым ядрам.

Тебе не спится что ли?
Говорю же системник открытый был в ногах и разницу температур в +25С я ногой и почувствовал. У меня пока Dark Rock4 стоит, а не сво.

Это же официальное описание vrm на сайте msi. Там и duet rail пишут (видимо, это обозначает сдвоенную фазу без даблеров). Одна фаза на Apu без радиаторов, по аналогии с Pro ее дроссель где-то между pcie и верхним m2 слотом.

А где этот dr mos этой фазы или еще какой транзистор?

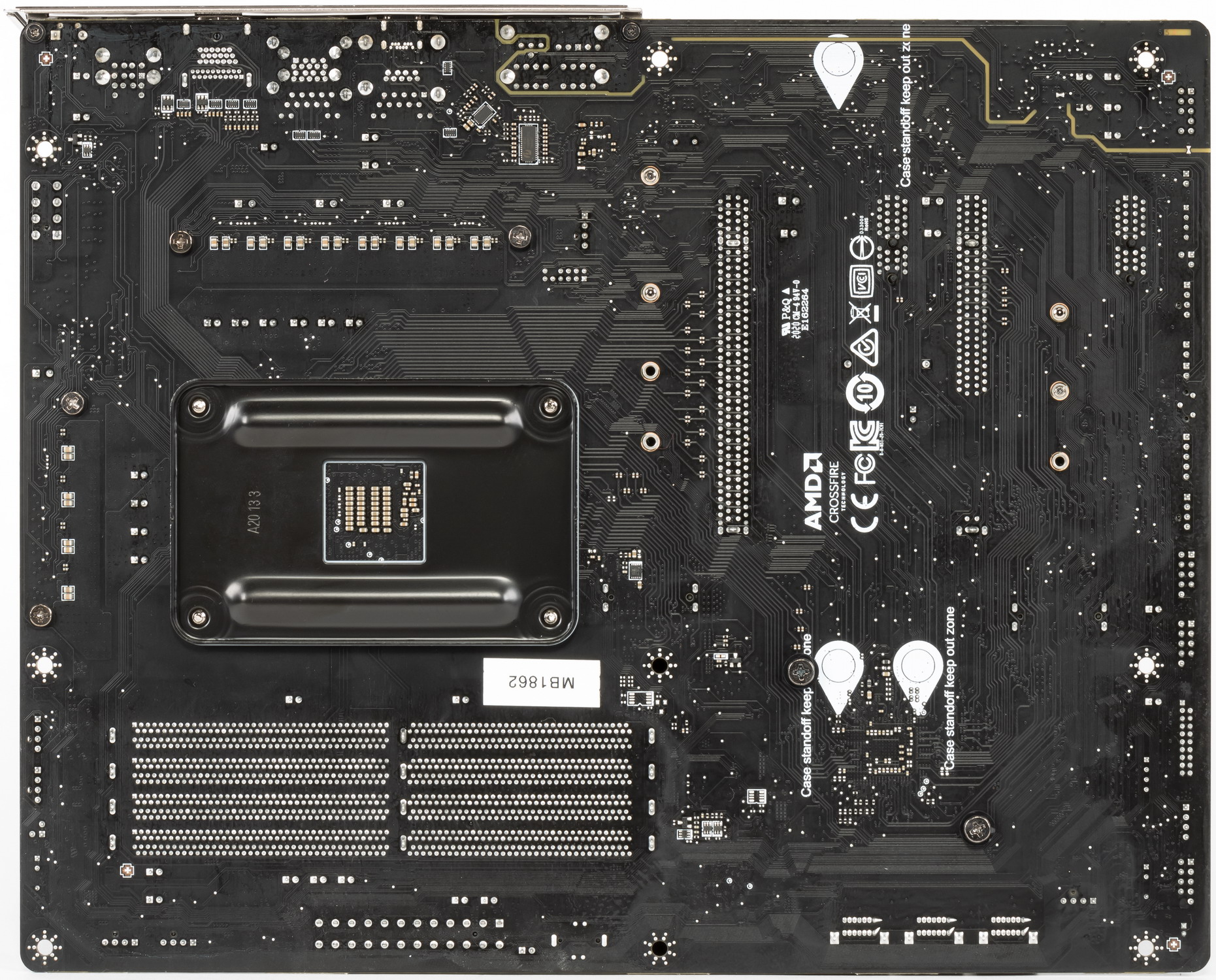

На обратной стороне доски может?

Ну там не 60А просто. Если опираться на картинку питания от Pro (https://ru.msi.com/Motherboard/B550-A-PRO/Overview), то дроссель четко под защелкой PCIe x16 слота.

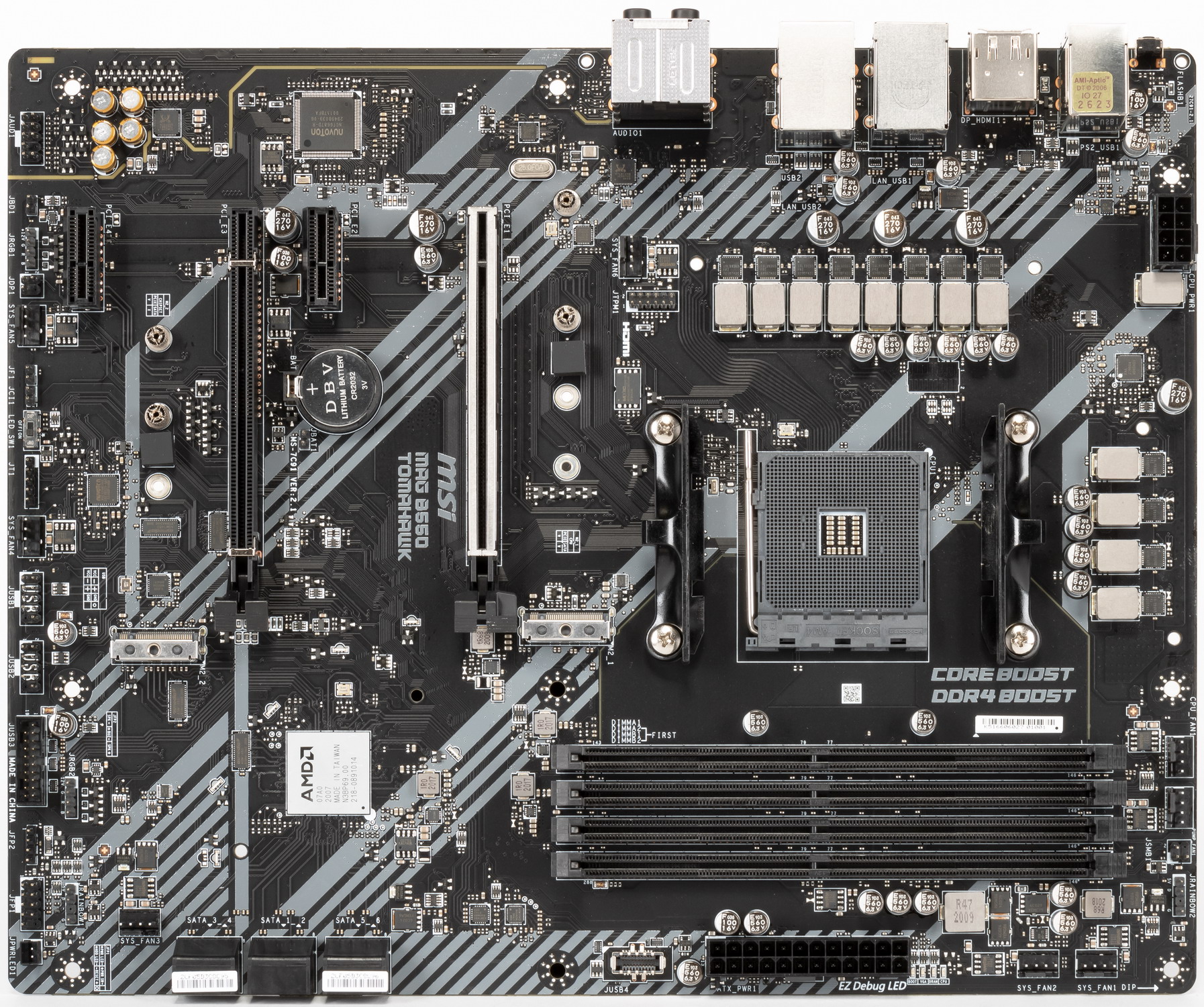

Питание памяти вижу, 10 dr mos-ов вижу, 10 проц + 2 soc. +1 фазу apu не вижу. Но не гений в схемотехнике, потому и спросил.

Добавлено спустя 5 минут 6 секунд:

Транзистор не вижу

Он рядом. Но что за чип BDVM 286, я не знаю. MSI не обещает на все фазы одинаковые токи, только количество указывает.

Вот и я не знаю. Влепили дроссель и решили назвать фазой? Кроме мси никто не болтает про +1 фаза для apu, или чего-то не знаю. Впечатление, что маркетологи победили инженеров в очередной раз.

Так и фазы сок реально отдельные, которые за встройку и отвечают. Просто мси решила попиариться на пустом месте.

А чего нет. Там таких фаз можно насчитать еще десяток. Например, у Asrock на геймерских платах с Z чипом было две фазы на DDR4. Но опять же, по словам обзорщиков, кто рассказывал про систему питания.

Но для проца, встройки и SoC в БИОС реально отдельные настройки LLC и вольтажа.

Вчера с другом меняли мать на компе его ребенка. Поделюсь его наблюдениями и моими в том числе. Мать Gigabyte X570S UD убийца b550 чипсетов при ее стоимости 10 килорублей.
"Поменял я у ребенка один гигабайт (B450 Aorus Elite) на другой гигабайт (X570S UD). Каких то особенностей при замене нет. Но такое впечатление, что штырьки тоньше на разъемы управление от корпуса ПК - ресет, повер, спикер, HDD LED и т.д Очень легко одеваются и снимаются. После сборки запустилась без проблем. Плата из коробки с биосом F2 приехала. Перешил в F4C. Шил из биоса Q-Flash. Есть и прошивка без процессора и памяти через кнопку Q-Flash +. После автоматической перезагрузки, старт не произошел, мать начала мигать подсветками ARGB и щелкать БП попытками запуска с периодичностью 1 секунда. Снял питание с БП на 4 секунды, подал питание и мать запустилась с новым биосом. БИОС отличный от плат AORUS гигабайта, у AORUS он оранжевый, здесь он желтый и пункты расположены по другому, надо опять привыкать после аоруса. Настроек куча. Из быстрого что посмотрел (спать очень хотелось): LLC есть, бифуркация PCI-Eх16 есть, поддержка вторым каличным слотом PCI-E x16 (который на две линии) видеокарт есть. Не нашел офсета питания процессора, фиксированное изменение питания процессора есть. Будем рыть дальше, а есть ли офсет (иначе придется из операционки все это делать). Память запустилась как и на старой материнке со своими 3600, надо будет дальше посмотреть может и больше может. При включении PBO уже не пишет, что процессор станет не гарантийным. После старта приветствует заставка, что это плата серии Ultra Durable, надо будет перешить в орла Aorus. Температура чипсета с пассивным охлаждением 46 градусов в стоке, больше пока температуры не видал. ВРМ с 5600X как покойник холодный 40 градусов в стресс тесте, но такие вещи надо смотреть в разгоне с двух чиплетниками, а не с 5600X. Управление вентиляторами более расширенное чем на b450. Есть переключение на линейный график и на ступенчатый, точек кривой намного больше. Вентилей на мамке 1 разъем CPU, 1 разъем помпы CPU, три системных вентилятора, и один системный вентилятор и он же помпа. Итого 6 разъемов, все 4х пиновые и регулируются как по напряжению, так и по PWM, все поддерживают полную остановку вентиляторов. RGB Fusion 2 работает без особенностей, как и должна. В общем за такие деньги мать просто бомба. Единственный вопрос у меня к ней только где офсет процессора и есть ли он. Может где то запрятан, а спать очень хотелось после новой укладки кучи кабелей. Сеть 2,5 гигабита просто работает."
Мать действительно просто бомба при такой цене, заказал сейчас себе такую же, завтра привезут. Пушистый зверек пришел неадекватным ценам на b550 ИМХО! Какие нафиг b550 при такой стоимости на X570S.
