Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Здравствуйте, хотел бы узнать что можно ещё подкрутить в таймингах при моей памяти, интерисуют вторичные, третичные так как первичные ниже уже не летят. Память куплена ещё в 2016-м две разных планки по 8гб двухранг - хюникс и кингстон(микрон) 2133mhz. Разогнал лишь до 3200mhz, выше уже ошибки testmem5 и никакие тайминги и напряжение (вклячая VCCIO/VCCSA) не помогают, то-есть стабильность только на 3200mhz. Может можно ещё тайминги понизить, если да то какие?

dram voltage 1.3v, (VCCIO/VCCSA 1.10v/1.10v)




PS tREFI сейчас на автомате 11430, ставил и 65000 и 18000 и 14000 - разные параметры пробовал, но разница небольшая и только в тесте. Читал где-то что нужно на макс ставить, но потом так же видел инфу про возможные фризы в играх с таким высоким значением.

Ну не каждая память (опять же - при нормальном напряжении) с такой времянкой между перезарядками сможет работать. Один комплект на b-die при максимальном значении tREF в DX12 приводил к рандомным фризам. Остальные работали отлично (я в геотермальной долине ROTTR тестирую обычно на такое)
Причем ни tCKE, ни tREF не отслеживаются с помощью memtest/testmem.

Olegdjus
А как же формула- частота реальная на 7,8?
По ходу тесто я выяснил,что при 65к tREFI очень даёт разные результаты от прогона к прогону в той же аиде.
Сам стал на 11,3 умножать.

а это откуда параметр?

Спасибо Олег, а как на счет моего вопроса?))

Это JEDEC, и там 7.8 мкс указаны как стандарт, но я не помню, чтобы не разрешалось данную времянку расширять. При этом при высоких температурах рекомендуется снижать данный параметр в 2 раза.

Это что такое?)
3.9, 7.8, 15.6 мкс. Другого как-то не встречал

Тут сложно сказать удаленно, да и с солянками (не говоря уже про тип памяти) не работал.
Но можно попробовать tFAW уменьшить до 24, снизить tWTR_l до 10/8, tWR - до 16.

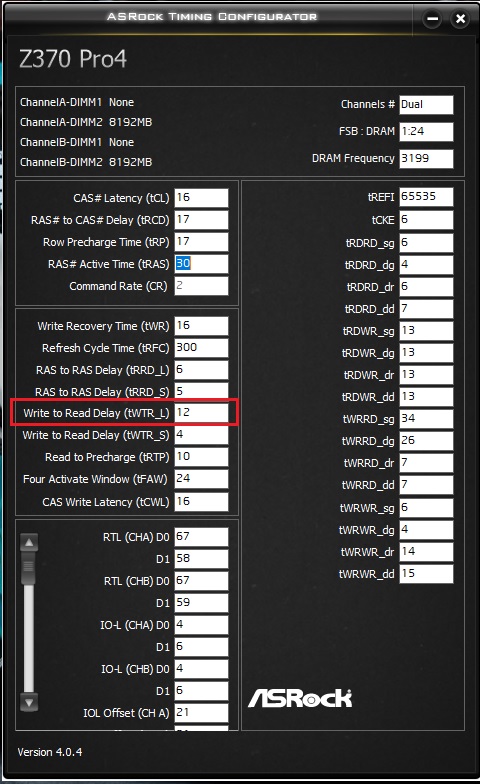

Всё получилось, благодарю. Только tWTR_l так и стоит в 12, хотя в биосе указано 8.

В наличии такая вот память KFA2 HOF DDR4-4000 16G（8G*2), запустил xmp профиль, все работает, прогнал мемтестом тоже все ок, далее решил глянуть аиду и был шокирован. Далее путем научного тыка было выяснено, что после частоты 3866 идут дикие просадки по записи и копированию, да и чтение падает(на скринах видно). Куда копать? Мать эктрим4\8700к. Напруги задирал в потолок, ничего не менялось. У меня настолько плохой КП что даже 4000 не может переварить или проблема в матери? Или нести планки сдавать? Вторичные и третичные во всех случаях не трогал.

вот здесь написано
https://overclockers.ru/lab/show/88973_8/obzor-i-testirovanie-materinskoj-platy-asrock-z370-taichi#15

Спасибо, проблема ушла, теперь можно начать ковырять тайминги\частоты.

Привет. Имеется кулер Arctic Cooling Freezer 33 Esports edition one, у которого макс. обороты 1800, но по каким-то причинам у меня он крутится на 2500 и более. Материнская плата Asrock Fatal1ty Z370 Gaming K6 c последней версией UEFI. Настраивал кулер при помощи фантастик мода, обороты от 40% при 50 градусах и до 100% при 85 градусах.
Вопрос такой: это вообще нормально, что у меня такие обороты на кулере цп или это какая-то дичь?
Так же прилагаю скрин, на которых видно обороты: #77.

Rocker
http://www.hardwareluxx.ru/index.php/ar ... ml?start=2

Понял спс, то есть дело в кулере, а не в материнке.

Память KFA2 HOF DDR4-4000 16G, мать экстрим4, на 4000 с таймингами 16-18-18-28 все прекрасно работает, думаю может 4100-4200 возьмет. Выставляю частоту 4100(4133\4200\4300) перезапуск и комп не просто перезагружается, а выключается на пару секунд и после включения и захода в биос вижу 2133 частоту, ну думаю может тайминги поднять, взял тайминги с xmp профиля(19-25-25-45), та же самая история, вторичка вся в авто, может кто встречал такую проблему и знает как её решить. Напруги на память\VCCIO\VCCSA поднимал, толку ноль.

конечно
решается всё ручной настройкой - установкой правильных значений напряжений драм, io/sa и правильных таймингов вплоть до третичных и rtl/i-ol
память отличная, судя по тому что ты пишешь высочайший шанс на 4000мгц 16-16-16-28 (а может и какие 14-16-28) с ужатыми последующими таймингами и достаточно низкими напряжениями, что в целом разумный максимум для повседневного использования
но можно на таком ките и за рекордами 4500+ прыгать вполне

Честно скажем для меня третичные тайминги темный лес, а уж четвертичные тем более. Может есть статья\пост или что то то еще по настройки данных таймингов, и все равно мне не понятно почему как только ставлю выше 4000мгц резко скидывает в дефолт, ведь по идее в авто мать все тайминги ставит с большим запасом, и уж запустить да может с ошибками но должна, тем более я же вижу что память может больше.

к сожалению - нет
тем более это крайне индивидуальные настройки для каждого отдельного набора памяти, матплаты, биоса
несмотря на то, что многие из них подчиняются формульным расчётам

потому что успешный старт здесь зависит от целого набора значений, которые тебе никто не может гарантировать
гарантировано только то, что соответствует jedec
остальное - разгон, и кроме физических параметров матплаты (применяемые элементы, толщина текстолита, разводка, изоляция) тут есть ещё биос, как записан spd модуль в памяти
чаще всего корректно само оно не взаимодействует. и это нормально
память у тебя великолепная. но вот с твоим уровнем знаний тебе придётся с ней повозиться
либо просить кого-то настроить
с общего - начни штудирование ветки выбора ддр4- шапки и самой ветки, часть инфы ещё в ветке Процессоры Intel семейства Core i3/i5/i7 (микроархитектура Coffee Lake LGA1151)

KIKUS Для примера. Моя памяти из подписи, после 3600 запускается только на 16-тых основных таймингах. Шаг влево, шаг вправо - перезапуск и сброс в дефолт. Все очень индивидуально.

Где у Extreme4 находится M2_3 под WiFi от интела ?
В инструкции упоминания есть, под кожухом что ли? Он снимается спокойно ?

whiskey915 слева на плате- вверху под кожухом.
