В этой теме обсуждаются платы ASUS M5A9xx всех модификаций

При выкладке скриншотов не забываем ограничения накладываемы пунктом 3.12 правил конференции. А именно максимальный объем картинки (в тегах [img]url[/img]), - 150 кб; ширина 800 и высота 480 пикселей. В случае превышения размеров заменяйте картинки ссылками, с указанием их объёма.
Немного о том, как ПРАВИЛЬНО создавать скриншоты для выкладки в форуме: О выкладке изображений в собщениях в Конференции.

Так же не забываем соблюдать прочие правила конференции.

Около тематический оффтоп не забывайте оформлять тегом [off]. Прочий оффтоп в тематическом разделе недопустим и будет удаляться без предупреждения.

Полезная информация.

Обзор модельного ряда материнских плат ASUS на базе AMD970/990X/990FX:

M5A97LE rev.2.0
M5A97 LE rev.2.0
#77#77
Страничка на сайте производителя

Особенности платы:

Размеры платы:305x229мм
Чипсет: AMD970 SB950
Преобразователи питания:
CPU/CPU-NB - 4+1 фазный преобразователь напряжения. На мосфетах отсутствует радиатор. 4-pin ATX 12v Power Connector.
DRAM - 1 фазный.
Хранение данных:
6xSATA 6GB/s (SB950)
Конфигурация слотов расширения:
1xPCI-E x16 2.0
1xPCI-E x4 2.0 (Конструктивно x16)
2xPCI-E x1 2.0
2x32bit PCI v2.2
Конфигурация задней панели:
2xPS/2 (клавиатура, мышь)
2xUSB 3.0 (Asmedia ASM1042)
6xUSB 2.0 +6x USB 2.0 в качестве pin-коннекторов на MoBo (SB950)
1xGigabit Ethernet RJ45 (Realtek RTL8111F)
3хАудио выходов (Realtek ALC887)
Вентиляторы (кроме процессорного 4pin):
3x4pin
Поддержка Multi-GPU:
CrossFire (x16+x4)
M5A97
M5A97
#77#77
Страничка на сайте производителя

Особенности платы:

Размеры платы:305x229мм
Чипсет: AMD970 SB950
Преобразователи питания:
CPU/CPU-NB - 4+1 фазный преобразователь напряжения.
DRAM - 1 фазный.
Хранение данных:
6xSATA 6GB/s (SB950)
Конфигурация слотов расширения:
1xPCI-E x16 2.0
1xPCI-E x4 2.0 (Конструктивно x16)
2xPCI-E x1 2.0
2x32bit PCI v2.2
Конфигурация задней панели:
2xPS/2 (клавиатура, мышь)
Оптический S/PDIF-out
2xUSB 3.0 (Asmedia ASM1042)
6xUSB 2.0 +6x USB 2.0 в качестве pin-коннекторов на MoBo (SB950)
1xGigabit Ethernet RJ45 (Realtek RTL8111E)
6хАудио выходов (Realtek ALC887)
Вентиляторы (кроме процессорного 4pin):
2x4pin+1x3pin
Поддержка Multi-GPU:
CrossFire (x16+x4)
M5A97 rev.2.0
M5A97 rev.2.0
#77#77
Страничка на сайте производителя

Особенности платы:

Размеры платы:305x229мм
Чипсет: AMD970 SB950
Преобразователи питания:
CPU/CPU-NB - 4+1 фазный преобразователь напряжения.
DRAM - 1 фазный.
Хранение данных:
6xSATA 6GB/s (SB950)
Конфигурация слотов расширения:
1xPCI-E x16 2.0
1xPCI-E x4 2.0 (Конструктивно x16)
2xPCI-E x1 2.0
2x32bit PCI v2.2
Конфигурация задней панели:
2xPS/2 (клавиатура, мышь)
Оптический S/PDIF-out
2xUSB 3.0 + 2xUSB 3.0 в качестве pin-коннекторов на MoBo (Asmedia ASM1042)
6xUSB 2.0 +6x USB 2.0 в качестве pin-коннекторов на MoBo (SB950)
1xGigabit Ethernet RJ45 (Realtek RTL8111F)
6хАудио выходов (Realtek ALC887)
Вентиляторы (кроме процессорного 4pin):
3x4pin
Поддержка Multi-GPU:
CrossFire (x16+x4)
M5A97PRO
M5A97PRO
#77#77

Страничка на сайте производителя

Особенности платы:

Размеры платы:305х244 мм
Чипсет: AMD970 SB950
Преобразователи питания:
CPU/CPU-NB - 6+2 фазный преобразователь напряжения.(Часть мосфетов с оборотной стороны)
DRAM - 2 фазный.
Хранение данных:
6xSATA 6GB/s (SB950)
Конфигурация слотов расширения:
1xPCI-E x16 2.0
1xPCI-E x4 2.0 (Конструктивно x16)
2xPCI-E x1 2.0
2x32bit PCI v2.2
Конфигурация задней панели:
1xPS/2 (клавиатура, мышь)
Оптический S/PDIF-out
2xUSB 3.0 (Asmedia ASM1042)
8xUSB 2.0 +6x USB 2.0 в качестве pin-коннекторов на MoBo (SB950)
2xe-Sata 3Gb/s (JMicron JMB362)
1xGigabit Ethernet RJ45 (Realtek RTL8111E)
6хАудио выходов (Realtek ALC892)
1xCOM в качестве pin-коннекторов на MoBo
Вентиляторы (кроме процессорного 4pin):
1x4pin+2x3pin
Поддержка Multi-GPU:
CrossFire (x16+x4)
M5A97EVO
M5A97EVO
#77#77

Страничка на сайте производителя

Особенности платы:

Размеры платы:305х244 мм
Чипсет: AMD970 SB950
Преобразователи питания:
CPU/CPU-NB - 6+2 фазный преобразователь напряжения.(Часть мосфетов с оборотной стороны)
DRAM - 2 фазный.
Хранение данных:
6xSATA 6GB/s (SB950)
Конфигурация слотов расширения:
1xPCI-E x16 2.0
1xPCI-E x4 2.0 (Конструктивно x16)
2xPCI-E x1 2.0
2x32bit PCI v2.2
Конфигурация задней панели:
1xPS/2 (клавиатура, мышь)
Оптический S/PDIF-out
2xUSB 3.0 +2xUSB 3.0 в качестве pin-коннекторов на MoBo (Asmedia ASM1042)
8xUSB 2.0 +6x USB 2.0 в качестве pin-коннекторов на MoBo (SB950)
1xIEEE1394 (FireWire)+1xIEEE1394 в качестве pin-коннекторов на MoBo (VIA 6308P)
2xe-Sata 3Gb/s (JMicron JMB362)
1xGigabit Ethernet RJ45 (Realtek RTL8111E)
6хАудио выходов (Realtek ALC892)
1xCOM в качестве pin-коннекторов на MoBo
Вентиляторы (кроме процессорного 4pin):
1x4pin+2x3pin
Поддержка Multi-GPU:
CrossFire (x16+x4)
M5A97EVO rev.2.0
M5A97EVO rev.2.0
#77#77

Страничка на сайте производителя

Особенности платы:

Размеры платы:305х244 мм
Чипсет: AMD970 SB950
Преобразователи питания:
CPU/CPU-NB - 6+2 фазный преобразователь напряжения.(Часть мосфетов с оборотной стороны)
DRAM - 2 фазный.
Хранение данных:
6xSATA 6GB/s (SB950)
Конфигурация слотов расширения:
1xPCI-E x16 2.0
1xPCI-E x4 2.0 (Конструктивно x16)
2xPCI-E x1 2.0
2x32bit PCI v2.2
Конфигурация задней панели:
1xPS/2 (клавиатура, мышь)
Оптический S/PDIF-out
2xUSB 3.0 +2xUSB 3.0 в качестве pin-коннекторов на MoBo (Asmedia ASM1042)
8xUSB 2.0 +6x USB 2.0 в качестве pin-коннекторов на MoBo (SB950)
1xIEEE1394 (FireWire)+1xIEEE1394 в качестве pin-коннекторов на MoBo (VIA 6308P)
2xe-Sata 6Gb/s (Asmedia 1061)
1xGigabit Ethernet RJ45 (Realtek RTL8111F)
6хАудио выходов (Realtek ALC892)
1xCOM в качестве pin-коннекторов на MoBo
Вентиляторы (кроме процессорного 4pin):
3x4pin
Поддержка Multi-GPU:
CrossFire (x16+x4)
M5A99XEVO
M5A99XEVO
#77#77

Страничка на сайте производителя

Особенности платы:

Размеры платы:305х244 мм
Чипсет: AMD990X SB950
Преобразователи питания:
CPU/CPU-NB - 6+2 фазный преобразователь напряжения.(Часть мосфетов с оборотной стороны)
DRAM - 2 фазный.
Хранение данных:
6xSATA 6GB/s (SB950)
2xSATA 3Gb/s (JMB362)
Конфигурация слотов расширения:
2xPCI-E x16 2.0 (x16+0 or x8+x8)
1xPCI-E x4 2.0 (Конструктивно x16)
2xPCI-E x1 2.0
1x32bit PCI v2.2
Конфигурация задней панели:
1xPS/2 (клавиатура, мышь)
Оптический S/PDIF-out
2xUSB 3.0 +2xUSB 3.0 в качестве pin-коннекторов на MoBo (Asmedia ASM1042)
8xUSB 2.0 +6x USB 2.0 в качестве pin-коннекторов на MoBo (SB950)
1xIEEE1394 (FireWire)+1xIEEE1394 в качестве pin-коннекторов на MoBo (VIA 6308P)
1xe-Sata 3Gb/s+1xpower e-SATA 3Gb/s (JMicron JMB362)
1xGigabit Ethernet RJ45 (Realtek RTL8111E)
6хАудио выходов (Realtek ALC892)
1xCOM в качестве pin-коннекторов на MoBo
Вентиляторы (кроме процессорного 4pin):
1x4pin+3x3pin
Поддержка Multi-GPU:
CrossFire, SLI (x8+x8)
M5A99XEVO rev.2.0
M5A99XEVO rev.2.0
#77#77

Страничка на сайте производителя

Особенности платы:

Размеры платы:305х244 мм
Чипсет: AMD990X SB950
Преобразователи питания:
CPU/CPU-NB - 6+2 фазный преобразователь напряжения.(Часть мосфетов с оборотной стороны)
DRAM - 2 фазный.
Хранение данных:
6xSATA 6GB/s (SB950)
Конфигурация слотов расширения:
2xPCI-E x16 2.0 (x16+0 or x8+x8)
1xPCI-E x4 2.0 (Конструктивно x16)
2xPCI-E x1 2.0
1x32bit PCI v2.2
Конфигурация задней панели:
1xPS/2 (клавиатура, мышь)
Оптический S/PDIF-out
2xUSB 3.0 +2xUSB 3.0 в качестве pin-коннекторов на MoBo (Asmedia ASM1042)
8xUSB 2.0 +6x USB 2.0 в качестве pin-коннекторов на MoBo (SB950)
2xe-Sata 6Gb/s (Asmedia ASM1061)
1xGigabit Ethernet RJ45 (Realtek RTL8111F)
6хАудио выходов (Realtek ALC892)
1xCOM в качестве pin-коннекторов на MoBo
Вентиляторы (кроме процессорного 4pin):
3x4pin
Поддержка Multi-GPU:
CrossFire, SLI (x8+x8)
M5A99FX PRO rev.2.0
M5A99FX PRO rev.2.0
#77#77

Страничка на сайте производителя

Особенности платы:

Размеры платы:305х244 мм
Чипсет: AMD990FX SB950
Преобразователи питания:
CPU/CPU-NB - 6+2 фазный преобразователь напряжения.(Часть мосфетов с оборотной стороны)
DRAM - 2 фазный.
Хранение данных:
5xSATA 6GB/s (SB950)
2xSATA 6GB/s (ASMedia ASM1061)
Конфигурация слотов расширения:
2xPCI-E x16 2.0 (x16+x16)
2xPCI-E x4 2.0 (Конструктивно x16)
1xPCI-E x1 2.0
1x32bit PCI v2.2
Конфигурация задней панели:
2xPS/2 (клавиатура, мышь)
Оптический S/PDIF-out
2xUSB 3.0 +2xUSB 3.0 в качестве pin-коннекторов на MoBo (Asmedia ASM1042)
8xUSB 2.0 +6x USB 2.0 в качестве pin-коннекторов на MoBo (SB950)
1xe-Sata 3Gb/s (SB950)
1xGigabit Ethernet RJ45 (Realtek RTL8111F)
6хАудио выходов (Realtek ALC892)
1xCOM в качестве pin-коннекторов на MoBo
Вентиляторы (кроме процессорного 4pin):
4x4pin
Поддержка Multi-GPU:
CrossFire, SLI (x16+x16)

Внимание! На платах второй ревизии отсутствует возможность открывать заблокированные ядра в процессорах AMD, то есть БИОС не поддерживает функцию Core Unlocker.

Обзоры:
Overclockers.ru - Обзор и тестирование материнской платы Asus M5A97
Overclockers.ru - Обзор и тестирование материнской платы ASUS M5A97 PRO
Overclockers.ru - Обзор и тестирование материнской платы ASUS M5A99FX PRO rev.2.0
ru.gecid.com - Обзор и тестирование материнской платы Asus M5A97 rev. 2.0
Easycom.com.ua - Обзор и тестирование материнской платы ASUS M5A97 EVO
Overclockers.ua - Обзор материнских плат ASUS M5A97 EVO и ASUS M5A99X EVO
IXBT.COM - ASUS M5A97 EVO и ASUS M5A99X EVO
AMD Bulldozer and Piledriver Overclocking Guide - Asus Motherboard

*Точки замера напряжений мультиметром на Asus M5A97(PRO), M5A99X EVO.
*Решение проблемы неопределения и незапуска некоторых винчестеров Samsung на платах Asus M5A9xx.
*Проблема сильного нагрева северного моста (и мосфетов) участниками темы решалась так: (примеры на фото)


Последний раз редактировалось KT 21.12.2015 20:27, всего редактировалось 19 раз(а).
update


Реклама

Партнер
  temrus63

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 02.04.2010
Откуда: Самара
Мужики, будьте добры, поделитесь настройками разгона Asus M5A99X EVO R2.0 - у меня FX8320 и 2х8GB DDR3 1333 :oops:

_________________
в процессе дербана профильного компутера [топжир mini itx]
в процессе поиска игрового ноутбука [qhd intel 12gen ddr5 3070 3080]

  overpowered

Member
Статус: Не в сети
Регистрация: 07.03.2012
лол , а какие тебе они нужны ?

_________________
M5A99FX PRO R2.0,FX-8350,Corsair 16gb 1866,OCZ ModXStream Pro 600,Gigabyte GTX 770 4gb

  -ROKER-

Junior
Статус: Не в сети
Регистрация: 05.12.2012

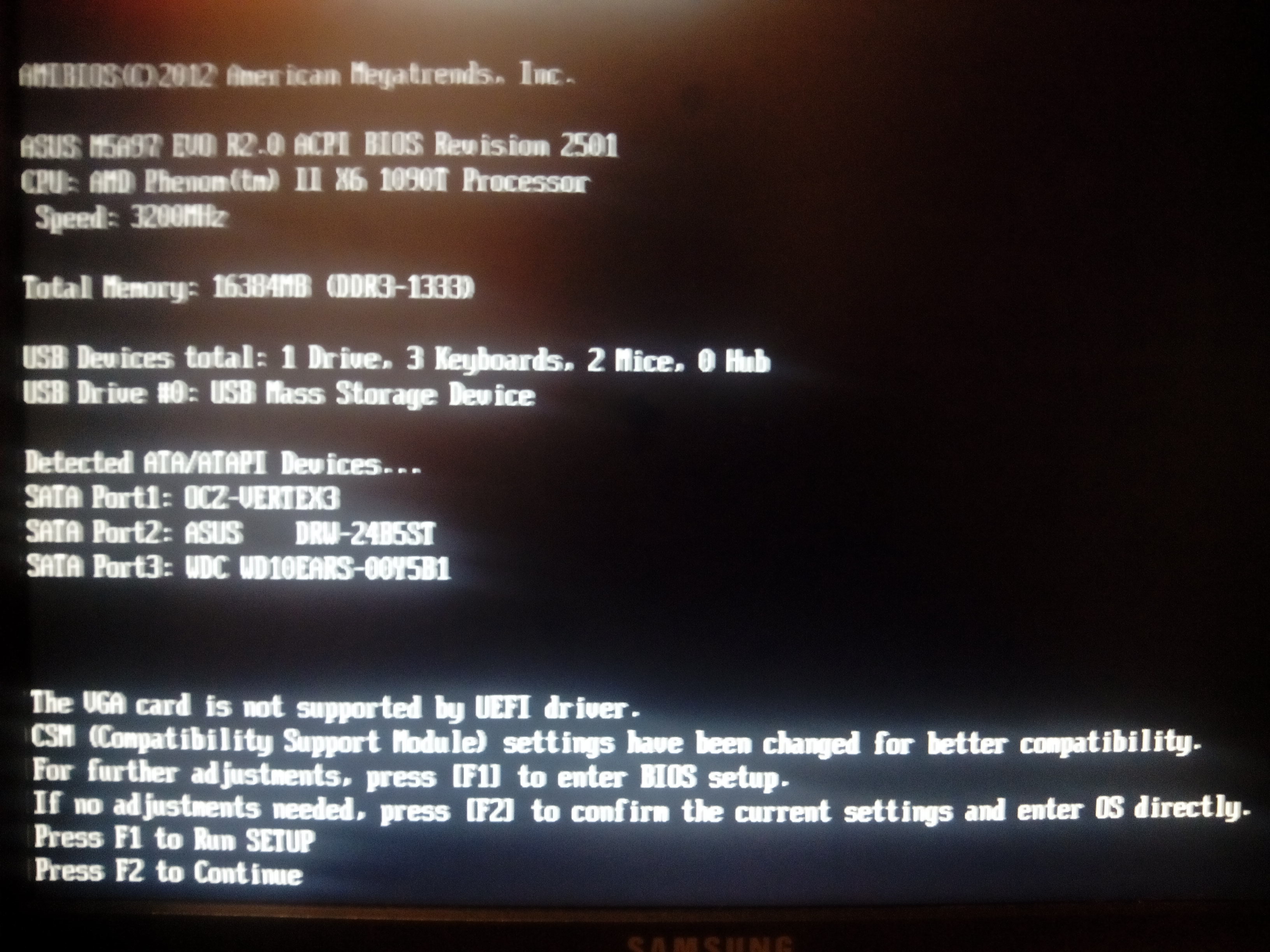

Всем доброго времени суток. Приобрёл мат. плату ASUS m5a97 evo r2.0 . Windows 8.1 был установлен на ssd диск в GPT разделе. Как настроить uefi так, чтобы система загружалась за 7 сек?
  Smoke77

TSC! Russia member
Статус: Не в сети
Регистрация: 14.01.2011
Откуда: Волгоград
Фото: 105
-ROKER-
Fast boot включить.

_________________
Команда TSC! Russia:
http://tscrussiateam.ru
http://forums.overclockers.ru/viewforum.php?f=21

  -ROKER-

Junior
Статус: Не в сети
Регистрация: 05.12.2012
Smoke77 писал(а):
-ROKER-
Fast boot включить.

Включён
  Smoke77

TSC! Russia member
Статус: Не в сети
Регистрация: 14.01.2011
Откуда: Волгоград
Фото: 105
-ROKER-

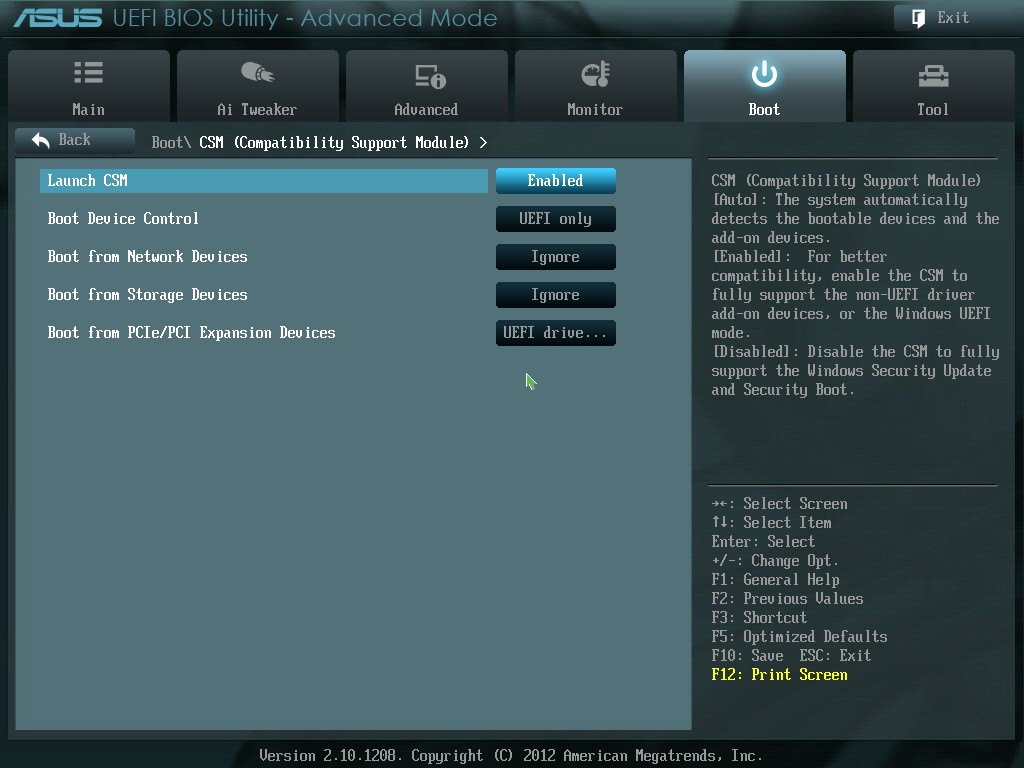

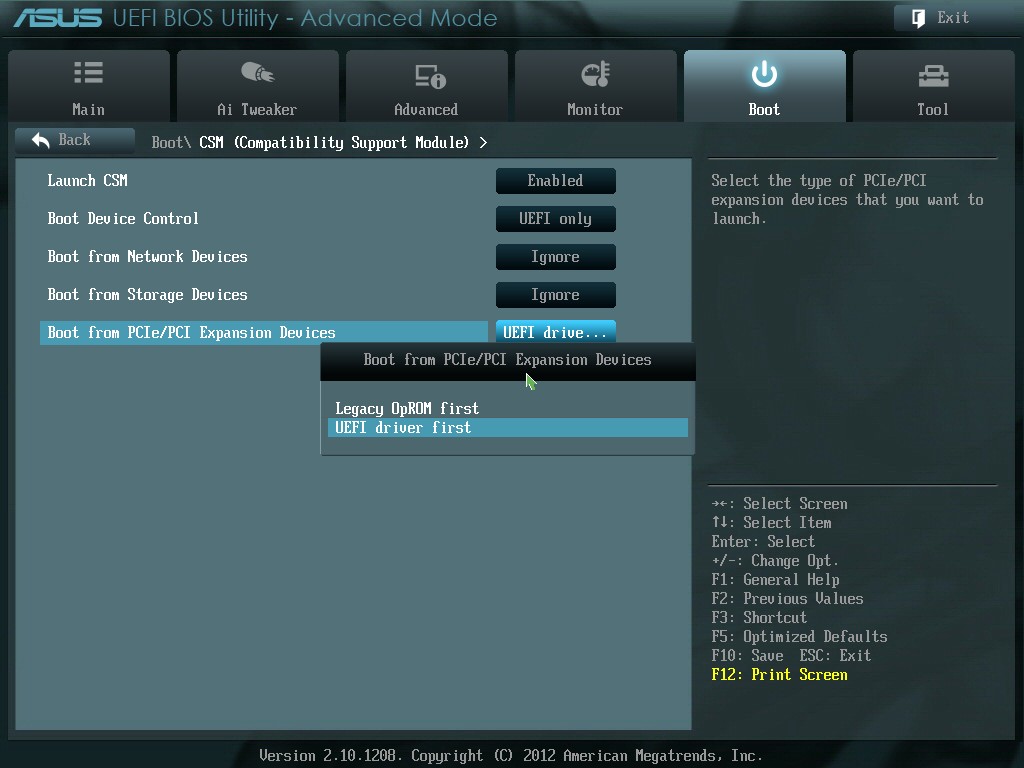

Зайти в раздел CSM и включить всем устройствам режим UEFI only.

_________________
Команда TSC! Russia:
http://tscrussiateam.ru
http://forums.overclockers.ru/viewforum.php?f=21

  -ROKER-

Junior
Статус: Не в сети
Регистрация: 05.12.2012
Smoke77 писал(а):
-ROKER-
Зайти в раздел CSM и включить всем устройствам режим UEFI only.

Невозможно всем устройствам выставить uefi only :( .
Возможно выставить только такие настройки:
Вложение:
140729205403.jpg [ 106.29 КБ | Просмотров: 1561 ]

Вложение:
140729205415.jpg [ 98.35 КБ | Просмотров: 1561 ]


  Smoke77

TSC! Russia member
Статус: Не в сети
Регистрация: 14.01.2011
Откуда: Волгоград
Фото: 105
-ROKER-
Тогда опцию Launch CSM в disabled.

_________________
Команда TSC! Russia:
http://tscrussiateam.ru
http://forums.overclockers.ru/viewforum.php?f=21

  -ROKER-

Junior
Статус: Не в сети
Регистрация: 05.12.2012
Smoke77 писал(а):
-ROKER-
Тогда опцию Launch CSM в disabled.

После выключения данной функции системный спикер при включении пропищал 1 длинный и 3-4 (точно не успел посчитать) коротких сигнала и на экране высветил следующую ошибку:
Вложение:
IMG_20140729_225355.jpg [ 952.65 КБ | Просмотров: 1545 ]

:roll:
  temrus63

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 02.04.2010
Откуда: Самара
temrus63 писал(а):
Мужики, будьте добры, поделитесь настройками разгона Asus M5A99X EVO R2.0 - у меня FX8320 и 2х8GB DDR3 1333

overpowered писал(а):
лол , а какие тебе они нужны ?

ну... любые на разгон FX83*0 выше 4.0..4.2...4.6...4.8GHz - уж кто как смог разогнать :-)

_________________
в процессе дербана профильного компутера [топжир mini itx]
в процессе поиска игрового ноутбука [qhd intel 12gen ddr5 3070 3080]

  NikeFreak

Member
Статус: Не в сети
Регистрация: 13.06.2007
Откуда: от туда
-ROKER- ну написано же что у карты нет юфи биоса, типа зайди в биос и выбери для вга обычный режим, а не юфи

Добавлено спустя 1 минуту 2 секунды:
блин, а почему на перой ревизии платн нету такого, вот у меня мать вроде бы с юфи, а быстрой загрузки нет, и видюха тоже с юфи, а толку ноль))

_________________
TUF GAMING B550M-PLUS WIFI II|R7 5700X|RTX 3060|64Gb
TUF GAMING B450-PLUS II|R7 3700X|GTX 1070|32Gb
ROG STRIX X370-F|R7 2700|RX 480|32Gb

  -ROKER-

Junior
Статус: Не в сети
Регистрация: 05.12.2012
NikeFreak Получается из-за того, что у видеокарты нет ufi,то быстрый запуск ПК за считанные секунды не возможен на моём ПК?
P.S. Как узнать, какие видеокарты идут с ufi? Нигде в характеристиках видеокарты это не указывается....
  KT

Куратор темы
Статус: Не в сети
Регистрация: 15.10.2004
-ROKER- писал(а):
P.S. Как узнать, какие видеокарты идут с ufi? Нигде в характеристиках видеокарты это не указывается....

для многих новых карт, скажем NV Kepler ...есть uefi биосы, их надо только скачать и прошить. Кроме того восьмерку нужно устанавливать уже в uefi-режиме, +быстрая загрузка в данном режиме ускорит лишь прохождение процедуры POST. Восьмерка надо сказать и без этого фаст-бута грузится с ссд ооочень быстро (там тоже реализован свой фаст-бут - операционка не стартует полностью на холодную а всегда как-бы выходит из гибернации, без инициализации устройств и загрузки драйверов)!
  overpowered

Member
Статус: Не в сети
Регистрация: 07.03.2012
лучше помогите фиксануть проблему холодного старта , все натсройки сбрасываются на дефолтные , как ухнать в чом причина.


+ где сменить тайминги памяти.

_________________
M5A99FX PRO R2.0,FX-8350,Corsair 16gb 1866,OCZ ModXStream Pro 600,Gigabyte GTX 770 4gb

  KT

Куратор темы
Статус: Не в сети
Регистрация: 15.10.2004
overpowered Надо ковырять, пробовать...возможно попробовать с другим модулем памяти, возможно откатиться на другую версию биос...
Тайминги там же где и все остальное - в AI Tweaker.
  KillHunter

Member
Статус: Не в сети
Регистрация: 02.03.2009
Откуда: Украина, Сумы
не нашол быстрогуглом запустится ли на 97PRO матери эта Samsung Memory M393B2G70QH0-YK0 16GB DDR3 1600 ECC Registered 1.35V Bare аперативка?
  LLIOPOX

Member
Статус: Не в сети
Регистрация: 17.08.2011
Откуда: из окна европы
Фото: 11
KillHunter есть ведь список на сайте производителя http://www.asus.com/Motherboards/M5A97_ ... pDesk_QVL/, так же на сайте производителя памяти надо поискать сертификацию, по аналогии с Asus сайтом
от ASUS
4 x DIMM, Max. 32GB, DDR3 2133(O.C.)/1866/1800/1600/1333/1066 MHz ECC, Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
* Refer to www.asus.com or user manual for the Memory QVL (Qualified Vendors Lists)..

_________________
-=AMD POWER FAN CLUB=- Тестер кулеров

  KillHunter

Member
Статус: Не в сети
Регистрация: 02.03.2009
Откуда: Украина, Сумы
LLIOPOX писал(а):
KillHunter есть ведь список на сайте производителя http://www.asus.com/Motherboards/M5A97_ ... pDesk_QVL/, так же на сайте производителя памяти надо поискать сертификацию, по аналогии с Asus сайтом

да вот свежесть списка совместимой памяти 11 год
  temrus63

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 02.04.2010
Откуда: Самара
чего то совсем оверклокеров нету среди владельцев этой материнки

_________________
в процессе дербана профильного компутера [топжир mini itx]
в процессе поиска игрового ноутбука [qhd intel 12gen ddr5 3070 3080]

  KillHunter

Member
Статус: Не в сети
Регистрация: 02.03.2009
Откуда: Украина, Сумы
temrus63 писал(а):
чего то совсем оверклокеров нету среди владельцев этой материнки

спрашивайте да ответят :)
Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 6329 • Страница 241 из 317 • <  1 ... 238  239  240  241  242  243  244 ... 317  >
-

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: хухерс и гости: 84

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
