Здравствуйте, уважаемые участники форума!
Пару дней назад стал счастливым (или не очень, это предстоит выяснить) обладателем платы Huananzhi X99 F8D PLUS.

На данном форуме уже публиковали прекрасный обзор более старой редакции этой материнской платы, у которой в названии нет слова "PLUS"

Думаю, я могу дополнить форум сведениями о редакции "plus". На глаз определить модели электорнных компонентов не смогу, зато могу их сфотографировать и выложить сюда.

Вопрос
При визуальном осмотре полученной мною платы выявил отсутствие SMD компонента в сокете CPU1. В сокете CPU2 данный компонент присутствует.
Насколько это критично?
Других заметных глазу изъянов на плате не видно. Пластик новый и чистый, лишь кое-где виднеются разводы. Видимо, от флюса для пайки.
Плату пока проверить не могу, т.к. Xeon приедет только на следующей неделе.

Буст 2.9 на все ядра))

С AVX2? Или там оффсет бешеный, типа, -5? Не нашёл внятной инфы по этому процу, потому интресуюсь.

к экспериментам Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #18068884

Не критично, кондеры запаралелены с виду, все ок должно быть.

Да видел. Но там получается какие-то дикие оффсеты которые не соответствуют реальности) У меня даже при 140 3.6 не выдаёт, будто стоит -80)

Всем здравствуйте. Есть мать x99h v1.31 в процессе ремонта. А именно не получается восстановить интегрированную сетевуху. Сам чип заменён на новый, но без результатно, на чип питание приходит, энейблд приходит, генерация на кварце есть. А напряжение 1в на выходе не формируется. Обвязка чипа вся проверена.
Возможно в биосе что-то т.к Биос заливал разный от аналогичных материнок. Может драйверов или блока инициализации. Кто что подскажет?

Michael_Zelenoborsky
Главное чтобы ног гнутых не было.

den4ik85

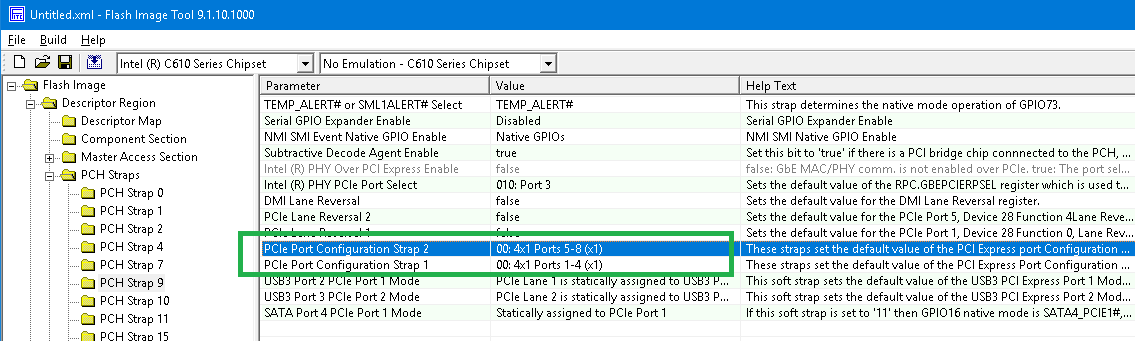

На время тестирования сконфигурировать через FIT все порты чипсета как х1
(сконфигурировать, сохранить, прошить)

service_pnh по офсетам я инфы не находил
У чела наверно буст не работает там 2.5 базовая

Причины и синдромы смерти изначально работало? Были случаи рандомно установленных чипов звуковой - возможно и сеть установлена но не прописана в BIOS, либо фВы залили BIOS без поддержки иниализации этого чипа.
Вертайте родной BIOS
Как вариант - обрыв дорожек.


Оставьте уже камень в покое! Пусть работает. 3.5тоже хорошо. Никто конечно не мешает сменить -100 на -95 и vccu выставить +15...+20. (Можно и больше, но смысла мало. Зависит от того что у Вас на памяти, Превышать точно не стоит.) И по суть хак до 3.6 это разгон на проце и матери не предназначенных для этого. Соответственно 3.5 на проце тож хорошо. Народ для удержания 3.6 половину ядер отключает....

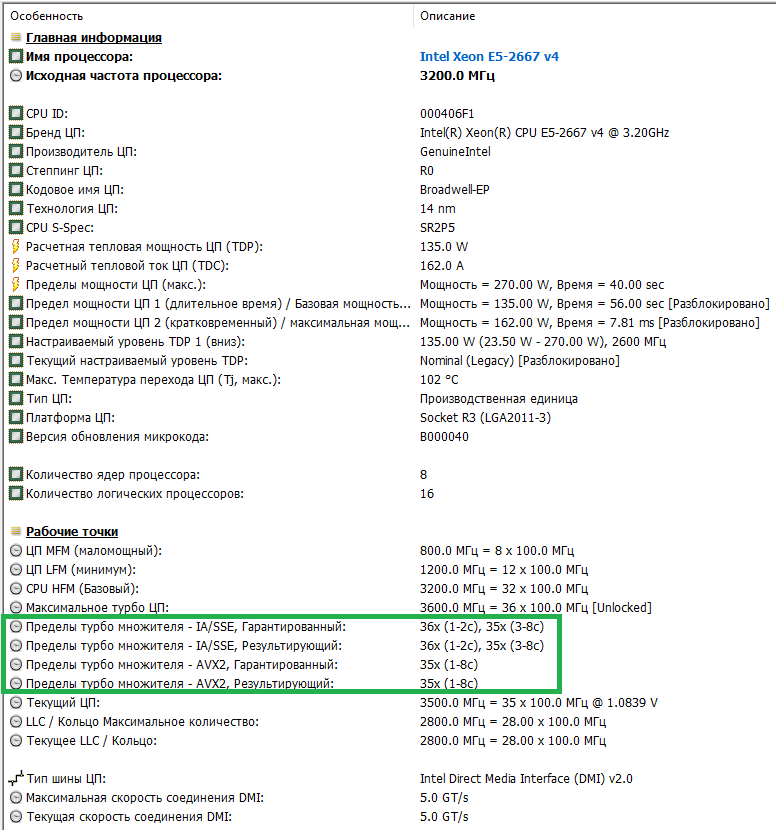

1. Сделайте скриншот HWiNFO64 своего процессора и сравните с полученными результатами.

2. Неконтакт в сокете, неконтакт в слоте, непропай/замыкание в слоте, повреждение дорожки(жек) например из-за царапины на текстолите.
Осмотр глазками пайки, состояния текстолита, переустановка цп (+ протирка брюха) и осмотр сокета.
Если проц пришел установленным на плату, то процесс извлечения цп снять на видео (для спора), на случай гнутых ног в сокете.

3. Не верю.
Сон S3 может не работать из-за неправильной подачи питания на модули памяти (и скорее всего на этой плате так оно и есть).
Гибернация S4 не зависит от того, сэкономили китайцы на обвязке питания памяти или нет, т.к. состояние системы сохраняется на диск, поэтому гибернация должна работать всегда.

Если уснувшая система из "выключенного" состояния стартует за 2-4 секунды, а на индикаторе пост-код 73, значит сон работает корректно.
Если те же 73 на индикаторе, но перед этим система секунд 20-30-40 перебирает пост-коды, то это возобновление работы после гибернации.

Причина КЗ по 3.3в сгорела сетевая и микруха Бивиса. Вернуть родной Бивис нет возможности. Чип сетевой карты меняется на идентичный только новый. Точнее уже пробовал ставить 3 новых чипа и не один не заработал. Брак чипов исключать не льзя но 3 из 3х если и бракованные то это такое себе хоть и чипы новые. Обрыв дорожек если только сигнальных т.к. по приходящему питанию все норм. А вот выходное не формируется. Вопрос а будет ли оно (выходное питание 1в) формироваться без инициализации биосом?
Про инициализацию чипа где именно можно посмотреть, т.е. наличие отсутствие поддержки сетевых карт.

Добавлено спустя 3 минуты 18 секунд:

Вот тут надо посмотреть по внимательнее. По идее через фит можно покрайней мере посмотреть каких блоков инициализации нет? Или нет такой возможности. Ну типа открою один Биос посмотрю структуру, открою другой с подобной материнка и с таким же сетевым чипом и возможно пойму какого блока не хватает или нет?

Скажите кто нибудь можно ли поставить вместо 2640 v 3 проц 2667 v 4 на анлокнутый биос???или биос придеться прешить на родной???без анлока

v4 очень плохо относиться к анлокнутым биосам. Турбо и анлок им противопоказан, максимум открывали тайминги памяти и прочее по мелочи, но опять не на любой материнке. Просто может не завестись.

Доброго времени суток всем! Есть у кого-нибудь дамп биоса на данную плату? Или можно ссылку на просто биос, который можно в нее шить?
Вкратце опишу проблему.
Приехала плата (atermiter x99-p4), проц 2650v3 и память 4х4 серверная.
Собрал, для теста воткнул GT430. Стартануло, в биос зашел, всё ок.
Далее поставил в NVME накопитель с давно установленной виндой, запустилось, накатились драйвера на видяху и тд. Повтыкал в юсб флешки, протестил звук, сеть, всё, убрал в сторонку, пока не куплю видяшку посовременнее.
Прошло несколько дней, случайно разжился GTX 560Ti (на другой системе работала и сейчас работает как часики). Решил воткнуть, как-никак, вечерком в ЖэТэА 5 покатать можно. Стартую - черный экран. Жду минуту - другую - ничего не меняется. Кулера крутятся, экран черный. Ладно, пох, меняю обратно видяху на 430ю. Теперь и на ней та же ситуация. Сброс биоса, вынимание батарейки никак проблему не решают.
Одолжил у знакомого GT1030 для проверки - ситуация не поменялась. С любой видеокартой в данный момент изображения нет, спикер молчит, все вентиляторы крутятся.
Да, память и проц вытаскивал, контакты протирал.
Так понимаю, запоролся биос. Буду шить программатором, навык позволяет. Буду благодарен за дамп или подходящий биос.
Всем мира и добра.
#77

Не совсем понятно, где и что в КЗ. Если от блока питания - то и ладно(если блок заменили). По 1В - тож не совсем понял - внутренний опорник не выдает. В теории если внутренний - то сразу должен выдать. Только ток там мизер. Чипы бракованные - если с Али -то легко. Приходила партия 10шт аудио усилков - в нутри у половина даже без кристаллов в нутри(рентген был рядом)

И так дошли руки поставить доп память на F8 и что я скажу, все кто писал пару месяцев назад что должно работать как угодно были не правы.
что было

f8 + е5-2680v4 + killsare 2666 4 модуля по 8 гб работают в 4 канале стояли так |8+0||8+0|проц|0+8||0+8|
приобрел еще 4 killsare но уже 3200 по 16 гб, поставил их так |16+8||16+8|проц|8+16||8+16| - ошибка мат платы 67 , сброс биоса не помгает
оставил 1 планку на 16 гб, ошибка уже 60 . сбросил биос загрузилось.
поставил |16+0||16+0|проц|0+16||0+16| - загрузилось и работает в 4канале на 2400 как и положено. добавил 8 |16+8||16+8|проц|16+8||16+8| - опять 67 ошибка сброс биоса не помогает.
психанул поставил |16+16||16+16|проц|8+8||8+8| дооолгий писк и загрузилось, видят все 96 гб память частота та же 2400 и также четырехканал но в синтетике скорости копирования упали чтение было 51гбс стало 39гбс запись была 54гбс стало 40 гб/с копирование тоже 40 гб/с
на фото как было, как стало фото не делал. но вверху появились воскл знаки с надписями что в синтетике значения могут быть не точны.
Куда копать? оставить как есть или выкинуть 4 по 8 гб?
#77

Разные типы памяти (LRDIMM и RDIMM) одновременно работать НЕ будут...

П.С.
Планки на 8 гиг обычно китай шлёт RDIMM, а на 16гиг вполне могут быть LRDIMM
работа:
по отдельности - на ура
вместе - фиг

П.С. 2
"работать как угодно" будет серверная память одного типа

gelezyka твои клисры могут 2400 с таймингами хотя бы 15 держать?

для меня это второстепенно , т.к. я не играю. Думаю могут, дело сейчас в биосе, там CR3 , но в том что 16+8 работают в 4-канале только при схеме в каждом канале не 8+8 и 16+16 а только 8+16 это странно, и точно виноват не биос.

g65
одинаковые там чипы +- (уж точно не регистровая, ведь завелись все 8 плашек), и 3200 похоже тоже разогнанная 2400
к стати в двух планках по 8 гб которые брал первыми даже xmp есть..
так что думаю тут дело именно в схемотехнике смой платы, или принципе работы 4канала в проце, скорость теряется именно из за того что в одном канале стоят разные по объему модули, по процентам даже сходится, потеря ровно 25%
