В данной теме обсуждаем материнские платы Asus на чипсете Z370/Z390
Список материнских плат
PRIME-Z370-P
PRIME Z370-A
TUF Z370-PRO GAMING
TUF Z370-PLUS GAMING
ROG STRIX Z370-I GAMING
ROG STRIX Z370-F GAMING
ROG STRIX Z370-G GAMING
ROG MAXIMUS X HERO
ROG MAXIMUS X HERO (WI-FI AC)
ROG MAXIMUS X APEX
ROG MAXIMUS X CODE
ROG MAXIMUS X FORMULA
Таблица категорий плат
#77
Ссылки на полезные темы:
Процессоры Intel семейства Core i3/i5/i7/i9 (микроархитектура Coffee Lake LGA1151)
Выбор оперативной памяти DDR-4
Полезная информация:
Примерные значения напряжений VCCSA и VCCIO
#77
Настройка вторичных таймингов
Что нужно сделать после покупки платы Asus на чипсете Z370
Для начала необходимо отключить функцию Multicore enhancement, затем установить значение 0.01 для опций IA AC Load Line и IA DC Load Line. Далее необходимо выставить вручную напряжение на VCCIO и VCCSA в районе 1.1v. Затем вручную зафиксировать частоту на 4.6-4.7 ГГц, и выставить напряжение в ручном режиме в районе 1.3 вольта. Если система работает корректно, можно дальше увеличивать частоту и/или снижать напряжение.


Запускаем I9-9900K на Asus Z270 Maximus IX Apex

_________________
AMD 7800X3D | MSI MAG B650 TOMAHAWK | RTX 3070 | 64GB RAM 6000MHz | Samsung 960 PRO
https://www.youtube.com/watch?v=-OJJ78MbOLQ

Последний раз редактировалось Olegdjus 23.01.2019 14:17, всего редактировалось 3 раз(а).
Обновление шапки.


Реклама

Партнер
  Auroson1c

Member
Статус: Не в сети
Регистрация: 08.08.2009
Откуда: Москва
Фото: 322
HREN писал(а):
Если бы выложил ФАК по разгону на Апексе с фото настроек БИОС, было бы круто! Мы все остальные так, рукодельничаем по-деревенски.


Завтра/послезавтра экспортирую свои повседневные настройки биоса в TXT/CMO и выложу в теме.

_________________
Apex Z790 ♦ 14900kf ♦ DDR5 48gb 8200 C34 ♦ RTX4090 ♦ Custom Water
hwbot.org/user/aurosonic/

  Imian

Member
Статус: Не в сети
Регистрация: 30.01.2019
Фото: 0
Auroson1c писал(а):
Ну вот как-то так получилось. 4600CL17, правда пришлось VDIMM до 1.5 поднять в связи с понижением таймингов. Так же настроил только вторичные. Третичные еще не трогал совсем.
а вот похоже, что на таких скоростях/задержках память уже не очень сильно добавляет к ГФлопсам, сложилось впечатление (в т.ч. на своей системе), что 100 МГц проца при такой памяти дадут больше

_________________
9900k@5.0 AVX0 @1.39v LLC5 || Apex XI || G.Skill F4-4000C19D-32GTZSW @4000-17-17-17-28 || MSI 1070 Gaming X @2100/8800 || FD Define R5 || EKWB S280

  Auroson1c

Member
Статус: Не в сети
Регистрация: 08.08.2009
Откуда: Москва
Фото: 322
Imian писал(а):
а вот похоже, что на таких скоростях/задержках память уже не очень сильно добавляет к ГФлопсам, сложилось впечатление (в т.ч. на своей системе), что 100 МГц проца при такой памяти дадут больше


Я уже писал в этой теме или в теме процов, что зависимость флопсов от памяти заканчивается на 4100 cl17. 4100cl17 показывают столько же флопс сколько 4600cl17. Дальше только частотой проца наращивать примерно 10-15 гфлопс на 100мгц для i9-9900k. Все это исключительно мои наблюдения на собственной системе.

_________________
Apex Z790 ♦ 14900kf ♦ DDR5 48gb 8200 C34 ♦ RTX4090 ♦ Custom Water
hwbot.org/user/aurosonic/

  Imian

Member
Статус: Не в сети
Регистрация: 30.01.2019
Фото: 0
Auroson1c писал(а):
зависимость флопсов от памяти заканчивается на 4100 cl17. 4100cl17 показывают столько же флопс сколько 4600cl17. Дальше только частотой проца
в этом случае двуранг, работающий 4200C17, может оказаться выгоднее. задержки чуть меньше на 4700, но двуранг сам по себе производительность в реальных задачах добавляет. жду свой Apex и G.Skill - посмотрим :)

_________________
9900k@5.0 AVX0 @1.39v LLC5 || Apex XI || G.Skill F4-4000C19D-32GTZSW @4000-17-17-17-28 || MSI 1070 Gaming X @2100/8800 || FD Define R5 || EKWB S280

  nag77

Member
Статус: Не в сети
Регистрация: 19.03.2008
Откуда: Беларусь
Фото: 2
Imian писал(а):
G.Skill - посмотрим

Какая модель в ожидании, не подскажешь?
  lexa

Member
Статус: Не в сети
Регистрация: 09.07.2017
Фото: 0
Auroson1c писал(а):
что зависимость флопсов от памяти заканчивается на 4100 cl17

Это на какой частоте проца? Если на 5000, то на 4700 например, частота памяти при которой заканчивается рост флопсов будет меньше?

_________________
13600KF/NH-D15S/MSI Z790 TOMAHAWK MAX/DDR5-6800/YS850/5070

  Auroson1c

Member
Статус: Не в сети
Регистрация: 08.08.2009
Откуда: Москва
Фото: 322
lexa писал(а):
Это на какой частоте проца? Если на 5000, то на 4700 например, частота памяти при которой заканчивается рост флопсов будет меньше?


В моем случае на 5000. Логично предположить что при меньше частоте камня и для памяти предел роста будет на более низких частотах.

_________________
Apex Z790 ♦ 14900kf ♦ DDR5 48gb 8200 C34 ♦ RTX4090 ♦ Custom Water
hwbot.org/user/aurosonic/

  lexa

Member
Статус: Не в сети
Регистрация: 09.07.2017
Фото: 0
Auroson1c писал(а):
В моем случае на 5000. Логично предположить что при меньше частоте камня и для памяти предел роста будет на более низких частотах.

Логично. Но ты про частоту проца ни слова не написал. Интересна зависимость существенная или нет. Если на 300 снижается частота проца, то на сколько падает частота памяти.

_________________
13600KF/NH-D15S/MSI Z790 TOMAHAWK MAX/DDR5-6800/YS850/5070

  Imian

Member
Статус: Не в сети
Регистрация: 30.01.2019
Фото: 0
nag77 писал(а):
Какая модель в ожидании, не подскажешь?
G.Skill Trident Z (F4-4000C19D-32GTZSW) (2x16Gb KIT)
и заодно сравню со своими профильными corsair. посмотрим, проблема в разгоне до 4000 была в них или в тайчи. сами модули Corsair третичные тайминги осилили на 3800 от 2133

_________________
9900k@5.0 AVX0 @1.39v LLC5 || Apex XI || G.Skill F4-4000C19D-32GTZSW @4000-17-17-17-28 || MSI 1070 Gaming X @2100/8800 || FD Define R5 || EKWB S280

  kayrosbs

Member
Статус: Не в сети
Регистрация: 25.09.2014
Откуда: норильск
Фото: 36
кто юзал ln2 mode на асусах?какие отличия от ln1 я лично сумел завести на 32 гб по 4 планки на cr1 3800 17 17 16 36 и ничего не менял в напругах сразу стартануло ln1 было максимум 17 17 17 37 ...у кого какие мысли на этот счет?и заметил это еще цветочки..вопрос также кто юзал skew control и какие ставил значения?и какой вольтаж ставили на pll termination voltage(это терминаторы на оперативной памяти)

_________________
не уклонися сердце мое в словеса лукавствия непщевати вины о гресех.(Царь Давид)

  Vital-uK

Member
Статус: Не в сети
Регистрация: 31.07.2017
Откуда: Воронеж
kayrosbs не рекомендовал бы использовать ln2 mode без чёткого понимания зачем, там активируются режимы не предназначенные для 24/7
  kayrosbs

Member
Статус: Не в сети
Регистрация: 25.09.2014
Откуда: норильск
Фото: 36
:old_fingal: я уже понял там активируется режим 89 градусов в простое.... :D но зато теперь память по прежнему запускается)))лол...юзабельно что бы натренить память и вернуть обратно пока все не сгорело)))

_________________
не уклонися сердце мое в словеса лукавствия непщевати вины о гресех.(Царь Давид)

  kayrosbs

Member
Статус: Не в сети
Регистрация: 25.09.2014
Откуда: норильск
Фото: 36

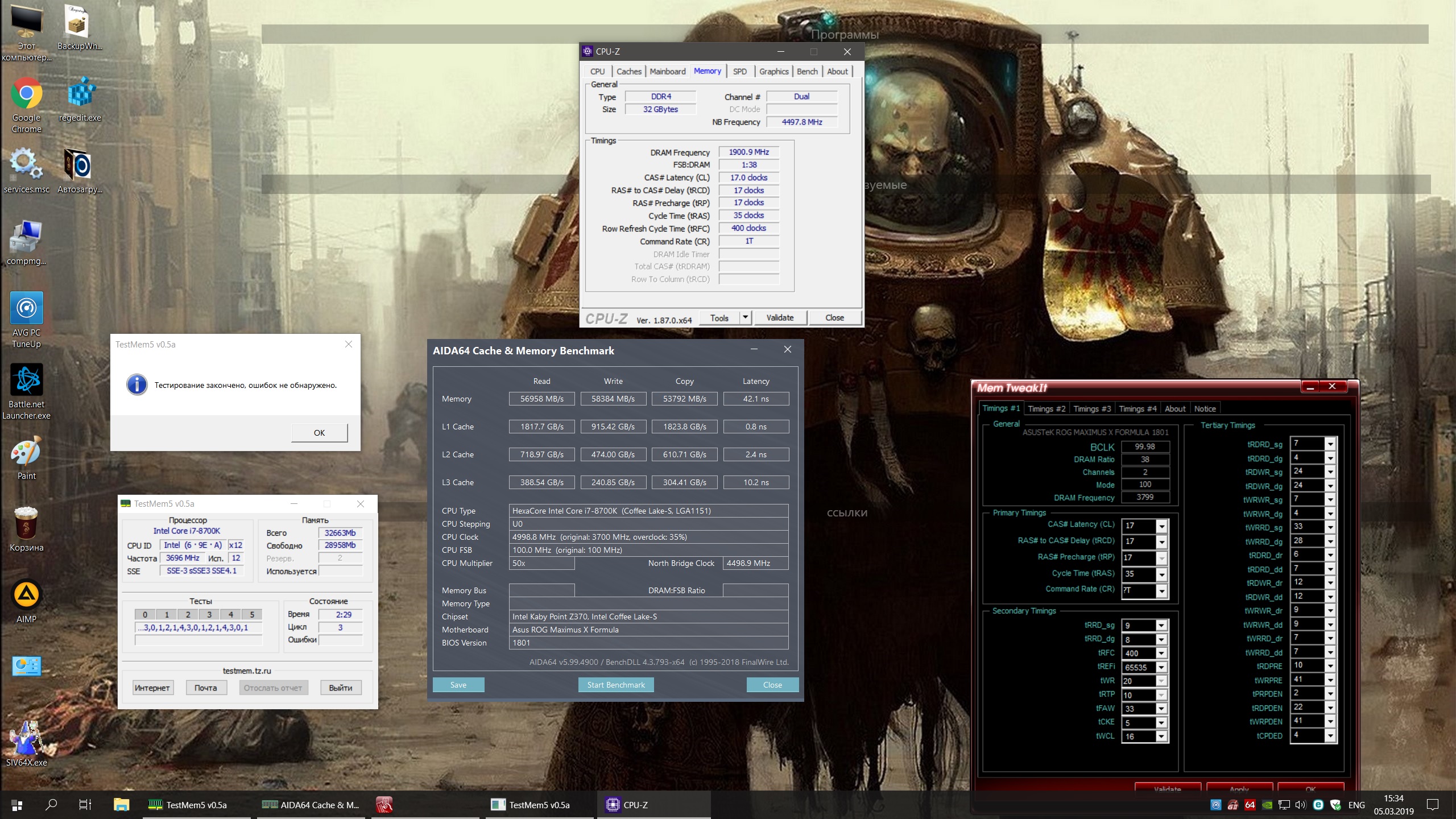

посмотрите на разгон ..можно ли еще что то на formula x выжать или это предел стабильного разгона как считаете?

Вложение:
разгон памяти.jpg
разгон памяти.jpg [ 865.26 КБ | Просмотров: 1012 ]

_________________
не уклонися сердце мое в словеса лукавствия непщевати вины о гресех.(Царь Давид)

  Olegdjus

Moderator
Статус: Не в сети
Регистрация: 08.05.2015
Откуда: Москва
Фото: 6
Auroson1c писал(а):
он же КП, он же IMC. VCCSA называется это напряжение

Путаешь :)
VCCIO - напряжение на IMC/IO (в одной этой настройке совмещены VCCIO и VCCIO_ddr, всё на одной подложке). Как SA связано с напряжением на IMC - до сих пор не в курсе).
Auroson1c писал(а):
Vdroop слишком большой для такого LLC

А ты попробуй мультиметром замерить :)
Auroson1c писал(а):
сидел на DDR3-2400CL11 1.5v

Когда-то и на процессоры подавали по 2 В :)

_________________
По всем вопросам и предложениям пишите в телеграм olegdjus

  Auroson1c

Member
Статус: Не в сети
Регистрация: 08.08.2009
Откуда: Москва
Фото: 322
Olegdjus писал(а):
Путаешь
VCCIO - напряжение на IMC/IO (в одной этой настройке совмещены VCCIO и VCCIO_ddr, всё на одной подложке). Как SA связано с напряжением на IMC - до сих пор не в курсе).


Насколько я знаю, это было во времена Sandy Bridge, после него IMC переехал под упралвение System Agent. См архитектуру ниже для i9-9900k
#77

Добавлено спустя 10 минут 19 секунд:
Olegdjus писал(а):
А ты попробуй мультиметром замерить


1 в 1 показывает по вольметру vcore. Остальные показания по вольтметру: Dram на 10mv меньше. SA на 15mv меньше. IO такой же.

_________________
Apex Z790 ♦ 14900kf ♦ DDR5 48gb 8200 C34 ♦ RTX4090 ♦ Custom Water
hwbot.org/user/aurosonic/

  Olegdjus

Moderator
Статус: Не в сети
Регистрация: 08.05.2015
Откуда: Москва
Фото: 6
Auroson1c писал(а):
См архитектуру ниже.

Да я скептически подхожу к вопросам графиков и их визуального понимания (PCIe, DDI и т.п. разве не с I/O связаны?) , для меня тот ж даташит ближе :)

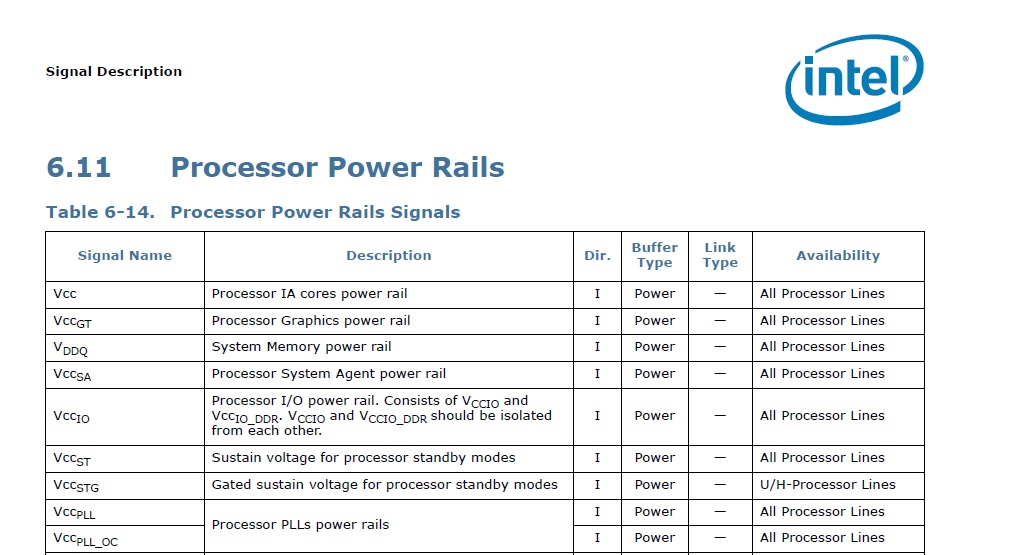

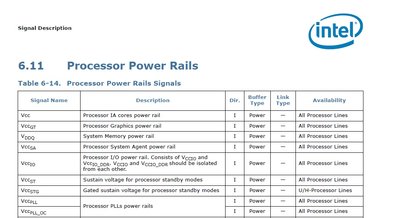

Вложение:
1.jpg [ 140.92 КБ | Просмотров: 965 ]

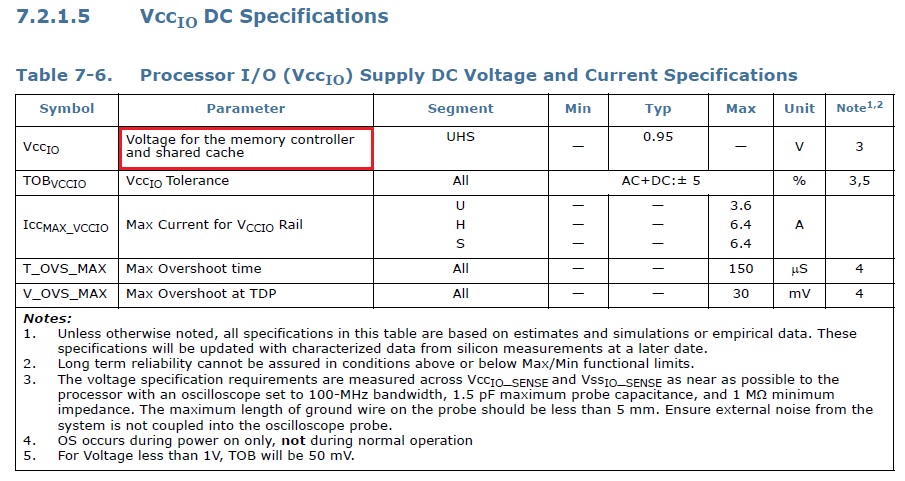

Вложение:
2.jpg [ 163.16 КБ | Просмотров: 965 ]

Но опять же - никогда не знаешь, в чем нужно быть уверенным ;)
Нашел на 3dnews

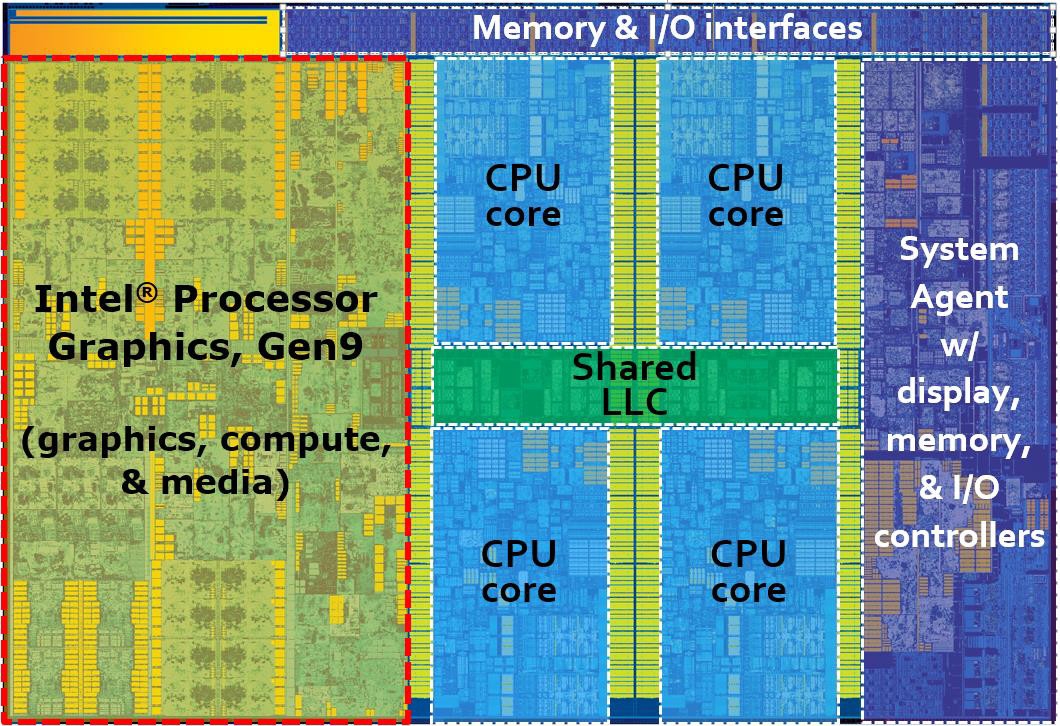

Вложение:
03.jpg [ 588.07 КБ | Просмотров: 960 ]

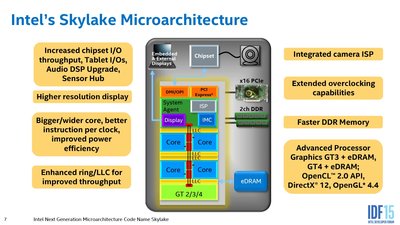

Вложение:
04.jpg [ 326.93 КБ | Просмотров: 960 ]

Auroson1c писал(а):
1 в 1 показывает по вольметру vcore

То есть мониторинг не врет?
Но тогда странно, ибо с LLC6 может 5 ГГц на 1.1 В работать, а с llc7 с меньшим дропом работоспособности уже нет

_________________
По всем вопросам и предложениям пишите в телеграм olegdjus

  Auroson1c

Member
Статус: Не в сети
Регистрация: 08.08.2009
Откуда: Москва
Фото: 322
Olegdjus писал(а):
Да я скептически подхожу к вопросам графиков и их визуального понимания (PCIe, DDI и т.п. разве не с I/O связаны?) , для меня тот ж даташит ближе


ХЗ, везде разная информация. Я читал, что тот даташит, что ты привел относится к микроархитектуре Sandy Bridge и ниже, когда VCCIO действительно управлял IMC. А потом интеле отвел эту функцию под VCCSA. Оверклокеры на HWbot под напряжением IMC подразумевают vccsa везде. Так что не знаю, не знаю))

_________________
Apex Z790 ♦ 14900kf ♦ DDR5 48gb 8200 C34 ♦ RTX4090 ♦ Custom Water
hwbot.org/user/aurosonic/

  Olegdjus

Moderator
Статус: Не в сети
Регистрация: 08.05.2015
Откуда: Москва
Фото: 6
Auroson1c писал(а):
что тот даташит, что ты привел

Относится к 8 поколению корок)
К слову, даже производители материнок (ASRock например) подписывают VCCIO как напряжение IMC
Auroson1c писал(а):
что ты привел относится к микроархитектуре Sandy Bridge и ниже

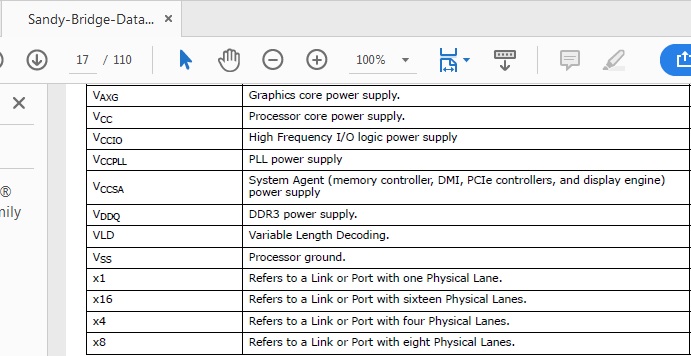

Открыл даташит на сэнди - там всё наоборот)
Вложение:
sb.jpg [ 79.9 КБ | Просмотров: 952 ]

Я верю больше Intel, чем ребятам с hwbot. А кто что где подразумевает - дело десятое, для них и 1.45+ В для VCCIO и 2 в на память - норма (возвращаюсь к 4000cl12)

_________________
По всем вопросам и предложениям пишите в телеграм olegdjus

  Auroson1c

Member
Статус: Не в сети
Регистрация: 08.08.2009
Откуда: Москва
Фото: 322
Olegdjus писал(а):
Открыл даташит на сэнди - там всё наоборот)


:?:

_________________
Apex Z790 ♦ 14900kf ♦ DDR5 48gb 8200 C34 ♦ RTX4090 ♦ Custom Water
hwbot.org/user/aurosonic/

  Olegdjus

Moderator
Статус: Не в сети
Регистрация: 08.05.2015
Откуда: Москва
Фото: 6
Auroson1c, поэтому меня уже давно не интересует информация с hwbot :)
А потом оттуда может тянуться дезинформация.

_________________
По всем вопросам и предложениям пишите в телеграм olegdjus
