Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================

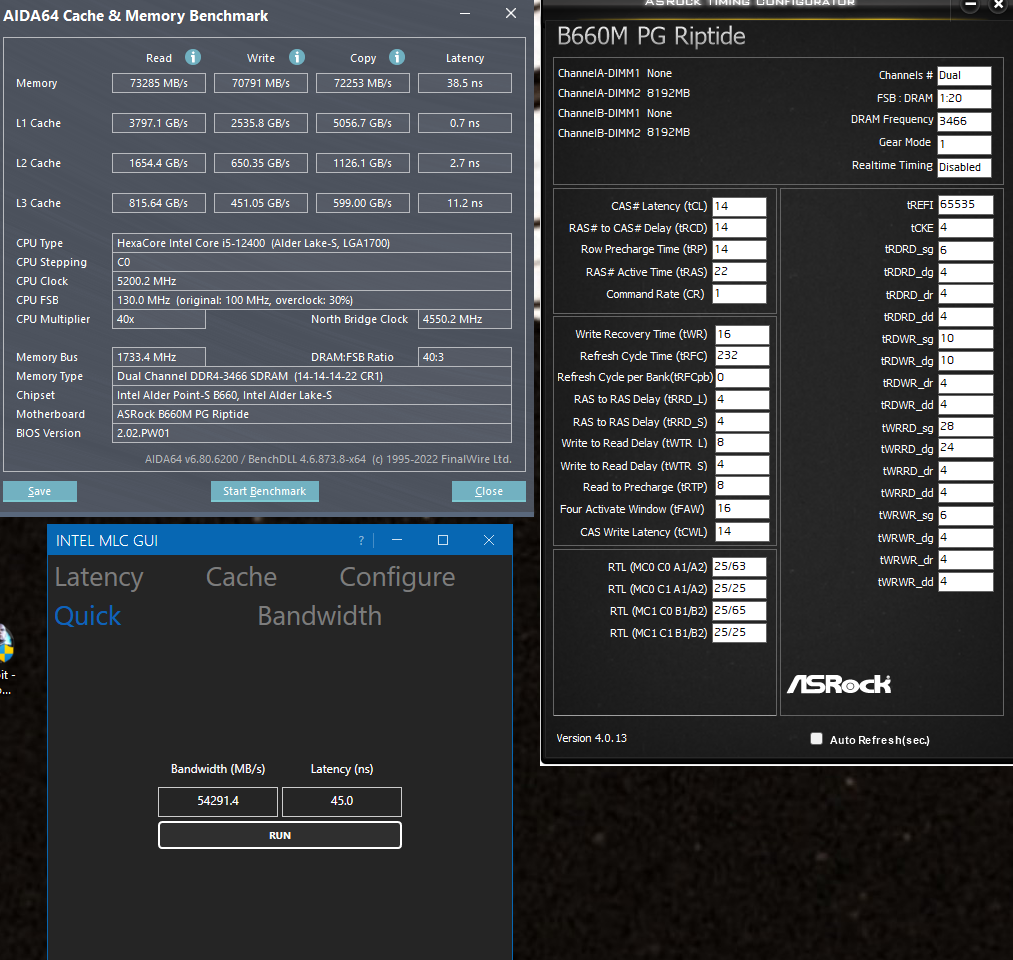

Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

12400

Ладно, чтож, это было увлекательно.
Первое - с 4 планками 3733мгц и не мегагерцем больше, что вообщем-то не новость, скорее всего продам 4 планки чтобы взять 2х16.

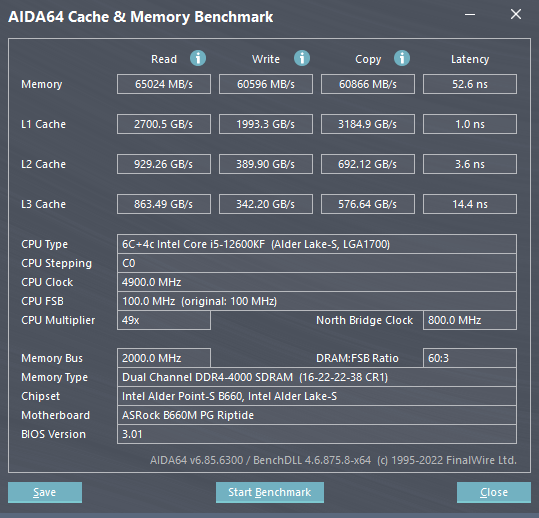

Второе - на двух планках 4000Мгц CL16 CR1 изи на SA 1.38 "аида говорит что 1.36".
Третье - грёбаные китайцы обделались и кажется я нашла причину пропажи регулировки напряжения системного агента в 6.01. Всё просто до безобразия, на 5.01 оно банально не крутится. То-есть пункт есть, но его изменение не влияет на итоговое напряжение. А вот на 3.01 всё работает корректно.
Подписывайтесь на канал, ставьте лайки, в описании ссылка на бусти и...

Ну и вот быстренький тестик с шиной 110

Но это уже лишнее как по мне. Проц очень жесткий, у меня аж дросселя свистеть на плате начали при тесте копирования, так что оставлю всё как есть.

Работает на 13600к

Добавлено спустя 49 секунд:

У меня аналогично, плата свистит только при тесте аиды

Ты проверял? Я имею ввиду не просто тыкнул и пошёл чекать, а выставил, после проверил и напряжение изменилось.
Потому что чтобы я туда не вписывала, плата выдавала стоковые значения.

А можно как-то по другому?

ток PL1 всего 125 W и ни граммом больше. надо ставить полные 224 сек работы PL2

Да. Например можно думать что напряжение изменилось из-за тебя, а по факту плата сама накинула сколько нужно

Нельзя. Иначе не запустишь память на нормальных таймингах выше 3200

А вот и не правда. В стоке 12400 работал на 0.896мв по SA, а эта пуська 12600к вваливает уже 1.260мв и этого вполне хватает чтобы ехать с 4 планками на 3600 CL16.

angeleo извиняйся за мать теперь))))
#77

Приношу извинения за наезд в целом. Но я так и не поняла, почему асус даёт почти 1.100, а асрок 0.900. Не удивительно что на 12400 с такими приколами риптайд падает в лужу после 3500, а на асусе даже 3733 при ровных руках едет

начинка элементной базы другая

Offset ставлю -0.200 v и получается Voffset=ниже 1.0 v.

angeleo
ну уж если столько времени потратила на 4000 частоту, давай уж хоть тесты в игровых бенчах 3600 vs 4000)
но я вангую прирост в пару процентов, не более)

Я написал про нормальные тайминги

В курвапанке 220 против 248 в 720p

это только если 3600 cl20 против 4000 cl14. в остальном сильно врядли.

Это факт. 3600cl14 - 4000cl15.

подтвердить бы этот факт. а то 10% в играх не всегда 3080ти привозит 3080...
хотя посмотрел 720п же, это сферический конь в вакууме. в том же фулхд будет 4-5%, в 2к 2-3%, в 4к - 1%. так что все норм.

https://www.youtube.com/watch?v=i9fkpBky2dE

а вот тут прямо в дырочку сравнение:

https://www.youtube.com/watch?v=UFKHsyi1wUs

я тут тестирую 12400 на 4 и на 5 ггц в 2к с 4070ti
разница в игровых бенчах 5-10%

запусти фаркрай6 он даже в 2к чувствителен к цпу. там разница будет больше. а так в остальных играх упор в вк больше влияет.
