Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

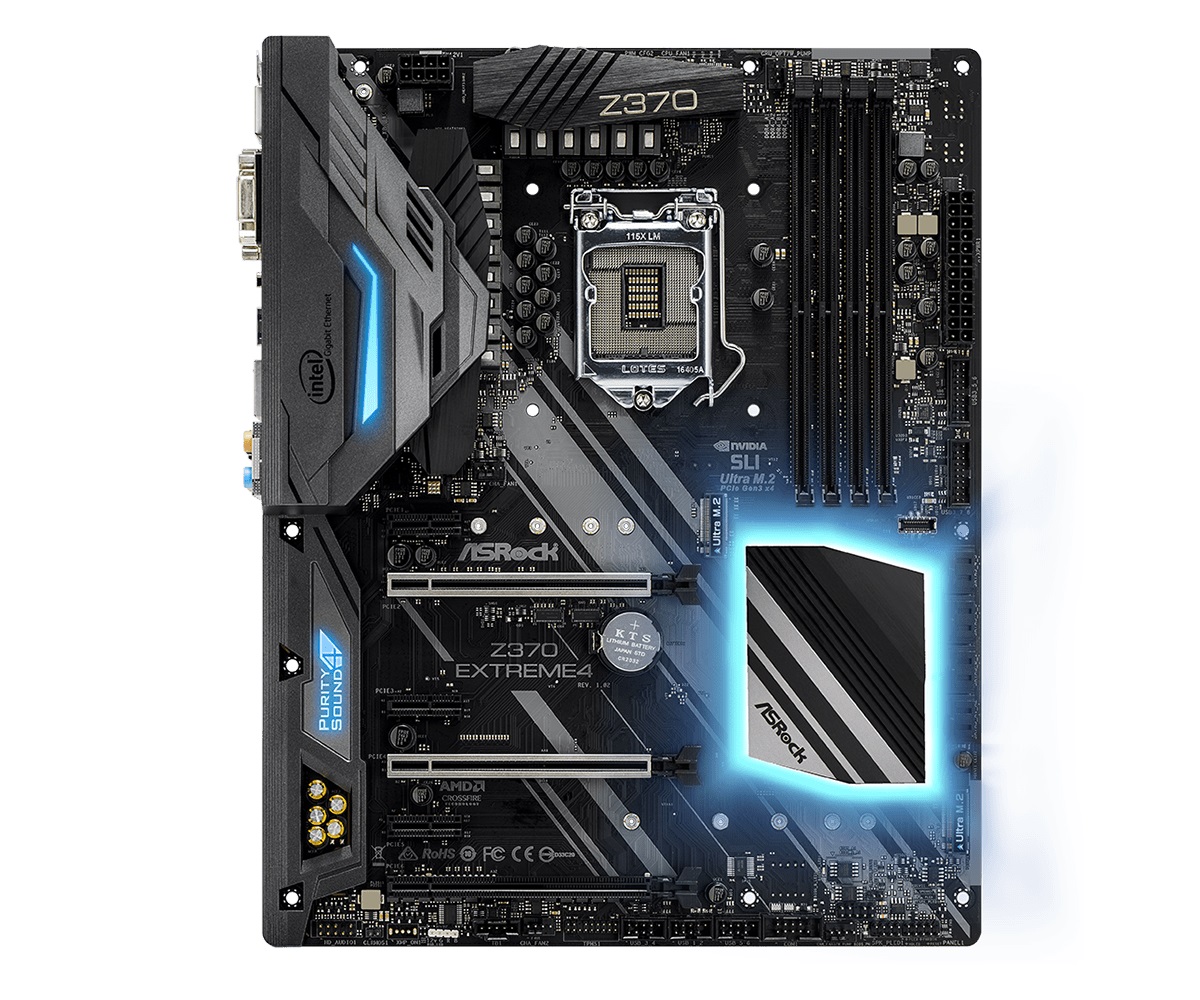

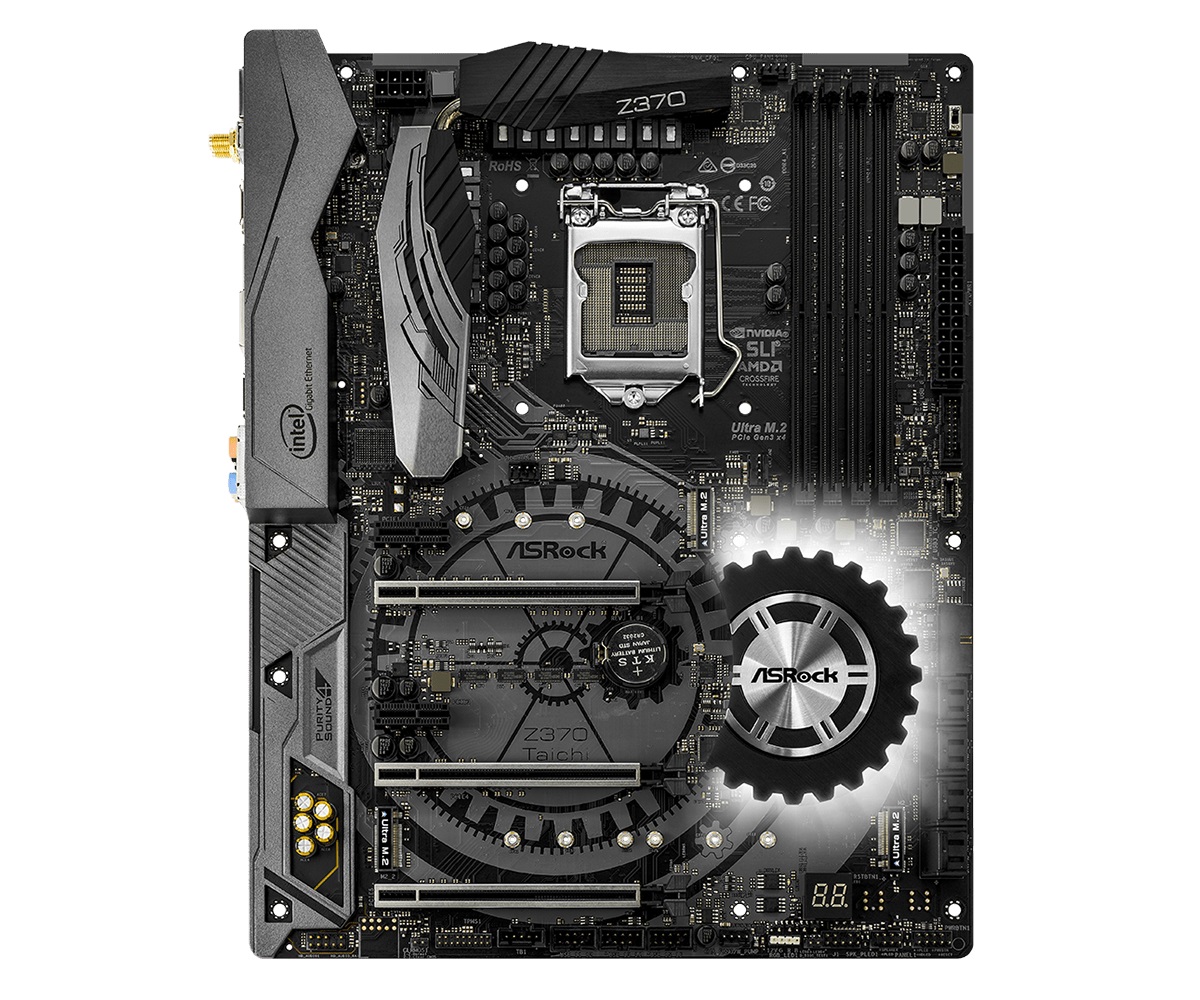

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Ты её нашел. Это та плата, на которой пофиг на наличие датчика.

Можно подробнее) Обладатели данной платы, отзовитесь)

Olegdjus Карта почти 3 слота занимает. Giga aorus.

например выше у Олега(модератор) именно таичи
можешь полистать у него альбом в профиле с результатами
в части разгона процессорных ядер и оперативной памяти - ультимативный топ на z370
можно выжимать спокойно из комплектующих их максимум
Олег, например, бьётся над 4500мгц и выше по памяти (что в целом сложно достижимо на ддр4 на данный момент)
т.е. в твоём случае ты можешь совершенно не переживать о перегреве (если конечно не разместишь плату в духовом шкафу)

Спасибо. Но все же скажите по поводу датчика врм, он есть на данной плате или нет его?) Мониторить можно без спец приборов, программно тобиш)
На гиге при прохождении стресс тестов при разгоне 4.7 врм 100+ грелся...вобщем жесть, дальше и гнать не стал из за этого

Нету.

Он ей не нужен)

Что б цифр не испугаться?)

tsof Все это пройдено на Таичи - https://forums.overclockers.ru/gallery/ ... um_id=4056 мой личный альбом.

Parlan



Ничего она не отберёт, так как звуковой нужна всего одна линия экспреса х1 (даже х4 не заберёт , этот слот предназначен также для загузочного NVMe SSD) сам лично пробовал на своей мамке. Вставлял в самый нижний слот х16.

Да вы сами попробуйте и убедитесь.

Звуковую х1 можно пихать в любой слот и не парится.

Екстрим тайчи рознь

Keaton На Taichi другая разводка PCI-E слотов.

Уже обсуждали этот вопрос, даже в шапку вынесено предупреждение о разводке 3 PCI-e x16 на процессор.
Даже определить на экстриме/тайчи можнопросто: металлические x16 - проц, пластик - чипсет

В мануале taichi написано , подержка загрузочного ссд , так же как и на экстрим. Так что ничего резать недолжно.

Разводка х16 такая же как на экстрим!

Еще раз: нижний слот подключен к процессору. Перестаньте в заблуждение вводить пользователей

Абсолютно не такая же

Металлизированные слоты разведены на процессор, остальные - на чипсет

Какое заблуждение? Мануал читали? Звуковую ставляли в нижний?

А как же ссд х4 он что тоже режет первый слот по вашему?

Keaton, я вам еще раз говорю - прекратите флудить.

Давно, и внимательнее вас. Там прямым текстом указано, что у тайчи нижний pci-e x16 заведен на проц

Да, всё вставленное в нижний PCI-E x16 (который PCIE5) режет первый слот, забирая линии из процессорных

Забирает только после х4 , до этого ничего незабирает!!!

Специально для теоретиков пишу. В нижний вставлял звуковуху, видео переключалось в х8. Вопрос закрыт.

Keaton, вам объяснили, что нижний pci-e берет линии от процессора (именно от 16, выделенных на видеокарту), хоть х1 вставляй - всё равно первый слот перейдет в х8. Об этом указано и на сайте производителя.
Прекращайте оффтоп и распространение заведомо ложной информации.

Дело даже не в теории: производитель не скрывает этого.

Но лучше же разводить флуд в теме, чем прочитать шапку и спецификации платы вдумчиво.
