Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Подскажите где искать вольтаж процессора?

Aterax в смысле вольтаж? Какой?
В БИОС?- настройки его или мониторинг его?
В софт мониторинге в винде(Vcore)?

BY_Pashka, Вольтаж процессора поставить нужно нормальный, не авто. 1.15 или 1.2 для стока я правильно понимаю?

Подскажите где вручную тайминги и напряжение памяти ставить? extreme4 1.30, единственное что буду гнать и то до 2666

для стока? можно и не ставить физическое значение вовсе..
поставить Offset, а значение оффсета оставить в авто. И LLC=4. Будет достаточно для стока.

Добавлено спустя 2 минуты 34 секунды:

скрин выше- Dram voltage.

здесь, так же ставится и частота памяти:

BY_Pashka, Я нуб в этом деле. Можно как нибудь наглядно показать что делать?

BY_Pashka, Спасибо добрый человек) У меня вольтаж на 1.30 биосе на авто до 1.4 подкидывало

Aterax в аида в стресстесте с одной галкой FPU запустите и посмотрите вольтаж в нагрузке, как поправите настройки в БИОС..

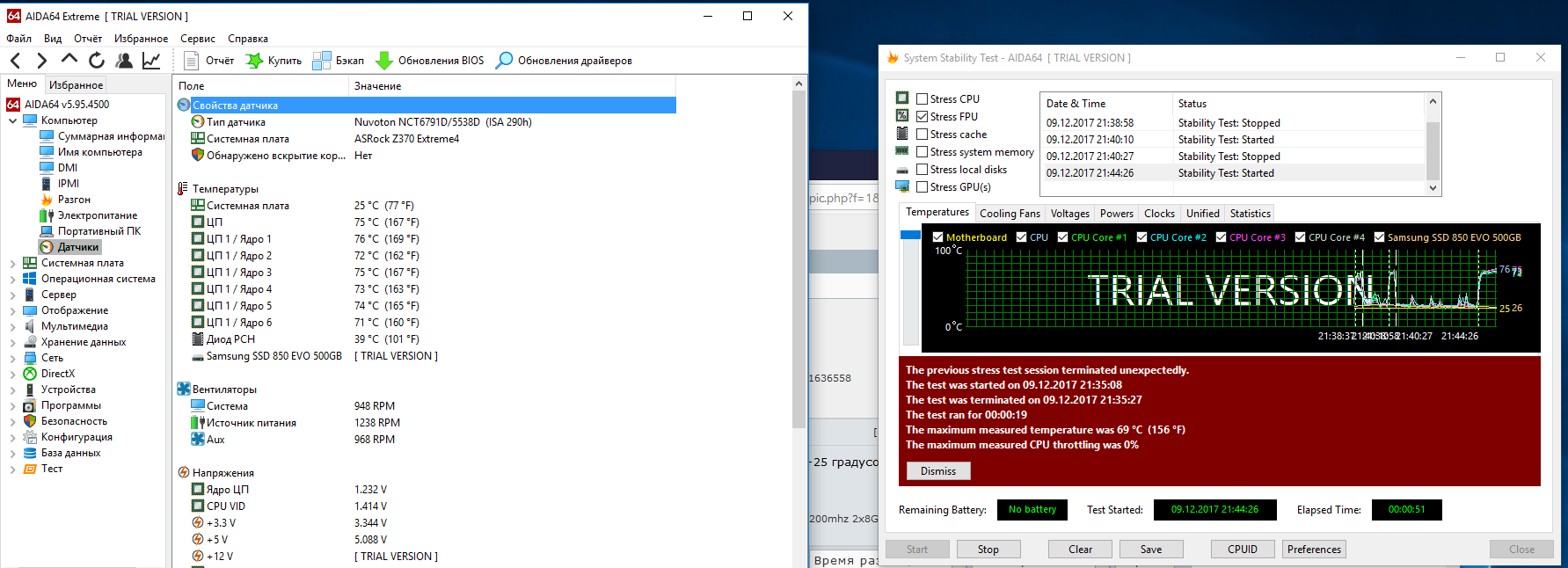

BY_Pashka Ядро ЦП 1,232В а вот CPU VID аж 1.414В

это не важно... на него обращаем внимание только на то, чтобы сориентироваться по удачности проца...

Добавлено спустя 33 секунды:

нормально...

BY_Pashka У меня на биосе из коробки было 20-25 градусов сейчас 25-30. Лучше давайте фиксированный вольтаж поставим

Добавлено спустя 1 минуту 50 секунд:

Проскакивает в простое 1,3

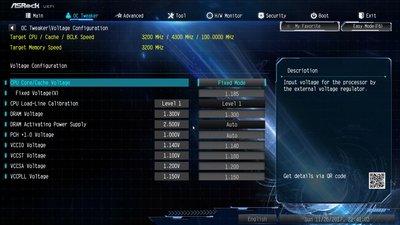

легко... Меняете пункт Offset- на Override и вписываете, ну путь будет 1,2.
LLC ставите равным 1.

BY_Pashka Вот так

Добавлено спустя 2 минуты 32 секунды:

Наглядно Можно?

Добавлено спустя 6 минут 56 секунд:
BY_Pashka поставил 1.15 и макс частоту на 1 ядро 4.6

Aterax Ыыыыыы
Во-первых- вот вам рабочая полноценно АИДА))

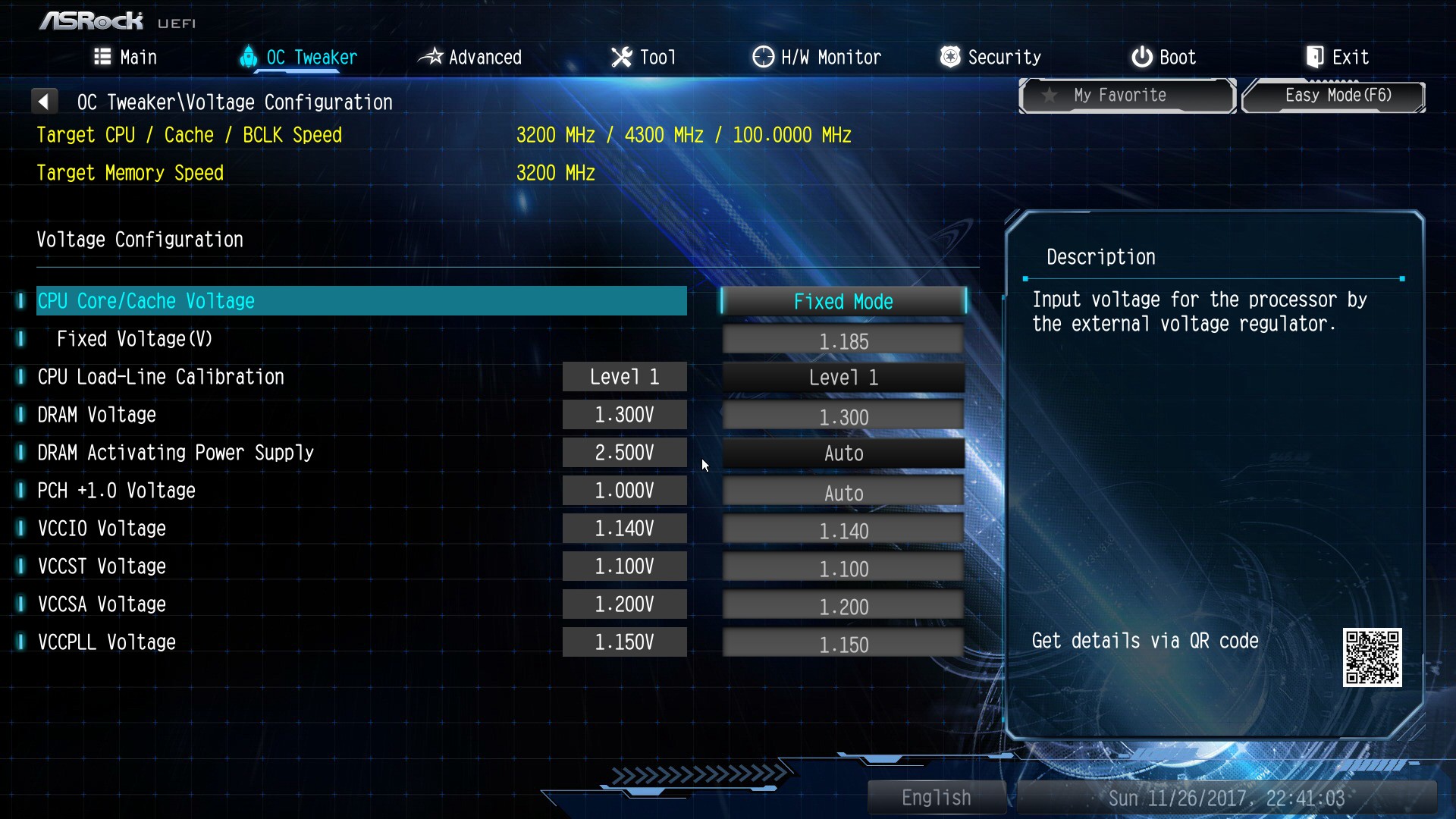

Во-вторых- настройки:

Спасибо)


Так 1 или 3 как на фото? Поставил 1 и напряжение 1,15, температура 70 градусов в тесте

Добавлено спустя 2 минуты 27 секунд:
Вот так сейчас, хорошо или плохо?

нормально... погонять игрухами и прочими нагружалками- если все стабильно- можно еще вольтаж уменьшить чуть..

Добавлено спустя 48 секунд:

у меня и на скрине 1 стоит.. желтым проставлено.

До скольки?

Aterax Ну, х-з, после скольки начнет быть не стабильно))
Поставили 1,15, ну попробуйте 1,12, проканает и будет стабильно- еще снижайте - до 1,1 и т.д.
