_bot_

Добавлено: 14.12.2018 14:06

[профиль]

Junior
Статус: Не в сети
Регистрация: 01.01.2011

Китайские материнские платы Х99 (Intel C612), socket LGA2011-3

FAQ по китайским материнским платам LGA 2011-3

Гайд по сокету 2011-3

ИНФОРМАЦИЮ ПО АНЛОКУ (АНДЕРВОЛЬТИНГУ), НАСТРОЙКЕ BIOS и САМИ BIOS ТАКЖЕ МОЖНО НАЙТИ НА "ГИТХАБЕ Koshak1013 (phants)"

Вопросы по ОЗУ обсуждаются в отдельной ветке Обсуждение и разгон оперативной памяти на китайских Х99

ВНИМАНИЕ!!! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ!!! ЧИТАТЬ ОБЯЗАТЕЛЬНО!!!

сообщения ниже красным ввиде ссылок

После покупки, а также при любых проблемах, если не стартует или висит на посткоде, не видит планку ОЗУ, в первую очередь протереть контакты оперативной памяти, процессора и видеокарты этиловым или изопропиловым спиртом, бензином калоша или их смесью, также можно промыть разъемы оперативной памяти на материнке, при этом избегайте попадания спирта или бензина на термопрокладку VRM. При производстве китайских плат используется не самый качественный флюс, который плохо смывается. При нагреве флюс может растекатся и нарушать контакты в слотах ОЗУ. Поэтому, если у Вас не работает слот ОЗУ, промойте его бензином калоша из шприца! Проверте целостность контактов сокета. Может также помочь в некоторых случаях переустановка процессора (достать -поставить обратно, плохой прижим контактов). Также настоятельно рекомендуется проверить крепления сокета - четыре винта под звездечку. Бывают случаи, что винты плохо затянуты. Особое внимание уделите, установке кулера, особенно с родным креплением, равномерно затягиваем винты недопуская перекосов. Если плата не стартует или висит на посткоде (особенно FF), крайне желательно подкинуть другой БП и видекарту... То что у Вас блок питания или видекарта "100% рабочие" и без проблем работают на другой системе в даном случае ни о чем не говорит!

У кого OS на NVME GPT и видеокарта умеет UEFI советую отключить CSM во избежание проблем с загрузкой OS или отсутвием изображения по DP или HDMI при загрузке OS!!!

ВНИМАНИЕ!!! Видеокарта работает в режиме PCI-E 1.1!!!!

ВНИМАНИЕ!!! Порт PCI-E в котором видеокарта сыпет апаратными ошибками

При проблемах со звуком, в т.ч. с отсутвием аудиовыходов в диспетчере Realtek, советую попробовать альтернативный драйвер AAFDCHDriverMod (AAF DCH Optimus Sound)

Десктопная DDR4 работает безпроблемно только 16 banks, 4 и 8 banks не поддерживается!

У кого старая видеокарта без поддержки UEFI проверяйте наличий модуля CSM в BIOS iEngineer, потом (если CSM нет) или искать видеокарту с UEFI или шить программатором. Никакие сбросы и настройки в слепую не помогут. Если у Вас диск GPT, то возможно подожать загрузки OS, а если MBR, как вариант создать флешку GPT с Windows Live, отключить HDD и SSD, одним словом попробовать загрузиться с флешки и прошится. Посмотреть поддерживает ли Ваша видеокарта UEFI можно в GPU-Z

Утилиты Auslogics driver update, IObit Driver Booster и другие аналогичные по действию, а также необязательные обновления Windows 10 и 11 повреждают bios китайских материнских плат x99

Утилита CPU-Z, может умышленно не корректно отображать количество каналов памяти на китайских платах, для 100% уверенности используйте другие утилиты, например AIDA64, HWiNFO или смотрите в BIOS memory topology.

При изменение тайминга TCWL, проявите особую осторожность! Некорректное значение TCWL, в лучшем случае приведет к невозможности запустить плату и необходимости сброса настроек BIOS перемычкой, в худшем к окирпичиванию платы с последующей прошивкой BIOS программатором!

Материнские платы X99Z-V102 и Huananzhi-AD3 и другие с ЗАВОДСКИМ БИОСОМ при сильно заниженных таймингах оперативной памяти перестают стартовать. И сброс биоса перемычкой, выниманием батарейки и прочими способами вам не поможет!!! Единственный выход из положения — прошивка программатором. При разгоне процессоров с разблокированным множителем (к примеру 1650v3) возникает такая-же аналогичная проблема. Решения тут два: либо установить вместо него любой другой (подойдёт даже 2620v3) либо опять — прошивка программатором.

На материнской плате X99-TF переход с заводского bios от 28.10.19 на bios от 25.05.20 может привести к неработоспособности памяти KLLISRE DDR4 PC4-3000U, материнская плата виснет на пост коде BF

На китайских материнских платах x99 СОН работает или не работает не зависимо от анлока (андервольтинга) турбобуста! При использовании драйверов анлока EFI или FFS (DXE), после выхода из режима сна процессор будет работать на дэфолтных частотах. Для восстановления нормальной работы анлока турбобуста придется перезагружать компьютер! Возможны зависания после пробуждения на пост кодах и в ОS. Для нормальной работы анлока после сна используйте драйвер анлока FFS (PEI) или Ultimate Patcher Tool от Nalex. Гибернация при анлоке работает в штатном режиме!

ВНИМАНИЕ!!! Ultimate Patcher Tool 100% корректно работает только на серверном биосе HUANANZHI от 25.05.2020 для плат на основе C612. Владельцы плат с десктопными чипсетами, а также владельци плат на основе C612 при использовании "десктопных" биосов (начиная от 17.08.20) могут получить кирпич. Huananzhi X99-8M/8MD3/F8/T8/TF (25.05.2020 - всё работает) (17.08.2020 и новее - !НЕ РАБОТАЕТ! - пост-код 79) ПРОГРАММАТОР крайне желателен.

Проблема-Решение. Доработки. Баги.

ОБЯЗАТЕЛЬНО ЧИТАЕМ ИЗВЕСТНЫЕ ПРОБЛЕМЫ КОНКРЕТНЫХ ВЕРСИЙ BIOS
Ускоряем загрузку BIOS и OS (Убираем писк при старте)
Устраняем пост код 73
ВОССТАНОВЛЕНИЕ ЗАГРУЗЧИКА WINDOWS на Jingsha x99 dual BQ36 v1.1 (и других платах)
Зависает система при использовании AIDA64 - датчики
Проседает частотат шины FSB 100.00MHz
ЗВУК

Нет звука на передней панеле
Звуковая карта не воспроизводить звук 5.1
Кратко о звуке на китайских платах
СОН и ГИБЕРНАЦИЯ

Настройка сна и гибернации
Джампера (перемычки) JPWR и пробуждение от сна (гибернации) от клавиатуры (мышки)
USB

Проверку работоспособности USB проводим на "задних" портах. При любых проблемах подкидываем другой БП, а лучше USB HUB с внешним питанием, дабы отсечь "железные" проблемы.

USB 3.0 "отваливается" или падает скорость. Предварительное
Решение проблемы с USB портами ("заикается" звуковая карта)
Про джампера (перемычки) USB_SW, разъём F_USB3 (USB 2.0 на переднюю панель) и WI-FI Bluetooth модуль m.2 x99-TF
Отсутствует значок "Безопасного извлечения устройств" в USB 2.0 портах на Huananzhi Gaming X99-TF

ОХЛАЖДЕНИЕ и SMART FAN
Замена штатных вентиляторов охлаждения VRM X99-TF на аналогичные, но с шариковыми подшипниками
Размеры радиатора VRM x99-TF (F8,T8)
SMART FAN HUANANZHI, разъёмы CPU_FAN и СОН
SMART FAN JINGSHA (Kllisre) X99-8D3 X99-D8 CPU_FAN1/CPU_FAN2
Есть отзывы, что подключение-отключение нижнего 3 pin вентилятора нарушает работу Smart Fan, требуется сброс настроек биос и повторная настройка Smart Fan, предполагаю, что это связано с особеностью серверных бисосов
Чиним Smart Fan на Machinist v102a K9
Настройка Smart FAn на atermiter (plexhd) x99
Установка кулера LGA 2011 v3. Как не убить плату
ИЗОБРАЖЕНИЕ ВИДЕОКАРТА

НЕТ ИЗОБРАЖЕНИЯ
Не работает старая видеокарта или не работает новая видеокарта в старых системах
Mashinist X99Z 102 не работает без видеокарты
Отсутствие изображения при отключении CSM модуля. Machinist X99-RS9
ОЗУ и SSD

Резервирование оперативной памяти BIOS. Windows видит не всю ОЗУ или куда пропало 200 мб
X99-TF. В Bios пропадает параметр Memory Frequency
Открываем тайминги оперативки на X99Zv102
Как сделать доступной настройку частоты ОЗУ на заводском bios X99-TF без его модификации
Отвал диска KingSpec M.2 NVMe SSD PCIe (WHEA-logger 17) Machinist X99-RS9

НАШ КОЛХОЗ

Доработка Jingsha X99 V1.0 (X99-8D3) и JINGSHA (Kllisre) X99-D8
СЬЕМНЫЙ (ОТКЛЮЧАЕМЫЙ) speaker (beeper buzzer) на примере x99-TF
ОХЛАЖДЕНИЕ VRM
Как я колхозил "кастомный" радиатор VRM на материнской плате Athermiter/PlexHD ZX99-EV3 v1.31
Замена двух штатных вентиляторов охлаждения VRM X99-TF одним 60 мм
Замена двух штатных вентиляторов охлаждения VRM X99-TF одним JMicron 80х80х25, 12 вольт от zebs
БЮДЖЕТНЫЙ КОЛХОЗИНГ ВРМ на примере Huananzhi X99-TF rev2.0 от N3RO
Самодельный радиатор для охлаждения зоны VRM с обратной стороны материнской платы HUANANZHI X99 X99-TF v. 2.0. от Brandmajor
Колхоз охлаждения VRM Huananzhi F8D ver2.3 от mt01
Эффективный радиатор на VRM Huananzhi slonick56
ОХЛАЖДЕНИЕ VRM своими руками После ВАХТЫ
Охлад VRM радиатором от 1U от ahm
Охлад VRM радиатором от индукционной плиты от pavel_RF
Модернизация охлаждения VRM на Huananzhi X99-TF от Владимир Мирошниченко
Охлаждение VRM платы huananzhi x99-tf своими руками от ONover
Охлаждение VRM платы Machinist X99-K9 v.2 радиатором Asus M3A32-MVP от zerbino
Водяное охлаждение VRM на X99-TF от Begemot41
Убираем неровности мосфетов VRM от Bemon Bemonov
МИКРОСХЕМА BIOS
Сьемная микросхема BIOS на матринских платах X99-TF (F8, Т8, AD3) КОЛХОЗ
Сьемная микросхема BIOS на матринских платах X99-TF (F8, Т8, AD3) от Fox Bredman
Сьемная микросхема BIOS x99-TF от mozg13
Доступ прищепкой к микросхеме bios и охлаждение VRM на X99-TF от MickMPS
ПАНЕЛЬКА ДЛЯ МИКРОСХЕМЫ BIOS от Begemot41
ПРОШИВКА BIOS ПРОГРАММАТОРОМ без ПРИЩЕПКИ (на постоянку, колхоз) от ser8989
Временное решение для ПРОШИВКИ BIOS ПРОГРАММАТОРОМ без ПРИЩЕПКИ и адаптера под SOP-8

МАТЕРИНСКИЕ ПЛАТЫ. Выбор. Тесты. Сравнение. Обзоры.

Основные отличия китайскиx материнских плат Х99 от брэндовых

1. Изготавливаются в основном на серверном чипсете Intel C612, за редким исключением на десктопном чипсете Intel X99 Express, а также изготовливаюcя на различных десктопных чипсетах H61, H81, B85, Q85, Q87, Z87..... и серверном C226.
2. Разьемы под вентиляторы не регулируемые, за исключением процессорного, который в свою очередь не регулируется после сна и крутит на 50% независимо от температуры процессора, что решается правкой BIOS. С конца 2020 года начали выпускатся платы (типа Machinist V102A, V104, K9) с не регулируемым разьемом CPU_FAN, причиной оказалась "утереная" перемычка на плате.
3. Некторые температурные датчики, например VRM, отсутствуют, а наличиствующие могут подавать неверные значения.
4. На некоторых дешевых моделях может отсуствувать режим сна.
5. Некоторые дешевые платы при наличии двух или четырех слотов ОЗУ могут работать в одно или двух канале соответственно!
6. Как биос прошита не оптимизированная общая заготовка AMI, на некоторых моделях могут отсутствовать, некоторые необходимые настройки, например, регулировка таймингов. Причем настройка таймингов может быть скрыта хитро, и вернуть ее через amibcp не получится, а только через ЗАД

ОБЗОРЫ И СРАВНЕНИЕ

СРАВНИТЕЛЬНАЯ ТАБЛИЦА МАТЕРИНСКИХ ПЛАТ
Инструкция по выбору материнской плат на LGA2011-3 с AliExpress. Для работы и игр. BIOS, Unlock TB
Обзоры китайских материнских плат от Miyconst (EN-UA)
Сравнение китайских материнских плат от Максимум ПК
Сравнение китайских материнских плат от Miyconst (EN)
Сравнение китайских материнских плат от Miyconst (UA)

HUANANZHI

Внимание материнские платы x99-tf, x99-f8 и x99-t8 поддерживают работу только с m.2 nvme. M.2 SATA работать не будут!!! Также платы поддерживают m.2 wi-fi или стандартный pci-e wi-fi, ноутбучные mini pci-e будут работать только через соответствующий переходник!!!

X99-TF
Обзор от Купи дешево
Детальный обзор Huananzhi X99-TF спустя 8 месяцев использования. Новый лучший BIOS, Unlock TB и тд.
Фото, общий вид. Детально
Фото, описание элементов
КРАТКИЙ ОБЗОР x99-TF Rev. 2.0

X99-F8
Обзор HUANANZHI X99-F8
Обзор X99-F8 со снятием радиаторов и кожуха

X99-T8

X99-AD3

X99-AD4

X99-8M

X99-8MD3

X99-T8D

X99-F8D
Huananzhi X99Dual-F8D / Huananzhi F8D ver 2.3. Обзор, расчлененка, доработки.

ДРУГИЕ ПРОИЗВОДИТЕЛИ

JINGSHA X99-E8i (Intel® Q87)

Jingsha X99-8D3
Jingsha X99-8D3 обзор Технопланета

PlexHD (Atermiter) ZX_99EV3
Atermiter Х99 (ZX-99EV3) 2011.3

Jingsha (Kllisre) X99-D4 (AD12-B v1.0)
Kllisre AD12-B (Ver1.0)

Jingsha X99-D8

Jingsha X99-D8 Dual
Jingsha bq36-v11 (Dualsocket) (Джингша)

Jingsha X99 dual F2

Kllisre X99 Dual (ZX-DU99D4 v1.11)

Machinist (Running, Kllisre) X99Z v102 \ X99M-CE5
Runing X99Z v102-2011.3

Machinist X99-K9
Детальный обзор Machinist X99-K9 от Мійконст
Материнская плата MACHINIST X99 K9 + E5 2660 v3 и E5 2678 v3: Тестируем нагрев в стресс-тестах

Machinist (Alzenit) X99Z v500 \ X99M-PLUS

Jingsha (kllisre) X99-GT v1.0

Veineda x99 v367

Alzenit X99-PE7 EN
Alzenit X99-PE7 UA

SZMZ X99M-G2 V1.0

ALZENIT X99Z V600 mini-DTX

Jingsha x99m-H
Jingsha x99m-H2
JingSha X99M-H(2) – detailed review, E5-1660 V3, E5-2678 V3, E5-2620 V4, i7-5820k, i7-6800k

Материнские платы не рекомендуемые к покупке

JingSha X99-GT на чипсете Intel® B85
Machinist, Aterminer, Kllisre ZX-MINX9D4 v1.2
КЛОН Huananzhi X99-8M - ОСТОРОЖНО КИТАЙСКИЙ однокАНАЛЬНЫЙ МУСОР
Раздел в работе :bandhead:

ПРОЦЕССОРЫ. Выбор. Тесты. Сравнение.

Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3

Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3
Ultimate Patcher Tool (Nalex) для плат на C612

Разгон множителем процессоров lga2011-3 Xeon® E5-16XX v3

ВНИМАНИЕ. РАЗГОН ПО МНОЖИТЕЛЮ ВОЗМОЖЕН ТОЛЬКО НА МАТЕРИНСКИХ ПЛАТАХ С СЕРВЕРНЫМ ЧИПСЕТОМ (C612). На материнских платах HUANANZHI могут проблемы с разгоном на "дэсктопных" BIOS начиная с 17.08.20 и позже, рекомендуемый BIOS от 25.05.20

Для разгона множитилем как правило достаточно настроек стокового биоса, но в любом случае не прошивайте биосы предназначеные для анлока турбобуста процессров с заблокированым множителем, типа"с повышенным повер-лимитом и открытыми дополнительными настройками QPI".
Для плат Huananzhi и других, использующих схожий биос, нужные настройки находятся в меню IntelRCSetup > Overclocking Feature > Processor и IntelRCSetup > Overclocking Feature > CLR\Ring.
Основные параметры:
Core Max OC Ratio — множитель ядер. Для Xeon E5 1650 v3 можно сразу установить 41-42.
Core Voltage Mode — можно выбрать динамически (Adaptive) повышать напряжение или сделать статическим
Core Voltage Override — выставляем напряжение на процессор в милливольтах, к примеру 1250, это будет 1.25 вольта (начать можно как раз с этого значения). Выше 1.30 поднимать с осторожностью!
CLR Max OC Ratio — множитель контроллера памяти. По умолчанию равен 30, можно плавно повышать до 33-35 и тестировать производительность и стабильность.
Core Voltage Mode — напряжение контроллера памяти. Аналогично Core Voltage Mode, но не выше 1250.
Процессоры Haswell очень чувствительны к напряжению контроллера памяти, более-менее оптимальным считается 1.25 вольта, поднимать выше стоит с особой осторожностью.

Для максимально стабильного разгона надо в BIOS сделать пункты Cpu-Advanced PM Tuning и Program PP0_CURT_CFG_CTRL_MSR видимыми переключив на USER

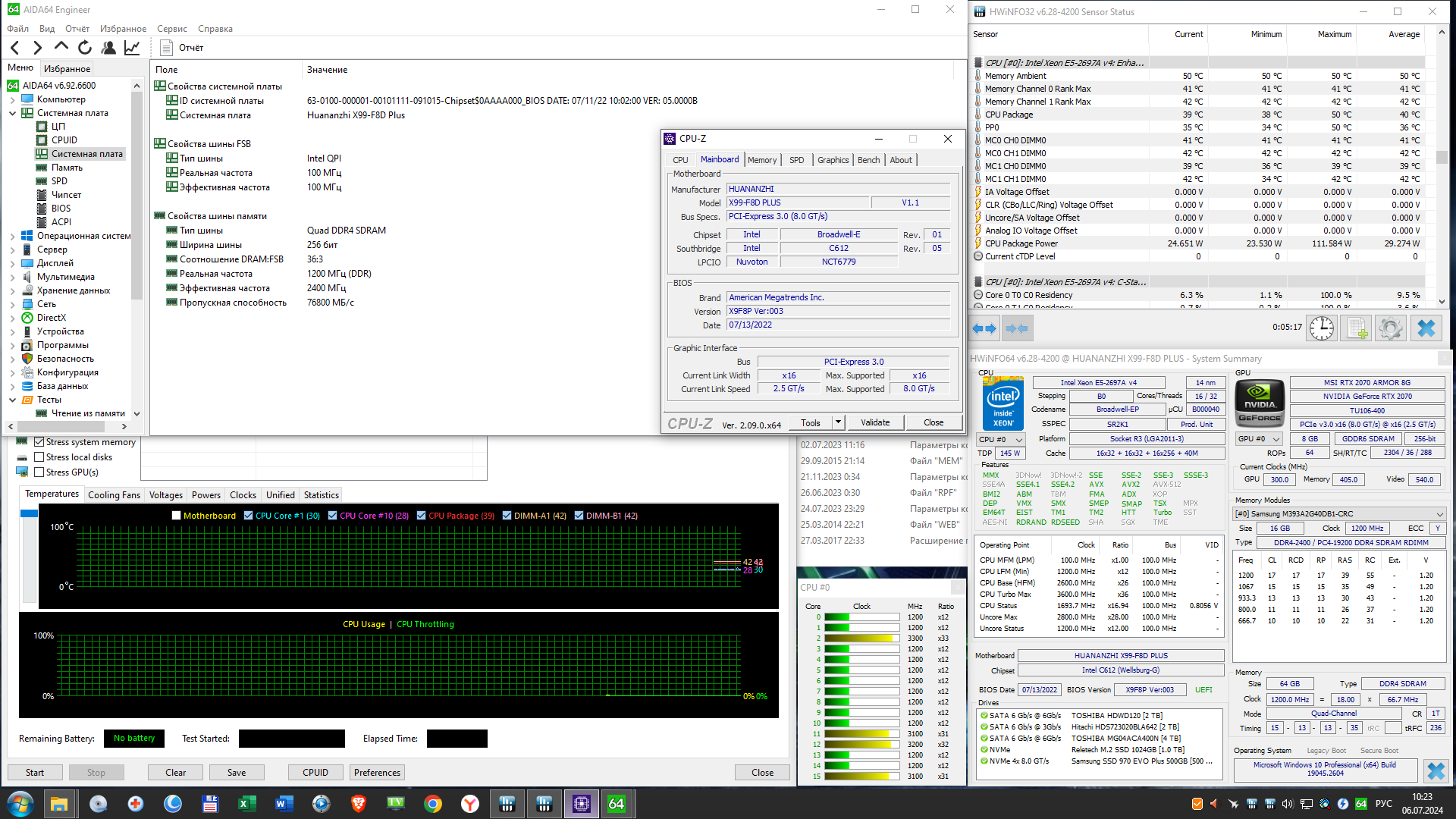

Вложение:


Розгон Xeon E5-1660 V3 на платах MSI X99-S04, Huananzhi X99-TF та JingSha X99-D8 от Miyconst (EN)
Розгон Xeon E5-1660 V3 на платах MSI X99-S04, Huananzhi X99-TF та JingSha X99-D8 от Miyconst (UA)
Инструкция по разгону на примере x99-TF
Видеогайд от Купи дешево (6:10)
Инструкция от Купи дешево
Детальная инструкция по разгону на Китайских материнках с сокетом 2011-3. Huananzhi X99 + E5 1650v3 от Технопланеты
Разгон CPU на Китайских материнских платах X99 от Xeon Live

Оперативная память (ОЗУ)

Внимание всем!!!При переходе с x79 на x99, следует иметь ввиду, что на x99 память разгоняется намного
хуже
Планки обьемом 32 Гб, могут не заработать! Есть случаи когда вообще не работает, или работает только в двух или трех канале...! Есть информация, что четырехранговые планки работать полноценно не будут, а только двухранговые! Также есть информация, что заводятся только низковольтные планки!

При изменение тайминга TCWL, проявите особую осторожность! Некорректное значение TCWL, в лучшем случае приведет к невозможности запустить плату и необходимости сброса настроек BIOS перемычкой, в худшем к окирпичиванию платы с последующей прошивкой BIOS программатором!

После смены таймингов, компьютер следует выключить кнопкой, а затем, включить, так как при обычной перезагрузке изменения могут корректно не примениться!

HUANANZHI X99-F8: Особенности установки ОЗУ
HUANANZHI X99-TF: Особенности установки ОЗУ 1
HUANANZHI X99-TF: Особенности установки ОЗУ 2
Мониторинг температуры модулей памяти
Какую память выбрать DDR3 или DDR4 для максимальной производительности на LGA2011-3? Xeon E5 2678v3 ТехноПланета
Подбираем тайминги для DDR3 ECC \ non-ECC
Базовые правила установки модулей памяти на серверных материнских платах Intel C612
Intel Xeon E5-1600/2600 v3/v4 и оперативная память
Какая оперативная память (ОЗУ) работает на китайских платах x99. Выбор между DDR4 и DDR3. Процессоры c поддержкой DDR3
Как определить тип поддерживаемой оперативной памяти DDR-4 для систем Х99 Китайских материнских плат
Как подобрать обычную DDR4 для Китайских материнских плат на Х99
DDR3 vs DDR4 | Dual vs Quad channel RAM configuration (Huananzhi X99-TF з E5-2678 V3) от Miyconst (EN)
Четырехканал vs двухканал DDR3 (quad vs dual channel) от Gerkon
DDR3 или DDR4? Два или четырери канала памяти? (Huananzhi X99-TF з E5-2678 V3) от Miyconst (UA)
Нужен ли 4-канал на Китайских LGA2011-3, или 2-канала более, чем достаточно? Kllisre и Huananzhi X99 от Технопланеты
Что лучше для LGA2011-3, десктопная или серверная DDR4 ECC REG память? Тест ОЗУ TANBASSH 2400/2667 от Технопланеты
Видеогайд по настройке таймингов ОЗУ на примере Kllisre X99 D8 E5-1650 V3 16 GB DDR4 ECC REG от Miyconst (EN)
Видеогайд по настройке таймингов ОЗУ на примере Kllisre X99 D8 E5-1650 V3 16 GB DDR4 ECC REG от Miyconst (UA)
Руководство по разгону и настройке таймингов ОЗУ на китайских платах LGA2011-3 для DDR3 & DDR4 от Технопланеты
Влияние таймингов ОЗУ на производительность в работе и играх на примере LGA2011-3. Stock vs MAX OC от Технопланеты
Проверка оперативной памяти на ошибки и стабильность
КАК ПРОВЕРИТЬ память (ОЗУ) на ошибки WHEA
Переделка DDR3 памяти в DDR3L с правкой CRC контрольной суммы
Отключение датчика в SPD Klissre DDR4 8gb 2666mhz от ser8989
Обсуждение и разгон оперативной памяти на китайских Х99
Обсуждение памяти DDR3+FAQ
Раздел в работе :bandhead:

BIOS. Прошивка. Настройка.

Полезные ссылки и настройки. Прошивка.

ПРОГРАММЫ
S3TurboTool ПРОГРАММА ДЛЯ ПРОШИВКИ, БЭКАПА И РАБОТЫ С BIOS от ser8989
Mi899 - небольшая программа для анлока и андервольтинга
Ultimate Patcher Tool Патчер биоса от Nalex
Утилита для управления подсветкой Jingsha X99-8D3 X99-D8 из под Windows от Nalex

ПОСТ КОДЫ
Расшифровка значения Post-кодов для китайских LGA2011\2011-3 плат
Расшифровка POST-кодов Huanan (HuananZhi) Платформа x79,99 LGA 2011
ПРОШИВКА

Рекомендуемая программа для прошивки BIOS - FPT, желательно из под DOS, что бы избежать проблем с OS, например, зависания во время прошивки. Можно также использовать программы со встроеным FPT, например, тот же S3TurboTool от ser8989. Касательно AFUDOS и AFUWIN, то рекомендую их использовать только на платах где нет возможности прошить BIOS с помощью FPT, поскольку есть большие сомнение, что они нормально прошивают ME регион на Apito 5 даже с ключем /gan

FPT - прошивка BIOS из под Windows
Как полностью прошить bios через AFUWIN и AFUDOS включая ME регион
Инструкция по прошивке BIOS на китайских материнках. FPT, AFUDOS и CH341A
Прошивка BIOS программатором CH341A с прищепкой Xeon Live
ВИДЕО ГАЙДЫ ПО ПРОШИВКЕ BIOS c помощью программатора CH341A с клипсой (прищепкой)
AFUWIN - прошивка BIOS из под Windows
Прошивка BIOS с помощью AFUDOS
Видегайд по прошивке BIOS с помощью AFUDOS от Купи Дешево
ПРОШИВКА BIOS (UEFI) с загрузочной флешки FPT и AFUDOS
Ошибка FPT 280 при прошивке BIOS или снятие защиты биос
Восстановление биоса программатором от phants
СОФТ И ДРАЙВЕРА для програматора CH341A
НАСТРОЙКИ

Справочник по настройкам (параметрам) BIOS
Intel Rapid Storage — настройка RAID для Legacy и UEFI
Cluster-on-Die (COD)
включен COD, Early Snoop
CMD Normalization
Описание настроек AMI биоса на русском языке"Булат BIOS_UEFI. Руководство по эксплуатации v.1.1"
SPEC CPU2006 Platform Settings for Sugon Intel-based Systems
ОТКЛЮЧАЕМ (ВКЛЮЧАЕМ) CSM
Где находится настройка таймингов в BIOS iEngineer
SATA Device Type: влияние параметров BIOS на производительность SSD
Настройка управления оборотами вентиляторов в BIOS от phants
СБРОС НАСТРОЕК BIOS failsafe и optimal
Сброс настроек BIOS "вслепую"
РАЗНОЕ

ВЕРСИИ ME региона в заводских BIOS X99-TF
КАК ОТЛИЧИТЬ БИОСЫ X99-TF от 28.10.19 и от 25.05.20
КАК ПРОВЕРИТЬ ECC и Command Rate (CR)
Проблемы с оригинальным Bios'ом материнских плат X99Z-V102 и Huananzhi-AD3 (2011-3) и других.
Утилита для смены логотипа биоса ChangeLogo
НАБОР LOGO для матаренских плат x99 от Houston Sad
Инструменты для работы с BIOS

ВНИМАНИЕ! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ

Любая прошивка осуществляется на свой трах и риск без каких либо гарантий. Администрация форума не несет отвественности за последствия. Если не уверены, купите программатор или заручитесь поддержкой Зеонщика в своем городе (найти можно через телеграмм чат).

ПОСЛЕ ПРОШИВКИ ЛЮБЫМ СПОСОБОМ КРОМЕ ПРОГРАММАТОРА КРАЙНЕ РЕКОМЕДУЕТСЯ СДЕЛАТЬ СБРОС НАСТРОЕК БИОС ПЕРЕМЫЧКОЙ ИЛИ БАТАРЕЙКОЙ. ИЗ ПОД WINDOWS НЕЛЬЗЯ ПРОШИТЬ BIOS ЕСЛИ СИСТЕМА В СОСТОЯНИИ ПОСЛЕ СНА! В ЛЮБОМ СЛУЧАЕ НЕ РЕКОМЕНДУЕТСЯ ШИТЬ ПРИ ПОСТ КОДЕ НА МАТЕРИНСКОЙ ПЛАТЕ 73, ДОЛЖЕН БЫТЬ АА (84)
При прошивке из под Windows отключаем БЫСТРЫЙ ЗАПУСК в настроках самой OS и перезагружаемся. Также обязательно надо после прошивки выключить систему и включить (не перезагрузка) для гарантированого прописывания параметров хаба (Ме регион), а то всякие недоразумения могут быть, это же касается изменения некоторых настроек, особенно таймингов.

Биосы от материнских плат HUANANZHI x99-TF, x99-F8, x99-T8, X99-8M, X99-8MD3 совместимы! Но были жалобы, что на x99-F8 и x99-T8 при прошивке биоса x99-TF не работали дополнительные слоты ОЗУ.

Также совместимы биосы от материнских плат Running X99Z-V102 / Kllisre X99Z-V102 / ALZENIT X99M-CE5, X99-PE7(X99 V1.2) / XLZ X99Z-V102

Отличия августовских биосов (17-26.08.20) HUANANZHI от майского (20.05.20) от phants

Заводские bios HUANANZHI от 17.08.20, 26.08.20, 15.01.21 десктопные, со всеми вытекающими, например отключен ECC, не рекомендуется к использованию с разгоном серверной памяти, кроме того отсутствует пункт настройки таймингов! В биос от 26.08.20 и 15.01.21 и более поздних также Command Rate (CR) стабильно 3T (CR3) независимо от настроек BIOS! Кроме того следует иметь ввиду, что некоторые пользователи при прошивке bios от 17.08.20 окирипчивали плату - плата зависала на пост коде 19 (Pre-memory South-Bridge initialization is started). В часности окирпичивание подтверждают phants и miyconst и другие пользователи. Обычно такой посткод возникает при проблемах MЕ регионом. Думаю проблема в кривом отключении ME региона в биосе от 17.08.20, хотя в этом биосе также присутствует кривой модуль, что исправлено в версии Кошака. В биос 13.12.21 вернули ECC .... Они биос под майнинг допиливали... А ECC очень желателен для майнинга как для любого сервера. С официального сайта Description : Optimize ECC above 4G uffi network card

В биосах от iEngineer для плат HUANANZHI rev.1 модуль CSM не работает (системный диск должен быть GPT, а видекарта поддерживать UEFI), но режим UEFI работает более адэкватно. Если у вас видеокарта не стартует в режиме UEFI, и обновление биоса видекарты не помогло, можете попробовать биос от iEngineer, некоторым это помогло решить проблему. Также некоторым прошивка биос от iEngineer, помогла решить проблему работы видекарты в PCI-E 1.0. Оригинальные биос от iEngineer можно прошить и без программатора, например через FPT, но полный откат только программатором!!! На биосе для x99z v102 CSM работает

ВНИМАНИЕ В БИОСЕ ИНЖЕНЕРА x99-TF (F8) CX99DE27-EARLY.BIN ПО УМОЛЧАНИЮ ЧАСТОТА ПАМЯТИ 2400 и соотвествующие тайминги

Bios от 25.05.20 лучший заводской и полноценный серверный биос для плат HUANANZHI первых ревизий.

ВНИМАНИЕ!!! Версии BIOS для плат HUANANZHI REV 2.0 можно смело шить на более ранние ревизии, а биосы от плат HUANANZHI первых ревизий, без программатора, шьем на REV 2.0 ТОЛЬКО с исправленым table VSCC, которые есть в шапке ниже.

ИЗВЕСТНЫЕ ПРОБЛЕМЫ КОНКРЕТНЫХ ВЕРСИЙ BIOS

Ниже сами BIOS

BIOS (UEFI) для разных плат от Koshak1013 (phants) (Гитхаб Кошака)

BIOS от iEngineer для плат HUANANZHI X99-F8, X99-TF, MACHINIST X99Z V102, Jingsha x99 dual BQ36

Коллекция оригинальных (заводских) биосов для китайских плат x99 плюс обзоры от Miyconst

Внимание REV. 1.2 HUANANZHI полностью рандомная, по этому, что шить спрашиваем на форуме, указывая марикровку микросхемы биос, мультиконтроллера, аудиокодека!

HUANANZHI rev. 1 (nuvoTon nct5532d)

БИОС x99-TF iEngineer CX99DE27 от 25.11.20 с разлочеными регионами от v111
БИОС x99-TF iEngineer CX99DE27-Early от 03.12.20 с разлочеными регионами от v111
BIOS Koshak1013 (phants) HUANANZHI X99-TF X99-F8 X99-T8 v007 от 25.05.2020 с исправленым Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS с помощью Ultimate Patcher Tool от Nalex ver. 2.2

Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2

BIOS Koshak1013 (phants) v007 HUANANZHI x99-TF, x99-F8 x99-T8 rev. 1 (nuvoTon nct5532d) с анлоком и андервольтингом с исправленым Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS патченные Ultimate Patcher Tool Nalex ver. 2.2

HUANANZHI rev. 2.0 (nuvoTon NCT5567D-B)

Какие биосы (временно) можно шить на x99-T8 rev. 2.0

BIOS iEngineer HUANANZHI X99-TF rev. 2.0 c nuvoTon NCT5567D-B от 24.11.2021 с разлоченными регионами и кодеками ALC883, ALC887 и ALC888 Nalex
BIOS iEngineer HUANANZHI X99-F8 rev. 2.0 c nuvoTon NCT5567D-B от 11.09.2021 с разлоченными регионами и кодеками ALC883, ALC887 и ALC888 Nalex
BIOS Koshak1013 (phants) HUANANZHI x99-TF x99-F8 x99-T8 v007 от 25.05.2020 с исправлеными verb table (ALC883, ALC887 и ALC888), table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128), Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS с помощью Ultimate Patcher Tool от Nalex ver. 2.2

Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex

Полезные ссылки и дополнительные материалы

Сайт YouTube канала Технопланета с ссылками на материнские платы платы и другие комплектующие с AliExpress
Ресурс xeon-e5450.ru с хорошим описанием китайских плат на данном сокете
Xeon Live
https://vk.com/huanan_x79, https://vk.com/id2485616 (оно же в другом формате https://vk.com/@2485616)
Guide2011-3 на GitHub
Магазин HUANANZHI Official Store на aliexpress
Сайт HUANANZHI
Сайт JINGSHA
Драйвера huananzhi
Установка/обновление драйверов, через интернет. IObit Driver Booster
Программа для расчета мощности блока питания
Инфо по процессорам Xeon E5. Сравнение, спецификации
Сравнение производительности в играх по всем популярным xeon v3 с активированным турбо хаком от mik-gambit
Тест термопрокладок, для замены на VRM
Инструкция по обновлению драйвера NVMe контроллера
Конвертация MBR в GPT, в Windows 10
Программа диагностики Intel® Processor Diagnostic Tool
Системные ограничения на количество ядер (>64)

Рекомендуемые YouTube каналы

ТехноПланета
Miyconst
Купи дёшево
Artem Browser
Hard Test
Cifrograd
BEN4MARK
FPS с анлоком и без в играх 2678+RX580 на канале v111

Сопутствующие товары

Радиаторы охлаждения VRM HUANANZHI X99 TF F8 T8
Радиаторы охлаждения VRM MOS для материнских плат серии X99 - HUANANZHI,Atermiter, Kllisre, Machinist и другиих от NV-Case Store
Оригинальные вентиляторы охлаждения VRM X99 (TF, F8, Т8, AD3)
Разветвитель разьема CPU_FAN
Разветвитель вентиляторов 4 pin без доп питания
Разветвитель разьемов USB 2.0
ПРОГРАММАТОР CH341A
Программатор EZP2019
"прищепка программатора DIP8"
"КРОВАТКИ" под микросхему биос и съемные микросхемы в корпусе DIP8
Wi-Fi и Bluetooth модуль в M2 слот
WiFi 5 - Bluetooth 5.0 M.2
Угловой переходник разьема USB 3.0 на переднюю панель
Радиатор для M.2 дисков
Радиатор побольше для M.2 дисков

Ремонт. Диагностика

ДАТАШИТЫ на nuvoTon nct5532d и NCT5577D
ДАТАШИТЫ XM25QH128AHIG MX25L12833F W25Q128FV W25Q128JV
ПРИМЕР ДИАГНОСТИКИ МОСТА (ЧИПСЕТА) НА ПЛАТАХ x99
РАСПИНОВКА LGA 2011-3
РАЗВОДКА МИКРОСХЕМЫ BIOS X99-TF
РАСПИНОВКА разьема jcom на китайских материнках
Схемы материнских плат. Где искать. Чем смотреть.
Схемы,дампы,мануалы,даташиты

Барахолка

Раздел для частных объявлений по продаже своих комплектующих только для участников форума. Принимаются объявления только по продаже б/у процессоров LGA 2011 v3, китайских материнских плат x99, ОЗУ DDR3 и DDR4, другие комплектующие можно указывать только как добавление к вышеуказанным. Только частные объявления по адекватным ценам никакой коммерции. Объявления значительно, превышающие цены на АлиЭкспресс публиковаться не будут. Для добавления Вашего объявления пишем кураторам темы, указываем наименование, состояние, цена, город, страна. Для продающих в связи с переходом на AMD услуга платная.

Барыги проходят мимо.

1. darckICE Серверная Samsung DDR3 16gb ECC REG 1333 Мгц.
3500р за штуку есть 10 штук. При покупке от 4ех 3000р за штуку.
Б/У снята с сервера hp. Стабильная работа в 4ех канале на частоте 1866 Мгц с таймингами 10-10-10-28.
Владивосток. Россия.
#77

2. VEugene
Продаю комплект вот такой:
https://aliexpress.ru/item/100500314818 ... 1667062299
Только камни 2666 v3
Состав:
HUANANZHI X99-F8D LGA2011-3
Xeon E5 2666 v3 - 2 шт.
Кулера для CPU - 2 шт.
8G DDR4 2133 REG ECC память - 2 шт.
128G M.2 NVMe SSD (китайский) - 1 шт.
Комплект был запасной, куплен целиком мной лично, заменены в нем только камни (изначально были 2690 v3)
Все проверено, запускается.
Цена 22000 руб.
В Москве.

ДОНАТ для разработки BIOS и S3TurboTool

ser8989 - поддержка сюда 5366-7два80-9045-9598 (МТС-Банк). Для Кошака Qiwi +7-902-два13-33-10 или 4276-6900-10два6-7273 (Сбербанк). Большое спасибо!

Telegram болталка

По вопросам заполнения шапки пишите в личку m026

У кого JINGSHA (Kllisre) X99-D8 с BIOS новее чем 15.04.2020 просьба поделится дампом.

При обращении на форум с проблемой не работоспособности или не стабильной работы вашей сисемы ОБЯЗАТЕЛЬНО указываем процессор, материнскую плату (ревизию) и ее чипсет, ОЗУ (разгон), наличие анлока и андервольтинга, дату BIOS и другие необходимые параметры. Учасники форума не обладают экстрасенсорными способностями!

Последний раз редактировалось m026 15.02.2024 18:11, всего редактировалось 877 раз(а).

Реклама
Партнер

Druth

Добавлено: 05.07.2024 9:16

[профиль]

Member
Статус: Не в сети
Регистрация: 09.08.2018

algol2 писал(а):

У кого переходник не работает pcx на pci надо минус с бп на него распаять .

До подключения -12v ещё нужно нащупать рабочий порт. Без -12 просто звук будет очень тихим.
Как видно из вашего поста и других отписавшихся, то можно сделать выводы, во всех версиях китайских плат по одному условно глючному порту.

Последний раз редактировалось Druth 05.07.2024 10:44, всего редактировалось 1 раз.

mezonblaster

Добавлено: 05.07.2024 9:35

[профиль]

Member
Статус: Не в сети
Регистрация: 21.07.2016

сварщик писал(а):

Если акустика ровная, то никакие улучшайзеры не нужны.
DOSS Soundbox XL в гараже отлично поёт от встройки QD4.

Божественный, величественный, ну никак иначе, эталон звукового тракта End-Fi
Эксперт, специалист и инженер х...ни не напишет :haha:

Извините.

_________________
Huananzhi Deluxe V7.1 | 2667v2 | 4x8 1866
Machinist 2.82H | 2650v2 | 4x4 1600
Asus P5K Deluxe | L5408@3.36

Druth

Добавлено: 05.07.2024 9:41

[профиль]

Member
Статус: Не в сети
Регистрация: 09.08.2018

netkuz писал(а):

В сравнении с нормальными звуковухами звук конечно... ну такое. Пока не сравниваешь слушать можно.

Да даже в равнении как в моём случае со средненькой ещё тогда картой - небо и земля. В ютьюбе ещё как-то терпел, но фильм какой глянуть - это уже пытка для ушей была. Я чуть больше месяца терпел. Терпенье лопнуло, когда коллеги пригласили поиграть пару раундов в bf5 и вот в ней уже осознал какой здец со звуком.

Цитата:

Внезапно открыл для себя чудесные китайские ЦАПЫ https://aliexpress.ru/item/4001350928407.html?spm=a2g2w.orderdetail.0.0.a2434aa6oRAJCl&sku_id=12000037719808514.

Зачем так далеко и дорого, когда в пределах 1000 можно успокоиться

Ну, это если не так категорично относиться к писиай картам :hi:

vinicius

Добавлено: 05.07.2024 16:33

[профиль]

Junior
Статус: Не в сети
Регистрация: 03.07.2024

TerminX писал(а):

vinicius писал(а):

только этот адаптер u.2>m.2

Если работает M2; но не работает адаптер, то возможно механическая проблема(недовставлен разъем) плохой контакт.
Или Вы ставите в слот M2 WiFi который не умеет с другими устройствами. Вы перечислили слишком много плат, возможно в какой-то именно сетевой м2

Я попробовал правильные слоты и протер контакты адаптера спиртом/резиной,

vinicius писал(а):

что 5-10 градусов по Цельсию - это лето для русских людей xD

Нечего не понял, у на сейчас +39°С; зимой было -42°С
Приезжайте к нам пожить на год-два - начнёте понимать характер людей 🤔
Пока нас не трогают-мы белые и пушистые- как мой аватар!
А когда к нам лезут, и что то затевают...
В общем - приезжайте пожить- поймёте быстро! 😇

Я не знал, что там может быть так жарко, это исторически нормально или HAARP бомбардирует вас, ребята?
здесь она колеблется в пределах 0-42 градусов C
Я вообще-то думал переехать туда, но здесь ни в одной школе не преподают русский, западная система образования - это шутка.

vinicius писал(а):

F8 также имеет причуду, которая меня раздражает

Вы -СЛИШКОМ раздражительный! Если по сути вопроса - Вы "смешали мух и котлет!"
Если речь о F8D - то линий - должно хватить на все PCI-E, нужно смотреть настройки Bios! Но! Могут быть "нюансы" часть линий может задействована под устройства на самой плате (m2; audio; lan) Если Вам нужна скорость m2 - Вам нужен переходник/адаптер PCIE 3.0 16x - 4 M2.
Но Вы ведёте речь о плате F8. Там 1 процессор и линий в 2 раза меньше. Если в ней стоит Xeon то линий будет 40. Если десктопнфй процессор то ещё меньше. Но все линии должны перераспределяться Bios (бифуркация) Возможно нужно настроить Bios/перепрошить другой!

есть еще один момент, который меня раздражает, это функция HWP (аппаратное управление intel pstate), когда я запускаю "cpupower monitor", он показывает, что процессор остается только в C6, на machinist он переходит в PC6/P6
https://www.phoronix.com/review/linux50 ... -cpufreq/5

Я перепробовал все биосы, которые нашел на xeon-e5450.ru, включая iengineer.
да, второй m.2, лан и т.д. подключены к чипсету

vinicius писал(а):

QPI канал, поэтому скорость будет довольно низкой (1 Гб/с).

Для двух процессорных систем - есть меж процессорные потери, но они не столь глобальные. Данные попадают в ОЗУ, обмен между 2 процессорами довольно быстрый между ОЗУ, иначе мы видели очень медленные тесты памяти.
Попробуйте для сервера приобрести платы от сервера. В Бразилии есть АлиЭкспресс, ебей- там есть предложения Super micro, HP, Dell, Asus для серверов 2ш. ЦПУ.....
Вам уже сказали - Вы используете софт требовательный к памяти, соответственно в 2х процессорной плате Вам нужно задействовать все каналы памяти и иметь минимум 8 плашек ОЗУ для 8 каналов. Возможно для ускорения Вам лучше создать виртуальный диск в RAM - в ОЗУ. И заявление о поиске ошибок дисков звучит странна. Софт типа Victoria либо находит ошибки- либо ошибок нет.

qpi link ограничен 1,2 ГБ/с... бенчмарки здесь бесполезны, то же самое происходит, если вы используете GPU в тензорном параллельном режиме, как только ему приходится пересекать qpi link, он становится похож на PCIE 1x speed
Я строю из деталей, найденных на ebay/ali, но не могу купить ничего в США, только в Азии.

Я не смог понять ваше последнее утверждение о тестировании диска, я имел в виду, что сжатие ZFS добавляет еще один уровень тестирования поверхности, который может лучше выявлять ошибки

ramdisk для уменьшения записи на диск при логировании может быть хорошей идеей на proxmox, для кэширования ZFS Arc уже это делает

_________________
F8 - 2697A v4 - 128GB micron udimm - 4x tesla p100
MR9A - 2697A v4 - 64GB hynix rdimm
F8D plus(building...)

Последний раз редактировалось vinicius 05.07.2024 18:47, всего редактировалось 1 раз.

MichaelF

Добавлено: 05.07.2024 22:29

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 20.11.2015
Фото: 72

Druth писал(а):

Не то чтобы я вам завидую и в тоже время не хочу сказать, что вам медведь не только наступил на ухо но и Без обид только Ну, вот так вы воспринимаете и вам по барабану какой там звук. -Ну есть какой-то звук и ладно, правда? А у меня так не получается

Нет. Я тоже люблю хороший звук с низами и верхами. Просто когда лучше-хуже определяется исключительно графиками, а не реальным слухом, а вы говорите, что слышите разницу, то это уже больше психология. Особенно, когда вы называете звук Реалтека "отвратительным", уже вызывает сомнения. Ну объективно же это не так. Просто да, у чипака на платах не такая богатая обвязка, как у полноценных аудиоплат, тем не менее есть режимы, в которых качества Реалтека вполне достаточно для прослушивания музыки. А когда звук 44кГц играет на дискретизации 48кГц, я слышу кашу в верхах, есть такое. Издержки интерполяции, и как раз вот отсутствия богатой обвязки.

Мне медведь на ухо не наступал, я пописываю музычку временами, со слухом все в порядке. Хотя у всех уши разные. Лично я слышу средние сильно хорошо, приходится эквалайзером занижать, и, знаете ли, действительно, с возрастом слух падает, верхи перестаете слышать так, как слышали их раньше, приходится верхи выкручивать в максимум, хотя я и раньше их выкручивал. Иными словами, советую вам начать привыкать к Реалтеку, прилично так сэкономите. )

Есть у меня и EMU0404, и Саундбластер есть, тоже PCI-карта, которую теперь никуда не приткнешь. Было с чем сравнить. Хорошие карточки, АЦП и ЦАП дорого богато, тут спору нет, но прям вот пропасти в качестве проигрывания музыки в сравнении с Реалтеком прям вот на слух, да еще чтобы назвать звук Реалтека "отвратительным", и правда не замечаю, увы.

Может быть у вас просто наушники какие-то сильно мощные, которые Реалтек не может раскачать?

Добавлено спустя 22 минуты 14 секунд:

Druth писал(а):

Решил проблему. Всё описал.

Проверьте, как там у вас пропускная способность памяти и задержки... Не увеличились ли? Тут приходили с такими жалобами, выяснялось, что это адаптер им делает.

_________________
X99-T8/E5-2666v4@3.1GHz/128Gb DDR3-2400R/GTX 1080
X99-S04/QK3S@4.1GHz/128Gb DDR4-2666R/RTX 3070
X10DRi-LN4+/2xE5-2697Av4/768Gb DDR4-2400R

Последний раз редактировалось MichaelF 06.07.2024 1:31, всего редактировалось 1 раз.

TerminX

Добавлено: 05.07.2024 23:57

[профиль]

Member
Статус: Не в сети
Регистрация: 09.10.2020

vinicius писал(а):

это исторически нормально

Это мы просто разогрели "русские бани"!🤣😂😁
Если серьезно- то температура средняя. Если и есть отклонения то +1 +2" от средней за многие годы. Возможно вспышки на солнце чуть повлияли. Посмотрите на карту страны. Она занимает 11 "часовых поясов" здесь есть почти любые "климатические зоны", кроме экватора. Это западная пропаганда, что мы ходим в обнимку с медведями по пояс в снегу... Мы это просто НЕ отрицаем! Пусть пугают....

vinicius писал(а):

раздражает, это функция HWP

Какой же Вы раздражительный 😁
С6 - уже уменьшает потребление до 10-12 Вт! Если переводить в более глубокие сберегайки то снижается "отклик" "отзывчивость" системы. И это опять же настраивается в bios. Возможно подойдёт bios с 1950-1952 страничках форума,

vinicius писал(а):

нашел на xeon-e5450.ru,

. Там Bios -скопированные от сюда🤔

vinicius писал(а):

qpi link ограничен 1,2 ГБ/с..

Что то Вы заблуждаетесь, как и с температурой..
Шин qpi 2шт. Со скоростью 9.6 и у каждой несколько линков и суммарная скорость больше!
Возможно вы её не догружаете... Или не тем проверяете- скорости шины - с избытком?

vinicius писал(а):

найденных на ebay/ali, но не могу купить ничего в США, только в Азии.

Так в Китае переходят на "отечественные " процессоры! И продают много серверного железа! Для товаров США - есть куча "посредников"- нужно их поискать- Вам доступны многие товары из США- просто нужно чуть поискать

vinicius писал(а):

что сжатие ZFS

Скорее аппаратные ошибки. Но не поверхности!
Есть программа "Victoria"
...

vinicius

Добавлено: 06.07.2024 1:47

[профиль]

Junior
Статус: Не в сети
Регистрация: 03.07.2024

Цитата:

Мы только разогреваем русскую баню! 🤣😂😁
Если серьезно, то температура средняя. Если и есть какие-то отклонения, то это +1+2" от средней за много лет. Вспышки на Солнце, возможно, оказали небольшое влияние. Посмотрите на карту страны. Она занимает 11 "часовых поясов", есть почти любой "климатический пояс", кроме экватора. Это западная пропаганда, что мы ходим в медвежьих объятиях по пояс в снегу...... Мы просто НЕ отрицаем этого! Пусть они нас пугают....

да, я имел в виду место, где я живу, которое находится далеко от экватора, но я знаю, о чем вы говорите, я был в Европе, и действительно, солнце кажется "горячее" там xD, теперь HAARP вокруг по крайней мере столетие правильно, недавно у нас были рекордные наводнения здесь благодаря этим Клоуны, то же самое произошло в Польше / Италии / Австрии на прошлой неделе

Цитата:

Какой же ты мелочный 😁 😁.
C6 - уже снижает потребление до 10-12 ватт! Если переходить на более глубокую экономию, то снижается "отклик" "отзывчивость" системы. И это опять же настраивается в биосе. Возможно, подойдут биосы с 1950-1952 страниц форума,
[Там есть биосы - скопировано отсюда🤔].

Я не ожидал меньшего потребления на холостом ходу, на самом деле это не изменит измерения с ваттметром остаются на уровне 50w на холостом ходу (вся система) это больше о средней энергоэффективности с течением времени и да отзывчивость

Цитата:

Вы ошибаетесь, как и температура...
2шт qpi шины. Со скоростью 9.6 и каждая имеет несколько линков и общая скорость больше!

2 шины в x99 предназначены для дуплексной/ двунаправленной связи, они не аддитивны, по крайней мере, так сказано в документации, так что 1х 9.6 gigatransfers линк= 1.2 gigabytes
попробуйте загрузить один процессор всей доступной памятью, и вы быстро убедитесь, что производительность несчастный

Цитата:

Больше похоже на аппаратные ошибки. Но не поверхности!
Есть программа под названием Victoria.

Впервые слышу об этой программе, есть сообщения о том, что диски не проходят тест zfs scrub, но проходят общий тест на запись/бэдблоки. Эти диски, которые я получил с AliExpress, имеют другую прошивку, чем ironwolf (например, "cv12" вместо "sc60"), чем диски Skyhawk, и они производят много "high fly writes" (код s.m.a.r.t 189) Я думаю отправить их обратно, но здесь не так много вариантов

_________________
F8 - 2697A v4 - 128GB micron udimm - 4x tesla p100
MR9A - 2697A v4 - 64GB hynix rdimm
F8D plus(building...)

Ребе Хуананзон

Добавлено: 06.07.2024 3:23

[профиль]

Member
Статус: Не в сети
Регистрация: 16.05.2023

vinicius писал(а):

Впервые слышу об этой программе

Victoria HDD (это название, но она тестирует и SSD/карты памяти, U2, NVME, SAS/SCSI etc) - золотой стандарт для диагностики, теста и несложных исправлений накопителей (bad sectors remaping). Бесплатная, простая и функциональная, но работает под Windows и нет португальского языка (вроде есть русский/английский/испанский). Есть быстрый тест (несколько минут, можно сразу понять, что есть проблемы) и полный тест (зависит от объёма, может и много часов проверять, особенно, если много плохих секторов). Естественно, что есть анализ SMART и вообще много функций. У нас сразу начинают с этой программы, если надо проверить накопители.
https://hdd.by/victoria/

vinicius

Добавлено: 06.07.2024 4:30

[профиль]

Junior
Статус: Не в сети
Регистрация: 03.07.2024

[

Ребе Хуананзон писал(а):

vinicius писал(а):

Впервые слышу об этой программе

спасибо за ссылку, график скорости - классная функция для тестов, а бесплатная версия позволяет писать тесты?
английский/испанский не проблема, даже в русском есть много слов, которые звучат похоже на португальский, но кириллица завязывает узлы в моем мозгу 😒

_________________
F8 - 2697A v4 - 128GB micron udimm - 4x tesla p100
MR9A - 2697A v4 - 64GB hynix rdimm
F8D plus(building...)

eugene159

Добавлено: 06.07.2024 5:21

[профиль]

Member
Статус: Не в сети
Регистрация: 25.11.2020

vinicius писал(а):

да, я имел в виду место, где я живу, которое находится далеко от экватора, но я знаю, о чем вы говорите, я был в Европе, и действительно, солнце кажется "горячее"

Солнце ближе к Земле в декабре и дальше от Земли в июне примерно на 5 миллионов километров. Из за этого в южной Америке лето теплее, а зима холоднее, т.к. в Европе плохая освещённость солнцем северного полушария зимой немного компенсируется более близким расстоянием до него. Вобщем я вполне могу поверить что на юге Бразилии сейчас 5 градусов.

_________________
Asus X99-Deluxe | Intel® Confidential QK3S@4.2GHz | Micron 128GB ECC
ASRock X99 Taichi | Intel® Confidential QLPM (E5-2699Av4 QS) | Samsung 128GB ECC

vxz

Добавлено: 06.07.2024 8:12

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 12.05.2021
Фото: 30

vinicius писал(а):

Это довольно полезно для запуска зеркала zfs для загрузочного диска

proxmox - это просто вебморда и набор скриптов натянутая на debian.
нет никакого смысла закидывать саму систему на zfs.
под систему отдельный ssd.
2 быстрых nvme под зеркальный пул zfs с виртуалками.
отдельный ssd под кэш.
еще один ssd под под бэкапы.
и много-много рамы, тем больше виртуалок и данных - тем ее больше надо. При заполненности пула на 75...80% производительность начнет проседать.
для создания файлового слепка ОС (клона/бекапа) на ext4 есть dump/restore.
рамдиск для zfs не только бесполезен, но и вреден.

Добавлено спустя 6 минут 25 секунд:

Ребе Хуананзон писал(а):

Victoria HDD

имхо - бесполезный софт, в unix/linux все есть и даже больше.

_________________
Asus X99-АII 2697Av4 DDR4_256Gb_ECC RTX4070S
TAICHI X99 2697Av4 DDR4_128Gb_ECC RTX3070
14600KF Z790 DDR5_2x16Gb_7800CL34 RTX4080
7500F DDR5_6000CL28

TerminX

Добавлено: 06.07.2024 9:28

[профиль]

Member
Статус: Не в сети
Регистрация: 09.10.2020

vinicius писал(а):

так что 1х 9.6 gigatransfers

Ширина пакета 2 байта.
В Ваших расчетах ошибка.
Линков 2шт.
Если у Вас падает скорость до 1Гбайта - это не вина шины QPI.

vxz писал(а):

имхо - бесполезный

Мягко говоря не обосновано...
1)В Винде - очень наглядно.
2)не требует танцев с бубном
3) Линукс хорош когда ты его знаеш, как только не хватает знаний он превращается в тыкву.(столкнулся с "зависимостями" при установке винне-тот ещё ребус, с учётом наличия других сторонних програм со своими зависимостями) Соответственно воспользоваться его функционалом, тем более "расширенным" получается не у всех.
К минусам проги конечно что она платная и не факт что удастся в платной восстановить данные... Но, опять же для винды альтернатив не так уж и́ много...

P/S.
https://en.m.wikipedia.org/wiki/Intel_QuickPath_Interconnect
The initial Nehalem implementation used a full four-quadrant interface to achieve 25.6 GB/s (6.4GT/s × 1 byte × 4),

algol2

Добавлено: 06.07.2024 14:12

[профиль]

Member
Статус: Не в сети
Регистрация: 23.04.2004

mezonblaster писал(а):

До подключения -12v ещё нужно нащупать рабочий порт. Без -12 просто звук будет очень тихим.

две платы ставил и не на одной проблем с портами не было

vinicius

Добавлено: 06.07.2024 14:47

[профиль]

Junior
Статус: Не в сети
Регистрация: 03.07.2024

TerminX писал(а):

...

Второй канал в x99 служит для связи с чипсетом, на самом деле, я думаю, мы оба упустили суть, которая заключается в том, что каждый канал qpi имеет количество дорожек, и что рейтинг GT/s рассчитан на одну дорожку, но я не смог найти много информации о количестве дорожек для broadwell xeons

original msg

the 2nd link in x99 is for chipset communication actually, I think we both missed the point which is: each qpi link has a number of lanes and this 9.6GT/s rating is PER LANE, but I couldn't find much info about the number of lanes per link for broadwell xeons

_________________
F8 - 2697A v4 - 128GB micron udimm - 4x tesla p100
MR9A - 2697A v4 - 64GB hynix rdimm
F8D plus(building...)

TerminX

Добавлено: 06.07.2024 16:56

[профиль]

Member
Статус: Не в сети
Регистрация: 09.10.2020

vinicius писал(а):

TerminX писал(а):

...

я думаю, мы оба

Не. Не!
Не надо меня в это подписывать!
Это какая то привычка европейцев! Приписывать нам, то, в чём мы не участвовали!
Я сразу сказал: "Вы - заблуждаетесь!"
Я сразу сказал: "скорость шины выше, указанной Вами!"
Смотрите ссылку из предыдущего поста!
:crazy:

Если вернутся к тесту памяти:
Вы указали, что при использовании 1 процессором ВСЕЙ памяти (8каналрв) скорость упадет! Это правильно! Только она упадет не до 1 Гбайта! Уменьшение скорости будет в 3-4раза но не в 70-100раз! :lol:

P/S
И про занятость одного канала QPI для работы с чипсетом, уже отписались. Чип работает со своим каналом DMI:

MichaelF писал(а):

NUMA

MichaelF писал(а):

отдельно DMI,

Единственно! - меня смущает "NUMA" в моем понимании это не канал данных. Передавать сама по себе она не может. Это организация работы с памятью. Отдельная надстройка/протокол.
Включение / отключение NUMA - МОЖЕТ разгрузить шину QPI. А может наоборот увеличит количество данных гоняемых по шине. Зависит от задач выполняемых процессорами. При выделении по несколько ядер под виртуалки- должно стать не актуально( при условии что какая-то из виртуалак не оказалась сразу на 2х физических процессорах) а решать вопросы с zfs - тестируя поверхность на двух процессорниках - это из гаубицы стрелять по микробам....
ИМХО.

quote="yadrik"]могу потестировать биос[/quote]

Тема сисек не раскрыта! Суть метаний? Проверить зашьктся ли, с вероятностью кирпича? Профит то какой? Хотя бы в сравнении с 008 или 007 из шапки? Или в сравнении с выложенным на 1500-1542 страничке? Если нет библиотек управления PLL- то это пФФФ....

Последний раз редактировалось TerminX 07.07.2024 6:23, всего редактировалось 4 раз(а).

MichaelF

Добавлено: 06.07.2024 18:37

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 20.11.2015
Фото: 72

vinicius писал(а):

Что-то мне кажется, что вы неправильно все поняли. Ну или я не так все понимаю. Нам доступны два варианта конфига: c NUMA - когда у вас вся память обоих процессоров доступна обоим процессорам, и каждое ядро кажого процессора пишет одновременно и в свою память, и через QPI в чужую память, и конфиг без NUMA - когда у каждого процессора память своя, и если вы задачу запускаете на обоих процах, то зависит от того, какое ядро какого процессора запрашивало память, в памяти того процессора данные и разместятся, а ядра другого процессора будут получать к ним доступ через исключительно QPI. В одних задачах лучше один конфиг, в других - другой. В тесте ПСП аида64 лучше вариант с NUMA из-за архитектуры теста. А в реальной распределенной задаче внезапно лучшая производительность получается без NUMA, например, несмотря на показания аида64. Вы же и вовсе не указали, какой из вариантов конфига вы тестировали... Очевидно, для NUMA стоит заряжать равновесные объемы памяти обоим процессорам, если вы планируете использовать всю доступную память, ибо тогда можно получить возможности пропускной способности 8-канала на всем объеме... И уж точно не совать всю память одному процессору, пытаясь что-то доказать. А вы, стало быть, оставили конфиг с NUMA, потом засунули всю память первому процессору, забили ее чем-то, и получили лаги, потому что у операционки не оказалось памяти, и она начала свопить, а потом приводите это как доказательство, что мол у вас там пропускная QPI слабая... Ну это не так.

Или как вы тестили? Вы как-то иначе все это видите?! Ну мне ваш пример не понравился.

Ну и что касается шин QPI... Для связи с чипсетом у процессоров вроде отдельно DMI, а не QPI. QPI - это линии между процессорами. Напомню, что процессоров может быть у платформы до четырех штук на плате.

Про QPI это нашел в википедии

Each QPI comprises two 20-lane point-to-point data links, one in each direction (full duplex), with a separate clock pair in each direction, for a total of 42 signals. Each signal is a differential pair, so the total number of pins is 84. The 20 data lanes are divided onto four "quadrants" of 5 lanes each. The basic unit of transfer is the 80-bit flit, which has 8 bits for error detection, 8 bits for "link-layer header", and 64 bits for data. One 80-bit flit is transferred in two clock cycles (four 20-bit transfers, two per clock tick.) QPI bandwidths are advertised by computing the transfer of 64 bits (8 bytes) of data every two clock cycles in each direction.

В общем, чё-то прям заинтересовали. Надо будет потестить все как следует.

_________________
X99-T8/E5-2666v4@3.1GHz/128Gb DDR3-2400R/GTX 1080
X99-S04/QK3S@4.1GHz/128Gb DDR4-2666R/RTX 3070
X10DRi-LN4+/2xE5-2697Av4/768Gb DDR4-2400R

Последний раз редактировалось MichaelF 06.07.2024 20:31, всего редактировалось 2 раз(а).

Druth

Добавлено: 06.07.2024 20:08

[профиль]

Member
Статус: Не в сети
Регистрация: 09.08.2018

MichaelF писал(а):

Просто да, у чипака на платах не такая богатая обвязка, как у полноценных аудиоплат,

Да, обвязка в этоой плате уг. Кстати, когда я впервые оосматиривал плату, то искал кондёры, те что полярные и улыбасяь нашел их в километре от чипа. И да, керамика в обвязке тоже так себе. В общем, как и говорил ранее - исполнение. На старых гигабайтовских бюджетных досках на рассыпухе не экономили

Цитата:

Реалтека вполне достаточно для прослушивания музыки.

Я тоже так думал. Но увы, пришлось прибегать к костылям

Цитата:

Иными словами, советую вам начать привыкать к Реалтеку, прилично так сэкономите. )

Оё-ёй! Да сидел я до сих пор на реалтеке и не думал занимать тем, чем пришлось, ну

. Вот с этой платой мне пришлось отвыкать

Цитата:

Может быть у вас просто наушники какие-то сильно мощные, которые Реалтек не может раскачать?

Sennheiser HD 206. И брал очень-очень давно

Цитата:

Нет, не увеличились. Вот когда в верхнем порту пробовал, то там и запись и чтение проседали ниже 14000 Мб/с. Те, кто столкнулись с подобным, скорее всего как раз таки в глючном порту пользовали

yadrik

Добавлено: 06.07.2024 20:15

[профиль]

Member
Статус: Не в сети
Регистрация: 03.10.2020
Откуда: ЗаМкадье

Всех приветствую. Желающие могу потестировать биос для HUANANZHI X99-F8D PLUS от 07/13/2022

Заменил залоченый MeRegion в биосе и теперь есть возможность редактировать его в Flash Image Tool (FIT). Путём проб и ошибок заметил, что практически все залоченые биосы имеют MeRegion 3.1.3.XX и как оказалось проблема именно в этом, а не SPS. По случаю заменил свою x99TF на x99D8i, а знакомый телемастер установил панельку DIP-8, чтобы не разбирать комп и не терзать прищепку после каждой неудачной прошивки. Теперь проводить эксперименты не страшно, панелька DIP-8 и три чипа.
В очередной раз решил открыть биос программой UEFITool и подкинул с заменой уже отредактированный MeRegion Version 9.1.40.1000 из биос 99F8V50, FIT его открыл с предупреждением о сбойных секторах в VSCC Table: Vscc Device. Удалил сбойный пункт, после чего внес правки и сохранил. С трепетом наблюдаю как пошла прошивка с помощью Intel Flash Programming Tool (FPT), отключение и CMOS (кстати вывел отдельной кнопкой на заднюю планку); прошивка прошла успешно, биос загрузился! Win10 тоже бодренько загрузилась.
Эксперимент проделал на своём железе (ниже всё указано).
Для удобства прошивки сделал несколько батников, всё в архиве.
Обладатели данной материнки, а также TF - F8 и аналогичных (С612), можете попробовать прошить, но только на свой страх и риск. Рекомендую иметь программатор!!! Если что-то пойдет не так.

:oops:

Я не обладаю познаниями в этой области, но могу предположить в общем понятии как это выглядит.
SPS это набор драйверов, которые присутствуют в некоторых биос: SpsDxe.ffs, SpsSmm.ffs, SpsPei.ffs и относятся к безопасности системы в целом, на материнках, где распаян разъём под модуль TPM. И как подметил ранее, проблема именно в заблокированных на чтение и перезапись MeRegion (3.1.3.XX), а FIT не может его открыть (прочитать). Но также есть не закодированные MeRegion, и подмена позволяет производить дополнительные настройки биос в FIT. Из проделанных мною экспериментов, а также с обратной подменой на разных биос, для разных материнских плат х99-С612, напрашивается вывод, что, если FIT не может прочитать биос значит MeRegion заблокирован на чтение и перезапись. И дело вовсе не в волшебном биос на SPS.
При желании и умении можно достать MeRegion из биос программой UEFITool, снять защиту на чтение и перезапись в Hex Editor и заменить. Если защита будет снята, тогда FIT откроет биос без предупреждения об ошибке.
Желающие могут проверить и поделиться результатом.
Это примерно схоже, когда стоит защита на перезапись биос в разделе PCH Configuration - Security Configuration - BIOS Lockс и меняется значение Enable на Disable.
Или смартфон, на котором нет Root и на котором разблокирован доступ с Root, в общих чертах.
Это мне так видеться. Прошу ногами не пинать и какулями не бросать. :meeting:

А китайцы в китай-материнки могут что угодно зашить.
Я всего лишь любитель-энтузиаст, на умные вопросы глупых ответов не даю.

Вложение:

X99F8DP.png [ 334.52 КБ | Просмотров: 677 ]

Вложения:

HNX99F8DP_220713_kot_v001_ME-40_Bus100_FIT.zip [4.92 МБ]
Скачиваний: 38

_________________
JINGSHA D8I & DIP8: E5-2697Av4: MSI RTX 2070 Armor: 4X16Gb DDR4-2400 Samsung (M393A2G40DB1-CRC)

dimchoos

Добавлено: 07.07.2024 0:16

[профиль]

Member
Статус: Не в сети
Регистрация: 22.03.2005
Откуда: Мск Измайлово

yadrik HNX99F8DP_220713_kot_v001_ME-40_Bus100_FIT.zip можно ставить на однопроцессорные МВ?

yadrik писал(а):

Проверил на двух системниках JINGSHA X99D8I и HUANANZHI X99-F8, пока проблем не было.

yadrik Спасибо попробую

_________________
QIYIDA X99 D4 +1650V3@ 4500Mhz+2*16DDR4 2400Mhz HYNIX ecc reg+ MSI 5700 8GB Mech

Последний раз редактировалось dimchoos 07.07.2024 2:16, всего редактировалось 3 раз(а).

yadrik

Добавлено: 07.07.2024 0:47

[профиль]

Member
Статус: Не в сети
Регистрация: 03.10.2020
Откуда: ЗаМкадье

dimchoos писал(а):

можно ставить на однопроцессорные МВ?

Проверил на двух системниках JINGSHA X99D8I и HUANANZHI X99-F8, пока проблем не было.

_________________
JINGSHA D8I & DIP8: E5-2697Av4: MSI RTX 2070 Armor: 4X16Gb DDR4-2400 Samsung (M393A2G40DB1-CRC)

Новая тема /

Ответить

Сообщений: 56515 • Страница 2604 из 2826 • < 1 ... 2601 2602 2603 2604 2605 2606 2607 ... 2826 >

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа

Кто сейчас на конференции

Сейчас этот форум просматривают: AlexNarm, max1g, Mercury127, mihailnt и гости: 25

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
