Китайские материнские платы Х99 (Intel C612), socket LGA2011-3

FAQ по китайским материнским платам LGA 2011-3

Гайд по сокету 2011-3

ИНФОРМАЦИЮ ПО АНЛОКУ (АНДЕРВОЛЬТИНГУ), НАСТРОЙКЕ BIOS и САМИ BIOS ТАКЖЕ МОЖНО НАЙТИ НА "ГИТХАБЕ Koshak1013 (phants)"

Вопросы по ОЗУ обсуждаются в отдельной ветке Обсуждение и разгон оперативной памяти на китайских Х99

ВНИМАНИЕ!!! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ!!! ЧИТАТЬ ОБЯЗАТЕЛЬНО!!!

сообщения ниже красным ввиде ссылок

После покупки, а также при любых проблемах, если не стартует или висит на посткоде, не видит планку ОЗУ, в первую очередь протереть контакты оперативной памяти, процессора и видеокарты этиловым или изопропиловым спиртом, бензином калоша или их смесью, также можно промыть разъемы оперативной памяти на материнке, при этом избегайте попадания спирта или бензина на термопрокладку VRM. При производстве китайских плат используется не самый качественный флюс, который плохо смывается. При нагреве флюс может растекатся и нарушать контакты в слотах ОЗУ. Поэтому, если у Вас не работает слот ОЗУ, промойте его бензином калоша из шприца! Проверте целостность контактов сокета. Может также помочь в некоторых случаях переустановка процессора (достать -поставить обратно, плохой прижим контактов). Также настоятельно рекомендуется проверить крепления сокета - четыре винта под звездечку. Бывают случаи, что винты плохо затянуты. Особое внимание уделите, установке кулера, особенно с родным креплением, равномерно затягиваем винты недопуская перекосов. Если плата не стартует или висит на посткоде (особенно FF), крайне желательно подкинуть другой БП и видекарту... То что у Вас блок питания или видекарта "100% рабочие" и без проблем работают на другой системе в даном случае ни о чем не говорит!

У кого OS на NVME GPT и видеокарта умеет UEFI советую отключить CSM во избежание проблем с загрузкой OS или отсутвием изображения по DP или HDMI при загрузке OS!!!

ВНИМАНИЕ!!! Видеокарта работает в режиме PCI-E 1.1!!!!

ВНИМАНИЕ!!! Порт PCI-E в котором видеокарта сыпет апаратными ошибками

При проблемах со звуком, в т.ч. с отсутвием аудиовыходов в диспетчере Realtek, советую попробовать альтернативный драйвер AAFDCHDriverMod (AAF DCH Optimus Sound)

Десктопная DDR4 работает безпроблемно только 16 banks, 4 и 8 banks не поддерживается!

У кого старая видеокарта без поддержки UEFI проверяйте наличий модуля CSM в BIOS iEngineer, потом (если CSM нет) или искать видеокарту с UEFI или шить программатором. Никакие сбросы и настройки в слепую не помогут. Если у Вас диск GPT, то возможно подожать загрузки OS, а если MBR, как вариант создать флешку GPT с Windows Live, отключить HDD и SSD, одним словом попробовать загрузиться с флешки и прошится. Посмотреть поддерживает ли Ваша видеокарта UEFI можно в GPU-Z

Утилиты Auslogics driver update, IObit Driver Booster и другие аналогичные по действию, а также необязательные обновления Windows 10 и 11 повреждают bios китайских материнских плат x99

Утилита CPU-Z, может умышленно не корректно отображать количество каналов памяти на китайских платах, для 100% уверенности используйте другие утилиты, например AIDA64, HWiNFO или смотрите в BIOS memory topology.

При изменение тайминга TCWL, проявите особую осторожность! Некорректное значение TCWL, в лучшем случае приведет к невозможности запустить плату и необходимости сброса настроек BIOS перемычкой, в худшем к окирпичиванию платы с последующей прошивкой BIOS программатором!

Материнские платы X99Z-V102 и Huananzhi-AD3 и другие с ЗАВОДСКИМ БИОСОМ при сильно заниженных таймингах оперативной памяти перестают стартовать. И сброс биоса перемычкой, выниманием батарейки и прочими способами вам не поможет!!! Единственный выход из положения — прошивка программатором. При разгоне процессоров с разблокированным множителем (к примеру 1650v3) возникает такая-же аналогичная проблема. Решения тут два: либо установить вместо него любой другой (подойдёт даже 2620v3) либо опять — прошивка программатором.

На материнской плате X99-TF переход с заводского bios от 28.10.19 на bios от 25.05.20 может привести к неработоспособности памяти KLLISRE DDR4 PC4-3000U, материнская плата виснет на пост коде BF

На китайских материнских платах x99 СОН работает или не работает не зависимо от анлока (андервольтинга) турбобуста! При использовании драйверов анлока EFI или FFS (DXE), после выхода из режима сна процессор будет работать на дэфолтных частотах. Для восстановления нормальной работы анлока турбобуста придется перезагружать компьютер! Возможны зависания после пробуждения на пост кодах и в ОS. Для нормальной работы анлока после сна используйте драйвер анлока FFS (PEI) или Ultimate Patcher Tool от Nalex. Гибернация при анлоке работает в штатном режиме!

ВНИМАНИЕ!!! Ultimate Patcher Tool 100% корректно работает только на серверном биосе HUANANZHI от 25.05.2020 для плат на основе C612. Владельцы плат с десктопными чипсетами, а также владельци плат на основе C612 при использовании "десктопных" биосов (начиная от 17.08.20) могут получить кирпич. Huananzhi X99-8M/8MD3/F8/T8/TF (25.05.2020 - всё работает) (17.08.2020 и новее - !НЕ РАБОТАЕТ! - пост-код 79) ПРОГРАММАТОР крайне желателен.

Проблема-Решение. Доработки. Баги.

ОБЯЗАТЕЛЬНО ЧИТАЕМ ИЗВЕСТНЫЕ ПРОБЛЕМЫ КОНКРЕТНЫХ ВЕРСИЙ BIOS
Ускоряем загрузку BIOS и OS (Убираем писк при старте)
Устраняем пост код 73
ВОССТАНОВЛЕНИЕ ЗАГРУЗЧИКА WINDOWS на Jingsha x99 dual BQ36 v1.1 (и других платах)
Зависает система при использовании AIDA64 - датчики
Проседает частотат шины FSB 100.00MHz
ЗВУК

Нет звука на передней панеле
Звуковая карта не воспроизводить звук 5.1
Кратко о звуке на китайских платах
СОН и ГИБЕРНАЦИЯ

Настройка сна и гибернации
Джампера (перемычки) JPWR и пробуждение от сна (гибернации) от клавиатуры (мышки)
USB

Проверку работоспособности USB проводим на "задних" портах. При любых проблемах подкидываем другой БП, а лучше USB HUB с внешним питанием, дабы отсечь "железные" проблемы.

USB 3.0 "отваливается" или падает скорость. Предварительное
Решение проблемы с USB портами ("заикается" звуковая карта)
Про джампера (перемычки) USB_SW, разъём F_USB3 (USB 2.0 на переднюю панель) и WI-FI Bluetooth модуль m.2 x99-TF
Отсутствует значок "Безопасного извлечения устройств" в USB 2.0 портах на Huananzhi Gaming X99-TF

ОХЛАЖДЕНИЕ и SMART FAN
Замена штатных вентиляторов охлаждения VRM X99-TF на аналогичные, но с шариковыми подшипниками
Размеры радиатора VRM x99-TF (F8,T8)
SMART FAN HUANANZHI, разъёмы CPU_FAN и СОН
SMART FAN JINGSHA (Kllisre) X99-8D3 X99-D8 CPU_FAN1/CPU_FAN2
Есть отзывы, что подключение-отключение нижнего 3 pin вентилятора нарушает работу Smart Fan, требуется сброс настроек биос и повторная настройка Smart Fan, предполагаю, что это связано с особеностью серверных бисосов
Чиним Smart Fan на Machinist v102a K9
Настройка Smart FAn на atermiter (plexhd) x99
Установка кулера LGA 2011 v3. Как не убить плату
ИЗОБРАЖЕНИЕ ВИДЕОКАРТА

НЕТ ИЗОБРАЖЕНИЯ
Не работает старая видеокарта или не работает новая видеокарта в старых системах
Mashinist X99Z 102 не работает без видеокарты
Отсутствие изображения при отключении CSM модуля. Machinist X99-RS9
ОЗУ и SSD

Резервирование оперативной памяти BIOS. Windows видит не всю ОЗУ или куда пропало 200 мб
X99-TF. В Bios пропадает параметр Memory Frequency
Открываем тайминги оперативки на X99Zv102
Как сделать доступной настройку частоты ОЗУ на заводском bios X99-TF без его модификации
Отвал диска KingSpec M.2 NVMe SSD PCIe (WHEA-logger 17) Machinist X99-RS9

НАШ КОЛХОЗ

Доработка Jingsha X99 V1.0 (X99-8D3) и JINGSHA (Kllisre) X99-D8
СЬЕМНЫЙ (ОТКЛЮЧАЕМЫЙ) speaker (beeper buzzer) на примере x99-TF
ОХЛАЖДЕНИЕ VRM
Как я колхозил "кастомный" радиатор VRM на материнской плате Athermiter/PlexHD ZX99-EV3 v1.31
Замена двух штатных вентиляторов охлаждения VRM X99-TF одним 60 мм
Замена двух штатных вентиляторов охлаждения VRM X99-TF одним JMicron 80х80х25, 12 вольт от zebs
БЮДЖЕТНЫЙ КОЛХОЗИНГ ВРМ на примере Huananzhi X99-TF rev2.0 от N3RO
Самодельный радиатор для охлаждения зоны VRM с обратной стороны материнской платы HUANANZHI X99 X99-TF v. 2.0. от Brandmajor
Колхоз охлаждения VRM Huananzhi F8D ver2.3 от mt01
Эффективный радиатор на VRM Huananzhi slonick56
ОХЛАЖДЕНИЕ VRM своими руками После ВАХТЫ
Охлад VRM радиатором от 1U от ahm
Охлад VRM радиатором от индукционной плиты от pavel_RF
Модернизация охлаждения VRM на Huananzhi X99-TF от Владимир Мирошниченко
Охлаждение VRM платы huananzhi x99-tf своими руками от ONover
Охлаждение VRM платы Machinist X99-K9 v.2 радиатором Asus M3A32-MVP от zerbino
Водяное охлаждение VRM на X99-TF от Begemot41
Убираем неровности мосфетов VRM от Bemon Bemonov
МИКРОСХЕМА BIOS
Сьемная микросхема BIOS на матринских платах X99-TF (F8, Т8, AD3) КОЛХОЗ
Сьемная микросхема BIOS на матринских платах X99-TF (F8, Т8, AD3) от Fox Bredman
Сьемная микросхема BIOS x99-TF от mozg13
Доступ прищепкой к микросхеме bios и охлаждение VRM на X99-TF от MickMPS
ПАНЕЛЬКА ДЛЯ МИКРОСХЕМЫ BIOS от Begemot41
ПРОШИВКА BIOS ПРОГРАММАТОРОМ без ПРИЩЕПКИ (на постоянку, колхоз) от ser8989
Временное решение для ПРОШИВКИ BIOS ПРОГРАММАТОРОМ без ПРИЩЕПКИ и адаптера под SOP-8

МАТЕРИНСКИЕ ПЛАТЫ. Выбор. Тесты. Сравнение. Обзоры.

Основные отличия китайскиx материнских плат Х99 от брэндовых

1. Изготавливаются в основном на серверном чипсете Intel C612, за редким исключением на десктопном чипсете Intel X99 Express, а также изготовливаюcя на различных десктопных чипсетах H61, H81, B85, Q85, Q87, Z87..... и серверном C226.
2. Разьемы под вентиляторы не регулируемые, за исключением процессорного, который в свою очередь не регулируется после сна и крутит на 50% независимо от температуры процессора, что решается правкой BIOS. С конца 2020 года начали выпускатся платы (типа Machinist V102A, V104, K9) с не регулируемым разьемом CPU_FAN, причиной оказалась "утереная" перемычка на плате.
3. Некторые температурные датчики, например VRM, отсутствуют, а наличиствующие могут подавать неверные значения.
4. На некоторых дешевых моделях может отсуствувать режим сна.
5. Некоторые дешевые платы при наличии двух или четырех слотов ОЗУ могут работать в одно или двух канале соответственно!
6. Как биос прошита не оптимизированная общая заготовка AMI, на некоторых моделях могут отсутствовать, некоторые необходимые настройки, например, регулировка таймингов. Причем настройка таймингов может быть скрыта хитро, и вернуть ее через amibcp не получится, а только через ЗАД

ОБЗОРЫ И СРАВНЕНИЕ

СРАВНИТЕЛЬНАЯ ТАБЛИЦА МАТЕРИНСКИХ ПЛАТ
Инструкция по выбору материнской плат на LGA2011-3 с AliExpress. Для работы и игр. BIOS, Unlock TB
Обзоры китайских материнских плат от Miyconst (EN-UA)
Сравнение китайских материнских плат от Максимум ПК
Сравнение китайских материнских плат от Miyconst (EN)
Сравнение китайских материнских плат от Miyconst (UA)

HUANANZHI

Внимание материнские платы x99-tf, x99-f8 и x99-t8 поддерживают работу только с m.2 nvme. M.2 SATA работать не будут!!! Также платы поддерживают m.2 wi-fi или стандартный pci-e wi-fi, ноутбучные mini pci-e будут работать только через соответствующий переходник!!!

X99-TF
Обзор от Купи дешево
Детальный обзор Huananzhi X99-TF спустя 8 месяцев использования. Новый лучший BIOS, Unlock TB и тд.
Фото, общий вид. Детально
Фото, описание элементов
КРАТКИЙ ОБЗОР x99-TF Rev. 2.0

X99-F8
Обзор HUANANZHI X99-F8
Обзор X99-F8 со снятием радиаторов и кожуха

X99-T8

X99-AD3

X99-AD4

X99-8M

X99-8MD3

X99-T8D

X99-F8D
Huananzhi X99Dual-F8D / Huananzhi F8D ver 2.3. Обзор, расчлененка, доработки.

ДРУГИЕ ПРОИЗВОДИТЕЛИ

JINGSHA X99-E8i (Intel® Q87)

Jingsha X99-8D3
Jingsha X99-8D3 обзор Технопланета

PlexHD (Atermiter) ZX_99EV3
Atermiter Х99 (ZX-99EV3) 2011.3

Jingsha (Kllisre) X99-D4 (AD12-B v1.0)
Kllisre AD12-B (Ver1.0)

Jingsha X99-D8

Jingsha X99-D8 Dual
Jingsha bq36-v11 (Dualsocket) (Джингша)

Jingsha X99 dual F2

Kllisre X99 Dual (ZX-DU99D4 v1.11)

Machinist (Running, Kllisre) X99Z v102 \ X99M-CE5
Runing X99Z v102-2011.3

Machinist X99-K9
Детальный обзор Machinist X99-K9 от Мійконст
Материнская плата MACHINIST X99 K9 + E5 2660 v3 и E5 2678 v3: Тестируем нагрев в стресс-тестах

Machinist (Alzenit) X99Z v500 \ X99M-PLUS

Jingsha (kllisre) X99-GT v1.0

Veineda x99 v367

Alzenit X99-PE7 EN
Alzenit X99-PE7 UA

SZMZ X99M-G2 V1.0

ALZENIT X99Z V600 mini-DTX

Jingsha x99m-H
Jingsha x99m-H2
JingSha X99M-H(2) – detailed review, E5-1660 V3, E5-2678 V3, E5-2620 V4, i7-5820k, i7-6800k

Материнские платы не рекомендуемые к покупке

JingSha X99-GT на чипсете Intel® B85
Machinist, Aterminer, Kllisre ZX-MINX9D4 v1.2
КЛОН Huananzhi X99-8M - ОСТОРОЖНО КИТАЙСКИЙ однокАНАЛЬНЫЙ МУСОР
Раздел в работе :bandhead:

ПРОЦЕССОРЫ. Выбор. Тесты. Сравнение.

Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3

Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3
Ultimate Patcher Tool (Nalex) для плат на C612

Разгон множителем процессоров lga2011-3 Xeon® E5-16XX v3

ВНИМАНИЕ. РАЗГОН ПО МНОЖИТЕЛЮ ВОЗМОЖЕН ТОЛЬКО НА МАТЕРИНСКИХ ПЛАТАХ С СЕРВЕРНЫМ ЧИПСЕТОМ (C612). На материнских платах HUANANZHI могут проблемы с разгоном на "дэсктопных" BIOS начиная с 17.08.20 и позже, рекомендуемый BIOS от 25.05.20

Для разгона множитилем как правило достаточно настроек стокового биоса, но в любом случае не прошивайте биосы предназначеные для анлока турбобуста процессров с заблокированым множителем, типа"с повышенным повер-лимитом и открытыми дополнительными настройками QPI".
Для плат Huananzhi и других, использующих схожий биос, нужные настройки находятся в меню IntelRCSetup > Overclocking Feature > Processor и IntelRCSetup > Overclocking Feature > CLR\Ring.
Основные параметры:
Core Max OC Ratio — множитель ядер. Для Xeon E5 1650 v3 можно сразу установить 41-42.
Core Voltage Mode — можно выбрать динамически (Adaptive) повышать напряжение или сделать статическим
Core Voltage Override — выставляем напряжение на процессор в милливольтах, к примеру 1250, это будет 1.25 вольта (начать можно как раз с этого значения). Выше 1.30 поднимать с осторожностью!
CLR Max OC Ratio — множитель контроллера памяти. По умолчанию равен 30, можно плавно повышать до 33-35 и тестировать производительность и стабильность.
Core Voltage Mode — напряжение контроллера памяти. Аналогично Core Voltage Mode, но не выше 1250.
Процессоры Haswell очень чувствительны к напряжению контроллера памяти, более-менее оптимальным считается 1.25 вольта, поднимать выше стоит с особой осторожностью.

Для максимально стабильного разгона надо в BIOS сделать пункты Cpu-Advanced PM Tuning и Program PP0_CURT_CFG_CTRL_MSR видимыми переключив на USER

Вложение:


Розгон Xeon E5-1660 V3 на платах MSI X99-S04, Huananzhi X99-TF та JingSha X99-D8 от Miyconst (EN)
Розгон Xeon E5-1660 V3 на платах MSI X99-S04, Huananzhi X99-TF та JingSha X99-D8 от Miyconst (UA)
Инструкция по разгону на примере x99-TF
Видеогайд от Купи дешево (6:10)
Инструкция от Купи дешево
Детальная инструкция по разгону на Китайских материнках с сокетом 2011-3. Huananzhi X99 + E5 1650v3 от Технопланеты
Разгон CPU на Китайских материнских платах X99 от Xeon Live

Оперативная память (ОЗУ)

Внимание всем!!!При переходе с x79 на x99, следует иметь ввиду, что на x99 память разгоняется намного
хуже
Планки обьемом 32 Гб, могут не заработать! Есть случаи когда вообще не работает, или работает только в двух или трех канале...! Есть информация, что четырехранговые планки работать полноценно не будут, а только двухранговые! Также есть информация, что заводятся только низковольтные планки!

При изменение тайминга TCWL, проявите особую осторожность! Некорректное значение TCWL, в лучшем случае приведет к невозможности запустить плату и необходимости сброса настроек BIOS перемычкой, в худшем к окирпичиванию платы с последующей прошивкой BIOS программатором!

После смены таймингов, компьютер следует выключить кнопкой, а затем, включить, так как при обычной перезагрузке изменения могут корректно не примениться!

HUANANZHI X99-F8: Особенности установки ОЗУ
HUANANZHI X99-TF: Особенности установки ОЗУ 1
HUANANZHI X99-TF: Особенности установки ОЗУ 2
Мониторинг температуры модулей памяти
Какую память выбрать DDR3 или DDR4 для максимальной производительности на LGA2011-3? Xeon E5 2678v3 ТехноПланета
Подбираем тайминги для DDR3 ECC \ non-ECC
Базовые правила установки модулей памяти на серверных материнских платах Intel C612
Intel Xeon E5-1600/2600 v3/v4 и оперативная память
Какая оперативная память (ОЗУ) работает на китайских платах x99. Выбор между DDR4 и DDR3. Процессоры c поддержкой DDR3
Как определить тип поддерживаемой оперативной памяти DDR-4 для систем Х99 Китайских материнских плат
Как подобрать обычную DDR4 для Китайских материнских плат на Х99
DDR3 vs DDR4 | Dual vs Quad channel RAM configuration (Huananzhi X99-TF з E5-2678 V3) от Miyconst (EN)
Четырехканал vs двухканал DDR3 (quad vs dual channel) от Gerkon
DDR3 или DDR4? Два или четырери канала памяти? (Huananzhi X99-TF з E5-2678 V3) от Miyconst (UA)
Нужен ли 4-канал на Китайских LGA2011-3, или 2-канала более, чем достаточно? Kllisre и Huananzhi X99 от Технопланеты
Что лучше для LGA2011-3, десктопная или серверная DDR4 ECC REG память? Тест ОЗУ TANBASSH 2400/2667 от Технопланеты
Видеогайд по настройке таймингов ОЗУ на примере Kllisre X99 D8 E5-1650 V3 16 GB DDR4 ECC REG от Miyconst (EN)
Видеогайд по настройке таймингов ОЗУ на примере Kllisre X99 D8 E5-1650 V3 16 GB DDR4 ECC REG от Miyconst (UA)
Руководство по разгону и настройке таймингов ОЗУ на китайских платах LGA2011-3 для DDR3 & DDR4 от Технопланеты
Влияние таймингов ОЗУ на производительность в работе и играх на примере LGA2011-3. Stock vs MAX OC от Технопланеты
Проверка оперативной памяти на ошибки и стабильность
КАК ПРОВЕРИТЬ память (ОЗУ) на ошибки WHEA
Переделка DDR3 памяти в DDR3L с правкой CRC контрольной суммы
Отключение датчика в SPD Klissre DDR4 8gb 2666mhz от ser8989
Обсуждение и разгон оперативной памяти на китайских Х99
Обсуждение памяти DDR3+FAQ
Раздел в работе :bandhead:

BIOS. Прошивка. Настройка.

Полезные ссылки и настройки. Прошивка.

ПРОГРАММЫ
S3TurboTool ПРОГРАММА ДЛЯ ПРОШИВКИ, БЭКАПА И РАБОТЫ С BIOS от ser8989
Mi899 - небольшая программа для анлока и андервольтинга
Ultimate Patcher Tool Патчер биоса от Nalex
Утилита для управления подсветкой Jingsha X99-8D3 X99-D8 из под Windows от Nalex

ПОСТ КОДЫ
Расшифровка значения Post-кодов для китайских LGA2011\2011-3 плат
Расшифровка POST-кодов Huanan (HuananZhi) Платформа x79,99 LGA 2011
ПРОШИВКА

Рекомендуемая программа для прошивки BIOS - FPT, желательно из под DOS, что бы избежать проблем с OS, например, зависания во время прошивки. Можно также использовать программы со встроеным FPT, например, тот же S3TurboTool от ser8989. Касательно AFUDOS и AFUWIN, то рекомендую их использовать только на платах где нет возможности прошить BIOS с помощью FPT, поскольку есть большие сомнение, что они нормально прошивают ME регион на Apito 5 даже с ключем /gan

FPT - прошивка BIOS из под Windows
Как полностью прошить bios через AFUWIN и AFUDOS включая ME регион
Инструкция по прошивке BIOS на китайских материнках. FPT, AFUDOS и CH341A
Прошивка BIOS программатором CH341A с прищепкой Xeon Live
ВИДЕО ГАЙДЫ ПО ПРОШИВКЕ BIOS c помощью программатора CH341A с клипсой (прищепкой)
AFUWIN - прошивка BIOS из под Windows
Прошивка BIOS с помощью AFUDOS
Видегайд по прошивке BIOS с помощью AFUDOS от Купи Дешево
ПРОШИВКА BIOS (UEFI) с загрузочной флешки FPT и AFUDOS
Ошибка FPT 280 при прошивке BIOS или снятие защиты биос
Восстановление биоса программатором от phants
СОФТ И ДРАЙВЕРА для програматора CH341A
НАСТРОЙКИ

Справочник по настройкам (параметрам) BIOS
Intel Rapid Storage — настройка RAID для Legacy и UEFI
Cluster-on-Die (COD)
включен COD, Early Snoop
CMD Normalization
Описание настроек AMI биоса на русском языке"Булат BIOS_UEFI. Руководство по эксплуатации v.1.1"
SPEC CPU2006 Platform Settings for Sugon Intel-based Systems
ОТКЛЮЧАЕМ (ВКЛЮЧАЕМ) CSM
Где находится настройка таймингов в BIOS iEngineer
SATA Device Type: влияние параметров BIOS на производительность SSD
Настройка управления оборотами вентиляторов в BIOS от phants
СБРОС НАСТРОЕК BIOS failsafe и optimal
Сброс настроек BIOS "вслепую"
РАЗНОЕ

ВЕРСИИ ME региона в заводских BIOS X99-TF
КАК ОТЛИЧИТЬ БИОСЫ X99-TF от 28.10.19 и от 25.05.20
КАК ПРОВЕРИТЬ ECC и Command Rate (CR)
Проблемы с оригинальным Bios'ом материнских плат X99Z-V102 и Huananzhi-AD3 (2011-3) и других.
Утилита для смены логотипа биоса ChangeLogo
НАБОР LOGO для матаренских плат x99 от Houston Sad
Инструменты для работы с BIOS

ВНИМАНИЕ! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ

Любая прошивка осуществляется на свой трах и риск без каких либо гарантий. Администрация форума не несет отвественности за последствия. Если не уверены, купите программатор или заручитесь поддержкой Зеонщика в своем городе (найти можно через телеграмм чат).

ПОСЛЕ ПРОШИВКИ ЛЮБЫМ СПОСОБОМ КРОМЕ ПРОГРАММАТОРА КРАЙНЕ РЕКОМЕДУЕТСЯ СДЕЛАТЬ СБРОС НАСТРОЕК БИОС ПЕРЕМЫЧКОЙ ИЛИ БАТАРЕЙКОЙ. ИЗ ПОД WINDOWS НЕЛЬЗЯ ПРОШИТЬ BIOS ЕСЛИ СИСТЕМА В СОСТОЯНИИ ПОСЛЕ СНА! В ЛЮБОМ СЛУЧАЕ НЕ РЕКОМЕНДУЕТСЯ ШИТЬ ПРИ ПОСТ КОДЕ НА МАТЕРИНСКОЙ ПЛАТЕ 73, ДОЛЖЕН БЫТЬ АА (84)
При прошивке из под Windows отключаем БЫСТРЫЙ ЗАПУСК в настроках самой OS и перезагружаемся. Также обязательно надо после прошивки выключить систему и включить (не перезагрузка) для гарантированого прописывания параметров хаба (Ме регион), а то всякие недоразумения могут быть, это же касается изменения некоторых настроек, особенно таймингов.

Биосы от материнских плат HUANANZHI x99-TF, x99-F8, x99-T8, X99-8M, X99-8MD3 совместимы! Но были жалобы, что на x99-F8 и x99-T8 при прошивке биоса x99-TF не работали дополнительные слоты ОЗУ.

Также совместимы биосы от материнских плат Running X99Z-V102 / Kllisre X99Z-V102 / ALZENIT X99M-CE5, X99-PE7(X99 V1.2) / XLZ X99Z-V102

Отличия августовских биосов (17-26.08.20) HUANANZHI от майского (20.05.20) от phants

Заводские bios HUANANZHI от 17.08.20, 26.08.20, 15.01.21 десктопные, со всеми вытекающими, например отключен ECC, не рекомендуется к использованию с разгоном серверной памяти, кроме того отсутствует пункт настройки таймингов! В биос от 26.08.20 и 15.01.21 и более поздних также Command Rate (CR) стабильно 3T (CR3) независимо от настроек BIOS! Кроме того следует иметь ввиду, что некоторые пользователи при прошивке bios от 17.08.20 окирипчивали плату - плата зависала на пост коде 19 (Pre-memory South-Bridge initialization is started). В часности окирпичивание подтверждают phants и miyconst и другие пользователи. Обычно такой посткод возникает при проблемах MЕ регионом. Думаю проблема в кривом отключении ME региона в биосе от 17.08.20, хотя в этом биосе также присутствует кривой модуль, что исправлено в версии Кошака. В биос 13.12.21 вернули ECC .... Они биос под майнинг допиливали... А ECC очень желателен для майнинга как для любого сервера. С официального сайта Description : Optimize ECC above 4G uffi network card

В биосах от iEngineer для плат HUANANZHI rev.1 модуль CSM не работает (системный диск должен быть GPT, а видекарта поддерживать UEFI), но режим UEFI работает более адэкватно. Если у вас видеокарта не стартует в режиме UEFI, и обновление биоса видекарты не помогло, можете попробовать биос от iEngineer, некоторым это помогло решить проблему. Также некоторым прошивка биос от iEngineer, помогла решить проблему работы видекарты в PCI-E 1.0. Оригинальные биос от iEngineer можно прошить и без программатора, например через FPT, но полный откат только программатором!!! На биосе для x99z v102 CSM работает

ВНИМАНИЕ В БИОСЕ ИНЖЕНЕРА x99-TF (F8) CX99DE27-EARLY.BIN ПО УМОЛЧАНИЮ ЧАСТОТА ПАМЯТИ 2400 и соотвествующие тайминги

Bios от 25.05.20 лучший заводской и полноценный серверный биос для плат HUANANZHI первых ревизий.

ВНИМАНИЕ!!! Версии BIOS для плат HUANANZHI REV 2.0 можно смело шить на более ранние ревизии, а биосы от плат HUANANZHI первых ревизий, без программатора, шьем на REV 2.0 ТОЛЬКО с исправленым table VSCC, которые есть в шапке ниже.

ИЗВЕСТНЫЕ ПРОБЛЕМЫ КОНКРЕТНЫХ ВЕРСИЙ BIOS

Ниже сами BIOS

BIOS (UEFI) для разных плат от Koshak1013 (phants) (Гитхаб Кошака)

BIOS от iEngineer для плат HUANANZHI X99-F8, X99-TF, MACHINIST X99Z V102, Jingsha x99 dual BQ36

Коллекция оригинальных (заводских) биосов для китайских плат x99 плюс обзоры от Miyconst

Внимание REV. 1.2 HUANANZHI полностью рандомная, по этому, что шить спрашиваем на форуме, указывая марикровку микросхемы биос, мультиконтроллера, аудиокодека!

HUANANZHI rev. 1 (nuvoTon nct5532d)

БИОС x99-TF iEngineer CX99DE27 от 25.11.20 с разлочеными регионами от v111
БИОС x99-TF iEngineer CX99DE27-Early от 03.12.20 с разлочеными регионами от v111
BIOS Koshak1013 (phants) HUANANZHI X99-TF X99-F8 X99-T8 v007 от 25.05.2020 с исправленым Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS с помощью Ultimate Patcher Tool от Nalex ver. 2.2

Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2

BIOS Koshak1013 (phants) v007 HUANANZHI x99-TF, x99-F8 x99-T8 rev. 1 (nuvoTon nct5532d) с анлоком и андервольтингом с исправленым Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS патченные Ultimate Patcher Tool Nalex ver. 2.2

HUANANZHI rev. 2.0 (nuvoTon NCT5567D-B)

Какие биосы (временно) можно шить на x99-T8 rev. 2.0

BIOS iEngineer HUANANZHI X99-TF rev. 2.0 c nuvoTon NCT5567D-B от 24.11.2021 с разлоченными регионами и кодеками ALC883, ALC887 и ALC888 Nalex
BIOS iEngineer HUANANZHI X99-F8 rev. 2.0 c nuvoTon NCT5567D-B от 11.09.2021 с разлоченными регионами и кодеками ALC883, ALC887 и ALC888 Nalex
BIOS Koshak1013 (phants) HUANANZHI x99-TF x99-F8 x99-T8 v007 от 25.05.2020 с исправлеными verb table (ALC883, ALC887 и ALC888), table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128), Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS с помощью Ultimate Patcher Tool от Nalex ver. 2.2

Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex

Полезные ссылки и дополнительные материалы

Сайт YouTube канала Технопланета с ссылками на материнские платы платы и другие комплектующие с AliExpress
Ресурс xeon-e5450.ru с хорошим описанием китайских плат на данном сокете
Xeon Live
https://vk.com/huanan_x79, https://vk.com/id2485616 (оно же в другом формате https://vk.com/@2485616)
Guide2011-3 на GitHub
Магазин HUANANZHI Official Store на aliexpress
Сайт HUANANZHI
Сайт JINGSHA
Драйвера huananzhi
Установка/обновление драйверов, через интернет. IObit Driver Booster
Программа для расчета мощности блока питания
Инфо по процессорам Xeon E5. Сравнение, спецификации
Сравнение производительности в играх по всем популярным xeon v3 с активированным турбо хаком от mik-gambit
Тест термопрокладок, для замены на VRM
Инструкция по обновлению драйвера NVMe контроллера
Конвертация MBR в GPT, в Windows 10
Программа диагностики Intel® Processor Diagnostic Tool
Системные ограничения на количество ядер (>64)

Рекомендуемые YouTube каналы

ТехноПланета
Miyconst
Купи дёшево
Artem Browser
Hard Test
Cifrograd
BEN4MARK
FPS с анлоком и без в играх 2678+RX580 на канале v111

Сопутствующие товары

Радиаторы охлаждения VRM HUANANZHI X99 TF F8 T8
Радиаторы охлаждения VRM MOS для материнских плат серии X99 - HUANANZHI,Atermiter, Kllisre, Machinist и другиих от NV-Case Store
Оригинальные вентиляторы охлаждения VRM X99 (TF, F8, Т8, AD3)
Разветвитель разьема CPU_FAN
Разветвитель вентиляторов 4 pin без доп питания
Разветвитель разьемов USB 2.0
ПРОГРАММАТОР CH341A
Программатор EZP2019
"прищепка программатора DIP8"
"КРОВАТКИ" под микросхему биос и съемные микросхемы в корпусе DIP8
Wi-Fi и Bluetooth модуль в M2 слот
WiFi 5 - Bluetooth 5.0 M.2
Угловой переходник разьема USB 3.0 на переднюю панель
Радиатор для M.2 дисков
Радиатор побольше для M.2 дисков

Ремонт. Диагностика

ДАТАШИТЫ на nuvoTon nct5532d и NCT5577D
ДАТАШИТЫ XM25QH128AHIG MX25L12833F W25Q128FV W25Q128JV
ПРИМЕР ДИАГНОСТИКИ МОСТА (ЧИПСЕТА) НА ПЛАТАХ x99
РАСПИНОВКА LGA 2011-3
РАЗВОДКА МИКРОСХЕМЫ BIOS X99-TF
РАСПИНОВКА разьема jcom на китайских материнках
Схемы материнских плат. Где искать. Чем смотреть.
Схемы,дампы,мануалы,даташиты

Барахолка

Раздел для частных объявлений по продаже своих комплектующих только для участников форума. Принимаются объявления только по продаже б/у процессоров LGA 2011 v3, китайских материнских плат x99, ОЗУ DDR3 и DDR4, другие комплектующие можно указывать только как добавление к вышеуказанным. Только частные объявления по адекватным ценам никакой коммерции. Объявления значительно, превышающие цены на АлиЭкспресс публиковаться не будут. Для добавления Вашего объявления пишем кураторам темы, указываем наименование, состояние, цена, город, страна. Для продающих в связи с переходом на AMD услуга платная.

Барыги проходят мимо.

1. darckICE Серверная Samsung DDR3 16gb ECC REG 1333 Мгц.
3500р за штуку есть 10 штук. При покупке от 4ех 3000р за штуку.
Б/У снята с сервера hp. Стабильная работа в 4ех канале на частоте 1866 Мгц с таймингами 10-10-10-28.
Владивосток. Россия.
#77

2. VEugene
Продаю комплект вот такой:
https://aliexpress.ru/item/100500314818 ... 1667062299
Только камни 2666 v3
Состав:
HUANANZHI X99-F8D LGA2011-3
Xeon E5 2666 v3 - 2 шт.
Кулера для CPU - 2 шт.
8G DDR4 2133 REG ECC память - 2 шт.
128G M.2 NVMe SSD (китайский) - 1 шт.
Комплект был запасной, куплен целиком мной лично, заменены в нем только камни (изначально были 2690 v3)
Все проверено, запускается.
Цена 22000 руб.
В Москве.

ДОНАТ для разработки BIOS и S3TurboTool

ser8989 - поддержка сюда 5366-7два80-9045-9598 (МТС-Банк). Для Кошака Qiwi +7-902-два13-33-10 или 4276-6900-10два6-7273 (Сбербанк). Большое спасибо!

Telegram болталка

По вопросам заполнения шапки пишите в личку m026

У кого JINGSHA (Kllisre) X99-D8 с BIOS новее чем 15.04.2020 просьба поделится дампом.

При обращении на форум с проблемой не работоспособности или не стабильной работы вашей сисемы ОБЯЗАТЕЛЬНО указываем процессор, материнскую плату (ревизию) и ее чипсет, ОЗУ (разгон), наличие анлока и андервольтинга, дату BIOS и другие необходимые параметры. Учасники форума не обладают экстрасенсорными способностями!

Последний раз редактировалось m026 15.02.2024 18:11, всего редактировалось 877 раз(а).

Реклама
Партнер

ЗлойГеймер

Добавлено: 14.04.2025 22:48

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 24.12.2009
Фото: 187

tolya21, если поставишь проц 1660V3, то разгонишь ещё и память выше 2400.

_________________
Для увеличения производительности РС нужны только три вещи....

inostranec

Добавлено: 15.04.2025 0:21

[профиль]

Заблокирован

Статус: Не в сети
Регистрация: 15.07.2024

ЗлойГеймер,

ЗлойГеймер писал(а):

Или проц поставьте более высокочастотный на пример 1680V4.

Так он ничем не лучше, чем 2667 v4, ещё и дороже в 3-3,5 раза https://youtu.be/BW_OtWC7-tg

ЗлойГеймер писал(а):

есть альтернатива, 1660V3, разгон как по ядрам, так и по памяти выше 2400 и стоит не дорого.

х1,5 от того, что просят за 2667 v4, это "не дорого" ?

ЗлойГеймер писал(а):

если поставишь проц 1660V3, то разгонишь ещё и память выше 2400.

Точно ли? Здесь написано на китайских МП только 2400MHz https://e5450.com/socket-2011-3/e5-1600-v3/e5-1660-v3/ Кому верить?

tolya21

Добавлено: 15.04.2025 0:24

[профиль]

Member
Статус: Не в сети
Регистрация: 26.05.2005
Откуда: Москва

ЗлойГеймер писал(а):

tolya21, если поставишь проц 1660V3, то разгонишь ещё и память выше 2400.

Не поставлю. Не хочу приготовить жаркое.

inostranec

Добавлено: 15.04.2025 0:36

[профиль]

Заблокирован

Статус: Не в сети
Регистрация: 15.07.2024

tolya21 писал(а):

Не поставлю. Не хочу приготовить жаркое.

Он похоже просто издевается советуя купить кипятильник, сам сидя на ASUS RVE

vxz

Добавлено: 15.04.2025 4:39

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 12.05.2021
Фото: 30

inostranec писал(а):

Здесь написано на китайских МП только 2400MHz

Да как так-то )))

#77
https://forums.overclockers.ru/viewtopic.php?p=18341150#p18341150

Добавлено спустя 4 минуты 52 секунды:

inostranec писал(а):

Так он ничем не лучше, чем 2667 v4

QK3S (1660v4) будет лучше - https://my.world.taobao.com/item/540505827123.htm

Добавлено спустя 3 минуты 32 секунды:

alexKoder писал(а):

Плата с WB COOYES в биосе отображается как x99m3 чипсет c612. Возникла проблема со встроенным звуком на alc662, слетели драйвера, и в диспетчере устройств выскочило 98 ШТУК Unknown Device on High Defenition Audio Bus. Перепробовал все возможные драйвера, попробовал даже запуститься под linux, встроенного звука больше нет.

Отвал походу

Добавлено спустя 1 минуту 59 секунд:

tolya21 писал(а):

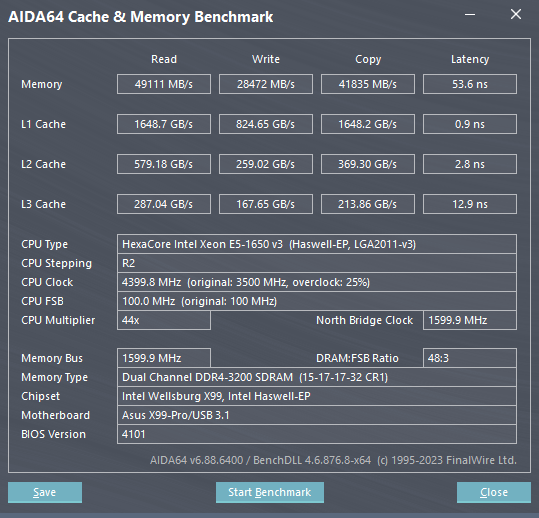

если на X99 поставить ДДР4 3200?

c i7 и на бренде - почему нет.

Добавлено спустя 35 минут 43 секунды:

inostranec писал(а):

Это не срабатывает, в предыдущих сообщениях писал об этом. Все равно снижает множитель на минимум, в простое и даже в игре прямо во время боев, где нагрузка на CPU низкая. Из-за этого подлагивания в браузере и в игре тоже наверное в какой-то степени может влиять, War Thunder не особо грузит ЦП, иногда успевает сбрасывать множитель. Впрочем, фризы происходят не в эти моменты, но все равно хотелось бы зафиксировать множитель, если это возможно.

Либо проц полудохлый, либо кто-то что-то навертел в бивисах в настройках режимов энергоэффективности (Advanced Power Management Configuration), помимо этого в окошечной оси отключают изоляцию ядра и через командную строку добавляют план питания - максимальная производительность (не путать с высокой).

_________________
Asus X99-АII 2697Av4 DDR4_256Gb_ECC RTX4070S
TAICHI X99 2697Av4 DDR4_128Gb_ECC RTX3070
14600KF Z790 DDR5_2x16Gb_7800CL34 RTX4080
7500F DDR5_6000CL28

inostranec

Добавлено: 15.04.2025 5:44

[профиль]

Заблокирован

Статус: Не в сети
Регистрация: 15.07.2024

vxz писал(а):

Либо проц полудохлый, либо кто-то что-то навертел в бивисах в настройках режимов энергоэффективности (Advanced Power Management Configuration)

Ну я там лазил... сбрасывал. Без изменений.

vxz писал(а):

помимо этого в окошечной оси отключают изоляцию ядра

Это по умолчанию отключено в 10-ке.

vxz писал(а):

через командную строку добавляют план питания - максимальная производительность (не путать с высокой).

Попробую
апд. Всё равно сбрасывает множитель, никакой разницы с "высокая производительность"

vxz писал(а):

Да как так-то )))

Тайминги жесть.

Ладно, бесполезно это всё, судя по всему. Всем спасибо за посильную помощь!

Придётся поменять как народный i3 12, чтобы наверняка. Они вроде дешевые нынче стали.

Последний раз редактировалось inostranec 15.04.2025 6:40, всего редактировалось 1 раз.

Saboteur-2

Добавлено: 15.04.2025 6:39

[профиль]

Member
Статус: Не в сети
Регистрация: 26.09.2021

KlausK, Skylake i7, вы уже задрали, да ещё и ссылочками на фконтактик.

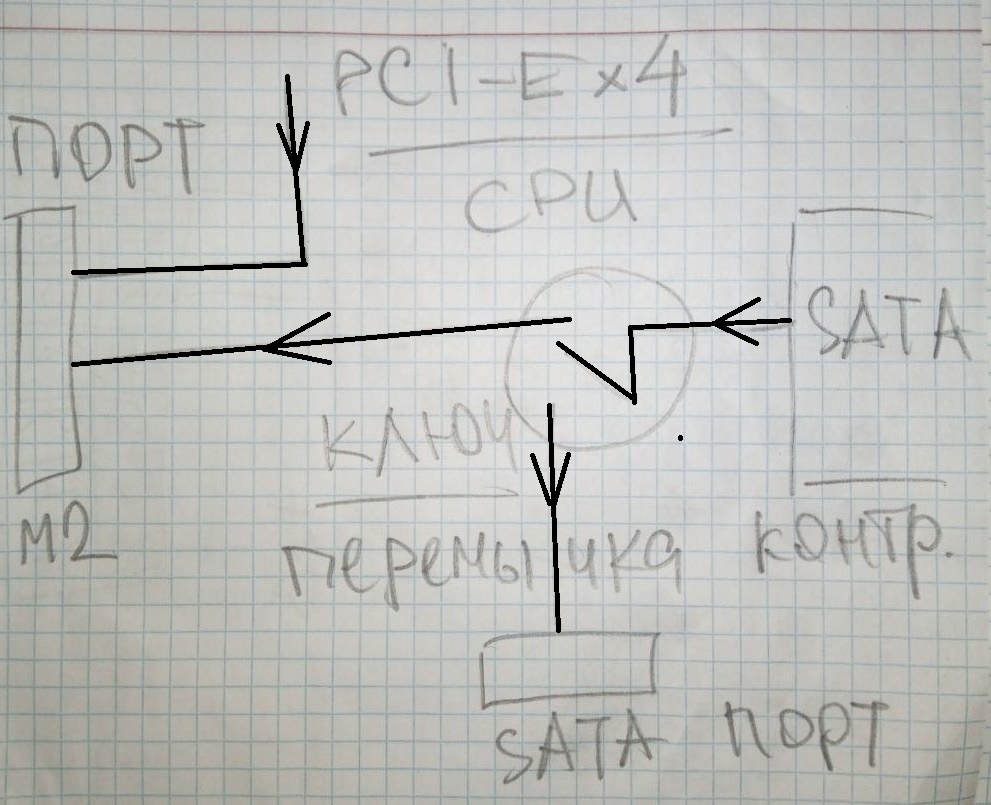

1) перемычки ни за что не отвечают.
2) отвечает за своё действие тот, кто эти перемычки поставил в то, или иное положение, т.е. - человек.
3) Возмите и уберите эти перемычки совсем и посмотрите, что у вас останется работать (во (!) будет для вас сюрпризом (сюрприз офигенный может быть)).

PS (вместо п.4): как мне нравится это молодое поколение... никто и ни за что не хочет отвечать. То у них контроллер отвечает. То - перемычки. А вот человек - ни за что. Техническая ошибка. А кто её допустил?..

PPS (вместо п.5): В наличие есть X99D4M4. С перемычками. Что мне с ней сделать и, что я в результате этих действий должен получить? Самое интересное это будет то (на конкретно взятой матери) при большом количестве портов на контроллере это то, что перемычками тупо SATA на М2 отрубается и только...

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

Последний раз редактировалось Saboteur-2 15.04.2025 7:24, всего редактировалось 1 раз.

El_Chamu

Добавлено: 15.04.2025 7:23

[профиль]

Member
Статус: Не в сети
Регистрация: 24.08.2022

vxz писал(а):

c i7 и на бренде - почему нет.

Да можно и на зионе, не принципиально

Вложение:

cachemem.png [ 91.77 КБ | Просмотров: 1972 ]

Alex_Ts

Добавлено: 15.04.2025 7:34

[профиль]

Member
Статус: Не в сети
Регистрация: 04.12.2019

inostranec Попробуйте следующие программы: bitsum highest performance для пресета максимальной производительности, park control для возможности запарковать все ядра, throttlestop чтобы включить clock mod 100%, set multiplier мксимальный, speed step.

ЗлойГеймер

Добавлено: 15.04.2025 10:29

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 24.12.2009
Фото: 187

inostranec, tolya21, ну так вы понакупили разного, а теперь пеняете, что у вас то того нет, то этого.

_________________
Для увеличения производительности РС нужны только три вещи....

inostranec

Добавлено: 15.04.2025 10:33

[профиль]

Заблокирован

Статус: Не в сети
Регистрация: 15.07.2024

Alex_Ts писал(а):

Попробуйте следующие программы: bitsum highest performance для пресета максимальной производительности, park control для возможности запарковать все ядра, throttlestop чтобы включить clock mod 100%, set multiplier мксимальный, speed step.

Спасибо, попробую разобраться.

ЗлойГеймер писал(а):

ну так вы понакупили разного, а теперь пеняете, что у вас то того нет, то этого.

Я ничего разного не покупал, собрал дешевый компьютер в основном для одной игры. Просто не повезло, сделал не тот выбор или что-то бракованное попалось. Ничего страшного, бывало и хуже

Skylake i7

Добавлено: 15.04.2025 10:36

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 12.04.2016
Откуда: Это Питер детка
Фото: 5

3.10. Переход на личности. 3.14. Мат. С учётом имеющегося активного предупреждения за аналогичное, предупреждение на месяц. Сообщение скрыто.

Saboteur-2 писал(а):

1) перемычки ни за что не отвечают.
2) отвечает за своё действие тот, кто эти перемычки поставил в то, или иное положение, т.е. - человек.
3) Возмите и уберите эти перемычки совсем и посмотрите, что у вас останется работать (во (!) будет для вас сюрпризом (сюрприз офигенный может быть)).

PS (вместо п.4): как мне нравится это молодое поколение... никто и ни за что не хочет отвечать. То у них контроллер отвечает. То - перемычки. А вот человек - ни за что. Техническая ошибка. А кто её допустил?..

PPS (вместо п.5): В наличие есть X99D4M4. С перемычками. Что мне с ней сделать и, что я в результате этих действий должен получить? Самое интересное это будет то (на конкретно взятой матери) при большом количестве портов на контроллере это то, что перемычками тупо SATA на М2 отрубается и только...

чел ты реально ебо бо ?? я для кого ссылку скинул , там рассказано для чего перемычки ??

Saboteur-2 писал(а):

1) перемычки ни за что не отвечают.

режим работы м2 сата либо м2 mvne , для соответствующих дисков
не отвечают :lol:

Добавлено спустя 6 минут 28 секунд:

Saboteur-2 писал(а):

PS (вместо п.4): как мне нравится это молодое поколение...

тупорылый старый идиот ??

Последний раз редактировалось I.N. 15.04.2025 19:07, всего редактировалось 1 раз.

alexKoder

Добавлено: 15.04.2025 11:06

[профиль]

Junior
Статус: Не в сети
Регистрация: 14.04.2025

KlausK писал(а):

Поддержку "Azalea" в Биосе попробуйте включить или отключить. При этом режим ACPI имеет значение.

Для этого модифицировал биос чтобы появился пункт Азалия, так как в стоковом пункт не отображался, попробовал во всех вариантах, все тоже самое.
С ACPI поигрался тоже, результата нет.
на плате написано ZX-X99D4M V1.21 в биосе написано x99d3.

Вопрос в том, что драйвера стояли карточка проработала день, а потом рассыпалась на 100 устройств)

заказал новый alc662 перепаяю, гляну что получится.

скрин диспетчера

https://disk.yandex.ru/i/Cxdy0tE_5H1ATA

Дополню: чип пришел с WB не рабочий(, но я нашел со старого ноута alc262 система его приняла и поставила дрова, правда звук не появился.
Попробую заказать кодек еще раз

так что проблема на 90% в неисправной микросхеме alc662

Дополню вдруг кому то пригодится: проблему решил заменой alc662 на исправный.

Последний раз редактировалось alexKoder 16.04.2025 11:18, всего редактировалось 1 раз.

Saboteur-2

Добавлено: 15.04.2025 19:59

[профиль]

Member
Статус: Не в сети
Регистрация: 26.09.2021

Skylake i7, вы путаете кислое с мягким.
Если бы nvme и sata использовали бы одни и теже контакты одного и того же разъёма, и не имели бы соответствующих ключей которые переключали бы режим работы порта М2, то тогда, да - выбирается работа порта этими самыми перемычками.
Но!!! Контакты для работы nvme и sata на порту м2 разные и такое переключение не нужно. Переключение нужно (повторяюсь) чтобы контроллер sata работал или с м2 или с портом sata на матери. ТОЧКА. И оно выполнено либо в виде электронных ключей или перемычками, как в нашем случае.

Вложение:

photo_2025-04-15_21-03-12.jpg [ 209.13 КБ | Просмотров: 1745 ]

Устройство на порту порту М2 может быть только одно и одновременная работа nvme и sata не предусмотрена, а поэтому и переключать его работу ну никак не нужно. Конечно же, если, какой-нибудь хитрый китаец не придумает переходную плату где будет порт pci-e и sata одновременно. Куда можно будет всё Это подключить одновременно и где всё ЭТО будет работать одновременно.

Skylake i7, а вот теперь, ты, за базар ответишь, или опять ссылаться будешь на перемычки?

Skylake i7, перемычки ни за что не отвечают - у них рота нет (говорить нечем).

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)

vxz

Добавлено: 16.04.2025 6:02

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 12.05.2021
Фото: 30

inostranec писал(а):

Придётся поменять как народный i3 12, чтобы наверняка. Они вроде дешевые нынче стали.

брать эти обрезки это шило на мыло.
7500f или 12600kf - минималка под игральню.
сейчас удобный момент для затарки железом.

7500f за 11К на алишке сегодня, магазин - PC Hardware Parts Store https://aliexpress.ru/store/1102988455?spm=a2g2w.detail.0.0.6d245f85wpDDNR

Добавлено спустя 3 минуты 7 секунд:

Alex_Ts писал(а):

bitsum highest performance для пресета максимальной производительности, park control для возможности запарковать все ядра, throttlestop чтобы включить clock mod 100%, set multiplier мксимальный, speed step.

это припарки мертвому, там либо полумертвое железо, либо кривой китайский бивис, либо это обновленная - т.е. ухудшенная ревизия материки от китайцев.

Добавлено спустя 1 минуту 35 секунд:

El_Chamu писал(а):

Да можно и на зионе, не принципиально

да забыл про них

_________________
Asus X99-АII 2697Av4 DDR4_256Gb_ECC RTX4070S
TAICHI X99 2697Av4 DDR4_128Gb_ECC RTX3070
14600KF Z790 DDR5_2x16Gb_7800CL34 RTX4080
7500F DDR5_6000CL28

inostranec

Добавлено: 16.04.2025 10:29

[профиль]

Заблокирован

Статус: Не в сети
Регистрация: 15.07.2024

vxz писал(а):

это припарки мертвому, там либо полумертвое железо, либо кривой китайский бивис, либо это обновленная - т.е. ухудшенная ревизия материки от китайцев.

Скорее всё сразу. Какой-то эффект плацебо имеется. Кажется. Иногда.

vxz писал(а):

брать эти обрезки это шило на мыло.

Мне хватит, старый я уже.

tolya21

Добавлено: 16.04.2025 11:14

[профиль]

Member
Статус: Не в сети
Регистрация: 26.05.2005
Откуда: Москва

vxz писал(а):

брать эти обрезки это шило на мыло.

Очень спорно. Мать Максан на H610 лежала за 4к на Яндекс маркете. 12100f - 4к. Докинуть памяти за 3-4 рубля и в играх точно любой Зеон соснёт. Потом можно будет какой-нибудь 12600kf запихнуть при желании.

Shark-Nkz

Добавлено: 16.04.2025 14:50

[профиль]

Member
Статус: Не в сети
Регистрация: 02.09.2019
Откуда: Новокузнецк

Пришла ультра бюджетная доска ZX-X99D4M4 V1.13 с ВБ (сейчас цена на неё 3331р). Артикул 245205735.
Есть два М.2 - один NVME, второй универсальный (4 перемычки).
Хаб C612 (конкретно ужаренный).

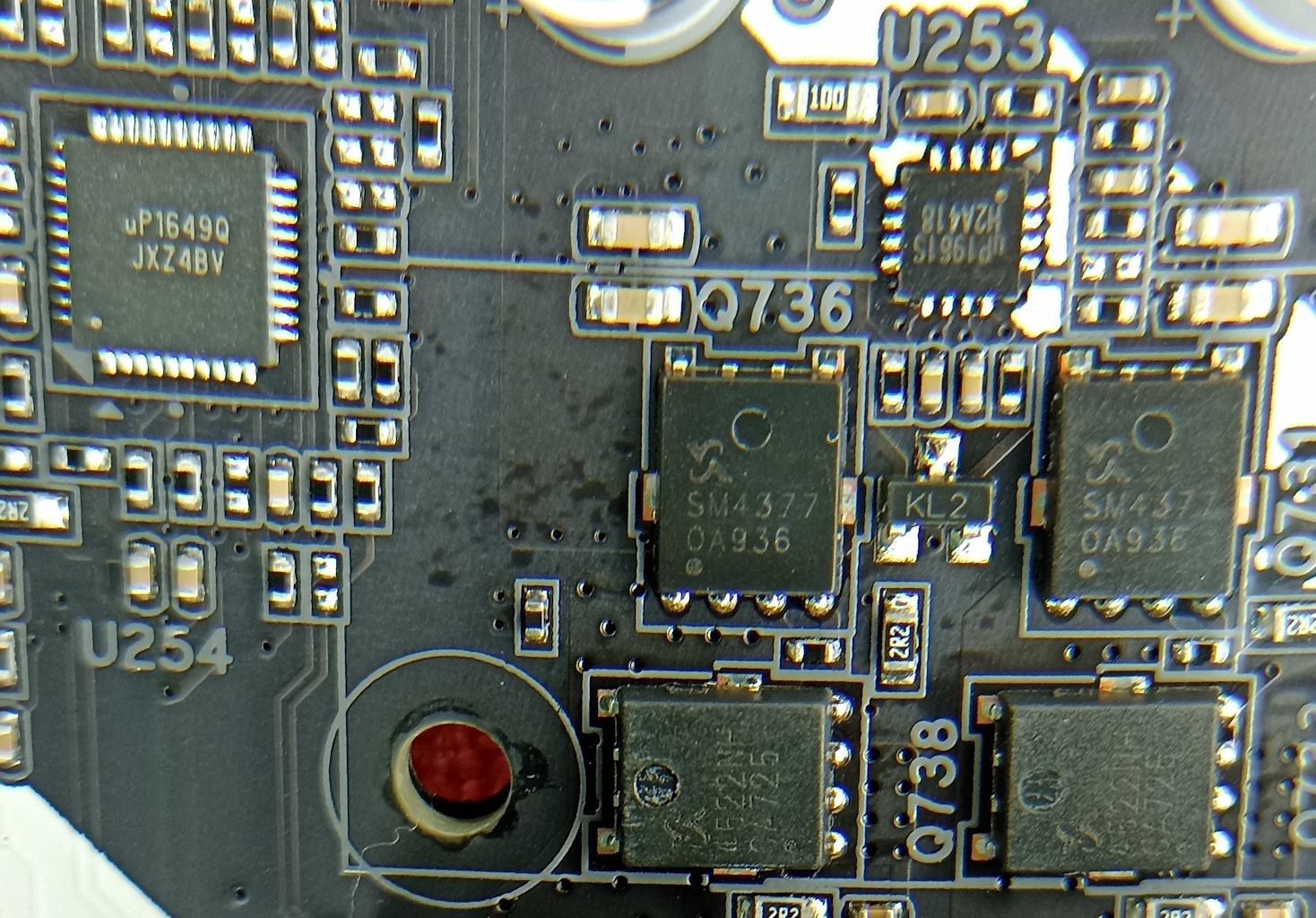

VRM 8 фаз (4 задвоенные, ШИМ 4-х канальный). Вертушек на радиаторе VRM нету.
Вроде как поддерживает 4-х канал памяти.
2 разъёма на 4 контакта под вентиляторы и оба мониторят обороты вертушек. Есть еще 3-х контактный разъём под системный вентилятор без мониторинга оборотов.

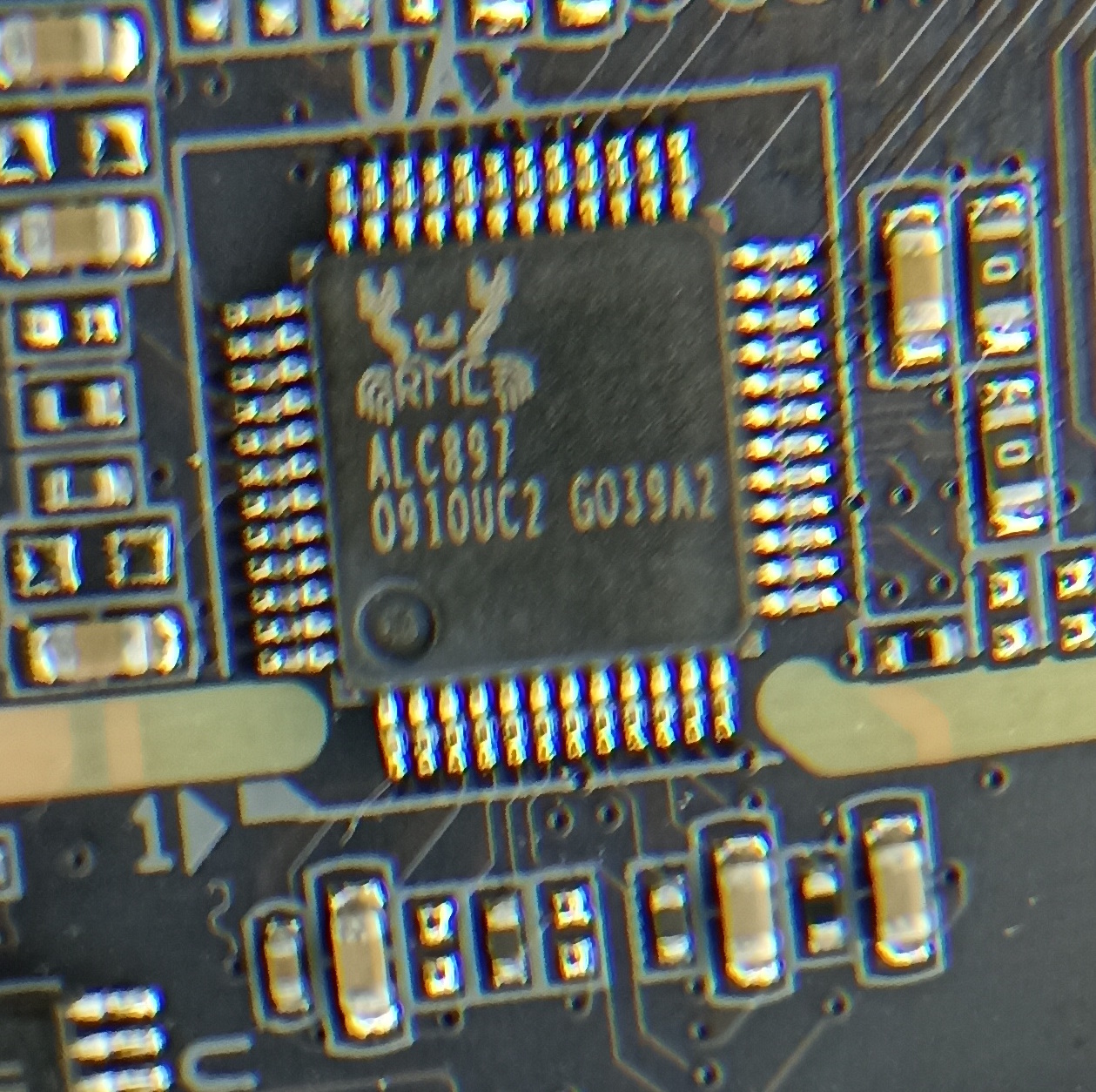

Звук ALC897. Мульт Nuvoton NCT5532D. Флэшка XMC 25QH128!
Пока я увидел только 2 минуса - нет таймингов в прошивке BIOS (данное меню скрыто) и фиговый смартфан (кулер на проце не хочет крутиться медленнее 1200 оборотов).

Короче, прилепил архив с оригинальным дампом BIOS и модифицированным мной (открыл тайминги). Проверить мод прошивку не успел еще. Спецы гляньте, я не накосячил?

Вложение:

Комментарий к файлу: открыл тайминги

noname-mod.zip [4.1 МБ]
Скачиваний: 25

Вложение:

Комментарий к файлу: stock

dump-bios.zip [4.1 МБ]
Скачиваний: 27

Вложение:

audio.jpg [ 652.79 КБ | Просмотров: 1395 ]

Вложение:

HUB-C612.jpg [ 511.37 КБ | Просмотров: 1395 ]

Вложение:

VRM.jpg [ 702.03 КБ | Просмотров: 1395 ]

_________________
MACHINIST x99 K9/E5-2667v4/4x8Gb DDR4ECC/2080Ti/M.2 NVMe 512Gb
MACHINIST x99 K9-D3/E5-2666v3/4x8Gb DDR3ECC/2060S/M.2 NVMe 500Gb

Последний раз редактировалось Shark-Nkz 17.04.2025 5:29, всего редактировалось 1 раз.

stockclock

Добавлено: 16.04.2025 16:46

[профиль]

Member
Статус: Не в сети
Регистрация: 06.01.2015

tolya21 писал(а):

Потом можно будет какой-нибудь 12600kf запихнуть при желании.

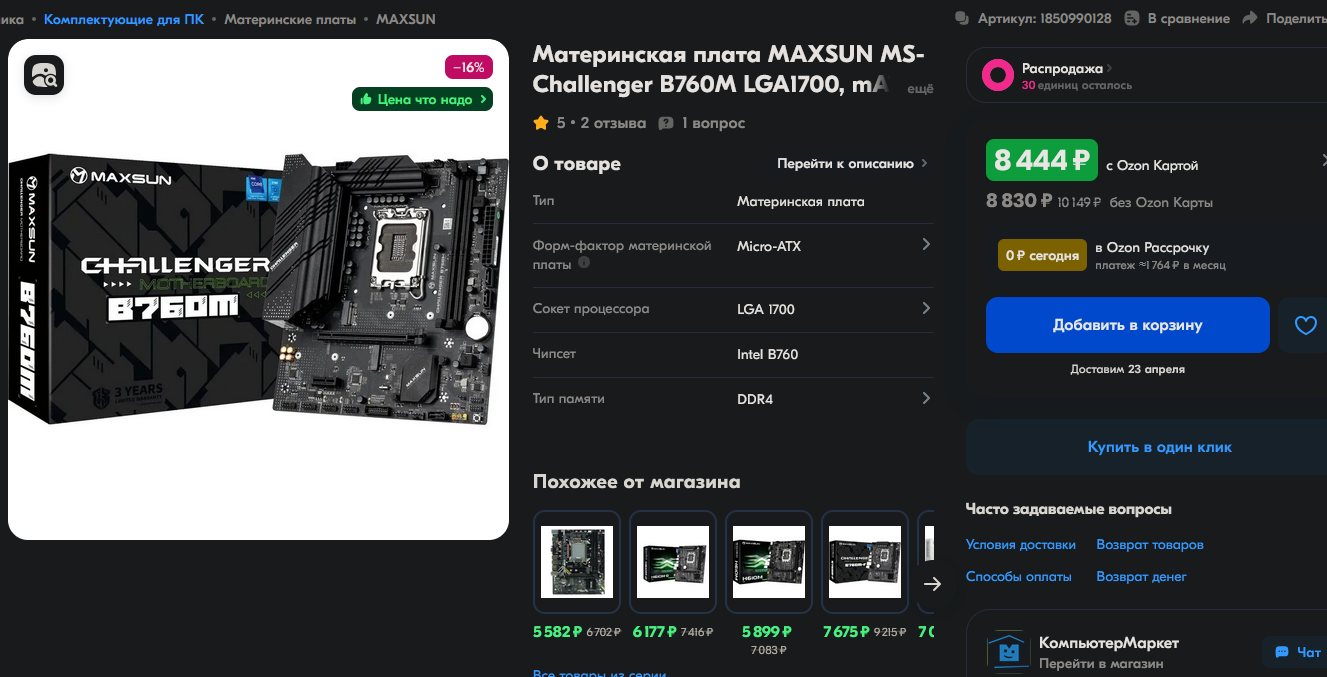

На плате за "4к" "какой-нибудь 12600КF" выжгет ВРМ. Ну или будет троттлить по питанию. Раза в 2 дороже будет стоить мать с нормальным охладом ВРМ. Брать что-то хуже этого - деньги на ветер

Вложение:

maxsun.png [ 417.3 КБ | Просмотров: 1395 ]

yadrik

Добавлено: 17.04.2025 0:20

[профиль]

Member
Статус: Не в сети
Регистрация: 03.10.2020
Откуда: ЗаМкадье

Shark-Nkz писал(а):

Короче, прилепил архив с оригинальным дампом BIOS и модифицированным мной (открыл тайминги). Проверить мод прошивку не успел еще. Спецы гляньте, я не накосячил?

Биос рабочий, на моей мп прошился без проблем. За аудио разъёмом можно увидеть название, скорее всего ZX_X99D4M4_V1.13

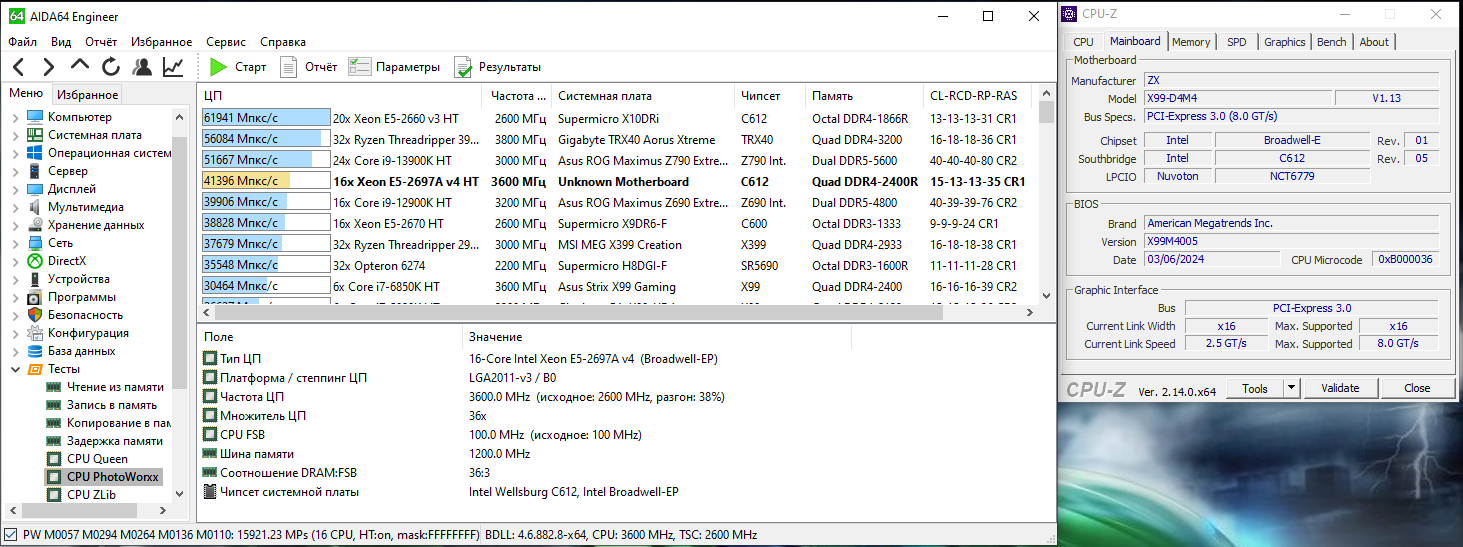

Не много его доработал. В VSCC Table поправил данные поддерживаемых микросхем flash, шина 100 и так по мелочи.

Вложение:

точечный рисунок.png [ 240.47 КБ | Просмотров: 1272 ]

Вложение:

ZX_X99D4M4_V1.13_NEW.zip [4.1 МБ]
Скачиваний: 42

_________________
JINGSHA D8I & DIP8: E5-2697Av4: MSI RTX 2070 Armor: 4X16Gb DDR4-2400 Samsung (M393A2G40DB1-CRC)

Новая тема /

Ответить

Сообщений: 56481 • Страница 2764 из 2825 • < 1 ... 2761 2762 2763 2764 2765 2766 2767 ... 2825 >

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа

Кто сейчас на конференции

Сейчас этот форум просматривают: felix007, kot_martovskiy и гости: 30

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
