В этой теме обсуждаются платы ASUS M5A9xx всех модификаций

При выкладке скриншотов не забываем ограничения накладываемы пунктом 3.12 правил конференции. А именно максимальный объем картинки (в тегах [img]url[/img]), - 150 кб; ширина 800 и высота 480 пикселей. В случае превышения размеров заменяйте картинки ссылками, с указанием их объёма.
Немного о том, как ПРАВИЛЬНО создавать скриншоты для выкладки в форуме: О выкладке изображений в собщениях в Конференции.

Так же не забываем соблюдать прочие правила конференции.

Около тематический оффтоп не забывайте оформлять тегом [off]. Прочий оффтоп в тематическом разделе недопустим и будет удаляться без предупреждения.

Полезная информация.

Обзор модельного ряда материнских плат ASUS на базе AMD970/990X/990FX:


Внимание! На платах второй ревизии отсутствует возможность открывать заблокированные ядра в процессорах AMD, то есть БИОС не поддерживает функцию Core Unlocker.

Обзоры:
Overclockers.ru - Обзор и тестирование материнской платы Asus M5A97
Overclockers.ru - Обзор и тестирование материнской платы ASUS M5A97 PRO
Overclockers.ru - Обзор и тестирование материнской платы ASUS M5A99FX PRO rev.2.0
ru.gecid.com - Обзор и тестирование материнской платы Asus M5A97 rev. 2.0
Easycom.com.ua - Обзор и тестирование материнской платы ASUS M5A97 EVO
Overclockers.ua - Обзор материнских плат ASUS M5A97 EVO и ASUS M5A99X EVO
IXBT.COM - ASUS M5A97 EVO и ASUS M5A99X EVO
AMD Bulldozer and Piledriver Overclocking Guide - Asus Motherboard

*Точки замера напряжений мультиметром на Asus M5A97(PRO), M5A99X EVO.
*Решение проблемы неопределения и незапуска некоторых винчестеров Samsung на платах Asus M5A9xx.
*Проблема сильного нагрева северного моста (и мосфетов) участниками темы решалась так: (примеры на фото)

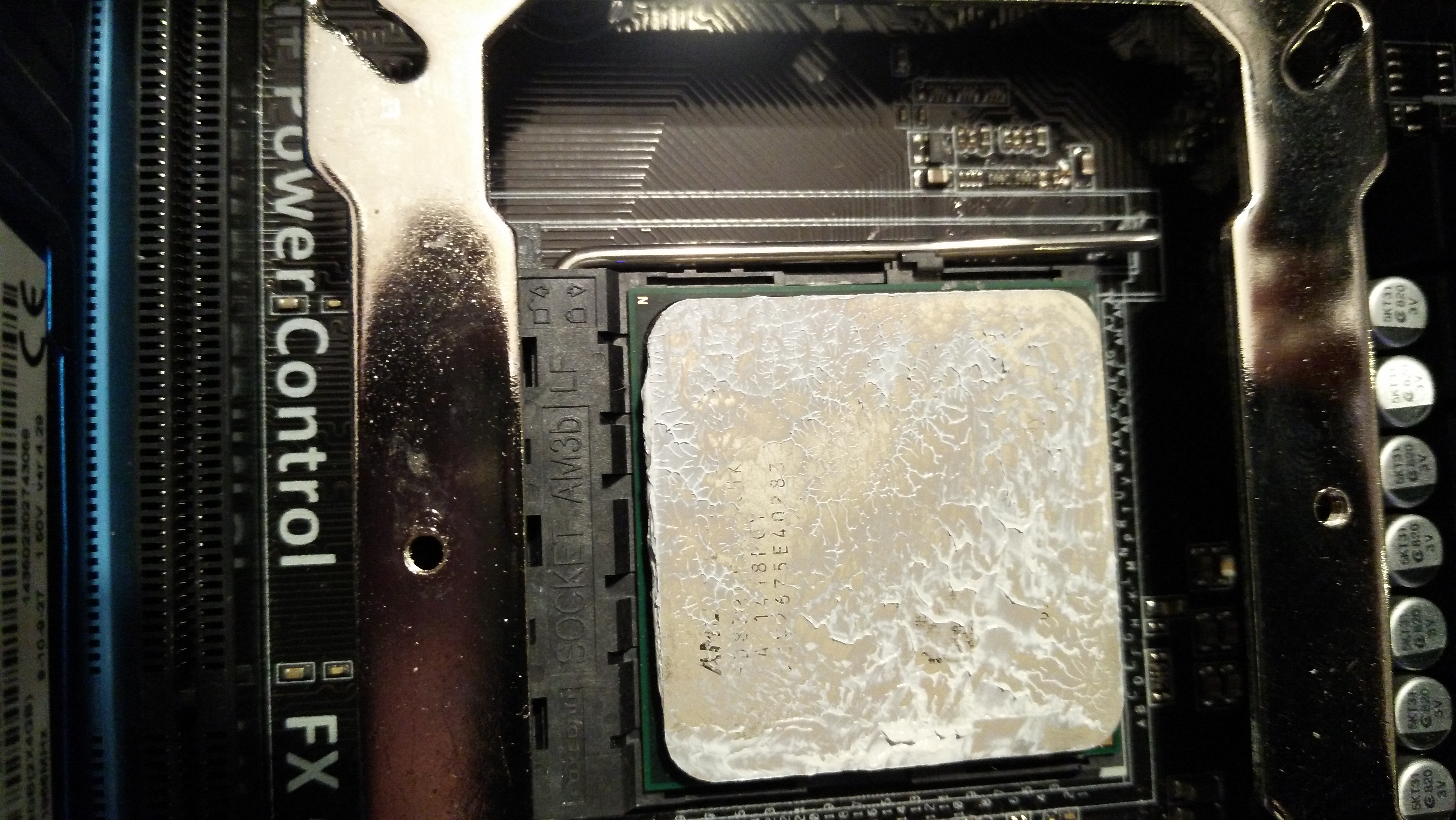

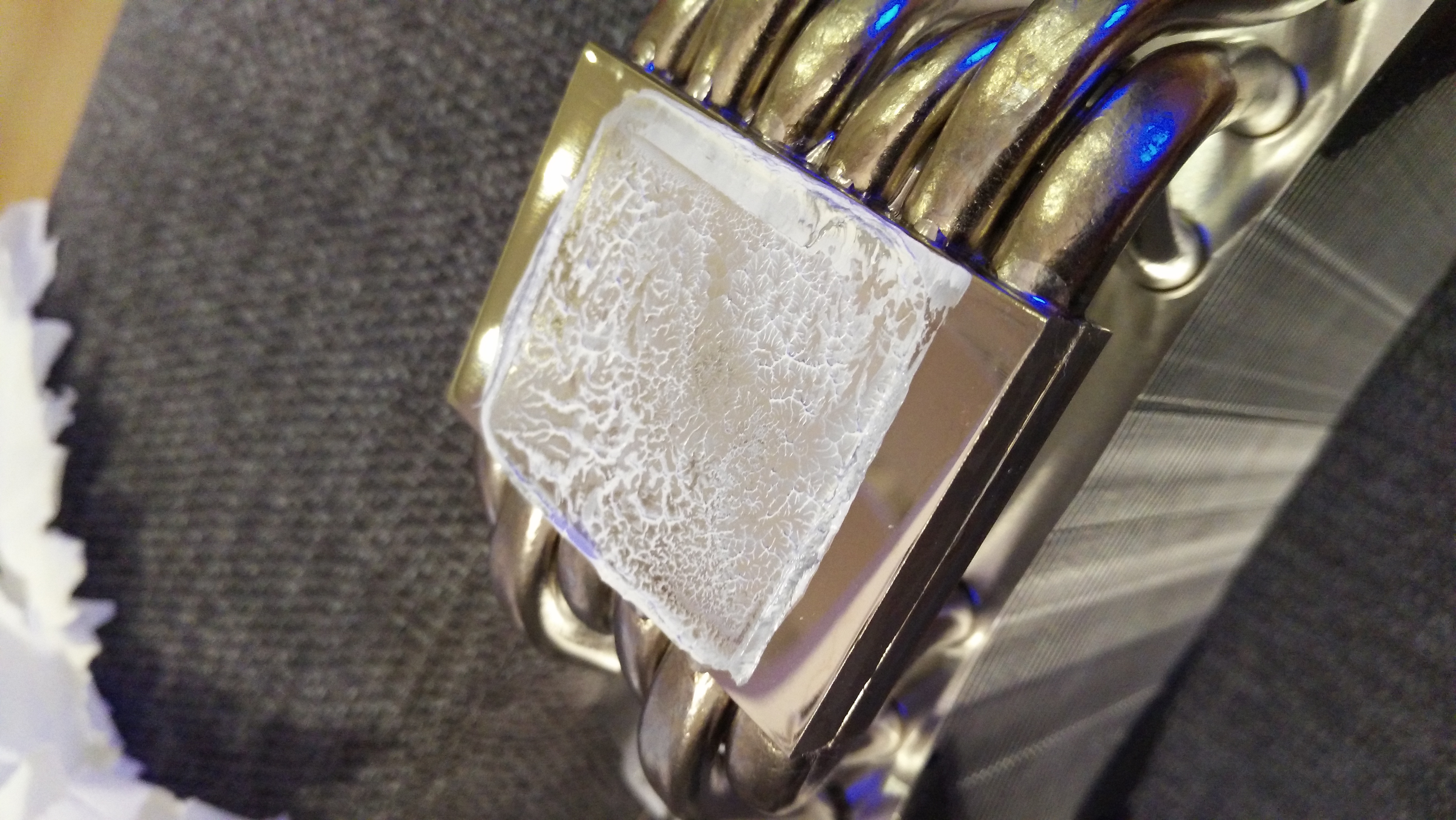

Отпечаток идеальный. Все ровно. Термопасты может быть чуть многовато, но не критично. Термопасты штатная от кулера.
Тут или действительно врм виноват или все же что то именно с камнем. Ибо штатная утилита и hwmonitor и биос показывают высокую температуру, а hwinfo64, при этом, температуру датчика напрямую из cpu показывает больше похожую на правду.

Добавлено спустя 3 часа 26 минут 51 секунду:
Меня больше волнует что проц по датчику матери 90грд, по датчику проца 70 грд, но тепловые трубки на ощупь хорошо если градусов 40-45... На предыдущем кулере (Zalman cnps 10x optima) было почти тоже самое.
Или кулер бракованный или так и должно быть или что? На коробке кулера гордо написано что он рассеивать должен 360Вт Ну при 1.35 и 4.7 никак там больше 360Вт нет. И до 200 то не должно доходить...
Но при старте LINX с 6М температура с 40 градусов в простое до 90 градусов скачет реально за минуту...

Это зря, комплектная Chill Factor первой версии довольно посредственная термопаста. Лучше MX-2, MX-4 взять.

Она там вроде второго поколения, да и не суть, 2 градуса разницы не 20 градусов веть Еще заметил, что когда проц начинает греться - вентилятор крутится на своих 1200 оборотах - выдувает теплый воздух, но вот основание и тепловые трубки все равно не сильно горячие. Кажется даже что воздух горячее трубок

Deadtruck
От брака, конечно, никто не застрахован, мне так с D14 когда-то не повезло. Может быть одна из теплотрубок не работает. Демонтируй кулер и проверь в горячей воде, погрузив туда радиатор и щупая трубки.

Кстати дельная мысль. Сегодня вечером домой приду - попробую...

Феном подуть на основание не лучше? Моментальный нагрев.

И разбирать ничего не надо...
Спасибо за подсказку...

Добавлено спустя 4 минуты 28 секунд:
Кстати, на EVO температуру VRM\SM только внешним термометром можно померить?

Добавлено спустя 5 минут 57 секунд:

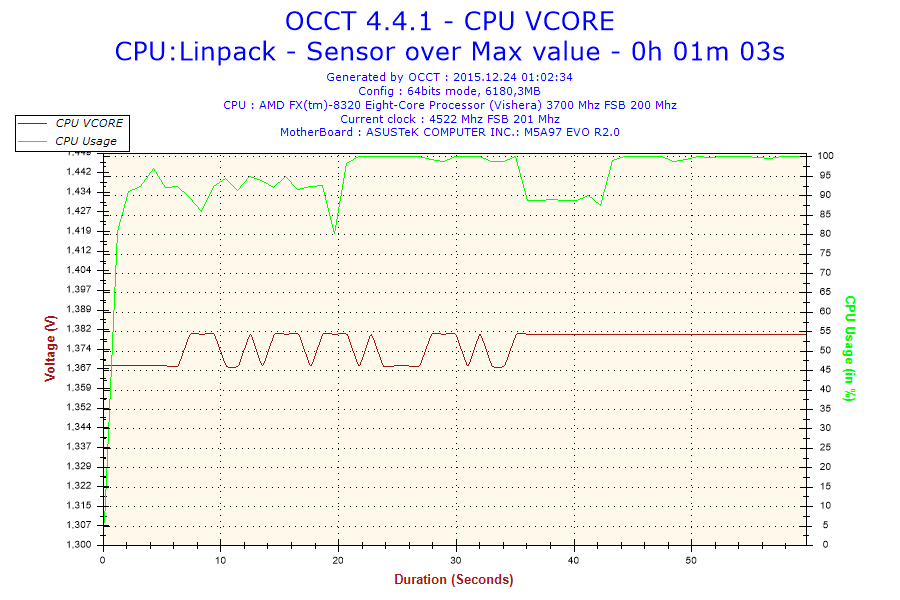

Тот же кулер, напруга проца сильно выше, а вот температуры сильно ниже... Причем кардинально ниже...

Добавлено спустя 7 часов 45 минут 34 секунды:

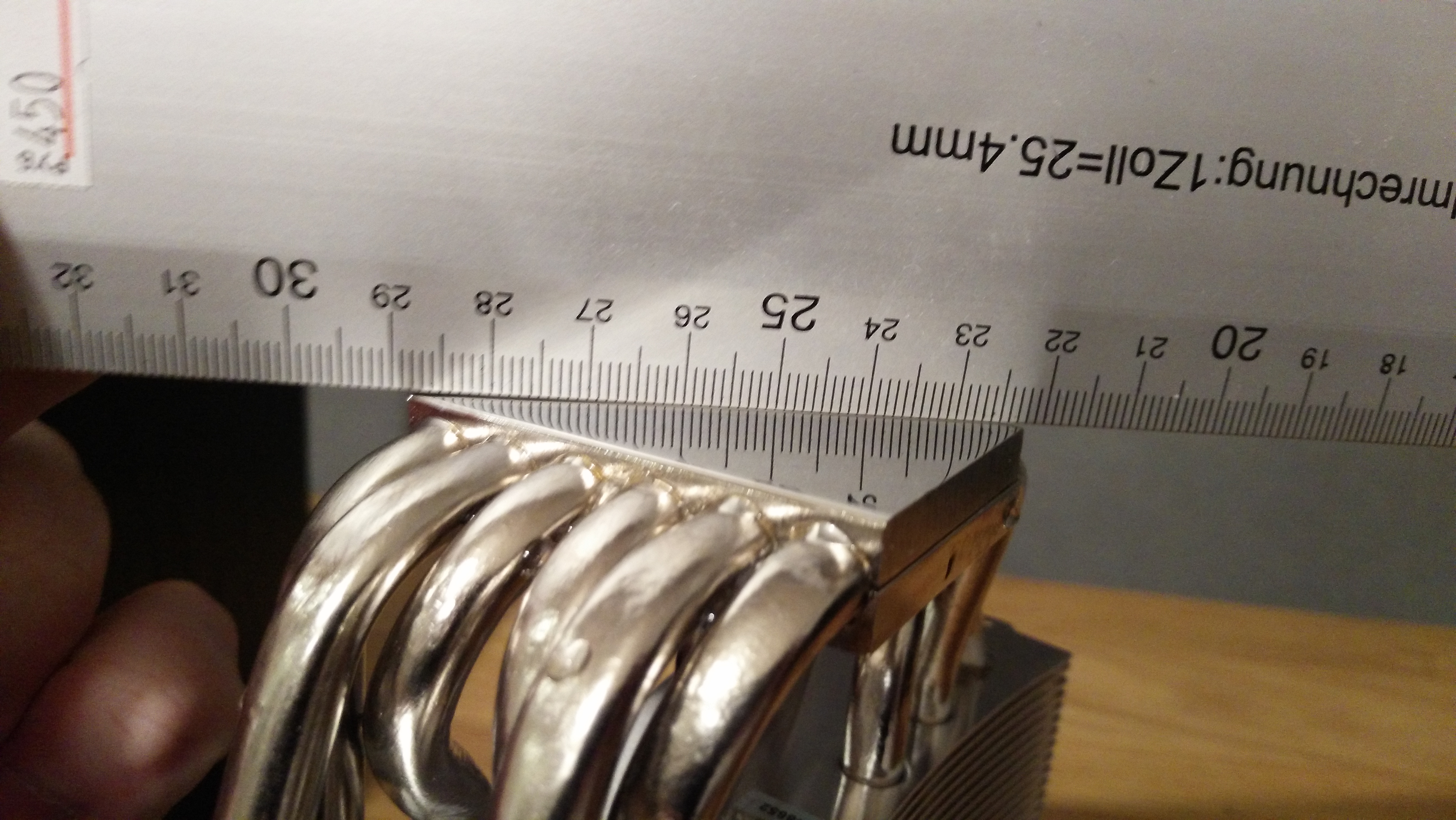

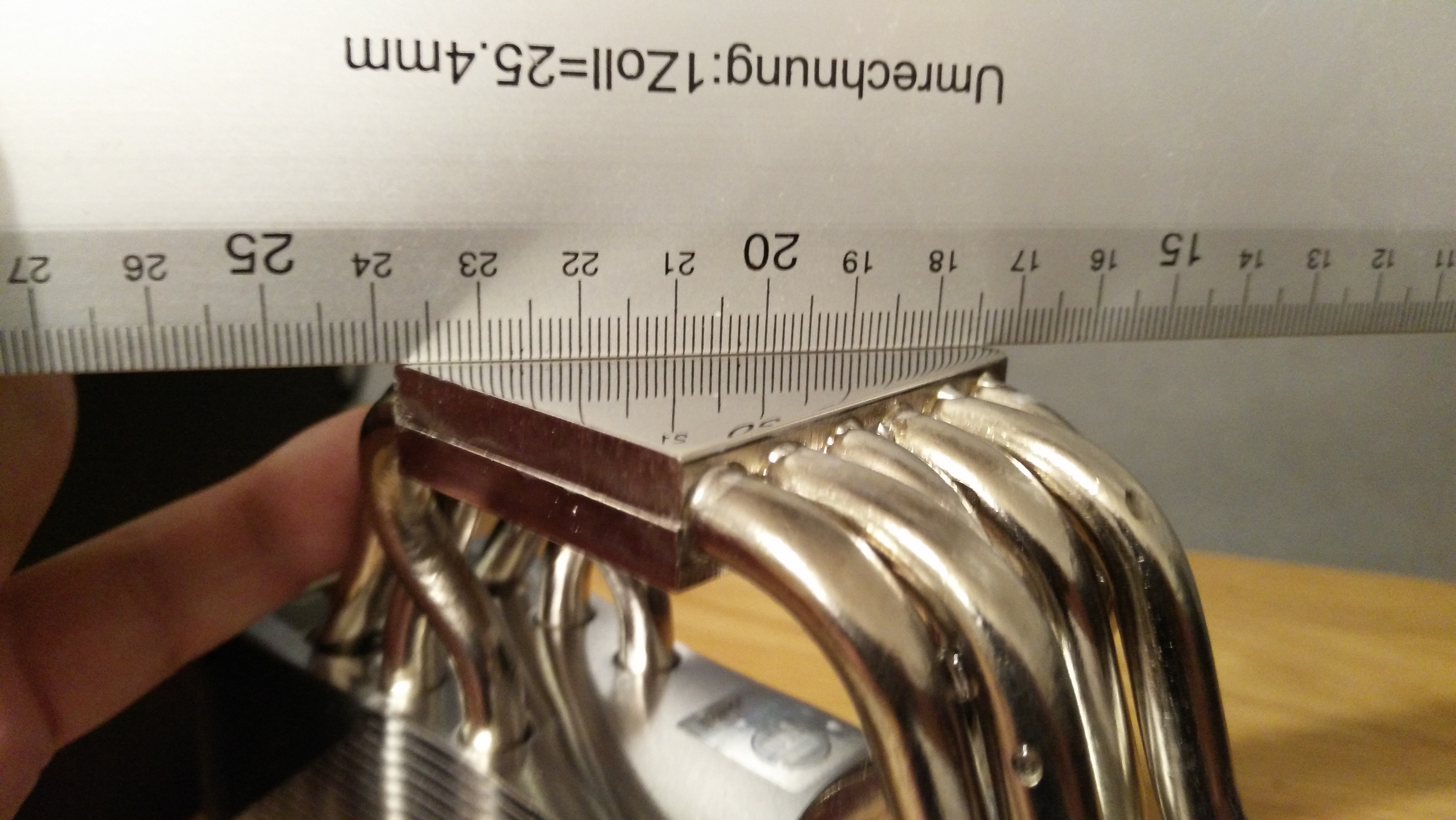

Пересобрал все еще раз. Проверил прижим. Проверил кривизну поверхности. Кулер почти идеально, процессор тем более. Поставил на VRM кулер...

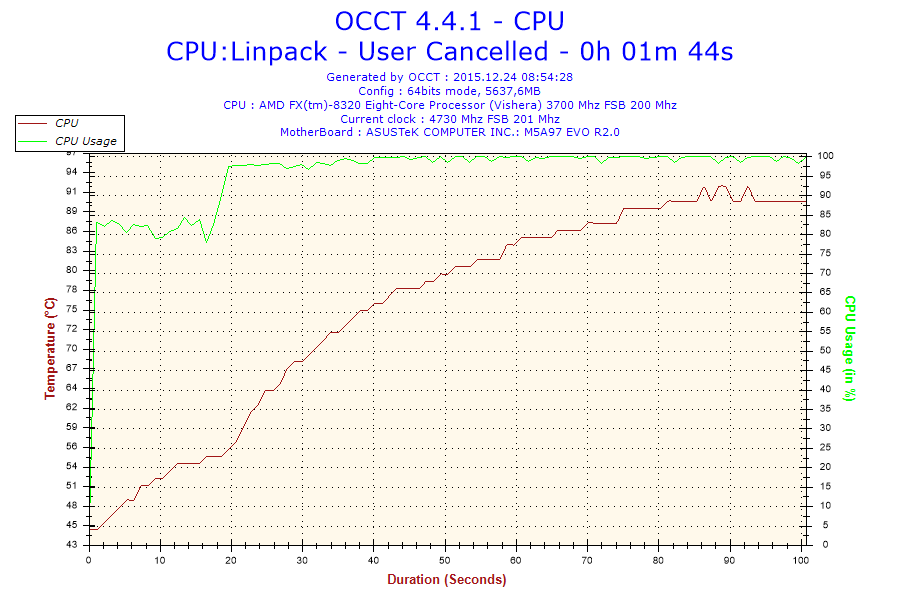

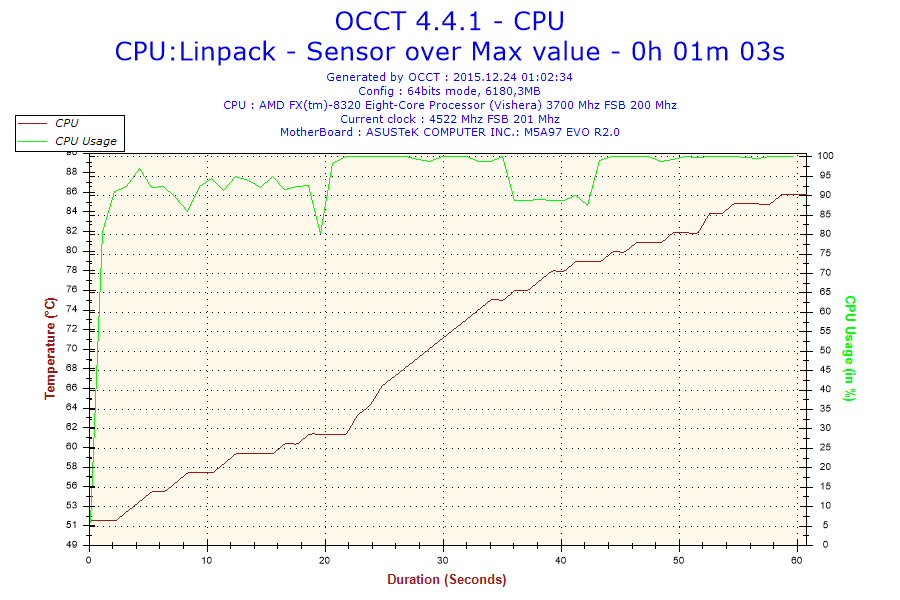

6Мб Linx за минуты полторы нагревает проц до 90грд и начинается троттлинг...

Deadtruck Какой кулер у вас?

Termalright true spirit 140 power

Добавлено спустя 2 минуты 19 секунд:

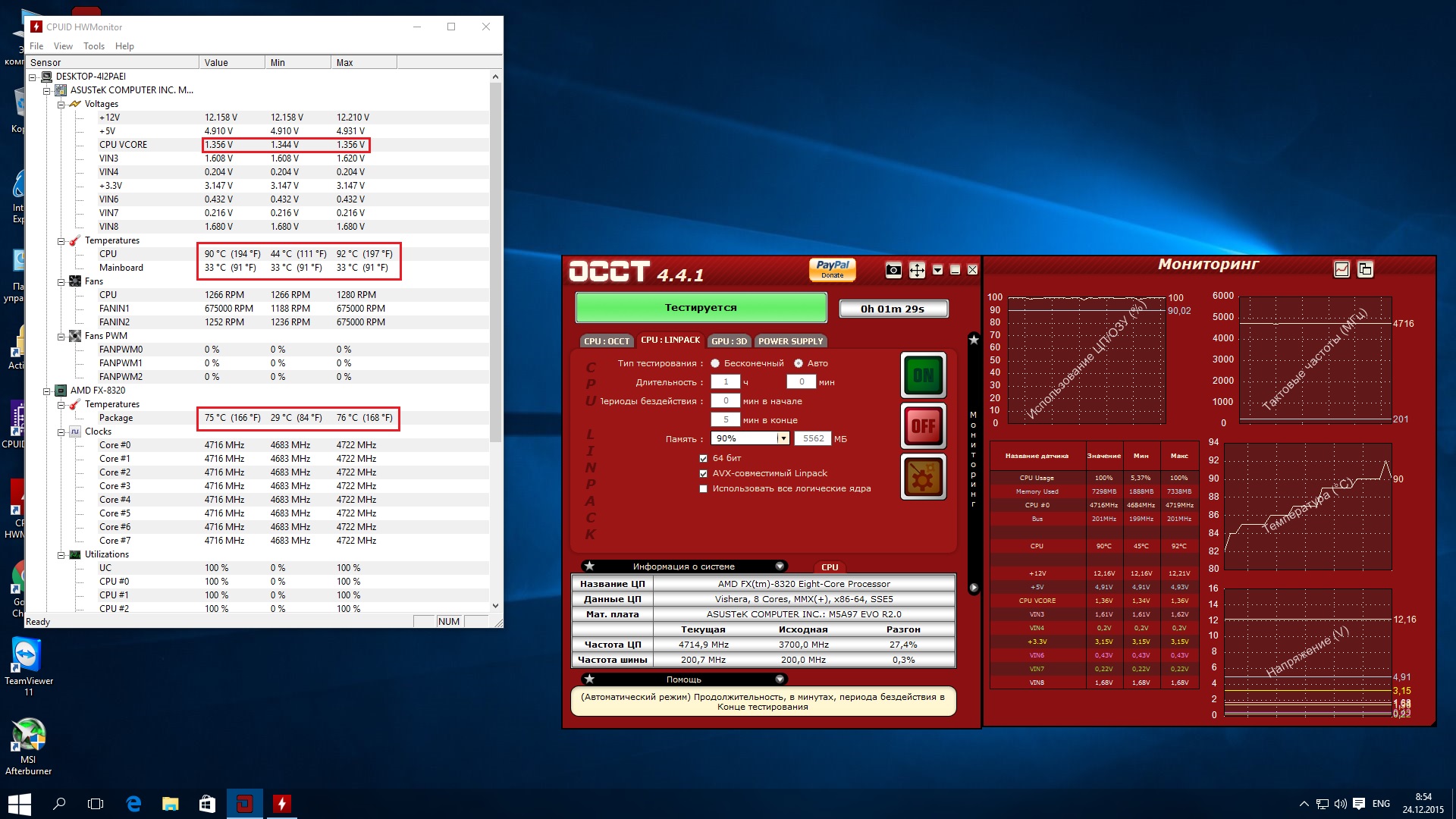

Температура датчика матери- 90градусов, а температура датчика процессора 60-65... Причём на другой матери было тоже самое... Может в процесс какой косяк. Не могу понять.

Deadtruck Покажите скриншот где у вас 90 градусов.

Оке. Сделаю позже. Сейчас комп занят.

Уважаемые форумчане, M5A99FX PRO R2.0.
Помогите память поднять до 2133. 4*4 Кингстон Генезис (1600) + ГиперХ(1866). На FM2 с тринити работали на 2400. Подскажите, где какой вольтаж поставить и тайминги (проходные).
Cpu 8350-4,5 при 1,4V; Cpu/nb 2400 mhz при 1,3V; ht - 2400 mhz. Если авто, то даже 1866 не стартует - в ручную тайминги поставил - дело пошло. Для 2133 и CL10 и CL11 пробовал - глухо.

007Shum Попробуйте начать с таймингов с 14-15 и вольтаж 1.65

Я бы не стал....выше 13 для 2133 вообще мало целесообразно. Задержки при значениях 14-15 значительно выше прироста частоты при разгоне относительно более низких частот. Частота должна компенсировать возросшие задержки чтобы при увеличивающейся ПСП данный более высокочастотный режим имел безоговорочное преимущество в быстродействии. Иначе - ПСП растет, а вот время доступа может оказаться ниже и преимущество будет не очевидным или его не будет вовсе. Учитывая что мы, говоря о скорости памяти, в принципе говорим об очень малом влиянии на общее быстродействие. Так что такой режим скорее всего будет заведомо менее скоростной.



007Shum Для начала... на каких таймингах работала память у тринити при частоте 2400? Был ли при этом разогнан CPU-NB? Сейчас когда КП встроенный разгон памяти больше от проца зависит а не от материнки...а тринити - более прогрессивное ядро. Не факт что сможете повторить разгон trininty на Phenom FX piledriver.

Для 2133 пробуйте 12-13 (так же можно поковырять и вторичные тайминги, типа tRFC, они тоже влияют на стабильность, правда в идеале было бы не плохо знать какие значения ставила мать в случае с процессором тринити) и напругу, как выше сказали - 1.65v... в принципе и до 1.7 можно, но только если есть толк (улучшается стабильность). То есть может быть так что до какого-то порога напряжение позволяет поднимать частоту, а потом ситуация вообще не меняется от прбавки напруги или напротив может даже стать хуже. Еще один момент - DDR3L чипы, которые сейчас нередко идут на обычных модулях ддр3 на повышение напряжения выше 1.5-1.55 вольт могут вообще не реагировать.

Добавлено спустя 7 минут 10 секунд:
Еще парочку

KT Ну так я имел ввиду начать с таймингов, если заработает, опускать до стабильных значений.
Deadtruck Вы в это время кулер пощупайте.

Щупал, не сильно горячий. Трубки тёплые, воздух сильнее тёплый.

11-13-13-32-2T при 1,65В, напряжение на nb накидывал, но какое уже не помню.
Если уйти от 2133, подскажите тогда под 1866 какой будет оптимальная частота cpu/nb и ht?

Deadtruck По идее оно при такой температуре должно выключится.

Нет, просто тротлить начинает....
На прошлой матери M5A97 LE R2.0 тротлинг начинался при 61 градусе.
У меня полное ощущение, что это не температура процессора, а VRM... Подумал бы что брак матери, но на прошлой матери было все тоже самое. Кулер вчера снимал, пробовал в горячую воду запихать. Мгновенно нагреваются и ребра и тепловые трубки все. А тут по датчику 90 градусов, а трубки не горячие даже. Больше похоже что реальную температуру показывает датчик "Package" из HWMonitor'а...
Про напряжение в 1.4-1.5 вообще можно и не думать...
Кулер на VRM корпусной поставил 120мм... На полных оборотах в 1200. ВРМ горячий конечно все равно, но рука терпит.
Посему у меня несколько идей:
1. Всетаки VRM или NB нагревают датчик на матери с которого, по идее, и снимаются эти высокие показатели
2. Внутри проца плохой контакт между кристаллом\крышкой. Но тут надо думать почему оно тогда в играх на напряжении 1.35 спокойно работает при 4.7Ггц. Скальпировал ли кто то 8320? Есть ли в этом смысл?
3. Плохая термопаста. В комплекте, судя по пакетику, первая версия Thermalright Chill Factor, а не вторая как во всех обзорах. По крайней мере цифры II на пакете нет. Просто Thermalright Chill Factor. Ну не может же термопаста так плохо проводить тепло? Это не термопаста тогда получается, а "анти термопаста"
4. Какие то глюки - как исправить ХЗ
