  _bot_
Прилепленное (важное) сообщение

Junior
Статус: Не в сети
Регистрация: 01.01.2011
Intel LGA1150. Помощь при выборе материнской платы (МП).

#77
F.A.Q

Базовые понятия:

Материнские платы LGA1150 совместимы только с оперативной памятью DDR3. При этом сохранениа обратная совместимость с системами охлаждения, рассчитанными на LGA1156 и LGA1155.

Контроллеров линий PCI-E присутствует два.

Основной находится в процессоре и обеспечивает 16 линий PCI-E 3.0 (с обратной совместимостью с 2.0 и 1.1). Эти 16 линий могут распределяться на один или несколько слотов (до трёх по схемам 16+0+0, 8+8+0, 8+4+4). В ряде случаев производителями применяются специальные мосты-расширители типа PEX PLX, которые поджключаются к 16-ти процессорным линиям PCI-E, а на выходе имеют до 48 линий PCI-E. Таким образом некоторые модели материнских плат формально имеют по несколько полноскоростных PCI-Express x16. Нужно заметить две вещи:
- NVidia блокирует SLI-совместимость для слотов x4;
- хотя суммарное быстродействие таких слотов не превышает "процессорных" PCI-E 3.0 x16, по-отдельности некоторый незначительный положительный эффект может иметь место в силу того, что в SLI/CF далеко не всегда всем видеокартам одновременно требуется вся пропускная способность, чем и пользуются мосты PEX, применяя интеллектуальную балансировку нагрузки.
Так что подобная хитрость имеет некоторый смысл.

Второй контроллер PCI-Express находится в южном мосте (чипсете) на материнской плате и обеспечивает 8 линий PCI-E 2.0, которые могут использоваться производителями как для подключения дополнительных контроллеров (например, сетевой подключается именно через одну из них), так и для размещения на плате дополнительных слотов PCI-E, как "коротких" x1, так и полноразмерных PCI-Express x16, к которым физически подходит всего 4 линии.
Но не нужно забывать, что шина DMI 2.0, играющая у Intel роль связи между процессором и набором системной логики, имеет пропускную способность всего 2 Гбайт/с в одну сторону, а помимо вышеупомянутых восьми линий PCI-E в кристалле набора системной логики расположены контроллеры шести портов SATA, двух десятков USB, подключен звук и т.д. Подробнее можно прочесть здесь.

Отдельным пунктом: в H81, H87, Z87, H97, Z97 нет поддержки старой шины PCI, а все слоты оной, что мы наблюдаем на материнских платах, реализованы дополнительными контроллерами-мостами PCIe-PCI от ITE и ASMedia. Но у оных есть проблемы совместимости, в результате чего далеко не всякая плата расширения в таком слоте заработает.

#77

Чипсеты:

Z97 Express содержит 8 линий PCIe 2.0, поддерживает шесть портов USB 3.0, а также шесть портов SATA 6 Гбит/с. Не изменив в нём физически ничего в сравнении с предыдущей версией чипсета Z87 Express, Intel переименовала его для маркетинговых целей в ходе продвижения архитектуры Haswell и поменяла базовую прошивку для того, чтобы можно было назвать этот продукт новым. Изменённая прошивка может понадобиться для будущей поддержки процессора Broadwell.

Z87 Express: Intel поддерживает разделение линий на контроллере PCIe 3.0 в сочетании чипсетов Z97/Z87 Express, и любой процессор может поддерживать одну карту с 16 линиями, две карты с восемью линиями или три карты в конфигурации x8-x4-x4 (в зависимости от компоновки материнской платы). Режим CrossFire рассчитан максимум на три видеокарты, а Nvidia позволяет объединить в SLI две видеокарты. Также доступны режимы RAID 0, 1, 5 и 10.

H97 Express приходит на смену H87 аналогично тому, как и Z97 сменяет Z87. Оба устройства поддерживают одинаковые модели процессоров и обладают схожим набором функций, однако может возникнуть необходимость в обновлении прошивки у нового чипсета для будущей поддержки процессора Broadwell.

H87 Express по сравнению с Z97 возможностей меньше из-за ограничения возможностей встроенного контроллера PCIe 3.0, который может работать только с одним устройством, а возможности разгона CPU при этом заблокированы. Впрочем, неофициально чипсеты H97/H87 Express могут быть разблокированы для разгона. Кроме того, Intel включает в свои материнские платы H97 или H87 с совместимой прошивкой программное обеспечение Small Business Advantage

Q87 Express к набору H87 добавлено несколько функций, ценных для систем корпоративного класса: VT-d, TXT, vPro.

Q85 Express: из функционала H87 Express убраны два SATA-порта и поддержка RAID. Чипсет поддерживает до четырёх портов SATA 6 Гбит/с.

B85 Express если сравнивать с Q85 Express, убрана поддержка четырёх портов USB 2.0 и двух – USB 3.0. Так что общее количество портов USB 2.0 и 3.0 составляет, соответственно, восемь и четыре.

H81 Express не хватает двух дополнительных разъёмов SATA и USB 3.0, в сравнении с B85 Express, то же самое касается двух линий PCIe 2.0 (у контроллера PCH их остаётся шесть). Наиболее дешёвый из всех чипсетов Intel LGA1150.

#77

Отличия Z97 от Z87:

#77

#77

Пару слов о возможностях разгона:

Разгон возможен только множителем. По шине (BCLK) потолок всего 103-105, реже 107 МГц. Изначально возможность разгона допускалась только для материнских плат на основе наборов системной логики Z-серии (Z87/Z97).

Фактически же, в результате ошибки, допущенной Intel, разгон возможен на всех наборах системной логики, вплоть до H81. Ограничение только одно: не на всех материнских платах производители реализовали данный функционал (к примеру, ASUS H81M-K). Хотя среди протестированных в Лаборатории overclockers.ru бюджетных материнских плат (искать в этом списке - на эту тему пишет только один автор), при условии обновления BIOS, не было ни одной, где возможность разгона отсутствовала бы. Отдельное ограничение: самый дешёвый процессор с разблокированным множителем, а именно "юбилейный" Pentium G3258, допускает установку частоты памяти на таких материнских платах не выше 1400 МГц (на Z87/Z97 такого ограничения нет)

#77

Личные рекомендации:

Покупка материнской платы не должна быть такой уж большой проблемой. Просто выберите процессор, чипсет, предпочитаемый форм-фактор и устройства расширения, а затем подберите материнскую плату, которая наиболее соответствует этим потребностям.

Если вы выбрали что-то отличное от полноразмерного корпуса ATX, то будьте готовы и к последствиям. Платы меньшего формата, подходящие к корпусам меньшего форм-фактора, часто имеют полностью интегрированные обычные чипсеты и не обеспечивают невероятный уровень производительности. Будьте готовы к наличию в конфигурации встроенных устройств, которые вам не понадобятся и могут быть отключены, но не расстраивайтесь, если приходится платить за ненужные вам функции, так как изготовленная под конкретные требования материнская плата может оказаться гораздо дороже, чем та, что сделана под потребности массового покупателя.

Может случиться так, что для установки процессора поколения Haswell Refresh придётся произвести обновление BIOS.

рекомендации по приобретению МП от комрада Saturn™:
ссылка

желающие приобрести плату на H81-чипсете, просьба обратить внимание на заметку I.N. по поводу разгона:
ссылка

ВНИМАНИЕ!!! При покупке материнских плат нижнего ценового сегмента, обратите внимание на ссылки ниже. Не в коем случае не подумайте, что тем самым искусственно создается ограничение от приобретения продуктов Gigabyte. Это всего лишь информация, дабы усведомить будущего покупателя с чем ему возможно предстоит столкнуться на ультрабюджетных моделях:
Материнские платы Gigabyte: игры с ревизиями и потребительскими характеристиками
Ревизии материнских плат Gigabyte - ищем отличия
Компания Gigabyte обманывает своих покупателей и попутно нарушает закон

#77

Тематические форумы по МП на основе LGA1150:

MSI на Intel Z87/Z97 LGA1150 "Haswell"
MSI B85-G43
ASUS LGA1150 на чипсете Intel Z87/Z97 (процессоры Haswell)
Материнская плата ASUS B85-PLUS (Intel B85 / LGA1150)
ASRock LGA1150 на чипсете Intel Z87_H87_B85/Z97 (процессоры Haswell)
Gigabyte на Z87 LGA 1150 - D3H,UD3H,UD4H,UD5H (Haswell)

#77

В данной ветке обсуждается только выбор МП на платформе LGA1150. Основываясь на общепринятых ПРАВИЛАХ КОНФЕРЕНЦИИ, все вопросы-ответы "вне темы" будут удалены.

FAQ всегда находится в стадии пополнения, поэтому если у кого имеется что-либо добавить / возможно исправить - пишите мне в ЛС, antiOVER.

_________________
Бот форума.

Последний раз редактировалось antiOVER 23.03.2015 1:43, всего редактировалось 23 раз(а).

Реклама

Партнер
  Volk53

Member
Статус: Не в сети
Регистрация: 12.06.2006
Откуда: новая Москва
Фото: 3
SL65
А что он даст этот разгон? Лишний гемор с охлаждением? Он и так бустит до 3.9 стабильно.
  ncix666666

Junior
Статус: Не в сети
Регистрация: 17.11.2014
Всем добрый вечер. Подскажите материнскую плату на чипсете z97 для процессора 4690к не больше 8-8,5 тыс. Просто курс улетел в далекие дали боюсь апгрейд накроется медным тазом. Склоняюсь к MSI Z97 PC Mate https://market.yandex.ru/product/10822282?hid=91020 или MSI Z97-G43 https://market.yandex.ru/product/10822281?hid=91020. Если есть более удачные варианты подскажите.
  cambala

Member
Статус: Не в сети
Регистрация: 13.03.2012
ncix666666
Я бы 43 брал. У неё дросселя получше и звук поновее. Хотя некоторые считают, что и первой достаточно.
  anpz

Member
Статус: Не в сети
Регистрация: 21.03.2008
интересует плата asus h87-plus
особенно волнует, как нагреваются у неё мосфеты, в разгоне и без.

уже не раз встречал платы, в т.ч. не самые дешёвые, у которых к мосфеты греются сильнее процессора.
например, http://www.overclockers.ru/lab/65693_3/ ... 97m-e.html
  vork777

Member
Статус: Не в сети
Регистрация: 13.09.2009
Откуда: Белгород
anpz писал(а):
уже не раз встречал платы, в т.ч. не самые дешёвые, у которых к мосфеты греются сильнее процессора.


В статье рассмотрена одна из самых дешевых плат, где сэкономлено на всем, берите пред топ и греться будет в пределах нормы.

_________________
i7-8700K/Noctua NH-D15/ASUS MAXIMUS X HERO/2x8Gb Samsung/Samsung 970 Pro 512 Gb, Samsung 860 P 512 Gb/MSI GTX 1070 Gaming X/FD Arc XL/Corsair HX-750i

  anpz

Member
Статус: Не в сети
Регистрация: 21.03.2008
vork777 писал(а):
берите пред топ и греться будет в пределах нормы.


в данный момент меня интересует именно asus h87-plus

"предтопы" вроде asrock z77 pro3 c обжигающими мосфетами и нулевым разгоном мне тоже попадались!
а вот ga-h81m-ds2v, напротив, оказалась лишь тёплой с !5 в пассиве!
ценовой сегмент в наше время может быть лишь ловкой ловушкой!
  vit2115

Member
Статус: Не в сети
Регистрация: 12.09.2013
Откуда: Р.Б. г.Витебск
Фото: 0
Всем привет! Тут нашел материнку Asus Z97-C по очень вкусной цене стоит ли ее брать? Что посоветуете и как она дружит с разгоном?
  Veqaaa

Member
Статус: Не в сети
Регистрация: 03.12.2014
vit2115 норм, средний разгон возьмет.

_________________
i3@4655, Asus Z170-A, ddr4 4200 MHz, gtx 1070

  vit2115

Member
Статус: Не в сети
Регистрация: 12.09.2013
Откуда: Р.Б. г.Витебск
Фото: 0
Спасибо буду брать.
  Veqaaa

Member
Статус: Не в сети
Регистрация: 03.12.2014
vit2115 в свое время стоял 3570к+p8z77-v lk - брал 4.4 легко. мп к среднячку ближе была

_________________
i3@4655, Asus Z170-A, ddr4 4200 MHz, gtx 1070

  vit2115

Member
Статус: Не в сети
Регистрация: 12.09.2013
Откуда: Р.Б. г.Витебск
Фото: 0
Ясно.Я не для себя а на продажу буду собирать комп.
  nainterlude

Junior
Статус: Не в сети
Регистрация: 22.07.2015
Всем доброго времени суток. Собираю пк, никак не могу определится с материнской платой.
Состав:
Корпус Zalman Z12+ (Куплен)
БП OCZ-ZS650W (В заказе)
Проц Intel Core i5-4690 Haswell
Видео планирую GTX 970
Оператива 8gb
Вот под это выбираю мамку, определился с фирмами - Asus или Msi. Выбор пал на MSI B85-G43, но прочитал в коментарии, что у нее только один выход USB на переднюю панель (На Z12 чпереди 2 USB 3.0 и 2 USB 2.0.). Так ли это? и если да то посоветуйте модели к которым можно присмотреться под мою сборку. Город Москва, цена желательно 6к, ну макс 7к.
  cambala

Member
Статус: Не в сети
Регистрация: 13.03.2012
nainterlude писал(а):
Так ли это?

Не так. Там 2 фронтальных 3.0 и 2 2.0.
  nainterlude

Junior
Статус: Не в сети
Регистрация: 22.07.2015
А что означает :
Разъемы на плате
- 2 x USB 2.0 connectors (1 из портов USB не распаян)
- 1 x USB 3.0 connectors
  cambala

Member
Статус: Не в сети
Регистрация: 13.03.2012
nainterlude
Ааа, понял, о чём вы. Это обсуждалось в профильной теме. MSI B85-G43 #11315342 - вот пост.
  nainterlude

Junior
Статус: Не в сети
Регистрация: 22.07.2015
cambala писал(а):
nainterlude
Ааа, понял, о чём вы. Это обсуждалось в профильной теме. MSI B85-G43 #11315342 - вот пост.

Значит без доп примочек не обойтись?
  cambala

Member
Статус: Не в сети
Регистрация: 13.03.2012
nainterlude
Ну если выводить раздельно 2 юсб 2.0 то нет. Вы посмотрите корпус, как там у вас всё сделано, может, там всего один коннектор для 2.0? В инете нашёл, что там у вас ещё 3.0 есть, а с ним проблем точно не будет.
  nainterlude

Junior
Статус: Не в сети
Регистрация: 22.07.2015
cambala писал(а):
nainterlude
Ну если выводить раздельно 2 юсб 2.0 то нет. Вы посмотрите корпус, как там у вас всё сделано, может, там всего один коннектор для 2.0? В инете нашёл, что там у вас ещё 3.0 есть, а с ним проблем точно не будет.


Вложения:

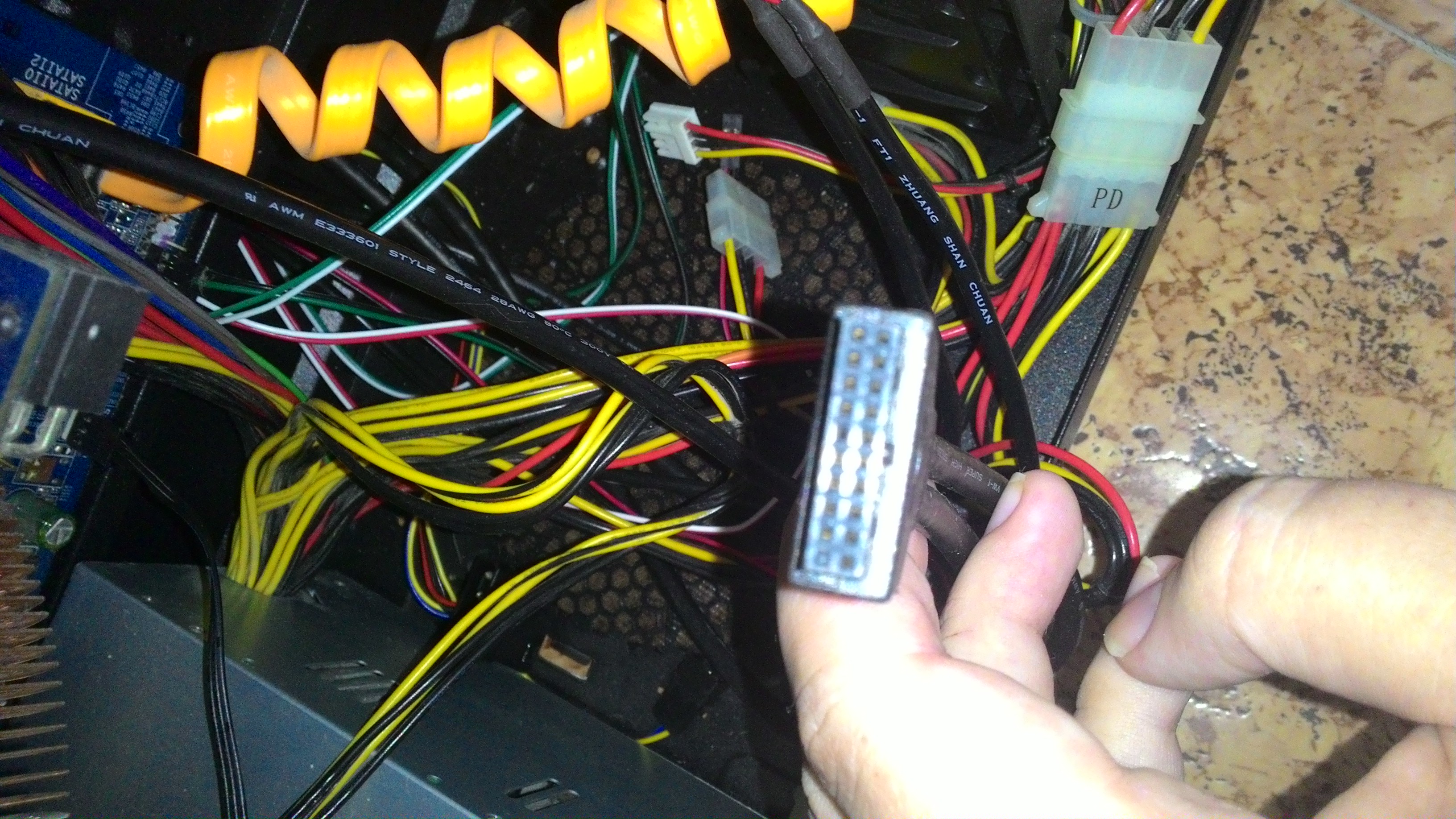

Комментарий к файлу: USB 3.0
P_20150901_121036.jpg [ 1.36 МБ | Просмотров: 2313 ]

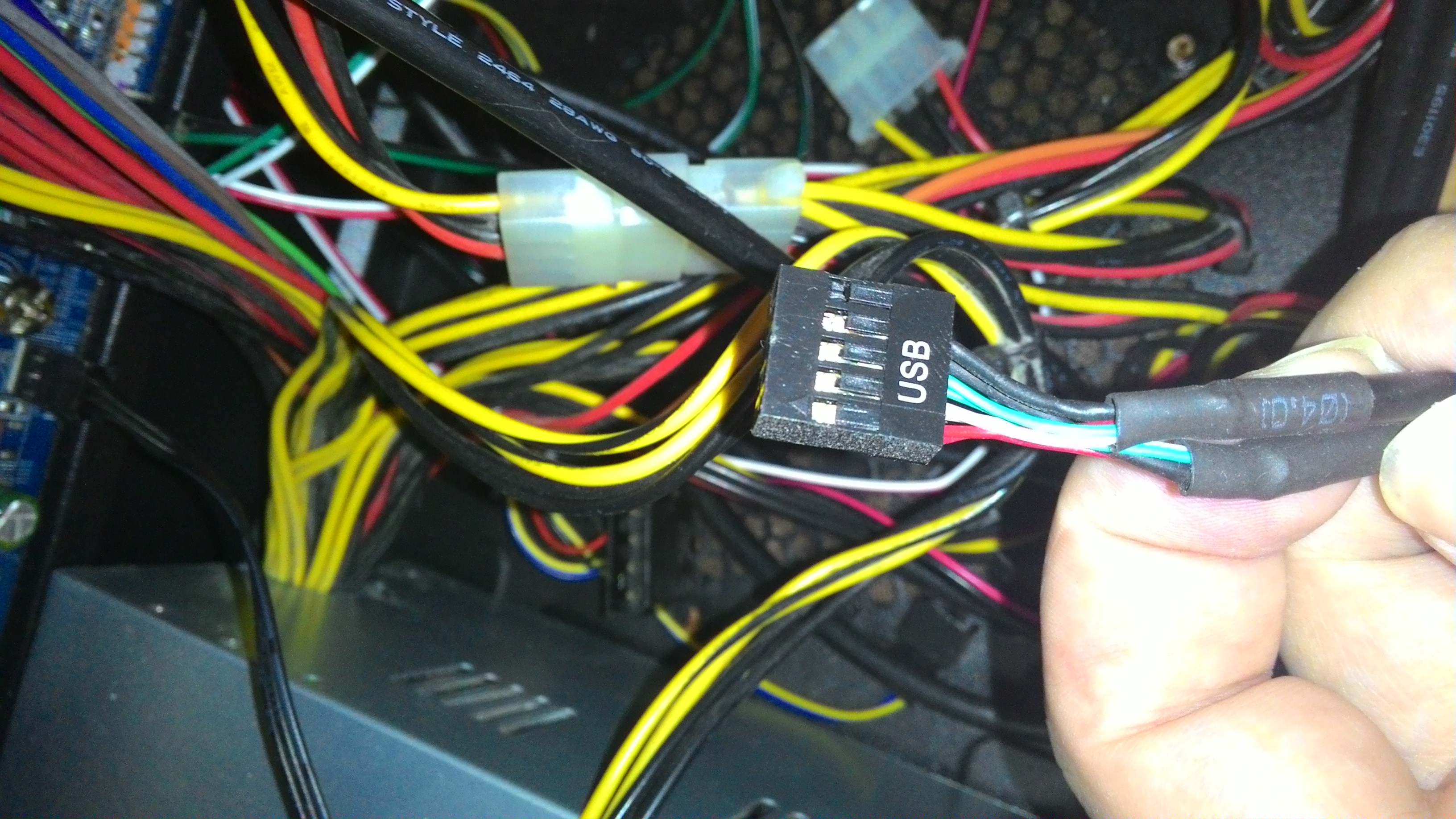

Комментарий к файлу: USB 2.0
P_20150901_120922.jpg [ 1.17 МБ | Просмотров: 2313 ]

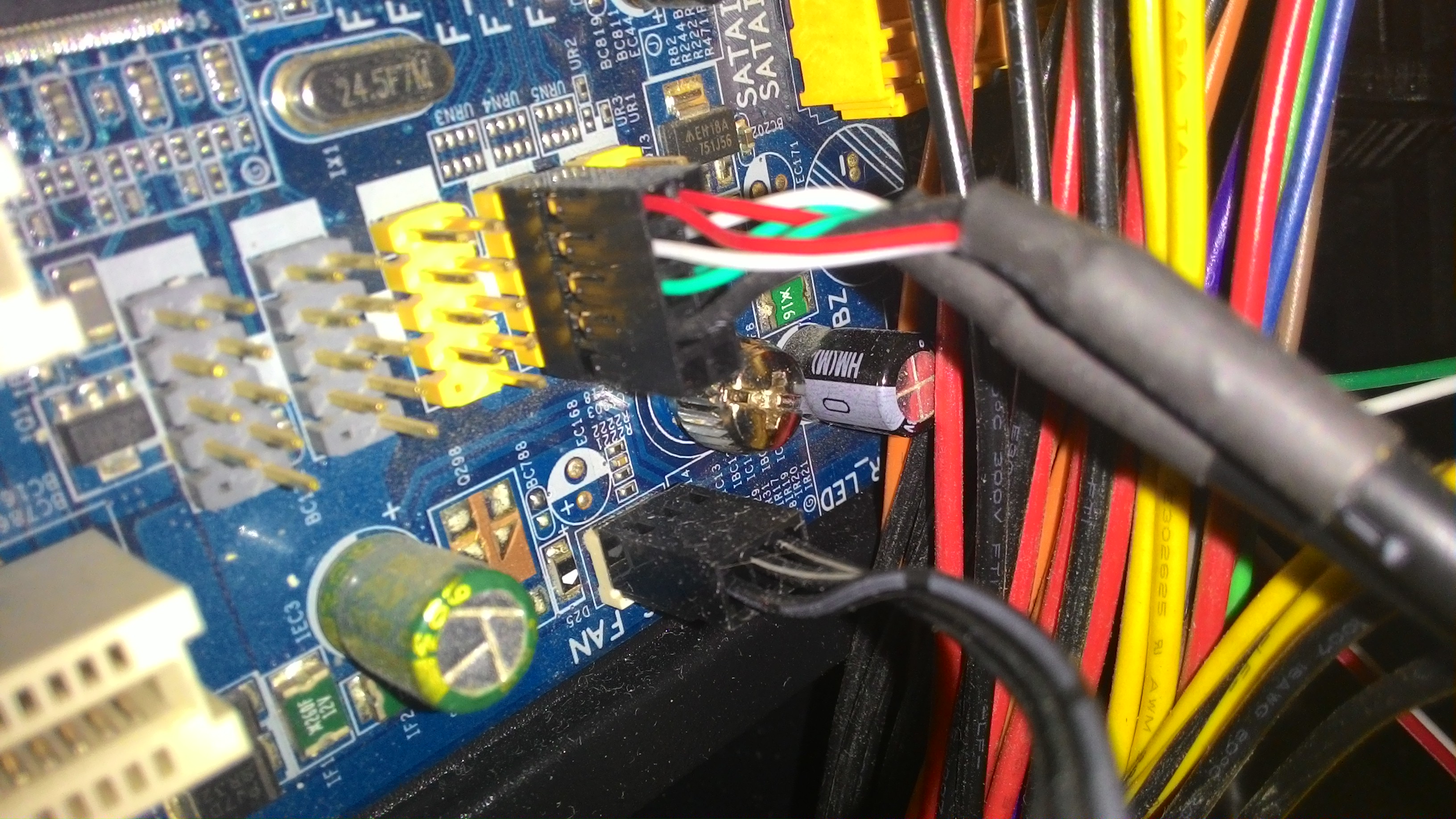

Комментарий к файлу: Подключен USB 2.0
P_20150901_120839.jpg [ 1.24 МБ | Просмотров: 2313 ]
  cambala

Member
Статус: Не в сети
Регистрация: 13.03.2012
nainterlude
Ну. И первый, и второй разъём вы без проблем подключите.
  nainterlude

Junior
Статус: Не в сети
Регистрация: 22.07.2015
cambala писал(а):
nainterlude
Ну. И первый, и второй разъём вы без проблем подключите.

Спасибо.
Есть еще варианты мат. плат под мои требования (Asus или MSI, atx, до 6-7к, город Москва).
И еще вопрос, 4690 должна завестись на b85 g43 из коробки или нужно будет прошивать биос?
