Ассортимент Gigabyte начинается с линейки Ultra-Durable, которую тайваньский производитель ориентирует на офисные сценарии. Всего здесь представлены три модели. Z690 UD DDR4 предназначена для "старого" стандарта памяти, на Z690 UD и Z690 UD AX устанавливаются новые планки DDR5. Последняя комплектуется модулем WLAN и Bluetooth.

Для творческих профессионалов Gigabyte предлагает материнскую плату Z690 Aero G, причем она выкрашена в контрастные черные и белые оттенки. Как и Gigabyte X570S Aero G (тест), материнская плата Z690 не имеет портов Thunderbolt 4, что несколько обидно. Зато на плату устанавливаются новые планки DDR5.

Игровой сегмент стартует не с моделей AORUS в ассортименте Gigabyte, а с Z690 Gaming X и Z690 Gaming X DDR4. Обе оснащены одинаковым набором функций за исключением совместимости с памятью. В случае Z690 Elite AX и Elite DDR4 тоже будут два варианта с разной памятью, поэтому у покупателей будет возможность выбора. Но остальные модели AORUS опираются на стандарт DDR5. В том числе новые Z690 AORUS Pro и Ultra. Z690 AORUS Master ориентирована на high-end сегмент.

Флагманской материнской платой Gigabyte становится Z690 AORUS Xtreme. Процессор LGA1700 питается от 20 фаз VCore, каждая заявлена с нагрузкой до 105 А. Gigabyte указывает о возможности разгона памяти до эффективной частоты 8.000 МГц, что довольно близко к пределу JEDEC. Компоненты питания должны эффективно охлаждаться благодаря прямому контакту с тепловыми трубками и крупным радиаторам.

Ниже приведены анонсированные материнские платы Gigabyte Z690.

Z690 UD DDR4
Z690 UD AX
Z690 UD
Z690 Aero G
Z690 Gaming X DDR4
Z690 Gaming X
Z690 AORUS Elite DDR4
Z690 AORUS Elite AX
Z690 AORUS Pro
Z690 AORUS Ultra
Z690 AORUS Master
Z690 AORUS Xtreme

Если берёте Gigabyte, будьте готовы к отвратительной поддержке в этом поколении (обновлений нет уже 4 месяца, плюс не все настройки по разгону доступны в BIOS, что сильно сужает функционал даже предтоповых плат). Также на ВСЕХ платах хреновый разгон памяти, даже 6000 проблемно получить, а выше 6000 вообще уже пара плат с трудом могут.

Snoop174 А если достатать дискретку и чисто на встройке попробовать?

Там пипец все закручено( не вариант подскажи а можно включить trm 2.0 не через биос? Хочу попробовать 11 накатить

Вин11 можно накатить хоть на ведро с болтами. Для этого тпм не помеха.

Вин11 можно накатить хоть на ведро с болтами. Для этого тпм не помеха.[/quote]
Да я хочу из под 10 чтобы все осталось))) и в биос то я войти не могу экран не работает на старте( короче накатил биос с поддержкой uefi на видюху vga led погасла, загорелась ошибка оперативной памяти! Это пздц!!! Так же в биос войти не могу частота 2666 на 3200 менял через easy tune толку ноль горит и все и на старте чёрный экран, кто юзал 6c bios для неё, чёт через винду накатить ее не могу…

Snoop174 Накати через юсб разъем на задней панели для обновления БИОСа вслепую (Q-Flash Plus). Через него даже можно без проца биос обновлять. На главной странице матери на сайте гиги написано что файл с прошивкой надо переименовать в gigabyte.bin кинуть в корень флэшки, воткнуть в спец разъем и нажать кнопку на матери и она сама стартанет для обновления биоса.

Не знаю как у всех. У меня все было включено из "коробки"(TRM)
Win 11 встал с ключем активации от 10ки.

Постоянные ошибки на плате GIGABYTE Z690 GAMING X DDR4 в Memtest86 PRO 9.3 в 4,5 и 7 тестах.
Память Corsair CMK64GX4M4C3200C16 согласно XMP профиля 3200, 1.35V тайминги 16-18-18-36 (CL-RCD-RP-RAS).
Память 100% рабочая. До этого работала на GIGABYTE Z390 AORUS PRO.
В чём проблема непонятно. В остальных тестах ошибок нет.

Описание 4,5 и 7 тестов.
4. Moving inversions, 8 bit pattern
This is the same as test 3 but uses a 8 bit wide pattern of "walking" ones and zeros. This test will better detect
subtle errors in "wide" memory chips. A total of 20 data patterns are used.

5. Moving inversions, random pattern
This test uses the same algorithm as test 3 but the data pattern is a random number and it's complement. This
test is particularly effective in finding difficult to detect data sensitive errors. A total of 60 patterns are used. The
random number sequence is different with each pass so multiple passes increase effectiveness.

7. Moving inversions, 32 bit pattern
This is a variation of the moving inversions algorithm that shift s the data pattern left one bit for each successive
address. The starting bit position is shift ed left for each pass. To use all possible data patterns 32 passes are
required. This test is quite effective at detecting data sensitive errors but the execution ti me is long.

fantomddd судя по всему, низкое напряжение на SA — пробуйте повышать до 1.3.

RotedVictus
Стоят следующие значения
Memory Ref clock - 100Mhz
Gear mode - 1
Internal VCCSA - 1.25v
DRAM Voltage - 1.35v
DRAM Vdd/VddQ - 1.25v
DRAM Training Voltage - 1.35v

fantomddd ref clock установить на 133 — стабильнее станет, протестировать.

RotedVictus
Зачем такие извращения? Это не синхронный режим. Такое мне точно не надо.

Secure воот и tpm в нём включен по умолчанию. Прошейте биос. Попробуйте устанавливать винду с ОДНИМ модулем памяти и с интегрированным видео. Видяшку вытащите от греха и пока отложите. Может, она и не при чём.

Добавлено спустя 1 минуту 23 секунды:

Начиная с 10-го поколения, это ничуть не хуже синхронного режима.

la4mer2018 аида до 6.60 обновилась с поддержкой адеров... квад из ддр3 на уровне дуала ддр4... и чего?

В том, что разницы от квада DDR3 и современной DDR4 почти нет. Вот в этом и весь юмор. Про Аиду я в курсе, но пока лень искать крякнутую.

la4mer2018 ну дак разницы из квада из ддр4 и дуала ддр5 не будет при соответсвующей частоте... квад из 3200 ддр4 и дуал ддр5 6400 бы интересно посмотреть... хотя толку от этого для игр....

Да вы правы)
Но что то, мне всё равно подсказывает, что не в видюхе проблема, судя по описанию.

Мне новый биос на UD DDR4 ничего не дал . Попробовал на 1,3v SA стартануть 3900 не вышло. Дальше SA поднемать не буду ибо очко жим-жим в Итоге остался на SA-1.25v Dram 1.4v

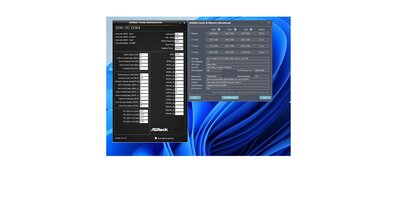

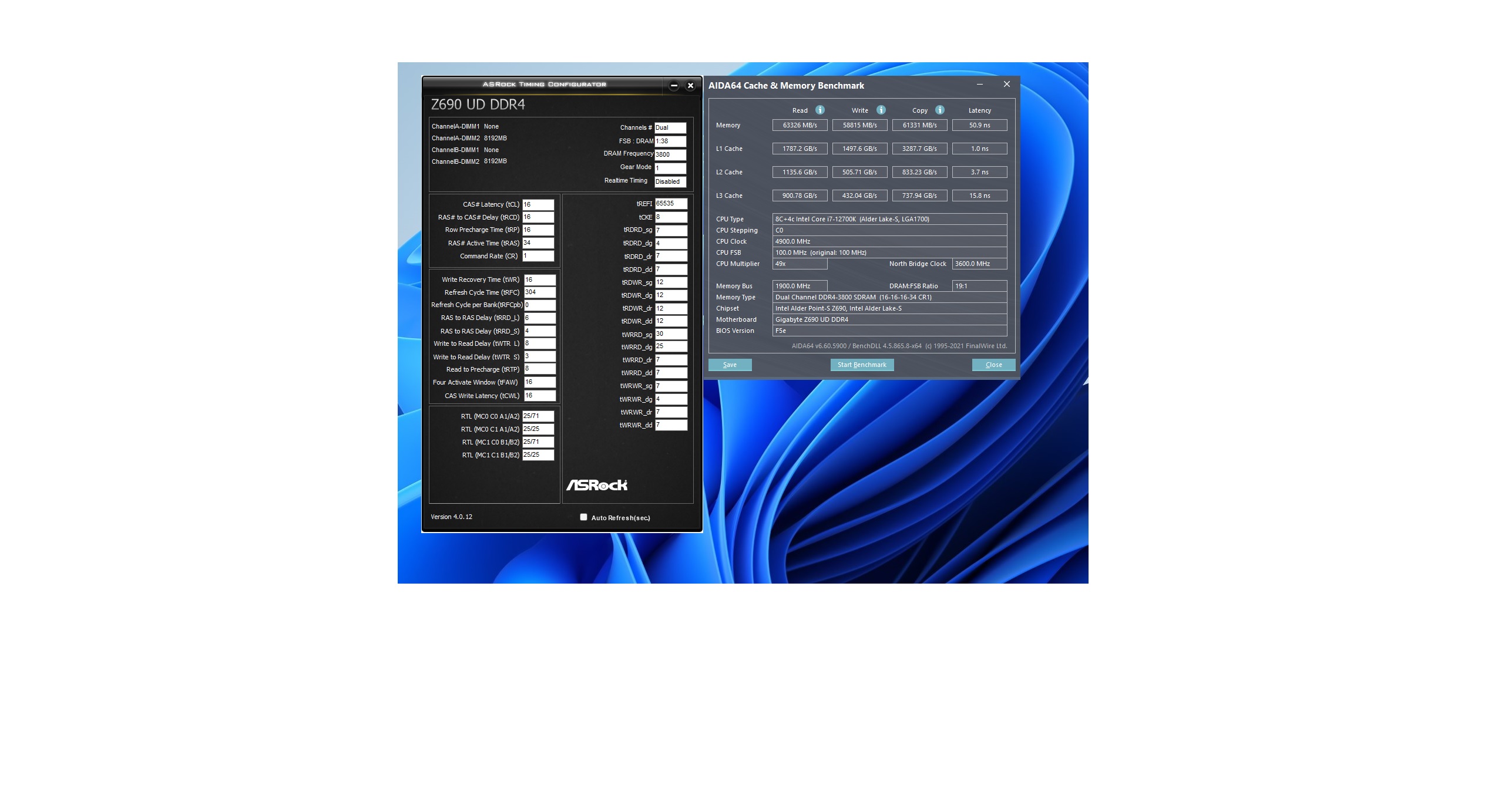

tWR - в биосе стоит 12 в винде почему то 16. trc - в биосе 52 в винде 50.
Делал по таблице , гляньте что тут можно еще поправить .

Так-то да, уже вышла F6d.

Добавлено спустя 2 минуты 31 секунду:

Его нужно ставить с tRTP - 12/6. Плюс, убедитесь что Timing mode в режиме Fixed.

Версию f6 на z490 gaming x выкатывали с буквами в течение года,а тут быстрый бета тест какой-то за месяц третья версия уже,рукожопы,нормальную версию собрать не могут сразу одну.

RotedVictus
Я пока на ф4, подожду уже финального варианта…
