Автор Сообщение
  KillHunter
Прилепленное (важное) сообщение

Member
Статус: Не в сети
Регистрация: 02.03.2009
Откуда: Украина, Сумы
В этой теме обсуждаются платы ASUS M5A9xx всех модификаций

При выкладке скриншотов не забываем ограничения накладываемы пунктом 3.12 правил конференции. А именно максимальный объем картинки (в тегах [img]url[/img]), - 150 кб; ширина 800 и высота 480 пикселей. В случае превышения размеров заменяйте картинки ссылками, с указанием их объёма.
Немного о том, как ПРАВИЛЬНО создавать скриншоты для выкладки в форуме: О выкладке изображений в собщениях в Конференции.

Так же не забываем соблюдать прочие правила конференции.

Около тематический оффтоп не забывайте оформлять тегом [off]. Прочий оффтоп в тематическом разделе недопустим и будет удаляться без предупреждения.

Полезная информация.

Обзор модельного ряда материнских плат ASUS на базе AMD970/990X/990FX:

M5A97LE rev.2.0
M5A97 LE rev.2.0
#77#77
Страничка на сайте производителя

Особенности платы:

Размеры платы:305x229мм
Чипсет: AMD970 SB950
Преобразователи питания:
CPU/CPU-NB - 4+1 фазный преобразователь напряжения. На мосфетах отсутствует радиатор. 4-pin ATX 12v Power Connector.
DRAM - 1 фазный.
Хранение данных:
6xSATA 6GB/s (SB950)
Конфигурация слотов расширения:
1xPCI-E x16 2.0
1xPCI-E x4 2.0 (Конструктивно x16)
2xPCI-E x1 2.0
2x32bit PCI v2.2
Конфигурация задней панели:
2xPS/2 (клавиатура, мышь)
2xUSB 3.0 (Asmedia ASM1042)
6xUSB 2.0 +6x USB 2.0 в качестве pin-коннекторов на MoBo (SB950)
1xGigabit Ethernet RJ45 (Realtek RTL8111F)
3хАудио выходов (Realtek ALC887)
Вентиляторы (кроме процессорного 4pin):
3x4pin
Поддержка Multi-GPU:
CrossFire (x16+x4)
M5A97
M5A97
#77#77
Страничка на сайте производителя

Особенности платы:

Размеры платы:305x229мм
Чипсет: AMD970 SB950
Преобразователи питания:
CPU/CPU-NB - 4+1 фазный преобразователь напряжения.
DRAM - 1 фазный.
Хранение данных:
6xSATA 6GB/s (SB950)
Конфигурация слотов расширения:
1xPCI-E x16 2.0
1xPCI-E x4 2.0 (Конструктивно x16)
2xPCI-E x1 2.0
2x32bit PCI v2.2
Конфигурация задней панели:
2xPS/2 (клавиатура, мышь)
Оптический S/PDIF-out
2xUSB 3.0 (Asmedia ASM1042)
6xUSB 2.0 +6x USB 2.0 в качестве pin-коннекторов на MoBo (SB950)
1xGigabit Ethernet RJ45 (Realtek RTL8111E)
6хАудио выходов (Realtek ALC887)
Вентиляторы (кроме процессорного 4pin):
2x4pin+1x3pin
Поддержка Multi-GPU:
CrossFire (x16+x4)
M5A97 rev.2.0
M5A97 rev.2.0
#77#77
Страничка на сайте производителя

Особенности платы:

Размеры платы:305x229мм
Чипсет: AMD970 SB950
Преобразователи питания:
CPU/CPU-NB - 4+1 фазный преобразователь напряжения.
DRAM - 1 фазный.
Хранение данных:
6xSATA 6GB/s (SB950)
Конфигурация слотов расширения:
1xPCI-E x16 2.0
1xPCI-E x4 2.0 (Конструктивно x16)
2xPCI-E x1 2.0
2x32bit PCI v2.2
Конфигурация задней панели:
2xPS/2 (клавиатура, мышь)
Оптический S/PDIF-out
2xUSB 3.0 + 2xUSB 3.0 в качестве pin-коннекторов на MoBo (Asmedia ASM1042)
6xUSB 2.0 +6x USB 2.0 в качестве pin-коннекторов на MoBo (SB950)
1xGigabit Ethernet RJ45 (Realtek RTL8111F)
6хАудио выходов (Realtek ALC887)
Вентиляторы (кроме процессорного 4pin):
3x4pin
Поддержка Multi-GPU:
CrossFire (x16+x4)
M5A97PRO
M5A97PRO
#77#77

Страничка на сайте производителя

Особенности платы:

Размеры платы:305х244 мм
Чипсет: AMD970 SB950
Преобразователи питания:
CPU/CPU-NB - 6+2 фазный преобразователь напряжения.(Часть мосфетов с оборотной стороны)
DRAM - 2 фазный.
Хранение данных:
6xSATA 6GB/s (SB950)
Конфигурация слотов расширения:
1xPCI-E x16 2.0
1xPCI-E x4 2.0 (Конструктивно x16)
2xPCI-E x1 2.0
2x32bit PCI v2.2
Конфигурация задней панели:
1xPS/2 (клавиатура, мышь)
Оптический S/PDIF-out
2xUSB 3.0 (Asmedia ASM1042)
8xUSB 2.0 +6x USB 2.0 в качестве pin-коннекторов на MoBo (SB950)
2xe-Sata 3Gb/s (JMicron JMB362)
1xGigabit Ethernet RJ45 (Realtek RTL8111E)
6хАудио выходов (Realtek ALC892)
1xCOM в качестве pin-коннекторов на MoBo
Вентиляторы (кроме процессорного 4pin):
1x4pin+2x3pin
Поддержка Multi-GPU:
CrossFire (x16+x4)
M5A97EVO
M5A97EVO
#77#77

Страничка на сайте производителя

Особенности платы:

Размеры платы:305х244 мм
Чипсет: AMD970 SB950
Преобразователи питания:
CPU/CPU-NB - 6+2 фазный преобразователь напряжения.(Часть мосфетов с оборотной стороны)
DRAM - 2 фазный.
Хранение данных:
6xSATA 6GB/s (SB950)
Конфигурация слотов расширения:
1xPCI-E x16 2.0
1xPCI-E x4 2.0 (Конструктивно x16)
2xPCI-E x1 2.0
2x32bit PCI v2.2
Конфигурация задней панели:
1xPS/2 (клавиатура, мышь)
Оптический S/PDIF-out
2xUSB 3.0 +2xUSB 3.0 в качестве pin-коннекторов на MoBo (Asmedia ASM1042)
8xUSB 2.0 +6x USB 2.0 в качестве pin-коннекторов на MoBo (SB950)
1xIEEE1394 (FireWire)+1xIEEE1394 в качестве pin-коннекторов на MoBo (VIA 6308P)
2xe-Sata 3Gb/s (JMicron JMB362)
1xGigabit Ethernet RJ45 (Realtek RTL8111E)
6хАудио выходов (Realtek ALC892)
1xCOM в качестве pin-коннекторов на MoBo
Вентиляторы (кроме процессорного 4pin):
1x4pin+2x3pin
Поддержка Multi-GPU:
CrossFire (x16+x4)
M5A97EVO rev.2.0
M5A97EVO rev.2.0
#77#77

Страничка на сайте производителя

Особенности платы:

Размеры платы:305х244 мм
Чипсет: AMD970 SB950
Преобразователи питания:
CPU/CPU-NB - 6+2 фазный преобразователь напряжения.(Часть мосфетов с оборотной стороны)
DRAM - 2 фазный.
Хранение данных:
6xSATA 6GB/s (SB950)
Конфигурация слотов расширения:
1xPCI-E x16 2.0
1xPCI-E x4 2.0 (Конструктивно x16)
2xPCI-E x1 2.0
2x32bit PCI v2.2
Конфигурация задней панели:
1xPS/2 (клавиатура, мышь)
Оптический S/PDIF-out
2xUSB 3.0 +2xUSB 3.0 в качестве pin-коннекторов на MoBo (Asmedia ASM1042)
8xUSB 2.0 +6x USB 2.0 в качестве pin-коннекторов на MoBo (SB950)
1xIEEE1394 (FireWire)+1xIEEE1394 в качестве pin-коннекторов на MoBo (VIA 6308P)
2xe-Sata 6Gb/s (Asmedia 1061)
1xGigabit Ethernet RJ45 (Realtek RTL8111F)
6хАудио выходов (Realtek ALC892)
1xCOM в качестве pin-коннекторов на MoBo
Вентиляторы (кроме процессорного 4pin):
3x4pin
Поддержка Multi-GPU:
CrossFire (x16+x4)
M5A99XEVO
M5A99XEVO
#77#77

Страничка на сайте производителя

Особенности платы:

Размеры платы:305х244 мм
Чипсет: AMD990X SB950
Преобразователи питания:
CPU/CPU-NB - 6+2 фазный преобразователь напряжения.(Часть мосфетов с оборотной стороны)
DRAM - 2 фазный.
Хранение данных:
6xSATA 6GB/s (SB950)
2xSATA 3Gb/s (JMB362)
Конфигурация слотов расширения:
2xPCI-E x16 2.0 (x16+0 or x8+x8)
1xPCI-E x4 2.0 (Конструктивно x16)
2xPCI-E x1 2.0
1x32bit PCI v2.2
Конфигурация задней панели:
1xPS/2 (клавиатура, мышь)
Оптический S/PDIF-out
2xUSB 3.0 +2xUSB 3.0 в качестве pin-коннекторов на MoBo (Asmedia ASM1042)
8xUSB 2.0 +6x USB 2.0 в качестве pin-коннекторов на MoBo (SB950)
1xIEEE1394 (FireWire)+1xIEEE1394 в качестве pin-коннекторов на MoBo (VIA 6308P)
1xe-Sata 3Gb/s+1xpower e-SATA 3Gb/s (JMicron JMB362)
1xGigabit Ethernet RJ45 (Realtek RTL8111E)
6хАудио выходов (Realtek ALC892)
1xCOM в качестве pin-коннекторов на MoBo
Вентиляторы (кроме процессорного 4pin):
1x4pin+3x3pin
Поддержка Multi-GPU:
CrossFire, SLI (x8+x8)
M5A99XEVO rev.2.0
M5A99XEVO rev.2.0
#77#77

Страничка на сайте производителя

Особенности платы:

Размеры платы:305х244 мм
Чипсет: AMD990X SB950
Преобразователи питания:
CPU/CPU-NB - 6+2 фазный преобразователь напряжения.(Часть мосфетов с оборотной стороны)
DRAM - 2 фазный.
Хранение данных:
6xSATA 6GB/s (SB950)
Конфигурация слотов расширения:
2xPCI-E x16 2.0 (x16+0 or x8+x8)
1xPCI-E x4 2.0 (Конструктивно x16)
2xPCI-E x1 2.0
1x32bit PCI v2.2
Конфигурация задней панели:
1xPS/2 (клавиатура, мышь)
Оптический S/PDIF-out
2xUSB 3.0 +2xUSB 3.0 в качестве pin-коннекторов на MoBo (Asmedia ASM1042)
8xUSB 2.0 +6x USB 2.0 в качестве pin-коннекторов на MoBo (SB950)
2xe-Sata 6Gb/s (Asmedia ASM1061)
1xGigabit Ethernet RJ45 (Realtek RTL8111F)
6хАудио выходов (Realtek ALC892)
1xCOM в качестве pin-коннекторов на MoBo
Вентиляторы (кроме процессорного 4pin):
3x4pin
Поддержка Multi-GPU:
CrossFire, SLI (x8+x8)
M5A99FX PRO rev.2.0
M5A99FX PRO rev.2.0
#77#77

Страничка на сайте производителя

Особенности платы:

Размеры платы:305х244 мм
Чипсет: AMD990FX SB950
Преобразователи питания:
CPU/CPU-NB - 6+2 фазный преобразователь напряжения.(Часть мосфетов с оборотной стороны)
DRAM - 2 фазный.
Хранение данных:
5xSATA 6GB/s (SB950)
2xSATA 6GB/s (ASMedia ASM1061)
Конфигурация слотов расширения:
2xPCI-E x16 2.0 (x16+x16)
2xPCI-E x4 2.0 (Конструктивно x16)
1xPCI-E x1 2.0
1x32bit PCI v2.2
Конфигурация задней панели:
2xPS/2 (клавиатура, мышь)
Оптический S/PDIF-out
2xUSB 3.0 +2xUSB 3.0 в качестве pin-коннекторов на MoBo (Asmedia ASM1042)
8xUSB 2.0 +6x USB 2.0 в качестве pin-коннекторов на MoBo (SB950)
1xe-Sata 3Gb/s (SB950)
1xGigabit Ethernet RJ45 (Realtek RTL8111F)
6хАудио выходов (Realtek ALC892)
1xCOM в качестве pin-коннекторов на MoBo
Вентиляторы (кроме процессорного 4pin):
4x4pin
Поддержка Multi-GPU:
CrossFire, SLI (x16+x16)

Внимание! На платах второй ревизии отсутствует возможность открывать заблокированные ядра в процессорах AMD, то есть БИОС не поддерживает функцию Core Unlocker.

Обзоры:
Overclockers.ru - Обзор и тестирование материнской платы Asus M5A97
Overclockers.ru - Обзор и тестирование материнской платы ASUS M5A97 PRO
Overclockers.ru - Обзор и тестирование материнской платы ASUS M5A99FX PRO rev.2.0
ru.gecid.com - Обзор и тестирование материнской платы Asus M5A97 rev. 2.0
Easycom.com.ua - Обзор и тестирование материнской платы ASUS M5A97 EVO
Overclockers.ua - Обзор материнских плат ASUS M5A97 EVO и ASUS M5A99X EVO
IXBT.COM - ASUS M5A97 EVO и ASUS M5A99X EVO
AMD Bulldozer and Piledriver Overclocking Guide - Asus Motherboard

*Точки замера напряжений мультиметром на Asus M5A97(PRO), M5A99X EVO.
*Решение проблемы неопределения и незапуска некоторых винчестеров Samsung на платах Asus M5A9xx.
*Проблема сильного нагрева северного моста (и мосфетов) участниками темы решалась так: (примеры на фото)


Последний раз редактировалось KT 21.12.2015 20:27, всего редактировалось 19 раз(а).
update


Реклама

Партнер
  brickleberry

Member
Статус: Не в сети
Регистрация: 04.11.2015
Откуда: Rostov-on-Don
Фото: 2
Smoke77 если говорят что последняя прошивка глюченная. (2603) то какую качать

_________________
Asus N56V_ core i5 3230m _Geforce GT750m 4Gb

  Kindbad

Member
Статус: Не в сети
Регистрация: 19.02.2013
Фото: 24
brickleberry писал(а):
Smoke77 если говорят что последняя прошивка глюченная. (2603) то какую качать

Ставь последнюю, все нормально, перепроверял с предыдущими пятью, при работе и разгоне ведет себя также. Флешку форматни в Fat32, закинь на нее биос, перезагрузи комп и войди в биос, в последней вкладке есть встроенная утилита, ей и шей.

_________________
ASRock B650M-H/M.2+//Ryzen 5 7500F(PBO +50Mhz, CO -28 -28 -18 -30 -30 -18)//DDR5 2x16Gb 6000Mhz(36-44-36-56)//XFX RX 6700 XT Speedster QICK 319 BLACK 2800Mhz@2112Mhz

  KT

Куратор темы
Статус: Не в сети
Регистрация: 15.10.2004
j112 писал(а):

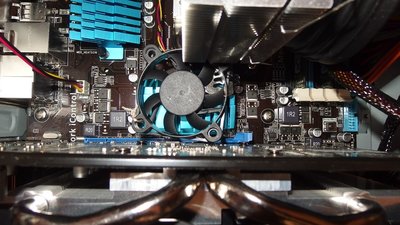

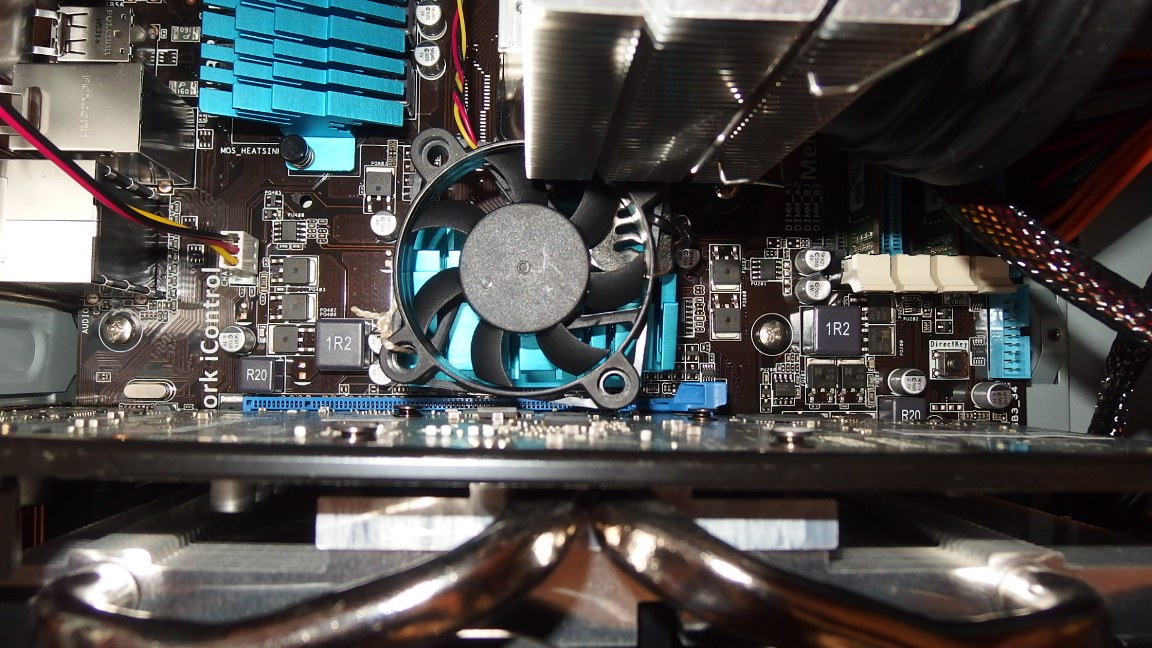

И посмотрел я фотки колхозного охлаждения, но так и не понял, как вы их к радиаторам крепите? На клей? Не увидел никакого крепежа.

Я не креплю к радиатору вообще, вентилятор у меня НАД радиаторами (мой пример 7). Я вкрутил вместо болта в плату стойку, и в нее закрепил держатель вентилятора.
  Alexey[UKR]

Member
Статус: Не в сети
Регистрация: 19.07.2008
Откуда: Украина
приветствую! кто-то ставил кастом дрова на USB3,0 ASM1042 под Win8.1? У меня плата первой ревизии. Всю жизнь плата сидела под семеркой - все было отлично. После установки винды 8,1 начала рандомно отваливаться usb клава.
  KT

Куратор темы
Статус: Не в сети
Регистрация: 15.10.2004
brickleberry писал(а):
то какую качать

если проблем нет, можно в принципе и не обновлять.
  Hanabishi

Member
Статус: Не в сети
Регистрация: 17.03.2012
Kindbad писал(а):
Ставь последнюю, все нормально, перепроверял с предыдущими пятью, при работе и разгоне ведет себя также. Флешку форматни в Fat32, закинь на нее биос, перезагрузи комп и войди в биос, в последней вкладке есть встроенная утилита, ей и шей.

А я прям с харда компа обновлял, там NTFS и все ок обновилось.

brickleberry писал(а):
j112 там написано что нужна флешка и диск(((( а у меня привода нет(((

HDD и SSD вообще-то тоже диски. У самого привод лазерных дисков уже несколько лет отдельно от компа пылится на полке.


Последний раз редактировалось KT 30.01.2016 21:21, всего редактировалось 1 раз.
поправил автора цитаты


  j112

Junior
Статус: Не в сети
Регистрация: 25.01.2016
Откуда: Новосибирск
Может кому полезно будет.
Вот так я приделал вентилятор к сев.мосту. На питальник ставить не стал - на ощупь он не горячий и между 2мя вентиляторами, так что обдувается неплохо.
Зато к чипсету нельзя было прикоснуться. Померил китайским мультиметром - около 80 градусов (хотя это вроде нормально). Зато теперь палец спокойно можно держать!
Вложение:
P1300006.JPG [ 212.22 КБ | Просмотров: 1319 ]


  camry

Junior
Статус: Не в сети
Регистрация: 06.11.2015
кто какие дрова на звуковуху ставил? со стандартными от винды система 5.1 играет паршиво. ставил с сайта асуса, но на них не определяются наушники( уже все версии перепробовал..
  ricky_spanish

Member
Статус: Не в сети
Регистрация: 15.11.2013
Откуда: Санкт-Петербург
Фото: 12
я перепрошил биос на m5a97 le через утилиту асус суит, 26я глючная, заставляла при каждой перезагрузке заходить в биос и выбирать с чего загружаться, 25я встала лучше, единственно так же просит указать с чего загрузиться если отрубить от розетки
п.с когда поставил 26ю, там даже дата была выставлена 24й месяц 2016, офигеть
п.с.с что изменили вообще в 25й?

_________________
ryzen 5700x3d, msi b450 a-pro, rtx4070ti, 32gb patriot (4x8) 3600, платиновый 1000w

  bros81

Member
Статус: Не в сети
Регистрация: 30.11.2008
Откуда: Владивосток
Фото: 2
Разогнал 8320 до 4000mhz множителем х20.Как сделать чтоб в простое частота падала? M5A97 R2.0 биос 2603,все энергосберегайки включены,буст выключен.Всё перепробовал,может кто подскажет ?
  Smoke77

TSC! Russia member
Статус: Не в сети
Регистрация: 14.01.2011
Откуда: Волгоград
Фото: 105
bros81
В Windows план электропитания сбалансированный (минимальное состояние процессора 5%)?

_________________
Команда TSC! Russia:
http://tscrussiateam.ru
http://forums.overclockers.ru/viewforum.php?f=21

  bros81

Member
Статус: Не в сети
Регистрация: 30.11.2008
Откуда: Владивосток
Фото: 2
Smoke77 писал(а):
В Windows план электропитания сбалансированный (минимальное состояние процессора 5%)?

Да
  Smoke77

TSC! Russia member
Статус: Не в сети
Регистрация: 14.01.2011
Откуда: Волгоград
Фото: 105
bros81
В теме были жалобы на крайнюю версию биоса, может быть с этим связано. Попробуйте предпоследнюю версию прошить.

_________________
Команда TSC! Russia:
http://tscrussiateam.ru
http://forums.overclockers.ru/viewforum.php?f=21

  Kindbad

Member
Статус: Не в сети
Регистрация: 19.02.2013
Фото: 24
Smoke77 писал(а):
bros81
В теме были жалобы на крайнюю версию биоса, может быть с этим связано. Попробуйте предпоследнюю версию прошить.

Не в этом дело, нормально с биосом, от делать нефиг я протестировал последние 5 или 6 штук, все одно и тоже.

bros81 писал(а):
Разогнал 8320 до 4000mhz множителем х20.Как сделать чтоб в простое частота падала? M5A97 R2.0 биос 2603,все энергосберегайки включены,буст выключен.Всё перепробовал,может кто подскажет ?

Напряжение ставил в биосе в режиме Ручной? Чтобы сберегайки работали нужно в режиме Смещение.

_________________
ASRock B650M-H/M.2+//Ryzen 5 7500F(PBO +50Mhz, CO -28 -28 -18 -30 -30 -18)//DDR5 2x16Gb 6000Mhz(36-44-36-56)//XFX RX 6700 XT Speedster QICK 319 BLACK 2800Mhz@2112Mhz

  j112

Junior
Статус: Не в сети
Регистрация: 25.01.2016
Откуда: Новосибирск
Столкнулся с проблемой при разгоне процессора 8320е выше 4ГГц на M5A97 R2.0 (2603). Если использовать турбобуст даже 4,1 Ггц происходят зависания, перезагрузки, BSOD. Также если отключить турбобуст и установить вручную частоту 4,1 Ггц и более - те же проблемы. Причем стресс-тесты проходят нормально, перегрева точно нет, а в простых задачах или простое - ребут или BSOD. Пробовал поднять напряжение, включить CCL, отключить энергосбережение - результат тот же - выше 4Ггц работа не стабильна.
Поискал в инете - проблема не единичная. Никто не сталкивался? Есть решение?
  Kindbad

Member
Статус: Не в сети
Регистрация: 19.02.2013
Фото: 24
j112 LLC включен?

_________________
ASRock B650M-H/M.2+//Ryzen 5 7500F(PBO +50Mhz, CO -28 -28 -18 -30 -30 -18)//DDR5 2x16Gb 6000Mhz(36-44-36-56)//XFX RX 6700 XT Speedster QICK 319 BLACK 2800Mhz@2112Mhz

  j112

Junior
Статус: Не в сети
Регистрация: 25.01.2016
Откуда: Новосибирск
Kindbad писал(а):
j112 LLC включен?

Да, включен. (на турбобусте был в Авто). Напряжение 1.272, не скачет
  Kindbad

Member
Статус: Не в сети
Регистрация: 19.02.2013
Фото: 24
j112 писал(а):
Да, включен. (на турбобусте был в Авто). Напряжение 1.272, не скачет

Из-за него косяк, он хренова у нас работает, Ставь все в ОТКЛ (можно Авто, лучше первое вроде), турбо отключай.

_________________
ASRock B650M-H/M.2+//Ryzen 5 7500F(PBO +50Mhz, CO -28 -28 -18 -30 -30 -18)//DDR5 2x16Gb 6000Mhz(36-44-36-56)//XFX RX 6700 XT Speedster QICK 319 BLACK 2800Mhz@2112Mhz

  j112

Junior
Статус: Не в сети
Регистрация: 25.01.2016
Откуда: Новосибирск
Напряжение вручную ставить или смещением?
  Kindbad

Member
Статус: Не в сети
Регистрация: 19.02.2013
Фото: 24
j112 писал(а):
Напряжение вручную ставить или смещением?

Если сберегайки оставляешь, то Смещение, если нет - ручной (в ручном они не работают).

_________________
ASRock B650M-H/M.2+//Ryzen 5 7500F(PBO +50Mhz, CO -28 -28 -18 -30 -30 -18)//DDR5 2x16Gb 6000Mhz(36-44-36-56)//XFX RX 6700 XT Speedster QICK 319 BLACK 2800Mhz@2112Mhz

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 6329 • Страница 286 из 317 • <  1 ... 283  284  285  286  287  288  289 ... 317  >
-

Список форумов » Тематические форумы » Материнские платы

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: swiftik и гости: 23

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
