Kostik44 , спасибо.

Про джампера (перемычки) USB_SW, разъём F_USB3 (USB 2.0 на переднюю панель) и Bluetooth модуль mini PCI-E

Выяснилось, что не работает нижний порт USB 2.0 разъёма F-USB3... Подозрение пало на перемычки USB_SW, но тут доказывали мне, что
Повелся я на эту фигню

Но когда, начал разбираться с не рабочим usb портом в разъёме F_USB3 (USB 2.0 на переднюю панель), насторожило, что контакт D- (контакт 5) в коротком на 1 контакт перемычки USB_SW... Из-за вышеуказанного утверждения пришел к выводу, что на плате КЗ по дата шине порта.. Блин я несколько раз переспросил, тут за что отвечают перемычки USB_SW, но меня все тыкали носом в вышеуказаную ересь.. Причем эта ересь как зараза кочует из форума в форум... Хотя недавало мне покоя, что как перемычка usb связана с miniPCI-E... Подумал, наверное китайцы шото намудрили... Но один фиг побоялся переставлять перемычки, что б хабу хуже не стало... Но благодаря YNUS разобрался..
Так вот, перемычки USB_SW переключают дата лини с нижнего порта разъёма F-USB3 на разъем для miniPCI-E, если туда вставлен модуль с блютуз... Никакого отношения к питанию, ни к линиям PCI-E эти перемычки не имеют!!! Они относяться к дата линиям USB разьема mini PCI-E и нижнего порта разъёма F_USB3.

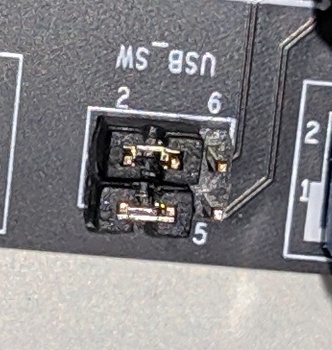

У кого не работает нижний usb порт разъёма F_USB3 переставте перемычки USB_SW в положение 1-3 и 2-4, как на нижнем фото.

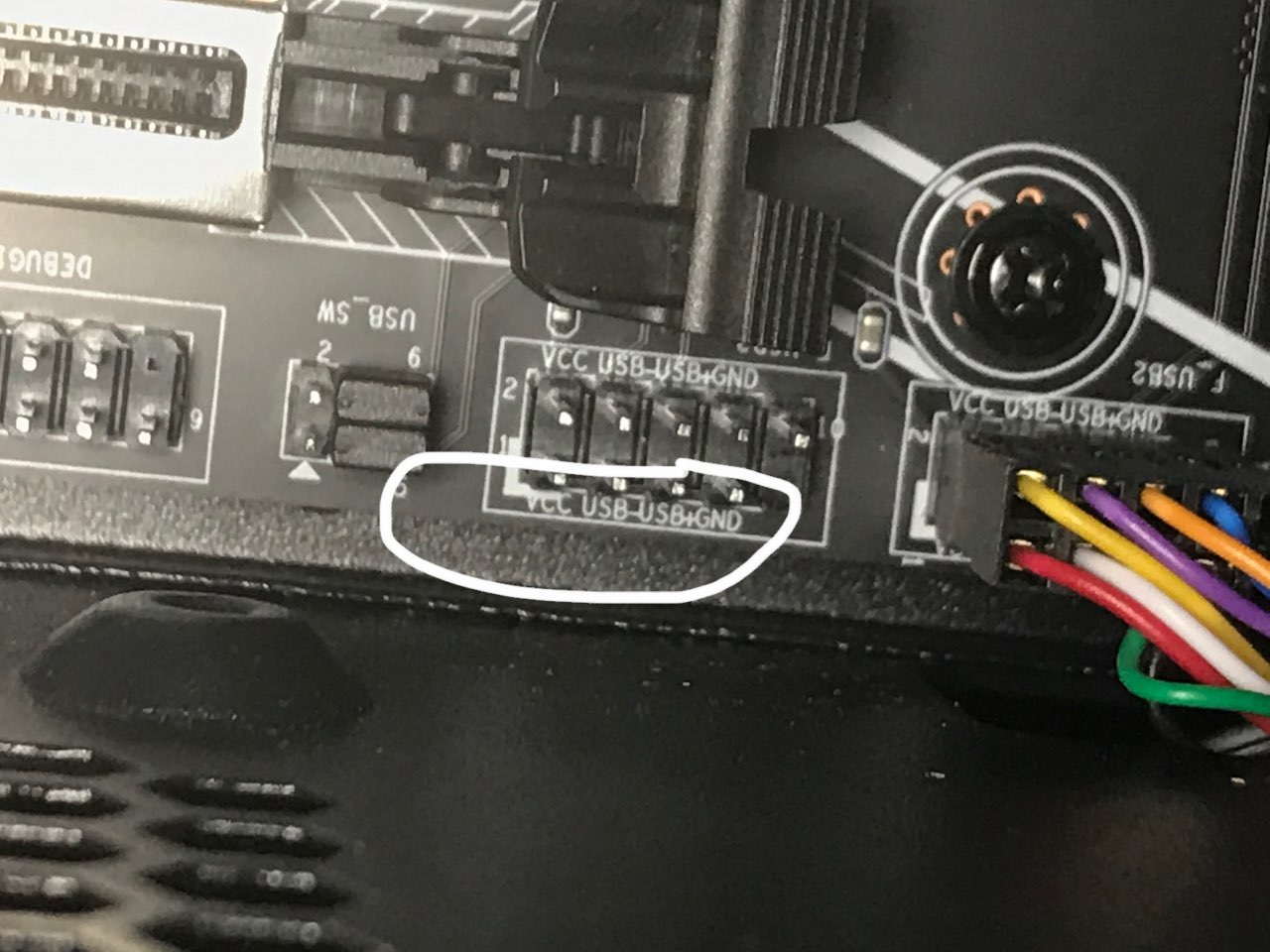

То есть перемычки usb_sw в положении 1-3 и 2-4 включают нижний USB порт разьема F_USB3, а в положении 3-5 и 4-6 (стоит по умолчанию), как на верхнем фото, включают блютуз в модуле wi-fi подключённом у к mini pci-e..
В даном случае у Вас альтернатива или нижний порт USB разъёма F_USB3 или блютуз в WI-FI модуле mini PCI-E. Кому нужны два полноценных USB 2.0 разьема на переднюю панель и одновременно блютуз mini PCI-E нужен разветвитель разьема USB стоимостью ~ $3 https://aliexpress.ru/item/33056904418.html?spm=a2g0s.9042311.0.0.2ea633ed85WgX0

Не понял. У меня стоит модуль WiFi + Bluetooth, перемычки в положении как с завода, если я эти перемычки переключу в 1-2, что с модулем WiFi + BT произойдёт? Второй разъём USB (F-USB3) мне не нужен.

Kostik44, если переключишь джамперы с положения по умолчанию, перестанет работать BT, но заработает нижний порт USB 2.0 в разъёме F-USB3.

Только блютуз? WiFi останется рабочий в модуле?

Да.. wi-fi работает по pci-e, блютуз по usb

Да, Клевер, лучше тем что не надо заморачиваться с патчем биоса и лишний раз его шить, ещё лучше тем что в зависимости от экземпляра процессора, нужен подбор оптимального для него драйвера. Можно конечно успокоиться на каком нибудь 2678v3, подобрать под конкретный экземпляр идеальный драверер и вшить его в Биос. С моей точки зрения это слишком много шагов, заметно проще использовать загрузчик, универсальней получается, даже с 1 системой, а если будет несколько, например + линукс + макос, тогда наступает веселье. Один и тот же драйвер, ведёт себя по разному, на разных системах.

А кто нибудь пробовал прописать драйвер Анлока в загрузку через загрузчик rEFInd?

Запись в BIOS добавил и подбирай себе на здоровье заменой файла на диске. Относительно просто и БЕЗОПАСНО. )

Вот только если так. Если один виндовс то нафиг он не нужен. Лишний огород городить.

Добавлено спустя 1 минуту 51 секунду:

Не все возможно вшить, да и смысла лично для себя не вижу в этом.

На всех китайских платах x99 кулер не регулируется после сна и крутит на 50% независимо от температуры процессора. Проблема в биосе, из-за багов в соотвествующем модуле DXE и в датчиках... По не провернной информации эта проблема решена на последних версиях BIOS iEngineer

Проблема Smart Fan со сном решается пока только на биос HUANANZHI от 25.05.2020 для всех совместимых плат на основе C612, с помощью Ultimate Patcher Tool от Nalex, которая правильно инициализирует hardware monitor и делает коректными показания PECI и Smart Fan. Внимание владельцы процессоров 16xx могут использовать только нижний чек бокс Smart Fan Ultimate Patcher Tool от Nalex. Владельцы други плат (биосов) проверяют самостоятельно работоспособность исправления Smart Fan с помощью Ultimate Patcher Tool (программатор)!

Есть отзывы, что подключение-отключение нижнего 3 pin вентилятора нарушает работу Smart Fan, требуется сброс настроек биос и повторная настройка Smart Fan, предполагаю, что это связано с особеностью серверных бисосов

Теперь о полурабочем CPU_FAN2 на x99-TF. Проблема в том, что после выхода из сна при использованни даного разьема вентиялтор кулера молотит почти на макимальных обротах, причем независимо от того один он подключен или еще один вентилятор подключен в разьем CPU_FAN1... Если два вентилятора, то оба будут молотить на максималках...

Есть у меня подозрение, что возможно проблема там не железная, а программная, по-моему x99-tf единственная однопроцесорная китайская плата со вторым разъемом под вентилятор cpu... Если не прав поправте.. Думаю, что Хунань просто забил болт и не допилил Биос... Не добавили в Биос управление вторым вентилятором.. Было бы хорошо, что бы кто то из понимающих посмотрел есть ли возможность подправить Биос...
Хотя аналогичная проблема наблюдается и у более именитых брэндов чем Хуанан.. Например на материнке X99 FTW от EVGA аналогичная проблема,но там втрой разьем CPUFAN хоть в биосе отображается.. https://forums.evga.com/X99-FTW-Smart-fan-control-m2398667.aspx
Вожможные решения
1. Настроить регулировку оборотов с помощью SpeedFan (Если возможно, не проверено).

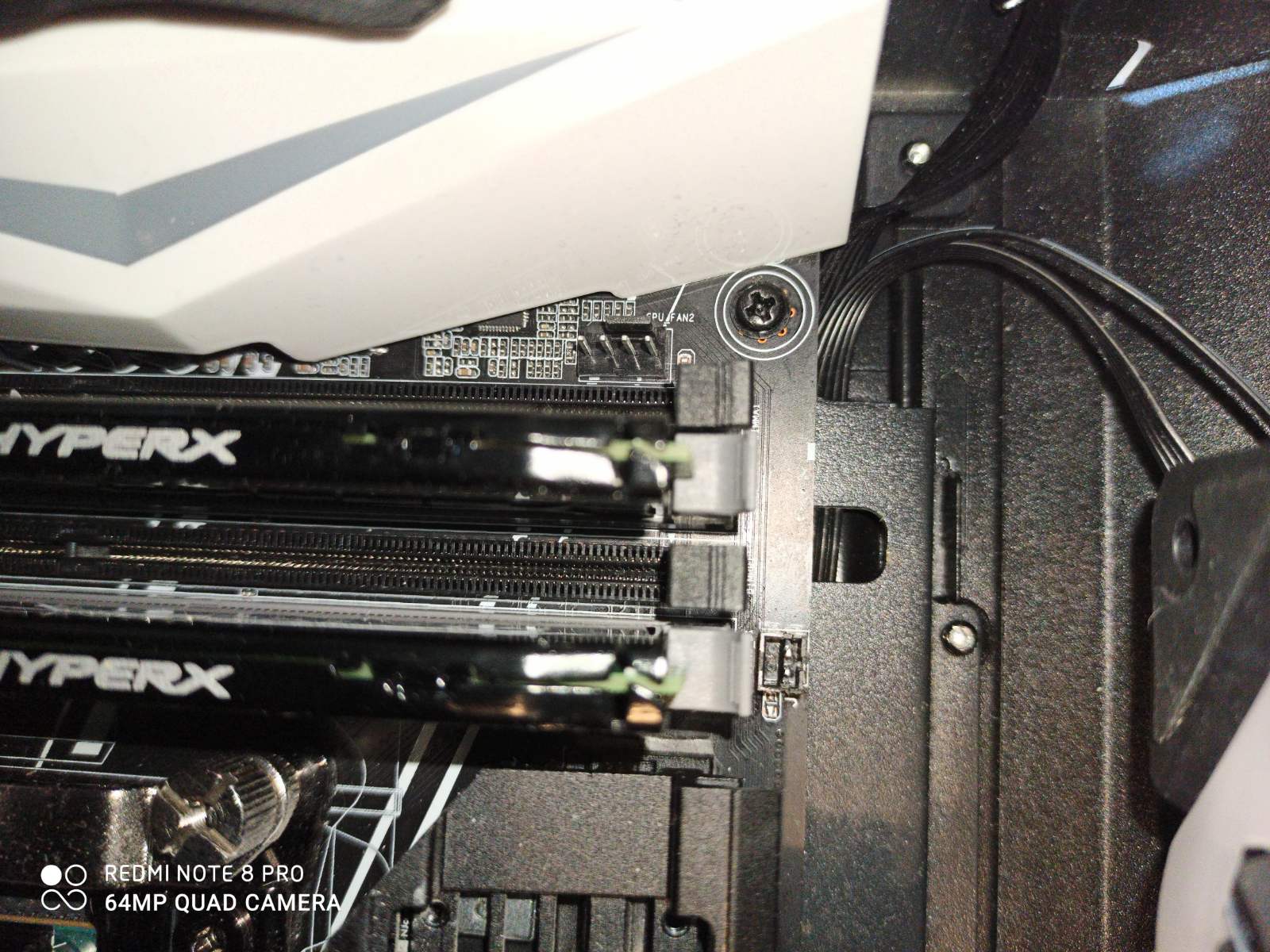

2. Приобрести сплитер и оба кулерных вентилятора подключить к CPU_FAN1 https://aliexpress.ru/item/32850109245.html?spm=a2g0s.9042311.0.0.3fc033ediVaRZe.
3. Вместо сна использовать гибернацию. Если у Вас анлок, то скорее все Вам придется именно ее и использовать,так как после сна проц в анлоке работает на урезаных частостах.
Я выбрал сплитер, как самый оптимальный, так как у меня несколько систем и не все WIndows, а искать аналоги SpeedFan влом, настраивать гибернацию на Линуксе тот еще гемор...

На али продаётся куча всяких регулятор оборотов кулеров, я сам где то 3 разных купил. Один (W1209) уже трудится в китайском заряднике для автомобильных аккумуляторов, регулирует обороты через термопару. Видел на ютюб видосы как такой же в комп встраивали. Это проще и гарантировано рабочий вариант, чем ковыряться в BIOS.

Это те что я купил.

Про какие глупости, в шапке, речь? Там про порты USB 3.0, а вы все с этой нижней колодкой мучаетесь.

https://forums.overclockers.ru/gallery/ ... um_id=5747
Про юсб 3.0 я по-моему не вспоминал

Добавлено спустя 2 минуты 21 секунду:
Мучался из-за ереси.. про usb_sw
Они ни к питанию, ни к линиям pci-e отношения не имеют... Токо к разъёму mini pci-e по дата линиям usb.. Блин причем эта ересь кочует из форума в форум..Заразная вещь...
P.S. Или добавь примечание к тому посту...

Вчера впервые за неделю словил "синий экран" при рендере видео на компе, который в подписи справа. До этого рендерил вообще без проблем. Грешу на -0.09 В андервольтинга. Или не грешить, считая это какой-то случайностью? При этом полной загрузки всех ядер и потоков не было.

Лучше всего глянуть дамп ошибки, шоб понимать с чем связано.. Сам как то ловил бсоды, по-моему из-за сетевого драйвера.. Причем без нагрузки. При нагрузке рендер и игры..все нормально.. Разбираться не стал так как и проц и память в разгоне на китайской плате. Разбираться сложно....

Добавлено спустя 3 минуты 33 секунды:

m026 А вот это в шапке найглавнейший раздел Спасибо...

правильно грешишь ставь -70 и пробуй снова , у меня только на -50 без ошибок и зависонов работает

Добавлено спустя 32 секунды:

а может и из за ОЗУ!

А я же говорил в личке)

Какой драйвер точно используете?

А так же тайминги просто оставьте 12-12-12-32 без вторичек. Ну их нафиг. С ними у меня 4*16 CMA работают наура. Латенси в пределах 70, пропускная памяти на уровне!

вот бы какнить напругу на озу поднять до 1.65V было бы шикарно

На самом деле это тем кто умеет работать паяльником и вольтметром вполне возможно реализовать через какую нибудь вот такую приблуду. Не конкретно эту, она на слишком высокое напряжение заточена, но такую легко и самому собрать на регулятор 1.2-2.0 вольта. https://aliexpress.ru/item/32970880698. ... web201603_

мне кажется надо просто схемотехнику подсмотреть и может перепаять регулятор напруги на озу из биоса же есть подставление значений , может запчастей нехватает где) или впаять подстроечный резюк вместо родного и накрутить сколько нужно но это надо эксперементальную мамку все прозвонить выяснить откуда чо и эксперементировать если удачно то это крутой вольтмод будет
