Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

прошейте обратно старый- делов-то.

Вот похоже придется на 10ю версию, там все работало...Плата не из дешевых, а такие косяки - обидно, бесит уже...

Прошил, ничего не изменилось, все работает как на прошлом 10 биосе. Прогнал стресс тесты, все стабильно.

у меня норм на фиксед, там надо убрать авто режим на Vcore compensation, выставить Level 1

Завидую вам, по-хорошему!
Попробую так сделать, отпишусь.
На данный момент, плата дичь творит, какие только настройки Vcore не ставил

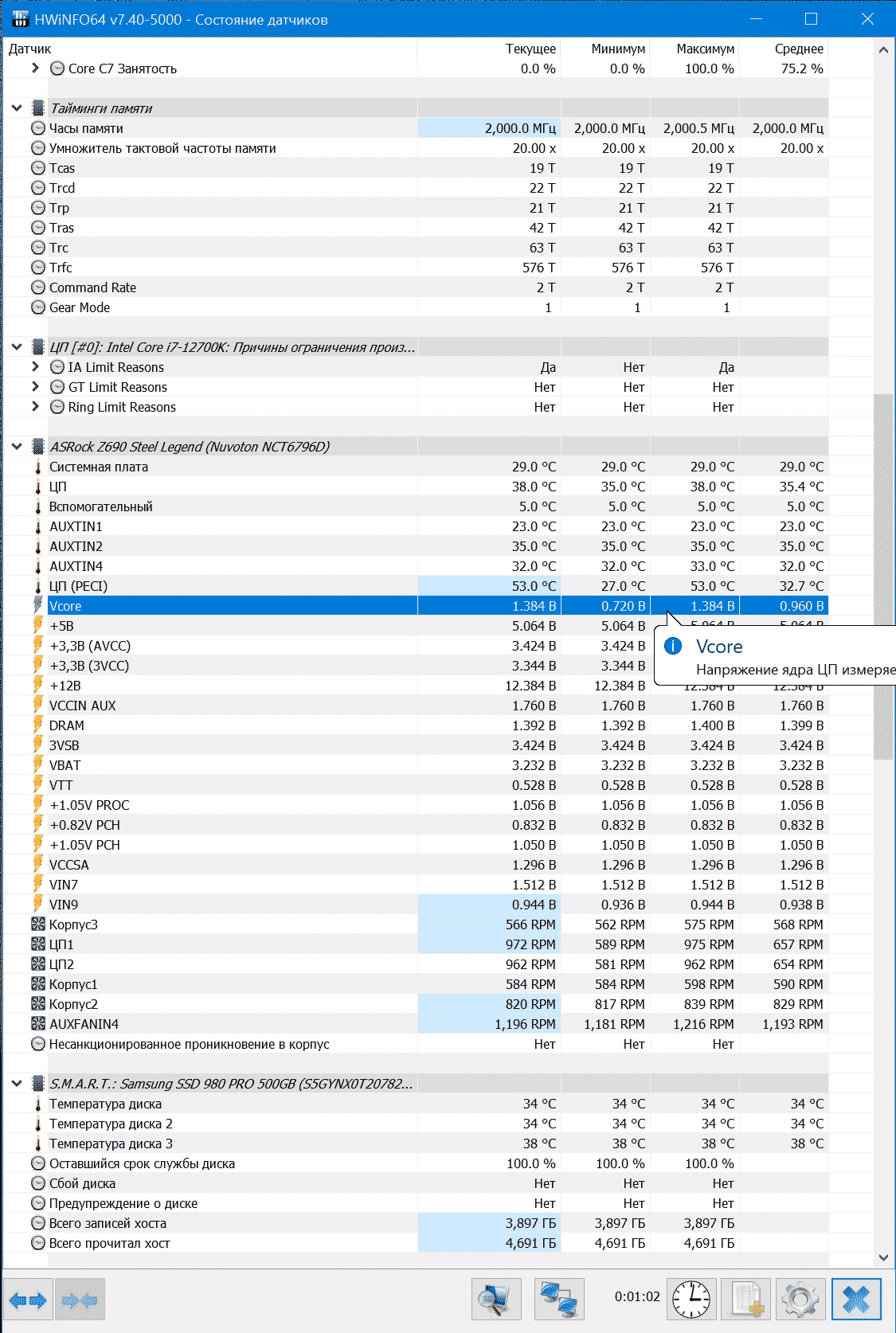

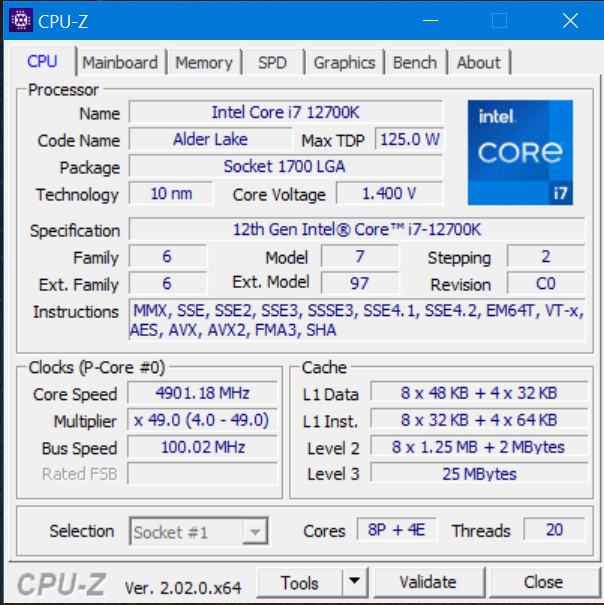

Serganya вольтаж нужно смотреть в HWInfo64. И не на CoreVid, а на вкладку VCore.

Там тоже смотрел, но все тоже самое...Эх Asrock...
Буду откатываться на 10ю версию

Serganya это на авто вольтаже такое?
Зайдите во вкладку- вольтажи в БИОС, в самом низу, если есть настройки IA AC/ IA DC- стоят в авто. Выставить IA AC=0,1/ IA DC=0,27

Топайте в винду и проверьте еще раз вольтаж в HWInfo 64.

BY_Pashka
Да, это на авто.
Выставил, как вы написали 0,1 и 0,27 - BSOD.

Serganya а что в вольтажах на проц стоит (mode какой, значение) и какой LLC
правило:
- никаких вольтажей на проц в авто
- фикс мод/ LLC1 и только, значение вольтажа подбираем до стабильного и вписываем
- оффсет мод/ LLC5 или 4, значение смещения вписываем в милливольтах (пример- 100=0,1)
- IA AC=0.1, не больше, минимум 0,01
- IA DC=0.1-0.27, минимум 0,01.
Эти настройки (выделенные) не трогаем, оставляем в авто. "Блохеров", что рекомендуют их двигать, отстреливать из ружжа.

BY_Pashka

Спасибо за вашу помощь! Это первое.
Раньше, никаких авто не было (на рабочем Биосе) - это второе.
Сейчас, изменение vcore - fixed - ставлю 1.24 (как раньше) BSOD при загрузке системы.

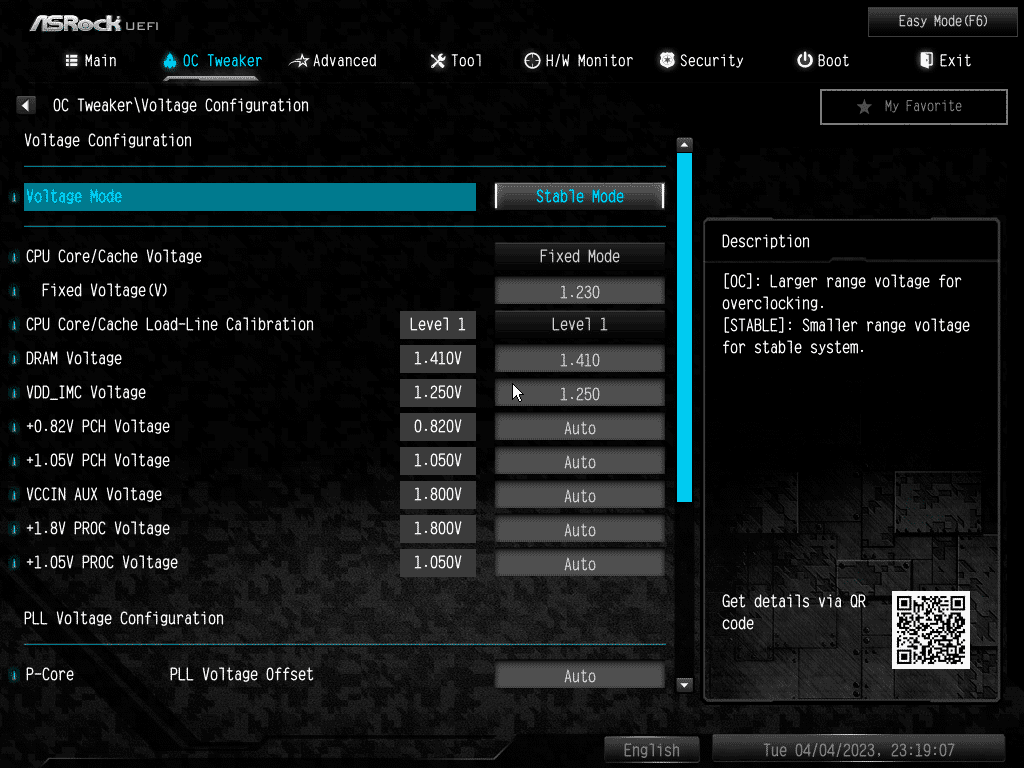

LLC как на скрине

Serganya значит новым БИОС чет изменили архаровцы.
Откатывайте на рабочую версию.

Очень полезная настройка CPU Vcore Compensation при выставлении на level 5 добавляет стабильности к разгону либо позволяет снизить вольтаж на проце, но при выставлении с авто на level 5 проц будет кушать больше, может слышали у некоторых проц показывает меньше балов в тестах чем у других, при этом настройки частоты проца одинаковые, вот эта опция помогает вернуть утраченные балы в тестах. Есть два параметра вольтажа проца СoreVID и Vcore, опция CPU Vcore Compensation убирает просадку под нагрузкой напряжения СoreVID, а параметр Load-Line Calibration (LLC) убирает просадку под нагрузкой напряжения другого параметра напряжения Vcore(это то напряжение которое мы фиксируем при разгоне), это разные параметры, если для LLC мы ставим level 1 то для CPU Vcore Compensation надо ставить level 5.

VID- это не вольтаж. Что за ерунда.. С Sandy ничего не поменялось по этому определению..
Вы хотя бы почитали, что эта опция CVC означает...
Эта опция заставит процессор работать с более высоким напряжением по умолчанию. Пожалуйста, попробуйте настроить этот параметр
когда ваш процессор не стабилен при настройках по умолчанию. Более высокий уровень обеспечит более высокое напряжение ядра.
Оригинал

И все..
Эта опция для ленивых и для неучей, для которых БИОС- темный лес..
А так зашел, XMP активировал, ткнул CVC на Level 5 и погнал в винду. Ах да, еще ткнуть попутно Base Frequency Boost))))

Добавлено спустя 55 минут 4 секунды:
Мне не лень эту чушь проверить.....
Ищите в вольтаже и VID в нагрузке разницу какую-либо. Найдете- маякнете..

Поменьше смотрите "блохеров" типа техно граля и техно белки...

Добавлено спустя 11 минут 39 секунд:

Где мои баллы, лебовски?

странно у тебя на 13500 нету разницы, на моем 12400f под нагрузкой СoreVID намного меньше проседает при level 5 по сравнению с авто. Мне с level 5 удалось немного скинуть напряжение при разгоне не потеряв стабильности, хотя энергопотребление таким же осталось, зато теперь напруга проца не такой большой кажется как раньше и не мозолит глаза.

Процессоры Intel Core i3/i5/i7/i9 13th Gen (микроархитектура Raptor Lake-S LGA1700) #17881915

Режим вольтажа какой? Оффсет или фикс? А значения установлены, что для фикса или смещение для оффсета?
При фикс вольтаже вообще можно на VID не смотреть, при фиксе не учитывается и показывает в мониторинге все что угодно..

Добавлено спустя 2 минуты 54 секунды:

это все работать может только для режима адаптив (которого на Асрок нет)/оффсет.
да и то, у меня есть кое-какие сомнения кручения одного ДС. По крайней мере на Асрок.. Но это еще в очереди на проверку.

фиксированное.

для фикса.

dialex1 проверю на фиксе.
на оффсете резалт нулевой.

Serganya Serganya
пользуюсь два месяца. плата z690 pg riptide. Пока нареканий именно в стабильности работы никаких. всё слава богу идеально.
по самой плате, точнее, монтажу, есть претензии, но это в сравнении с гигой,- там все колодки обрамлены рамками, плюс- цветными обозначениями, к тому же- подписями где плюс где минус.

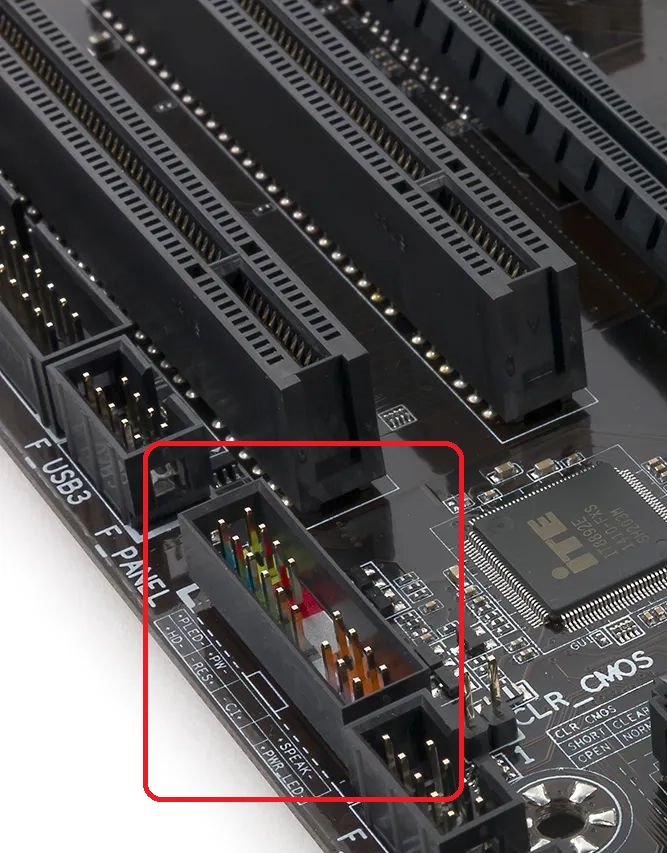

ПРимер моей прежней платы и колодки для корпуса, подключить неправильно что-то, просто невозможно.

У асрока с этой платой я заколебался изучать мануал, разглядывать с лупой где там плюсы где минусы- это издевательство. Ни рамок, ни цветов, ничего. У меня от корпуса идут все провода по 2 по 4 пин, подключаешь практически методом тыка.
Например, спикер, я только сегодня решил переподключить его, потому что не нравилось как он пищит,- слишком резко, громко, неприятно. У спикера 4 пин и два провода- красный и черный, соотв.две подписи на нем: плюс и минус.

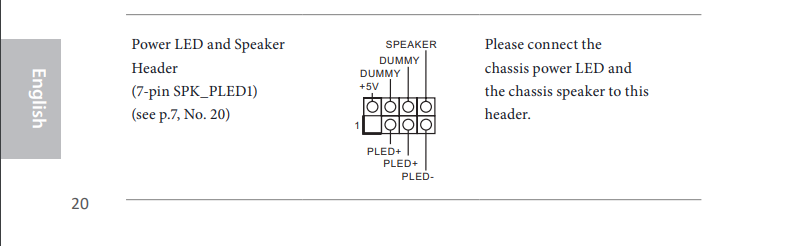

Вот что указано в мануале для платы на эту колодку:

.. и где здесь плюс где минус? как вообще понимать по этой картинке куда что вставлять, и что вообще такое speaker power led? может конечно в новодельных корпусах идут сразу коннекторы и там спикеры с лед подсветкой- не знаю. У меня корпус Z9 plus, менять его оснований пока не было. Спикер перевернул, стал пищать поприятнее, значит прежде он работал в противофазе.
И претензия к софту ASRRGBLED. Что встроенного в биос (стоит 11.01, но и в прежних версиях оно не лучше), что приложение для Windows. С биоса вообще всё мега криво и косо. работает через раз, слушается что его просят еще реже. С винды более менее получше, но грузится таак долго, словно там какая игра тяжеленная )))
Блок питания видит, управляет, всё ок. Ну и свои лампочки. Видеокарту не видит., хотя, там может доминирует msi center, в общем-то в нем даже получше эффекты

5V и есть плюс)))
