РЕШЕНО! Downgrade BIOS на ASUS Z170 pro gaming при помощи трёхдолларового USB-программатора CH341A с Aliexpress

Доброго дня оверклокеры и иже с ними!
Прошу прощения, если что-то написано не по канонам и правилам создания статей, занимаюсь подобным впервые, просто хочется поделиться радостью, ибо намучался…
Я ни какой ни программист, не ультра-мега-скилловый АйТишник нет у меня и образования в этой сфере, всё что я знаю и описываю ниже это просто опыт рядового энтузиаста – не более.
Данное руководство/рассказ посвящено всем тем, кто наплясался с бубном вокруг своей материнской платы ASUS Z170 pro gaming с целью зашить на неё вожделенный, модифицированный биос 1301 для разгона NON-K SKYLAKE-процессоров. Кто-то сейчас по любому сказал: «Тьфу! Если программатор уже на руках, что тут уже писать?!» - но не так всё просто оказалось на практике.
Ну и да, вот такую строчку сюда наверное надо вписать:
ВСЁ ЧТО ВЫ ДЕЛАЕТЕ – ВЫ ДЕЛАЕТЕ НА СВОЙ СТРАХ И РИСК! Окирпичивание мамки – маловероятно, но всё таки не исключено!

Все ссылки на файлы БИОС, софт и драйвера в самом конце статьи.

Предыстория:
Всем уже известно, что официального даунгрейда ASUS не предусмотрел.
Я сам лично перепробовал все способы софтового даунгрейда, которые смог найти в интернете как на отечетсвенных ресурсах, так и на зарубежных, и мне ни чего не помогло. Разве что только не пробовал принудительный краш БИОСА – так как просто не верю в данный способ, и скорее всего после не удачного краша, Вас заинтересует данная статья. По итогу все способы приводили к двум исходам: либо натыкаешься на сообщение, что: «БИОС который Вы хотите записать более ранний, чем установлен». Либо на сообщение, что БИОС защищён от перезаписи. В общем принял решение – нужен программатор, платить 1500 руб за перепрошивку в сервис-центре (Москва) – попросту «душила жаба». Начал интересоваться на этом форуме, где бы раздобыть чудо-девайс и натыкаюсь на рекомендацию о дешёвом программаторе CH341A.
Так он выглядит

Ну делать не чего, тем более стоит копейки – заказал. Брал именно вот тут: https://goo.gl/UYf6Om
Две недели ожиданий и железка пришла. Проблемы с драйверами и софтом я не испытал, практически на каждом шагу выложены прямые ссылки на версию программы 1.29 и 1.30 и как правило комплектуются они драйверами. Но не торопитесь их использовать (я про версии 1.29 и 1.30) почему – поясню ниже.

Ну поехали «шить»:

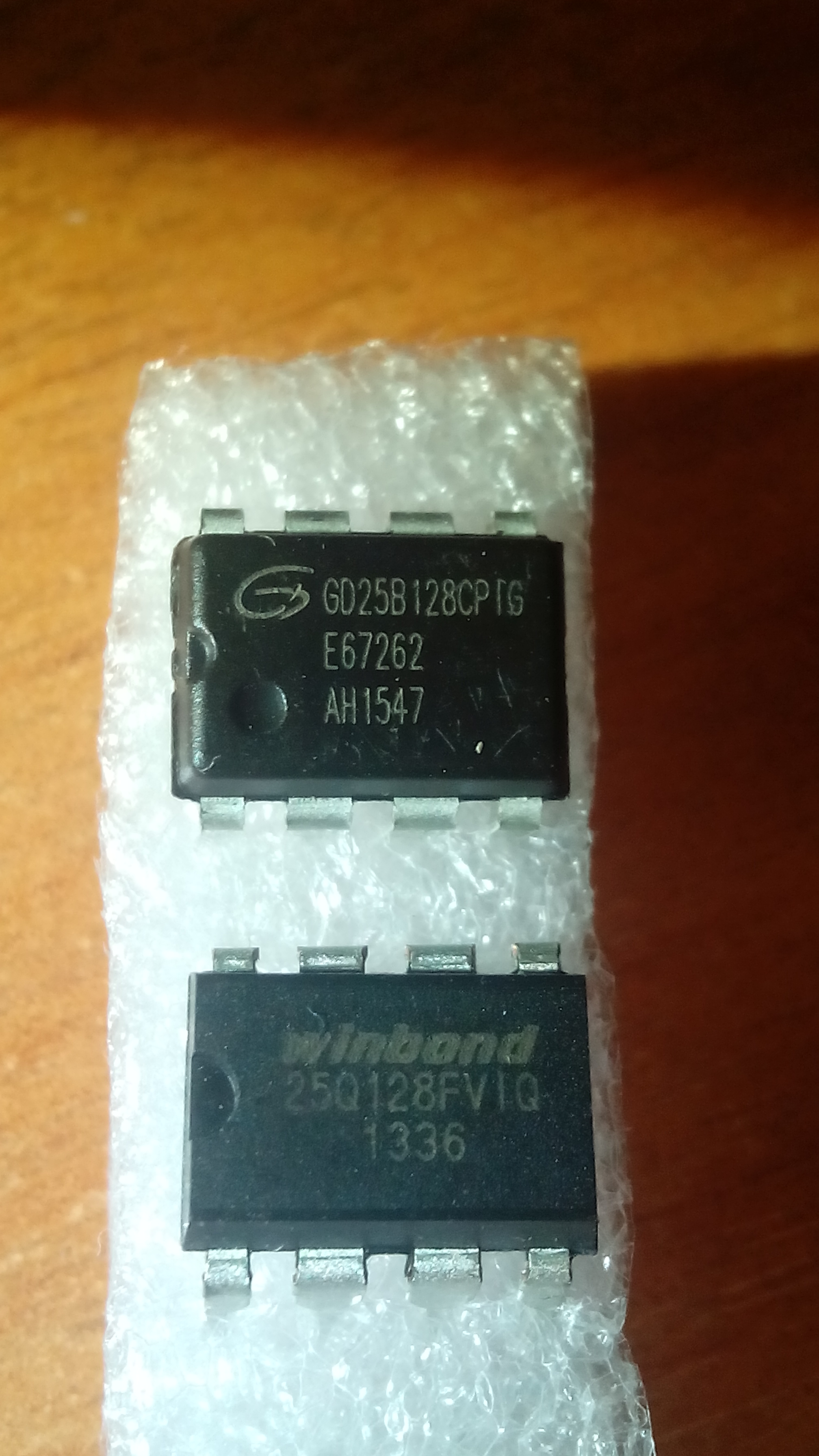

К счастью, на вышеупомянутой материнской плате чип БИОС выпаивать не нужно, это съёмный чип SPI 25-й серии восьминогий. Маркировка: WINBOND 25Q128FV
Находится сам чип вот тут:


ОСТОРОЖНО! Ноги у чипа очень мягкие, гнуться на раз, по этому настоятельно рекомендую использовать пинцет или прищепку, или у кого есть специальные щипцы для извлечения микросхем. Я вытаскивал первый раз просто просунув пластиковую лопатку между «мамкой» и чипом – погнул всё к чёртовой матери, потом выпрямлял и трясся, как бы ноги не отломились.

Ставим чип в прграмматор:
Как ставить чип в программатор

Программой CH341A-programmer v1.29 чип распознаётся мгновенно. Прошивать решил в два этапа. Первый этап, это скачать с официального Сайта ASUS версию БИОС более раннюю чем 1301, (я выбрал 1206) зашить её на чип, вернуть чип на «мамку» и второй этап, это уже из-под БИОСа версии 1206 при помощи EZ FLASH UTILITY зашить модифицированный 1301. Можно и сразу 1301 зашить, но лично мне БИОС прошитый фирменной утилитой, а не китайским программатором…
Короче так мне просто было спокойнее и казалось, что так надёжней.
В общем приступил.
1. Очистил чип – всё ОК
2. Проверил чип на чистоту – всё ОК чип чистый
3. Открываю *.CAP файл БИОСа с оф.сайта – а программа мне выдаёт:
«размер записываемого файла больше, чем может уместить в себя чип, но операция всё равно будет продолжена»
Ну думаю – наверное так надо и нажимаю «записать».
Записывается чип минут 12, в момент записи на программаторе загорается зелёный светодиод “RUN”. Все операции выполнял на древнем НЕТбуке SONY VAiO VPCM13M1R/p, розовенький , покупал жене лет 7 тому назад, установлена windows «семёрка» 32бит.

Запись завершена, статус ОК. Там же в этой утилите есть проверка чипа после записи. Ну типа программа сверяет буфер с тем, что записано на чип. Прогоняю проверку – всё ОК
Счастливый бегу пихать чип обратно на материнку – воткнул, нажимаю вкл и…
Циклический ребут! 3 сек крутятся вентиляторы, горит POWER – и выключается всё на 3 секунды и так по кругу и до бесконечности…
Я расстроенный капец, так хоть как то комп работал, а теперь кирпич. Бэкап конечно же я ни какой не сделал.
ПО ЭТОМУ ОБЯЗАТЕЛЬНО СЧИТАЙТЕ ВСЁ, ЧТО ЗАПИСАНО НА ЧИПЕ И СОХРАНИТЕ В ФАЙЛ!
Начинаю читать, гуглить что же не так я делаю. Надежда то ещё жива! В итоге нахожу статью, где ребята радиоинженеры поскилловее меня обсуждают тему, что им так же не удаётся записать именно такой же чип WINBOND 25Q128FV, и что это баг самой утилиты версии 1.29 (вот эта статья: http://mysku.ru/blog/aliexpress/35179.html )
Позже я узнал, что версия 1.30 такая же глюкавая в отношении данного чипа.
И там же они описывают что в версии 1.17 такого нет.
Сами понимаете, замаячила надежда в конце тоннеля.
Ищу версию CH341A-programmer 1.17, но раньше неё натыкаюсь на версию 1.18.
Думаю надо пробовать!
И столкнулся с тем, что чипа именно WINBOND 25Q128FV – в базе программы 1.18 НЕТ!,
но при этом прога автоматом выставляет чип 25Q128BV – отличие в одну букву.
Как на скриншоте:

Мне терять уже не чего, оставляю так.
Ну и снова:
1. Очистил чип – всё ОК
2. Проверил чип на чистоту – всё ОК
3. Открываю *.CAP файл БИОСа с оф.сайта – а оно мне опять:
«размер записываемого файла больше, чем может уместить в себя чип, но операция всё равно будет продолжена», япона мать! настораживает меня это сообщение, но всё равно нажимаю «записать».
4. Запись – ОК
Запускаю проверку – верификация не проходит! Пишет «данные не совпадают с буфером».
Я в унынии… На всякий случай воткнул чип в «мамку» (ну мало ли) – результат тот же, цикличный ребут…

Короче готовлю 1500 руб, звоню в первый попавшийся на яндексе сервис по перепрошивке БИОСов. Трубку поднял парень, я ему рассказываю, что мол так и так, программатором запорол чип, комп не грузится и т.д. и т.п. На что он мне говорит:
- а дамп БИОСА где брал?
Меня осенило! ДАМП!
ДАМП Карл!
Нужен не *.CAP-овский файл с официального сайта а ДАМП!
Я поблагодарил чувака из сервисного центра, попрощался и в тот же миг уже искал файл с расширением *.BIN для своей «мамки». Почему “BIN” – а потомучто именно с ним работает программатор на чипсете CH341A и именного файл этого расширения предлогается выбрать при нажатии на кнопку «открыть», а я менял на «показать все» и выбирал *.CAP
Гуглил я не долго, так как быстро набрёл вот на этот форум: https://goo.gl/A9vPiD
где добрый человек просто написал:
Предлагаю программу для обрезки биосов материнских плат ASUS (CAP файлов). Дай Бог ему здоровья и всей его семье!
Короче это утилита преобразует *.CAP в *.BIN именно для прошивки программатором.
Она так и называется «CAP to BIN»
Выглядит так:
CAP to BIN

Скачать можно по ссылке в конце статьи.

Дальше всё пошло как надо.
Преобразую файл БИОСа версии 1206 в *.BIN
Выставляю настройки чипа 25Q128BV как на скрине:
скриншот:

Ну и опять:
1. Очистил чип – всё ОК
2. Проверил чип на чистоту – всё ОК
3. Открываю *.BIN – всё ОК и ни каких «левых» сообщений!
4. записал чип – всё ОК
5. Запускаю проверку - Верификацию прошёл:
Верификация ОК

Вставляю чип в материнскую плату, запускаю…
Пошла иницилизация нового БИОСа!
Радости нет предела! Имейте ввиду, иницилизация идёт минут пять, в прцессе которой у меня комп презагрузился сам два раза. В итоге загрузился у меня комп, подготовил на жёстком диске файл модифицированного БИОС для разгона NON-K SKYLAKE 1301 – запустил из-под биос фирменную утилиту "EZ FLASH UTILITY" и прошился без каких либо проблем.

Кстати, обратите внимание на скриншоте, что дата БИОСа v.1206 от 07 марта 2016, а версия БИОС v.1301 от 18 декабря 2015, т.е. при сверке во время обновления БИОС штатными средствами утилита пробивает предположительно именно № версии, а не дату. (Ну это так, просто наблюдение).
Скриншот

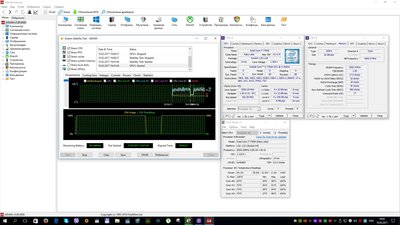

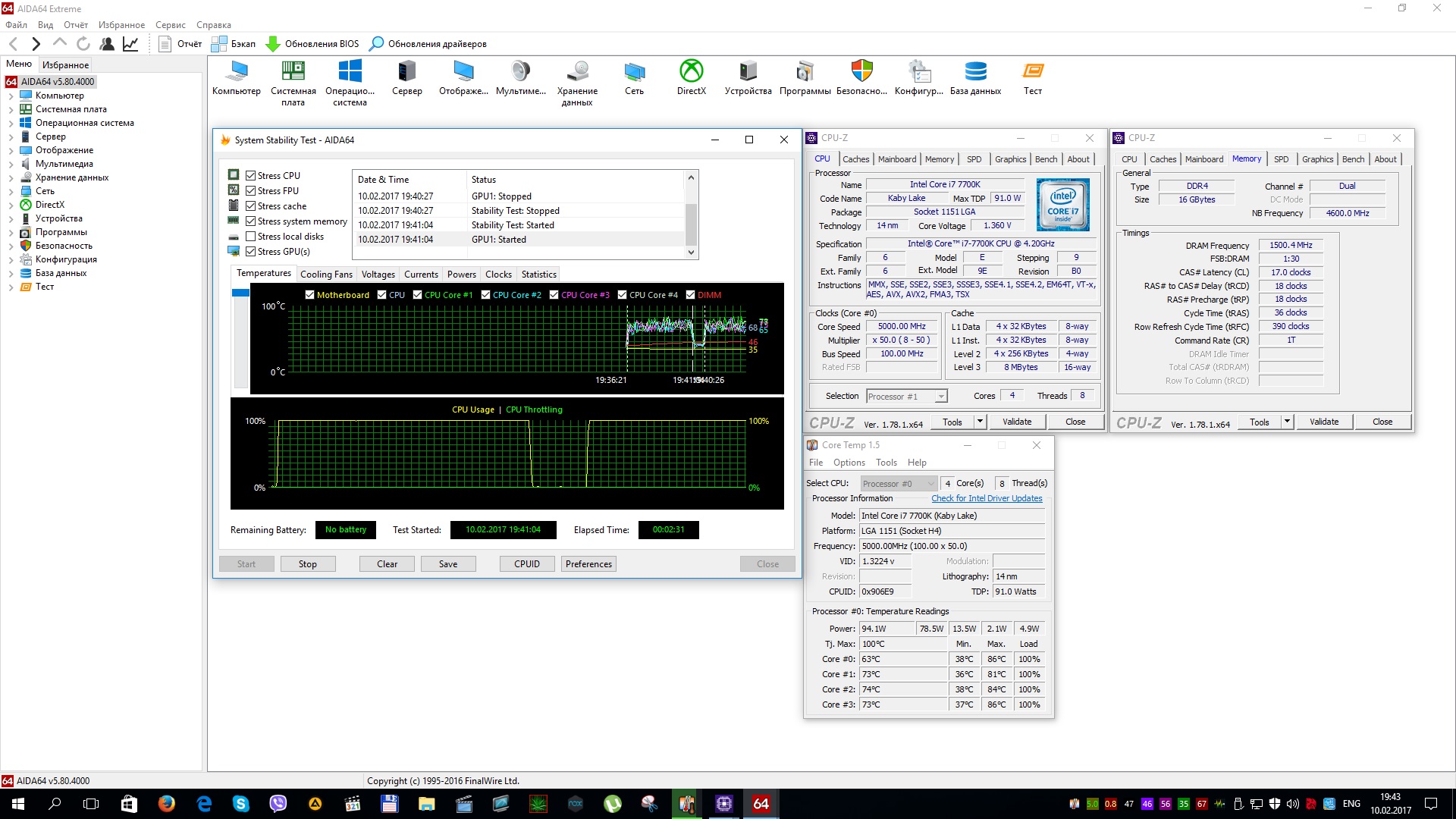

По итогу разгона для i7 6700 имею вот такой результат:
Мой результат:

Частота шины 140
Напряжение на ядре 1.450
В нагрузке 79 градусов
Кулер на жидком метале DeepCool NEPTWIN v2
Проц не скальпировал.


Всем спасибо кто дочитал до конца, сам не ожидал, что так много букв получится.
Ниже ещё спойлер с полезными ссылками:
Файлы для загрузки:

Если кто-то хочет что-то уточнить – пишите личное сообщение, так отвечу быстрее.
