Intel LGA1150. Помощь при выборе материнской платы (МП).

#77
F.A.Q

Базовые понятия:

Материнские платы LGA1150 совместимы только с оперативной памятью DDR3. При этом сохранениа обратная совместимость с системами охлаждения, рассчитанными на LGA1156 и LGA1155.

Контроллеров линий PCI-E присутствует два.

Основной находится в процессоре и обеспечивает 16 линий PCI-E 3.0 (с обратной совместимостью с 2.0 и 1.1). Эти 16 линий могут распределяться на один или несколько слотов (до трёх по схемам 16+0+0, 8+8+0, 8+4+4). В ряде случаев производителями применяются специальные мосты-расширители типа PEX PLX, которые поджключаются к 16-ти процессорным линиям PCI-E, а на выходе имеют до 48 линий PCI-E. Таким образом некоторые модели материнских плат формально имеют по несколько полноскоростных PCI-Express x16. Нужно заметить две вещи:
- NVidia блокирует SLI-совместимость для слотов x4;
- хотя суммарное быстродействие таких слотов не превышает "процессорных" PCI-E 3.0 x16, по-отдельности некоторый незначительный положительный эффект может иметь место в силу того, что в SLI/CF далеко не всегда всем видеокартам одновременно требуется вся пропускная способность, чем и пользуются мосты PEX, применяя интеллектуальную балансировку нагрузки.
Так что подобная хитрость имеет некоторый смысл.

Второй контроллер PCI-Express находится в южном мосте (чипсете) на материнской плате и обеспечивает 8 линий PCI-E 2.0, которые могут использоваться производителями как для подключения дополнительных контроллеров (например, сетевой подключается именно через одну из них), так и для размещения на плате дополнительных слотов PCI-E, как "коротких" x1, так и полноразмерных PCI-Express x16, к которым физически подходит всего 4 линии.
Но не нужно забывать, что шина DMI 2.0, играющая у Intel роль связи между процессором и набором системной логики, имеет пропускную способность всего 2 Гбайт/с в одну сторону, а помимо вышеупомянутых восьми линий PCI-E в кристалле набора системной логики расположены контроллеры шести портов SATA, двух десятков USB, подключен звук и т.д. Подробнее можно прочесть здесь.

Отдельным пунктом: в H81, H87, Z87, H97, Z97 нет поддержки старой шины PCI, а все слоты оной, что мы наблюдаем на материнских платах, реализованы дополнительными контроллерами-мостами PCIe-PCI от ITE и ASMedia. Но у оных есть проблемы совместимости, в результате чего далеко не всякая плата расширения в таком слоте заработает.

#77

Чипсеты:

Z97 Express содержит 8 линий PCIe 2.0, поддерживает шесть портов USB 3.0, а также шесть портов SATA 6 Гбит/с. Не изменив в нём физически ничего в сравнении с предыдущей версией чипсета Z87 Express, Intel переименовала его для маркетинговых целей в ходе продвижения архитектуры Haswell и поменяла базовую прошивку для того, чтобы можно было назвать этот продукт новым. Изменённая прошивка может понадобиться для будущей поддержки процессора Broadwell.

Z87 Express: Intel поддерживает разделение линий на контроллере PCIe 3.0 в сочетании чипсетов Z97/Z87 Express, и любой процессор может поддерживать одну карту с 16 линиями, две карты с восемью линиями или три карты в конфигурации x8-x4-x4 (в зависимости от компоновки материнской платы). Режим CrossFire рассчитан максимум на три видеокарты, а Nvidia позволяет объединить в SLI две видеокарты. Также доступны режимы RAID 0, 1, 5 и 10.

H97 Express приходит на смену H87 аналогично тому, как и Z97 сменяет Z87. Оба устройства поддерживают одинаковые модели процессоров и обладают схожим набором функций, однако может возникнуть необходимость в обновлении прошивки у нового чипсета для будущей поддержки процессора Broadwell.

H87 Express по сравнению с Z97 возможностей меньше из-за ограничения возможностей встроенного контроллера PCIe 3.0, который может работать только с одним устройством, а возможности разгона CPU при этом заблокированы. Впрочем, неофициально чипсеты H97/H87 Express могут быть разблокированы для разгона. Кроме того, Intel включает в свои материнские платы H97 или H87 с совместимой прошивкой программное обеспечение Small Business Advantage

Q87 Express к набору H87 добавлено несколько функций, ценных для систем корпоративного класса: VT-d, TXT, vPro.

Q85 Express: из функционала H87 Express убраны два SATA-порта и поддержка RAID. Чипсет поддерживает до четырёх портов SATA 6 Гбит/с.

B85 Express если сравнивать с Q85 Express, убрана поддержка четырёх портов USB 2.0 и двух – USB 3.0. Так что общее количество портов USB 2.0 и 3.0 составляет, соответственно, восемь и четыре.

H81 Express не хватает двух дополнительных разъёмов SATA и USB 3.0, в сравнении с B85 Express, то же самое касается двух линий PCIe 2.0 (у контроллера PCH их остаётся шесть). Наиболее дешёвый из всех чипсетов Intel LGA1150.

#77

Отличия Z97 от Z87:

#77

#77

Пару слов о возможностях разгона:

Разгон возможен только множителем. По шине (BCLK) потолок всего 103-105, реже 107 МГц. Изначально возможность разгона допускалась только для материнских плат на основе наборов системной логики Z-серии (Z87/Z97).

Фактически же, в результате ошибки, допущенной Intel, разгон возможен на всех наборах системной логики, вплоть до H81. Ограничение только одно: не на всех материнских платах производители реализовали данный функционал (к примеру, ASUS H81M-K). Хотя среди протестированных в Лаборатории overclockers.ru бюджетных материнских плат (искать в этом списке - на эту тему пишет только один автор), при условии обновления BIOS, не было ни одной, где возможность разгона отсутствовала бы. Отдельное ограничение: самый дешёвый процессор с разблокированным множителем, а именно "юбилейный" Pentium G3258, допускает установку частоты памяти на таких материнских платах не выше 1400 МГц (на Z87/Z97 такого ограничения нет)

#77

Личные рекомендации:

Покупка материнской платы не должна быть такой уж большой проблемой. Просто выберите процессор, чипсет, предпочитаемый форм-фактор и устройства расширения, а затем подберите материнскую плату, которая наиболее соответствует этим потребностям.

Если вы выбрали что-то отличное от полноразмерного корпуса ATX, то будьте готовы и к последствиям. Платы меньшего формата, подходящие к корпусам меньшего форм-фактора, часто имеют полностью интегрированные обычные чипсеты и не обеспечивают невероятный уровень производительности. Будьте готовы к наличию в конфигурации встроенных устройств, которые вам не понадобятся и могут быть отключены, но не расстраивайтесь, если приходится платить за ненужные вам функции, так как изготовленная под конкретные требования материнская плата может оказаться гораздо дороже, чем та, что сделана под потребности массового покупателя.

Может случиться так, что для установки процессора поколения Haswell Refresh придётся произвести обновление BIOS.

рекомендации по приобретению МП от комрада Saturn™:
ссылка

желающие приобрести плату на H81-чипсете, просьба обратить внимание на заметку I.N. по поводу разгона:
ссылка

ВНИМАНИЕ!!! При покупке материнских плат нижнего ценового сегмента, обратите внимание на ссылки ниже. Не в коем случае не подумайте, что тем самым искусственно создается ограничение от приобретения продуктов Gigabyte. Это всего лишь информация, дабы усведомить будущего покупателя с чем ему возможно предстоит столкнуться на ультрабюджетных моделях:
Материнские платы Gigabyte: игры с ревизиями и потребительскими характеристиками
Ревизии материнских плат Gigabyte - ищем отличия
Компания Gigabyte обманывает своих покупателей и попутно нарушает закон

#77

Тематические форумы по МП на основе LGA1150:

MSI на Intel Z87/Z97 LGA1150 "Haswell"
MSI B85-G43
ASUS LGA1150 на чипсете Intel Z87/Z97 (процессоры Haswell)
Материнская плата ASUS B85-PLUS (Intel B85 / LGA1150)
ASRock LGA1150 на чипсете Intel Z87_H87_B85/Z97 (процессоры Haswell)
Gigabyte на Z87 LGA 1150 - D3H,UD3H,UD4H,UD5H (Haswell)

#77

В данной ветке обсуждается только выбор МП на платформе LGA1150. Основываясь на общепринятых ПРАВИЛАХ КОНФЕРЕНЦИИ, все вопросы-ответы "вне темы" будут удалены.

FAQ всегда находится в стадии пополнения, поэтому если у кого имеется что-либо добавить / возможно исправить - пишите мне в ЛС, antiOVER.

_________________
Бот форума.

Последний раз редактировалось antiOVER 23.03.2015 1:43, всего редактировалось 23 раз(а).

Реклама

Партнер
  andrey_777

Member
Статус: Не в сети
Регистрация: 16.11.2010
Откуда: Россия
D303 писал(а):
или разница в скорости не сильно скажется в играх?

Мало того, что x4, так еще и pci-e 2.0. Если видеокарта производительная, то разница будет значительной.
https://www.overclockers.ru/lab/77399_4 ... -2016.html
https://www.overclockers.ru/lab/67746_5 ... -2015.html
Trazer писал(а):
А если выбирать по чипсету h81.

Есть ASUS H81M-A с довольно приятной конфигурацией разъемов на задней панели.

_________________
people.overclockers.ru/andrey_777/
http://youtu.be/VUbpb23yTK8

  cambala

Member
Статус: Не в сети
Регистрация: 13.03.2012
andrey_777 писал(а):
Если видеокарта производительная, то разница будет значительной

А по вашей ссылке другая информация...
Цитата:
GeForce GTX 980 4096 Мбайт.
В разрешении 1920 х 1080:
PCI Express x16 в паритете (+/- 3%) с PCI Express x8;
PCI Express x8 в паритете (+/- 3%) с PCI Express 4;
PCI Express x16 быстрее PCI Express x4 на 3 - 4%.
В разрешении 2560 х 1440:
PCI Express x16 в паритете (+/- 3%) с PCI Express x8;
PCI Express x8 быстрее PCI Express x4 на 4 - 5%;
PCI Express x16 быстрее PCI Express x4 на 4 - 5%.

2.0 конечно медленнее... Но судя по цифрам вряд ли критично.
  toouur

Member
Статус: Не в сети
Регистрация: 12.04.2015
Откуда: Минск
Фото: 10
Trazer писал(а):
А если выбирать по чипсету h81

asus h81-E

_________________
https://www.last.fm/user/TOOUUR
https://foursquare.com/patsiomkin

  Pyromancer

Junior
Статус: Не в сети
Регистрация: 10.12.2011
Посоветуйте пожалуйста мп для i7 4790, microATX, ~100$
  andrey_777

Member
Статус: Не в сети
Регистрация: 16.11.2010
Откуда: Россия
cambala писал(а):
2.0 конечно медленнее

Да, вдвое. Увы, такие тесты не гуглятся. Плюс эти 4 линии идут не на проц, а через чипсет (и потом по dmi 2.0 в проц), вроде как тоже сказывается.
Pyromancer http://www.regard.ru/catalog/tovar152768.htm

_________________
people.overclockers.ru/andrey_777/
http://youtu.be/VUbpb23yTK8

  cambala

Member
Статус: Не в сети
Регистрация: 13.03.2012
andrey_777
Я в курсе, что медленнее :) Просто вы написали словами не то, что в тесте. Ладно, проехали. Может, я просто не так понял.
Pyromancer
MSI B85M-E33 V2 ели без лишних наворотов. MSI B85M-G43 чуть получше.
  Atheros

Member
Статус: Не в сети
Регистрация: 20.12.2010
Откуда: Москва
Фото: 199
andrey_777 писал(а):
Trazer


Там особо нет сильной разницы, но как сказал andrey_777, я тоже придерживаюсь ASUS H81M-A или ASUS H81M-E
  D303

Member
Статус: Не в сети
Регистрация: 03.10.2015
Откуда: СПб
Спасибо.
  KpacHblu

Member
Статус: Не в сети
Регистрация: 21.02.2016
Откуда: Краснодар

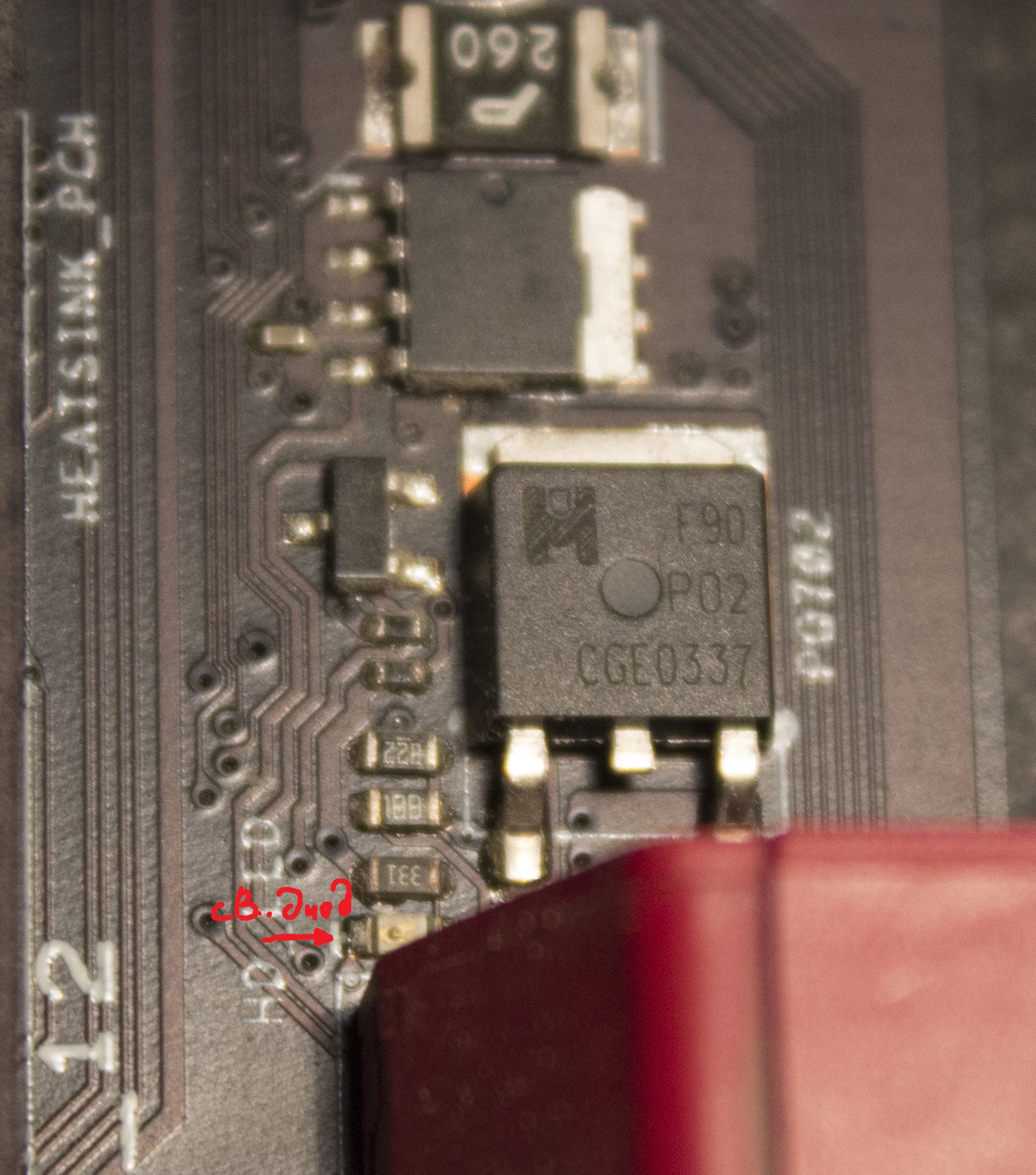

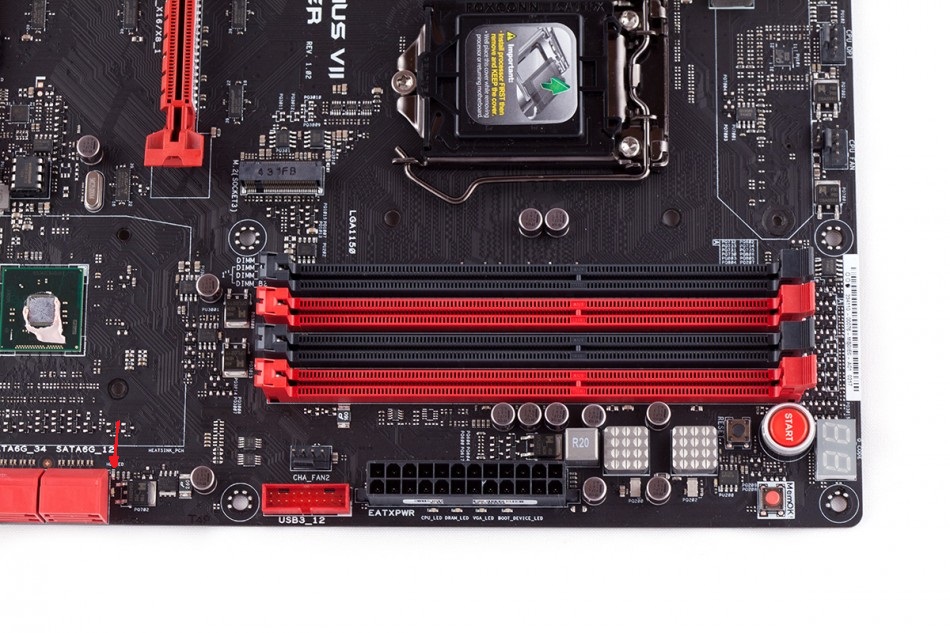

Подскажите, кто в курсе, в месте указанном стрелокой , то ли ток пробивает, то ли еще что-то. На что может повлиять неисправность данного элемента?


Вложения:
img-9-950x6331.jpg [ 231.13 КБ | Просмотров: 1292 ]
  Atheros

Member
Статус: Не в сети
Регистрация: 20.12.2010
Откуда: Москва
Фото: 199
KpacHblu с чего взял что пробивает?
  KpacHblu

Member
Статус: Не в сети
Регистрация: 21.02.2016
Откуда: Краснодар

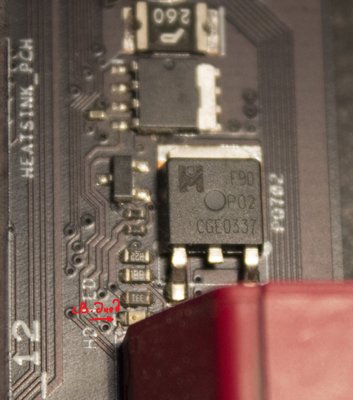

Atheros В том что пробивает не был до конца уверен . Дело в том , что этот св-диод находится ровно между бэкплейтом и радиатором Вк, поэтому сначала думал, что возможно не подключены PCI-E коннекторы и поэтому светодиод горит оранжевым . Извиняюсь за свое невежество.


Вложения:
св.JPG [ 1.04 МБ | Просмотров: 1268 ]
  DrMax

Member
Статус: Не в сети
Регистрация: 26.08.2010
Фото: 5
Кстати о птицах MAXIMUS VII GENE
В обсуждении её обзора, тут на оверах, пишут что:
Smile286 писал(а):
В статье не указано, что плата не поймет M.2-накопители, работающие через интерфейс SATA. А ведь только такие фактически и можно сейчас купить в российской рознице. Адын бал! :-)

Чтозанафиг, разъясните.
И в принципе, кто что знает о её +/-.
  andrey_777

Member
Статус: Не в сети
Регистрация: 16.11.2010
Откуда: Россия
DrMax писал(а):
Чтозанафиг, разъясните.

Два года с его комментария прошло, сейчас pcie накопители есть. А так верно, тольк pcie и поддерживается, до 10 гбит/с.
DrMax писал(а):
И в принципе, кто что знает о её +/-.

Для меня минус только в отсутствии displayport, в остальном радует, работает 24/7
KpacHblu писал(а):
светодиод горит оранжевым

Да, повторяет функционал hdd_led на морде корпуса. Порой удобно на открытом стенде.

_________________
people.overclockers.ru/andrey_777/
http://youtu.be/VUbpb23yTK8

  Atheros

Member
Статус: Не в сети
Регистрация: 20.12.2010
Откуда: Москва
Фото: 199
KpacHblu я так сразу и подумал, что тебя смутил лед индикатор HDD)))
  KpacHblu

Member
Статус: Не в сети
Регистрация: 21.02.2016
Откуда: Краснодар
Atheros Так следовало бы намекнуть :)), а то из-за этого диода кучу времени угробил. Снимал, осматривал Вк, пытаясь найти этот диод, хорошо что под рукой была ещё одна карточка , иначе бы и не догадался о том, что этот светодиод находится на МП, он там так хитро спрятан, когда карта установлена в 1-ый PCI-E слот, ровно располагаясь между бэкплейтом и радиатором ВК.
  Atheros

Member
Статус: Не в сети
Регистрация: 20.12.2010
Откуда: Москва
Фото: 199
KpacHblu я на открытом стенде часто смотрю на него, для понимания загрузки ОС
  kirik171

Member
Статус: Не в сети
Регистрация: 08.03.2008
Откуда: Мытищи
Фото: 15
Как материнки Gigabyte на z97 в плане качества, разгона? Стоит к ним присматриваться?
  cambala

Member
Статус: Не в сети
Регистрация: 13.03.2012
kirik171
К ним в последнее время не особо присматриваются из-за того что в FAQ в конце.
  Atheros

Member
Статус: Не в сети
Регистрация: 20.12.2010
Откуда: Москва
Фото: 199
kirik171 налажали они как то разок сильно, и теперь доверия к ним нет )) на сколько я люблю асус и его всем рекомендую, но я бы лучше мси взял, чем гигабайт )))

А так я тебе рекомендую смотреть в сторону ASUS) если брать широко и по брендам, лично для себя сделал предпостение - ASUS затем MSI, потом ASRock)) Gigabyte в моем списке нет личного предпочтения нет )) хотя по работе приходится и на них собирать системы)
  andrey_777

Member
Статус: Не в сети
Регистрация: 16.11.2010
Откуда: Россия
kirik171 ну во времена p55 умели делать, за 180 баксов давали такое (по портам), что сейчас за 250, работает до сих пор. :D
Жаль, что времена прошли. Если бы не жульничали и делали нормальные биосы, все было бы лучше :)

_________________
people.overclockers.ru/andrey_777/
http://youtu.be/VUbpb23yTK8
