Ассортимент Gigabyte начинается с линейки Ultra-Durable, которую тайваньский производитель ориентирует на офисные сценарии. Всего здесь представлены три модели. Z690 UD DDR4 предназначена для "старого" стандарта памяти, на Z690 UD и Z690 UD AX устанавливаются новые планки DDR5. Последняя комплектуется модулем WLAN и Bluetooth.

Для творческих профессионалов Gigabyte предлагает материнскую плату Z690 Aero G, причем она выкрашена в контрастные черные и белые оттенки. Как и Gigabyte X570S Aero G (тест), материнская плата Z690 не имеет портов Thunderbolt 4, что несколько обидно. Зато на плату устанавливаются новые планки DDR5.

Игровой сегмент стартует не с моделей AORUS в ассортименте Gigabyte, а с Z690 Gaming X и Z690 Gaming X DDR4. Обе оснащены одинаковым набором функций за исключением совместимости с памятью. В случае Z690 Elite AX и Elite DDR4 тоже будут два варианта с разной памятью, поэтому у покупателей будет возможность выбора. Но остальные модели AORUS опираются на стандарт DDR5. В том числе новые Z690 AORUS Pro и Ultra. Z690 AORUS Master ориентирована на high-end сегмент.

Флагманской материнской платой Gigabyte становится Z690 AORUS Xtreme. Процессор LGA1700 питается от 20 фаз VCore, каждая заявлена с нагрузкой до 105 А. Gigabyte указывает о возможности разгона памяти до эффективной частоты 8.000 МГц, что довольно близко к пределу JEDEC. Компоненты питания должны эффективно охлаждаться благодаря прямому контакту с тепловыми трубками и крупным радиаторам.

Ниже приведены анонсированные материнские платы Gigabyte Z690.

Z690 UD DDR4
Z690 UD AX
Z690 UD
Z690 Aero G
Z690 Gaming X DDR4
Z690 Gaming X
Z690 AORUS Elite DDR4
Z690 AORUS Elite AX
Z690 AORUS Pro
Z690 AORUS Ultra
Z690 AORUS Master
Z690 AORUS Xtreme

Если берёте Gigabyte, будьте готовы к отвратительной поддержке в этом поколении (обновлений нет уже 4 месяца, плюс не все настройки по разгону доступны в BIOS, что сильно сужает функционал даже предтоповых плат). Также на ВСЕХ платах хреновый разгон памяти, даже 6000 проблемно получить, а выше 6000 вообще уже пара плат с трудом могут.

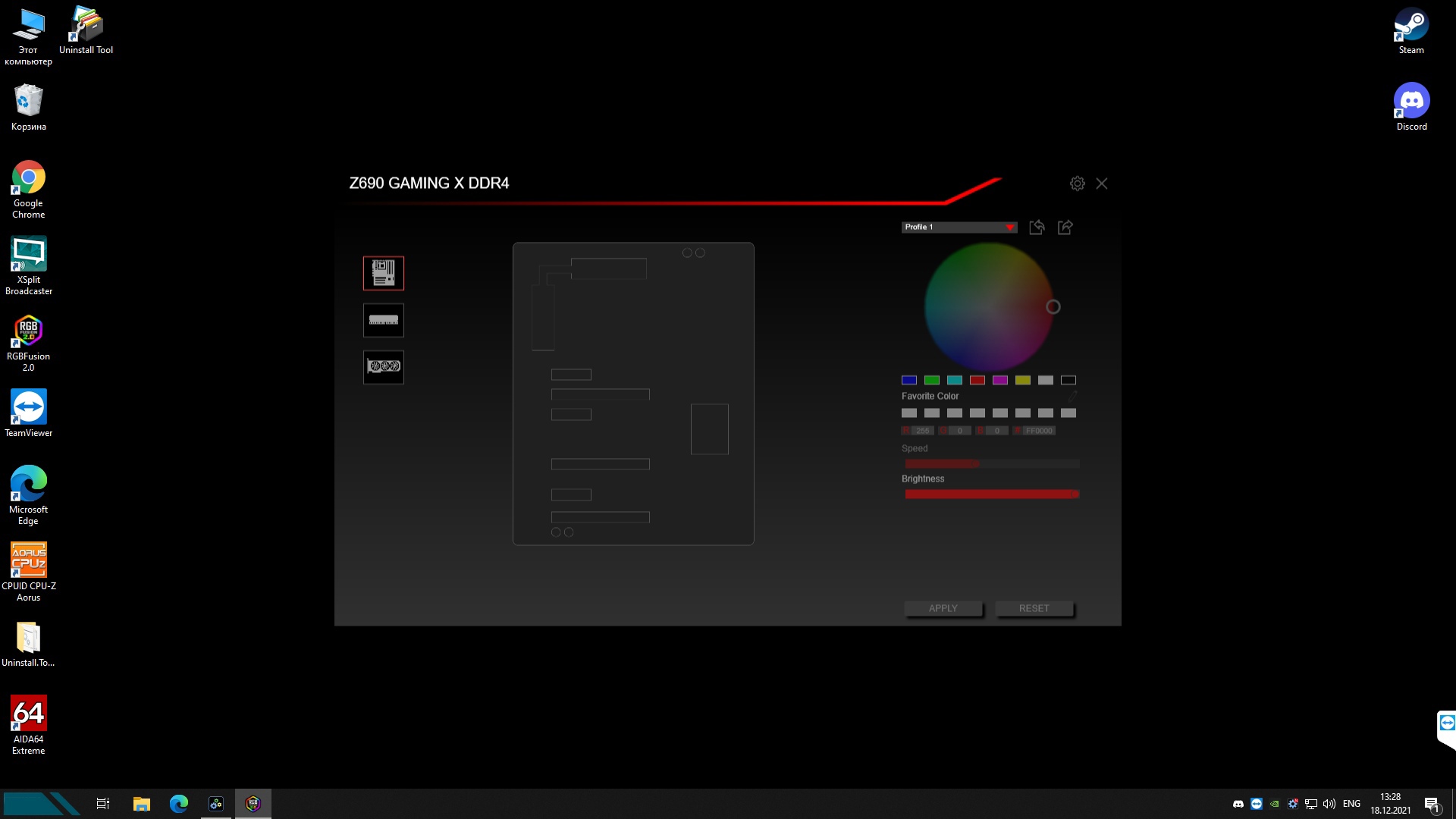

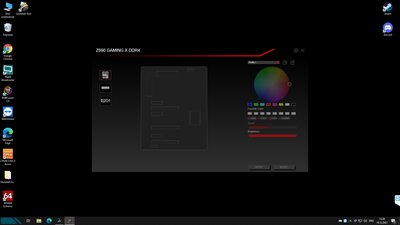

приветы. плата Z690 Gaming X DDR4 не могу решить проблему с регулировкой подсветки, пробовал на разных версиях биоса(сейчас стоит ф6 с глобал сайта), так же пробовал и вин10 и вин11. после установки ОС ставлю апп-центр, ставлю драва все и ргб фьюжен, в ПО плата горит серым будто не активна + плашки у меня с лгб, их видит но менять подсветку не меняет. другие версии ргб фьюжен вообще вылетают сразу после старта. написал в гигабайт сапорт, ответили несите в сц если не заработает версия ргб фьюжен B21.1122.1. ну он разумеется вылетает. если найти версию что запускается хъотяб, то вот регулировка видяхи работает норм. не хотелось бы конечно тащить ее в сц ибо останусь без компа, явно за сутки не решат проблему. куда рыть?

NFK88 я просто смирился, что это не работает, так же как и драйвер с настройками для звука, слишком много танцев с бубном, что бы это всё заработало. Это не конкретно ваша проблема, а проблема гигабайта в целом, сдача в СЦ скорее всего никакого эффекта не даст

а сейчас двойного старта нет?

ailya1960
Internal VCCSA сейчас выставлен на 1,27V. По показаниям HWiNFO64 SA VID равен 1,266V.
Так что ничего не задирается и работает прекрасно. Это на биосе F6c.

Приветствую коллеги.
Помогите пожалуйста, может кто сталкивался с аналогичной проблемой.
Мать Z690 Aorus Master, в списке устройств есть "Универсальный USB-концентратор SuperSpeed", на нём ошибка "Код 10 - запуск устройства невозможен".
#77

Дрова с сайта поставь все или sdi скачай он сам разберется.

О каких дровах идёт речь?

Подскажите, что за странный появляющийся и исчезающий параметр в последней версии AIDA CPU VID 1.481 V, при том что Ядро ЦП 1.296 V

Это нормально ,делается greset, не надо ничего трогать, и дать загрузится в Ос-для создания всех переменных, потом выкл+ clr_cmos. И можно настраивать.

Добавлено спустя 32 минуты 16 секунд:

Гига это не "про автомат для памяти", я разгонял двуранги 2*16 на 3800 на z390 mastere- т.е 4000+ я бы на простых 1*8 плашках Bi-die, точно бы взял.
Основное правило на гиге, обновили биос обязательно cl_cmos - после всех рестартов. Потом заново load_defaults.

После этого:
1)Сначала выставляете Fast memory boot- в disabled(включаем тренировку), все напряжения включая Dram, Dram training и на цпу КП - c запасом, но без фанатизма.
2)В настройках Power лимитов, на память ставим 4090w
3) Отключаем realtime timing.

Всё это сохраняем, и рестарт. Потом уже с выставленными этими настройками, настраиваем частоту памяти и тайминги по таблице anta777.

Иногда ручной режим в комбинации с профилями "Enhanced Perfomance" или "4500+" и другие, могут помочь, но можете и не загрузится, в этом случае просто ждите 3-4 перезагрузки при неудачной тренировке, и сброс настроек памяти. Любое изменение таймингов или напряжений Кп как в плюс так и в минус,я рекомендую делать перетренировку.

В любом случае f6 финал не рабочий биос,если только для дефолта,как так можно было накосятичь я хз,ведь позади всего лишь последняя бетка префинал и отличий не должно быть вообще.

Нет! Был после прошивки на новый биос , дердуло и определяло, гоняло память- красный диодик . Сейчас все прижилось.
Ну и соответственно всем, у кого память не видится более 2133.После прошивки надо ручками заново.
Memory Ref clock - 100Mhz
Gear mode - 1
Internal VCCSA - 1.25v
DRAM Voltage - 1.35v -1.32
DRAM Vdd/VddQ - 1.25v
DRAM Training Voltage - 1.35v

VCCSA&IO= 1.2 можно

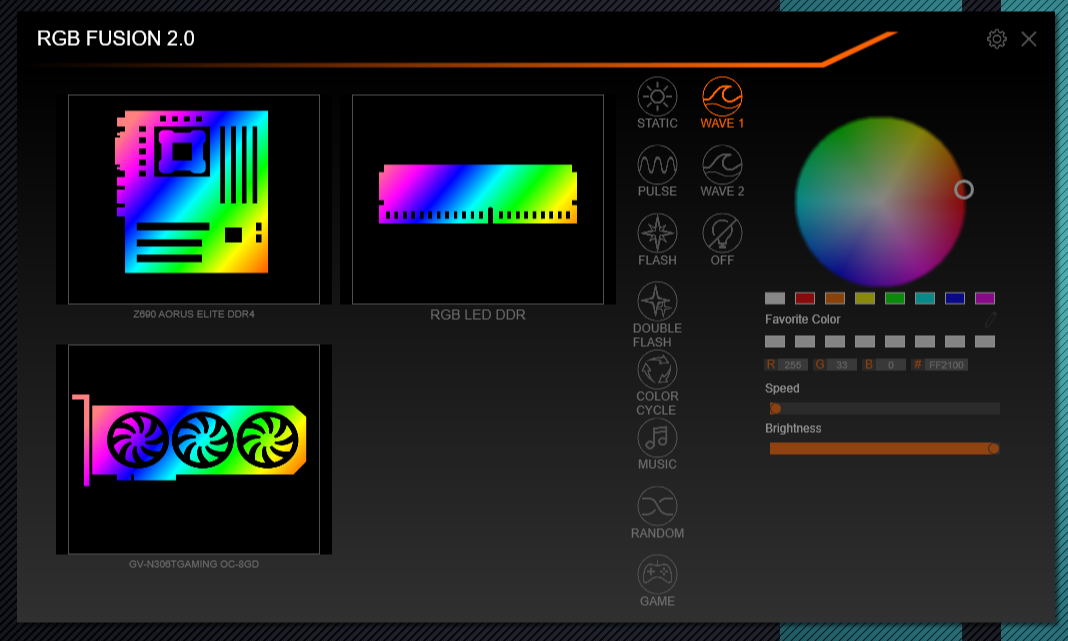

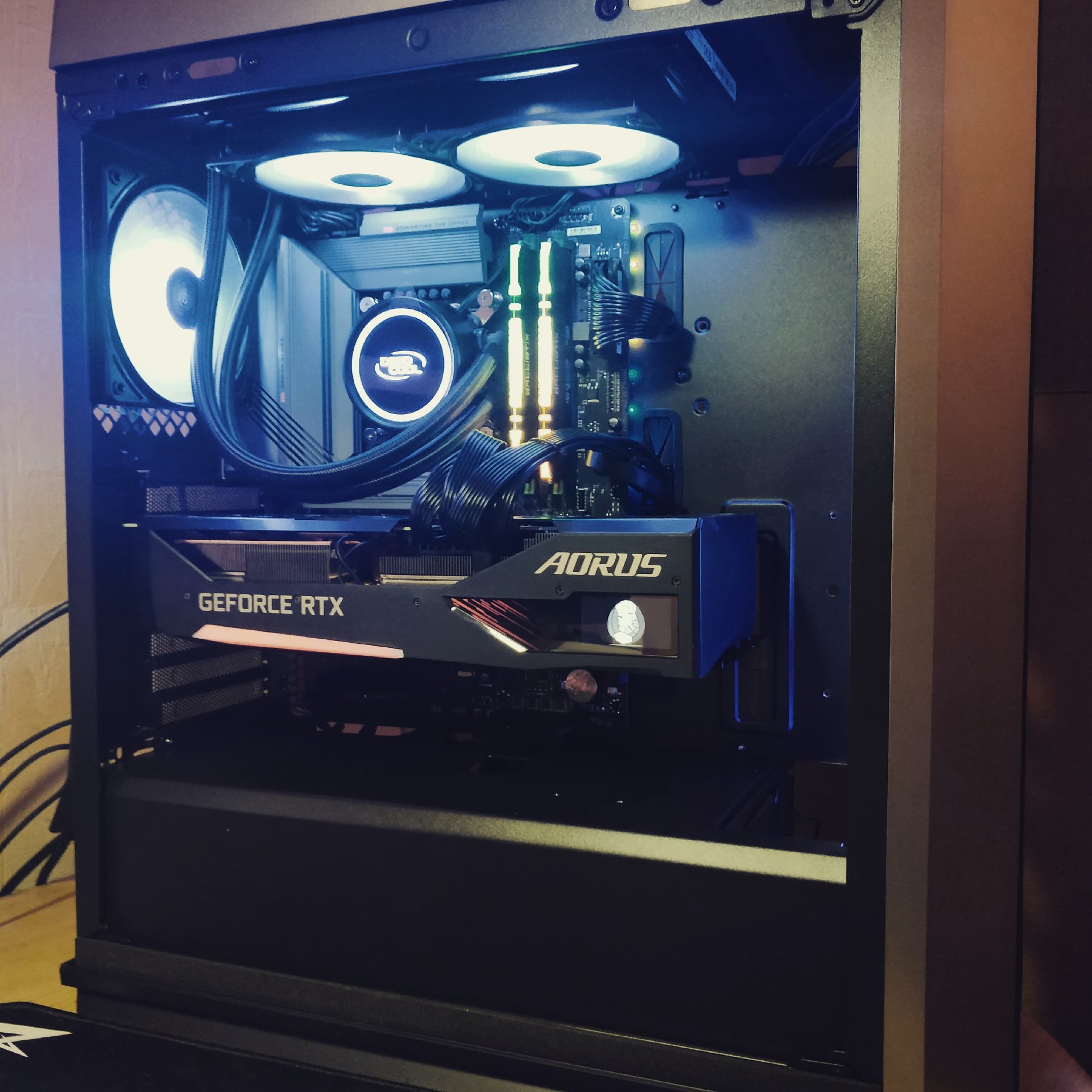

На Elite DDR4 все подсветки прекрасно работают. Версия RGB Fusion, если что, B21.1029.1. Особенно актуально это в наглухо закрытом корпусе

слышал, что на эти процы ддр4 в гир 1 не берет более 3800, это правда??

что такое dram training voltage? его обязательно ставить, как на просто dram?

Нет, предел КП у лучших экземпляров равен 4100~. В среднем показатель равен 3733-3866.

Последние дни скидки остаются, нужно что-то решать, брать Z690 UD за 14600 или всё же не рисковать и дождаться 2й волны выгодных комплектов? С памятью всё понятно, что всё плохо, но интересует следующее:
1. Есть ли проблемы с разгоном ринга? Какой разумный предел для 12600k\KF У MSI я слышал, что нельзя ринг выставить выше частоты мелких ядер.
2. Есть ли проблемы с разгоном мелких ядер?
3. Можно ли отключить мелкие ядра полностью (без MSconfig'a)?
4. Можно ли полностью отключить большие ядра?
5. Ну и наконец-то, какой реальный предел для 2-ранковых баликов в gear1 DDR4-3600CL14? 3800CL16-CL17, как я понял, анрил?
6. Да, еще важный нюанс. Платы от этого гнилого производителя любят рандомно сбрасывать 100% стабильный разгон, были ли у вас такие проблемы? Вы разогнали, протестировали, всё отлично, а с утра плата сбросила БИОС и нарисовала overcloking failed?

MSI..........ринг....

Michailovsky енотовидные ядра куда дел?))

Filll Это не моё... У меня MSI MPG Z690 EDGE WIFI DDR4...Это нашего камрада...

Добавлено спустя 1 минуту 15 секунд:
Сорри...Не обратил внимание...Может с е-ядрами и нельзя....Повысить ринг...Надо будет проверить...

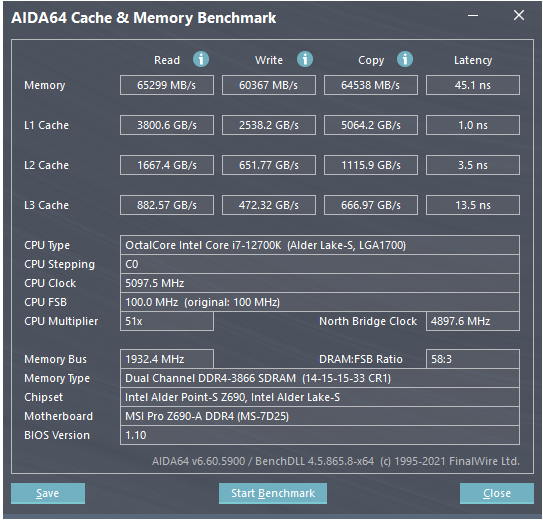

Сегодня только начал тестить - пока непонятные результаты.
В Gear1 CR1 максимум стабильный 3733 16-16-16-38 на 1,4В
Но вот на 3600 с 14-15-15-34 результаты хуже, чем с 16-16-16-38.

Положенные 4000 16-16-16-36 на 1,4 работают стабильно, но gear2 и штраф сразу, ищем дальше.

4.1-4.3, зависимости от напряжения на CPU. Никаких проблем с выставлением частоты.


Предел 39-41, в основном 39-40. Проблемы отсутствуют.
Да.

Нет, одно активное должно быть.
Индивидуально по КП, но вроде кто-то из темы смог взять данный рубеж, на подобных плашках.

За всё время пользования, таких проблем не было.
