Автор Сообщение

Прилепленное (важное) сообщение

Junior
Статус: Не в сети
Регистрация: 12.10.2021
Материнская плата lenovo rd450x hyperscale.

!!! Не путать с Lenovo RD450.

Поделие сумрачного китайского гения.
Вероятно поставлялась в дата центры крупных китайский компаний, типа Tencent и baidu по спец заказу.
На сайте Lenovo тех. поддержка не доступна. Гарантийный срок на эти платы закончился.
Фото и версии
Вложение:
2.png [ 627.51 КБ | Просмотров: 110640 ]
Вложение:
2023-12-29_11-10-33.png [ 219.33 КБ | Просмотров: 170977 ]

Вложение:
Комментарий к файлу: фото
foto_rd450x.jpg [ 89.28 КБ | Просмотров: 170977 ]

Известно как минимум о двух видах данной материнской платы c разными встроенными сетевыми картами:
1) 10Gbit*2 сетевой картой на intel i540, визуально можно отличить по наличию радиатора возле PCI-E слотов
Вложение:
Комментарий к файлу: 10g
2023-12-29_11-31-49.png [ 490.29 КБ | Просмотров: 170977 ]

2) 1Gbit*2 сетевой картой на intel i350
Вложение:
Комментарий к файлу: i350
i350.png [ 117.32 КБ | Просмотров: 170977 ]
Характеристики
Формфактор: EATX
Чипсет: intel с612
Процессоры: 2*LGA2011-3 2600 v4(v3) intel Xeon Haswel-EP (4,6,8,10,12,14 ядер) от 1,6 до 3,5 МГц
Память: 16*DDR4 2400 МГц (RDIMM, LRDIMM) до 1024 GB
6 PCI-e слотов (2*16x 4*8x) ver 3
3 usb 2.0 (один на плате)
2 Usb 3.0
2 SATA
Встроенный HBA контролер 6gb+ два разъёма SAS SFF-8087
VGA
BMC/IPMI
Особенности платы
Для работы не в комплектом корпусе lenovo необходимы колхозные переходники(которые, как правило, поставляются вместе с платой)
Вложение:
perehod .jpg
perehod .jpg [ 142.6 КБ | Просмотров: 170977 ]

Схема переходников:
Вложение:
lenovo_led.jpg [ 36.67 КБ | Просмотров: 170970 ]

pwr sw - кнопка включения
reset sw - кнопка reset
pwr led - светодиод питания
hdd led - светодиод активности дисковой системы
Вложение:
D450X1.jpg [ 121.03 КБ | Просмотров: 170970 ]

Наличие этого переходника обязательно!
Иначе материнка не стартует
Документация к материнской плате.
!Осторожно много китайского языка!
Англоязычной документации найти не удалось!
Вложение:
Lenovo RD450X.pdf [3.93 МБ]
Скачиваний: 7273
Основные выявленные проблемы материнской платы
1) Скудный по настройкам BIOS
2) Глючный BMC/IPMI
проблемы вытыкающие из этого:
3) Неуправляемые вентиляторы.
4) PCIe Bifurcation - не включается/отсутствует в bios.
BIOS
Известно о следующих версиях bios:

2.19 - нет отзывов об эксплуатации
2.31 - отсутствует раздел IntelRCSetup > IIO Configuration
BMC/IPMI
Известно о следующих версиях BMC:

2.36.1315 - множество ошибок, не весь список доступных на плате сенсоров.
3.24.1145 - множество ошибок, не весь список доступных на плате сенсоров, плата не включается через bmc, постоянно засирает лог ошибками, вероятно не родной для этой платы
4.10.1011 - нет отзывов
4.11.1027 - нет отзывов




Партнер


Junior
Статус: Не в сети
Регистрация: 13.01.2025
Может кто объяснить подробно, как сделать IPMI и интернат на одном интерфейсе?
Вижу 2 айпи на роутере: 1 proxmox'a, 2 вроде как IPMI, но морда на нём не открывается. Получается зайти в морду только с выделенного интерфейса.
Пробовал отключать vlan, ставить NCSI Mode to Auto Failover Mode, в "Network Settings" BMC LAN стоит в shared. DHCP, ессно, включен.
BMC 2.31.1265
BIOS 235




Junior
Статус: Не в сети
Регистрация: 09.08.2024
Saboteur-2 писал(а):
Фронт-панель.
Вложение:

Остальное пока не вызвонил.


От какого края нумерация? Можно пины с примером на живом фото?




Member
Статус: Не в сети
Регистрация: 26.09.2021
HE4X, и не войдёте. У вас прав нет.

dda25, на плате все контакты подписаны (и 1-й, и 18-й и всё остальное).

Предупреждение: на втором контакте +5v. И случайно можно коротнуть между собой 1 и 2 контакты разъёма.

Добавлено спустя 7 минут 15 секунд:
dda25 писал(а):
От какого края нумерация? Можно пины с примером на живом фото?

Не можно - плата в корпусе и всё собрано и закручено. Фотографий самого разъёма много в свободном доступе.

Вывода индикации работы HDD нет т.к. индикация сделана на бекплейте корзины HDD, а корзины у нас нет, как нет и бекплейта.

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)




Junior
Статус: Не в сети
Регистрация: 09.08.2024
Saboteur-2 писал(а):
на плате все контакты подписаны (и 1-й, и 18-й и всё остальное).

Понимаю. У меня на плате с прямой колодкой не пронумеровано...(

Прозвонил, понял нумерацию. Спасибо за ваш труд!




Junior
Статус: Не в сети
Регистрация: 15.01.2025
Сталкивался кто с такой проблемой в BMC показывает что у меня подключены какие-то устройства и озу, которых по факту нету. Возможно как-то исправить?




Member
Статус: Не в сети
Регистрация: 15.11.2024
Hottabych писал(а):
BMC показывает что у меня подключены какие-то устройства и озу, которых по факту нету.

Лечится полным обесточиванием доски и выниманием батарейки минут на 5-20.

_________________
tg:@rd450x




Junior
Статус: Не в сети
Регистрация: 29.12.2024
В общем перепробовал все биосы, все bmc.

На данный момент не нашел где бы работал второй слот в x16, доунгрейдится в 8х и nvme одновременно. В большинстве биосов BMC рано или поздно уходит в failed, и доступен лишь после того, как обесточишь серв и подключишь к сети (до запуска bios).

Во всех кроме x3, нет стабильной работы nvme+pci-e, либо есть неприятные глюки связанные с комбинациями внешняя карта+ UEFI\BIOS video mode, где вы можете остаться без возможности вывода изображения.




Member
Статус: Не в сети
Регистрация: 26.09.2021
shpinog, от F8D+ проверял?
У меня вышло следующее,
1 слот (от чипсета): звук не заработал (он не работал в таком же слоте и на материнке F8).
2, 3 и 4 х8 слоты: работают в х8 и стабильно (2 слот - подключен USB контроллер, 4 слот перекрыт видеокартой).
5 слот х16: видеокарта работатает стабильно и без косяков.
6 слот х16: работает в х8 (в данный момент установлен звук).
nvme подключал поочерёдно в 2, 3, 4, 5 и 6 слоты и везде работал (в данный момент пока не используется).

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)


Последний раз редактировалось Saboteur-2 17.01.2025 22:16, всего редактировалось 1 раз.



Junior
Статус: Не в сети
Регистрация: 16.01.2025
Добрый день всем, не особо эксперт, только начал погружаться в IT. Из шапки видел что данную версию BMC не видели. Это какая-то уникальность мне повезло? Успел прочитать только половину трэда, не видел как гайда как сохранить BMC, что бы можно было скинуть вам.. Если есть желающие оценить качество BMC, то буду рад помочь.

https://imgur.com/a/9zlL1CW




Junior
Статус: Не в сети
Регистрация: 11.01.2025

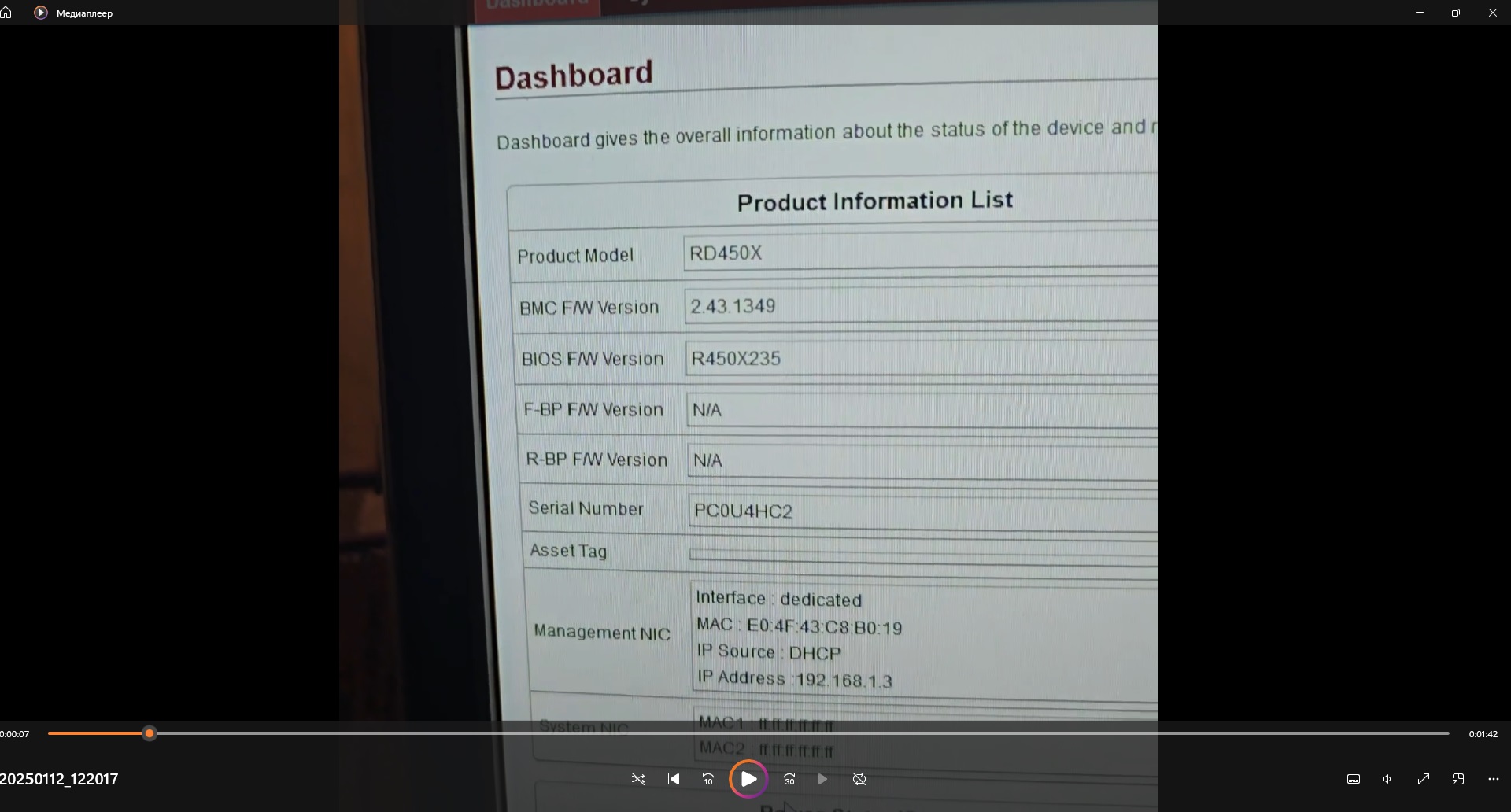

Может у кого есть R450X235 версия BIOS. Залейте пожалуйста.


Вложения:
235.jpg [ 244.9 КБ | Просмотров: 1457 ]


Junior
Статус: Не в сети
Регистрация: 20.12.2016
shpinog писал(а):
В общем перепробовал все биосы, все bmc.

На данный момент не нашел где бы работал второй слот в x16, доунгрейдится в 8х и nvme одновременно. В большинстве биосов BMC рано или поздно уходит в failed, и доступен лишь после того, как обесточишь серв и подключишь к сети (до запуска bios).

Во всех кроме x3, нет стабильной работы nvme+pci-e, либо есть неприятные глюки связанные с комбинациями внешняя карта+ UEFI\BIOS video mode, где вы можете остаться без возможности вывода изображения.


У меня работает видеокарта во втором слоте х16, первый бифурцирует на х4 по 4 нвме. биост от билли, тут выкладывали его. Причем на этом биосе мать стартует сразу, ей пох на вмс - он параллельно стартует




Member
Статус: Не в сети
Регистрация: 26.09.2021
formatorhdd, я, там, подумал, что сейчас обкатаем мать со всеми таймингами, анлоком и андервольтом, а потом я всё это зашью в биос или от супермикро или вот в этот ("билли").
Хотя... Человека всё устраивает. Так зачем что-то переделывать и ломать?..

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)




Junior
Статус: Не в сети
Регистрация: 13.06.2024
Откуда: Севастополь
Saboteur-2 писал(а):
formatorhdd, я, там, подумал, что сейчас обкатаем мать со всеми таймингами, анлоком и андервольтом, а потом я всё это зашью в биос или от супермикро или вот в этот ("билли").
Хотя... Человека всё устраивает. Так зачем что-то переделывать и ломать?..

Было бы очень здорово сделать так сказать идеальную сборку из комплекта биос+бмс в которой будет максимум настроек и рабочего функционала.
Я в данный момент пересобрал свой сервак на матери от хуанана с бмс (X10X99-16D) но так и не смог разобраться как регулировать обороты вертушек через ipmi, мать не реагирует на команды консоли, но в целом меня устраивает то как они сейчас работают но хотелось бы конечно ими управлять.




Member
Статус: Не в сети
Регистрация: 26.09.2021
Phoenix3008, самое смешное это то, что мать rd450x с биосом от d16 так и не завелась, а вот от f8d и f8d+ - легко.

Вентили, судя по всему, не управляются по напряжению (нужно было проверить напряжение на разъёмах вентилятора), а только по ШИМ, т.е. как и на китай-матерях.
Единственно, это то, чтобы нумерацию портов правильно указать для управления. Их там (на с 612) - 8 штук.

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)




Junior
Статус: Не в сети
Регистрация: 13.06.2024
Откуда: Севастополь
Saboteur-2 писал(а):
Phoenix3008, самое смешное это то, что мать rd450x с биосом от d16 так и не завелась, а вот от f8d и f8d+ - легко.

Вентили, судя по всему, не управляются по напряжению (нужно было проверить напряжение на разъёмах вентилятора), а только по ШИМ, т.е. как и на китай-матерях.
Единственно, это то, чтобы нумерацию портов правильно указать для управления. Их там (на с 612) - 8 штук.

Вентили управляемые судя из видео в котором перешивают БМС на этой плате, с зоводским БМС они периодически разгоняются до максимума а потом стихают, значит что управление оборотами есть, но только китаец знает как оно там реализовано (((
А на биосах от f8d и f8d+ бмс работает полноценно?




Member
Статус: Не в сети
Регистрация: 26.09.2021
Phoenix3008 писал(а):
А на биосах от f8d и f8d+ бмс работает полноценно?

Гы-гы-гы - я что-то и не посмотрел. Управления нет из биоса, а вот автомат работает или нет - хз. Температура указана была в 200 градусов.

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)




Member
Статус: Не в сети
Регистрация: 11.04.2024
Как то я спрашивал, будут ли работать процы E5 2687W V4 . Отвечу сам себе и возможно кому то будет интересно . На руках 3 проца E5 2687W V4, в общем не стартанули ни 1 ни в паре. Поведение матери следующее. она стартует, крутит кулерами около 5-6 секунд и рестарт и так по кругу... печаль и разочарование.
полагаю, уперлось в 160 ватт . Мне кажется, можно как то разблокировать. пока посижу и подумаю и почитаю.

К слову, Еще была возможность затестить E5 2697 V4 - нормально отработало.
еще у меня стабильно работают уже с месяц E5 2690 V4 и E5 2666 V3
Друзья, не тихоритесь, пополняйте список рабочих вариков процов больше 120W. Думаю, многим было бы интересно.




Member
Статус: Не в сети
Регистрация: 26.09.2021
Bormut писал(а):
у меня стабильно работают уже с месяц E5 2690 V4 и E5 2666 V3

Я уже писал, про 2650v4 и 2666v3. Работают. всё путём. Да ещё и андервольт сделал.

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)




Member
Статус: Не в сети
Регистрация: 11.04.2024
Saboteur-2 писал(а):
Bormut писал(а):
у меня стабильно работают уже с месяц E5 2690 V4 и E5 2666 V3

Я уже писал, про 2650v4 и 2666v3. Работают. всё путём. Да ещё и андервольт сделал.


это то да работает. но я про процы от 120W
Раз Xeon E5 2687W v4 не захотел работать , то теперь, меня сейчас больше интересует Xeon E5 2697A v4 (16 ядер / 32 потока 145W) Вот его бы тестануть на нашей матери , было бы весьма любопытно!



зыы .. У кого есть возможность , поделитесь инфой о работоспособности.




Member
Статус: Не в сети
Регистрация: 26.09.2021
Bormut писал(а):
сейчас больше интересует Xeon E5 2697A v4

У меня они есть. Но лень разбирать, т.к. стопудово придётся под них шить (возвращать родной, а может и нет т.к. с ним на f8d+ они завелись) биос.

PS (пока вспомнил): Корпус собран из двух одинаковых (встало всё на стандартные места крепления). Задняя планка ввода/вывода не встала на своё место. Для установки пришлось пилить корпус болгаркой чтобы планку сдвинуть в бок на 2мм.

_________________
X99-F8D + 2xE5-2666v3 + 8х8=64Gb DDR4-2133 + RTX 2060 6Gb
X99-F8 + E5-2696v3 + 4х16=64Gb DDR4-2133 + GTX 2060S 8Gb
(и не только...)
