Эм? а как это работает если 1 и 2 слот разведет 5.0 х16+0/8+8

Благодарим, что поправили нас! Мы вначале подумали про третий слот (PCI_E3), который в действительности и будет на чипсетных линиях, а первый и второй - на процессорных.

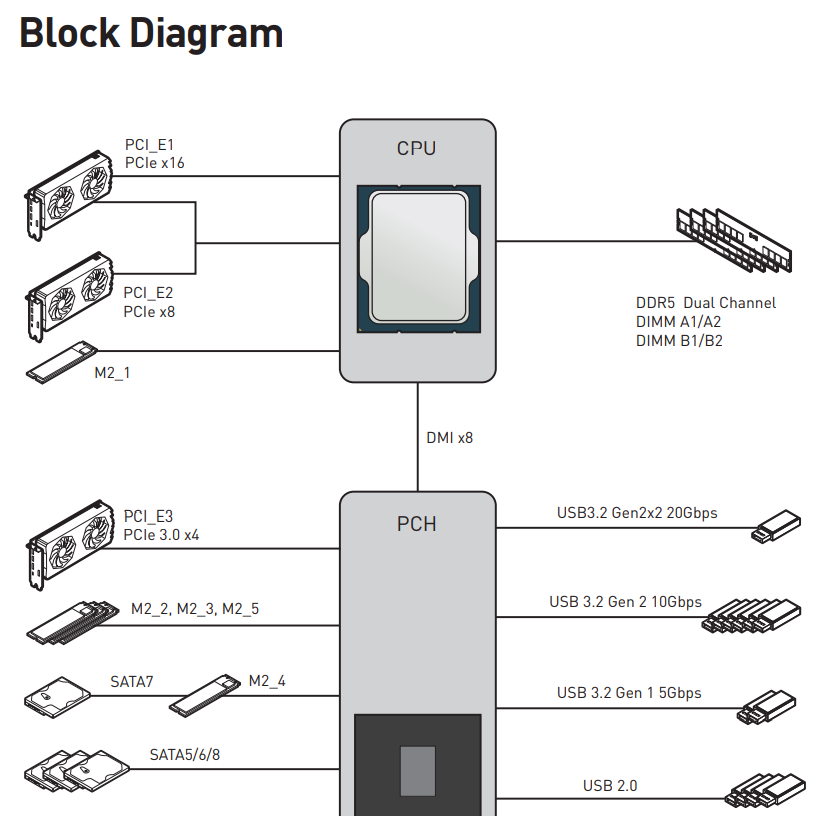

Блок-диаграмма отлично демонстрирует:

Msi support У вас скачка драйверов на сайте работает? Ссылки на скачку не появляются:

#77

https://www.msi.com/Motherboard/PRO-Z690-A/support

Перепроверили, работает.
Если возникнут проблемы, то напишите в ЛС, дадим прямые ссылки!

Добрый вечер!
Мат.плата Pro Z690-A DDR4. Подключил NVM SSD (Samsung 980 Pro) в Слот с радиатором (что под сокетом сразу), в настройках биос он выбран как загрузочный и первый в списке загрузки, установил ОС (Win 10). Всё работает и запускается. Подключил 2 HDD (WD, 4 Tb) к портам SATA1 и SATA2 на мат.плате. Методом «тыка» (по опыту настроек на платах от MSI) создал RAID1-массив. Из биоса он виден. При старте системы получаю BSOD: INACCESSIBLE_BOOT_DEVICE. Запускаю командную строку: diskpart, list disk - не вижу ни NVM SATA, ни созданный RAID1. Запускаю list vol в diskpart - также пусто. Какой-то толковый мануал найти не смог. Что я делаю не так? Может ещё что-то в биосе нужно настраивать? Всего к мат.плате будет подключено 6 дисков через SATA: 2 RAID1-массива, 1 HDD, 1 SSD.

Основная проблема, с которой я столкнулся, заключается в настройках RAID configuration. Пока данный пункт отмечен как Disabled, я вижу свой SSD в разделе Settings\Advanced\Intel(R) Rapid Storage Technology, могу запустить тестирование в том же разделе в пункте Self-Test. Как только перевожу пункт о RAID в положение Enabled, мой SSD пропадает в BIOS’е в указанных выше разделах. Методом подбора в разделе Settings\Advanced\Integrated Peripherals\RAID Configuration (Intel VMD) заставил систему стартовать. Вот бы получить какой-то мануал по данному разделу, чтобы понять какой пункт его за что отвечает.

Добавлено спустя 26 минут 14 секунд:
По умолчанию в данной вкладке включены (Enabled) все пункты. Выключил (перевёл в положение Disabled) следующие:
- Enable VMD Global Mapping,
- Map this Root Port under VMD (этот пункт выключается в двух местах друг под другом),
- RAID0, RAID5, RAID10.

Да, система сразу завелась и BSOD пропал, да, оба винта сразу удалось инициализировать в «Управление дисками», но осадок остался. Не должно быть так, через оно место. Ведь мне предстоит еще один RAID1-массив собрать. Неужели снова туда-сюда надо будет переключаться в настройках BIOS’а?

Что имею в итоге: если включить в настройках Enable VMD Global Mapping и Map this Root Port under VMD, то система не загружается. Если выключить, то загружается. Подключил ещё один SSD через SATA5-порт. Это диск виден в BIOS, но его нет в Windows (не отображается в «Управлении дисками»). Стоит же отключить RAID через BIOS - диск виден и в BIOS (в подключённых к портам SATA устройствам), и в Windows. Выходит, что налицо проблема именно с RAID-контроллером и/или его настройкой. Скачал сайта MSI RST-драйвер для Win10 x64, но, при установке, вылетает сообщение, что нет поддерживаемых устройств. BIOS показывает следующую ревизию VMD-драйвера: 19.0.0.5428. Быть может надо грузиться с загрузочного USB и ставить дрова? В «Диспетчере устройств» стоят драйвера на RAID и накопители от Microsoft. На тот же RAID не удалось «скормить» скачанные с сайта MSI драйвера. Типа уже стоят.

Камрады, доброго времени суток!
Есть какой-то гайд по настройка на МСИ?
А то взял Z690 EDGE и не понимаю что крутить)
Память и частота памяти не круглая (5988 и 4888 вроде), хотя выставлял частоту шины ровно 100.
Какой режим LLC выставлять?
Какие настройки стоит трогать для разгона проца памяти?
Заранее благодарен

garison87 это 12 поколение так с частотой играет, это нормально... Гайд... Посмотри у Ивана как он настраивал в стримах:
https://youtube.com/channel/UCHy8Rao3jXxnroVGmsbdi7A
Или вот ещё:
https://youtube.com/c/Dakar

garison87

У меня 5.2/5.1/50p 4/3.9e поядерно на llc5, 1.25 фикс, оффсет вообще не работает. 4000с16 cr1 g1 на памяти при 1.48, sa vddq 1.33-1.36. Включены энергосберегайки на pci ex и ограничены скорости необходимыми для дисков, дабы pch не грело сильно. Ну и частота vrm на 800, на прошлой плате такой же выставил 1000 - плата под замену, хз поправили нет. Bios 1.31 бета, все старые приколы с сетевухой вроде поправлены, на последнем v13 возможно тоже. Ну у меня DDR4 версия, на пятой возможно по-другому. А так все стандартно вроде, частоты да напряжения крутятся. Нужно пробовать, а там если конкретные вопросы появятся, задавать.

ет что за настройки? поподробнее можно...

Поставил последний релизный биос 1.30 для MSI Z690 A-PRO DDR4, вчера поставил и пользовался всё ок, сегодня при включении пк сразу поймал горящую вга лампу , вылечилось нажатием кнопки ресет и комп нормально стартанул дальше . Настройки в биосе дефолтные кроме андервольтинга проца, работает фиксом на 1.1в при 45+34+36, выключил С стейт+интел спеед шифт и встройка выключена, надеюсь мси суппорт читает данный форум и сделает баг репорт

Тут еще немного расстроился - материнка в некоторых нагрузках пищит дросселями (первый раз это мать за мои 20+ лет с железом) - может есть способ пофиксить софтово? пищит и в играх при фпс всего в 90 (видеокарта у меня не пищала при таком низком фпс и она проверена уже за полтора года), даже в тесте памяти аиды пищит

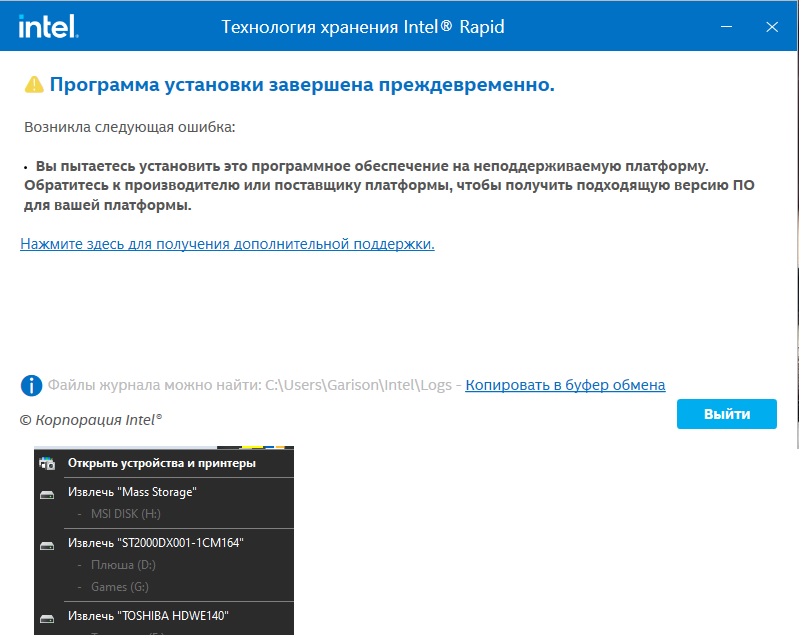

Ну и в безопасном извлечении появились мои HDD - полез в биос там хот своп стоит в дизебл, хотел поставить Intel RST и в нем отключить, так он не дает установиться, мол система несовместима (скачал с сайта мси со своей материнки)...
Что делать?

Парни, кто сталкивался с ошибкой при установке Intel RST ?
прога нужна чтобы убрать из безопасного извлечения харды вроде как.
Сам сайт интела для РФ ничего не дает скачать.

Камрады, может в шапку добавить инфу про дроссели и кривую частоту проца и памяти?
1) При свисте дросселей помогает руками выставить частоту VRM в Авто (у меня свистела при установке на 800 мгц, поставил авто и пропал свист).
2) В кривой частоте проца и памяти виновато отсутствие настройки Spread Spectrum, а нет ее потому, что используется отдельный тактовый генератор на большинстве (вроде как) плат на Z690.
3) По появлению саташных хардов в безопасном извлечении вылечить возможно при установке в порты 5678, у меня стояли в A B портах (странное обозначение для 6ти штук сата портов), для портов А и Б нет хотсвопа в биосе - его нельзя настроить, на остальных вроде как можно.

Любезнейшие, подскажите по такому вопросу, насчет платы msi z690 gaming edge wi-fi (ddr5). Встретился такой отзыв покупателя это платы:
"...Недостатки: Схема питания. Контроллер устаревший, если верить обзорам. Сдал первую плату по гарантии, навернулось питание. Подумав что брак, заменил на вторую. Проработав немного дольше и она навернулась аналогично, при чем ломаются без нагрузки. С первой и второй платой заметил просадки по питанию, хотя нагрузки толком не было, даже и в пол силы блок не работал. Редко, но бывали просто ребуты необъяснимые. После второго неприятного раза, уже взял плату gigabyte z690. В нагрузке и без по питанию все отлично, стабильно. Плат и блоков питания было не мало, удивлен сильно, но явно что то не так возможно конфликт с БП (может биос, может схема питания платы) MSI MPG Z690 EDGE WIFI + 12700к. Хотя на форумах видел проблемы именно с 12700к..."

Как считаете, вышенаписанное имеет место быть? Очень интересует, что это за устаревший контролер схемы питания такой?

Подскажи где это, не могу найти на MAG Z690 TOMAHAWK WIFI DDR4 (или смотрю не там )

да плевать, что он устарел(может ему год или два, хз даже не запаривался) - там 18 реальных фаз по 75 ампер. Я просадок не заметил у себя, 5ггц нормально держит.

частота врм в настройках по ЦПУ вроде или поиском VRM в биосе(но не всегда работает поиск), если ты ее руками не задавал - то дело не в этом, я то полез и ее руками поставил на 800 и запищало жестко все.
Еще рекомендуют энергосберегайки отключать, а какие - нужно гуглить (натыкался как раз на отзыв по гигабайту в днс).

Всем привет!

Планирую купить корпусные кулеры с ARGB-подсветкой. Подскажите, пожалуйста, в какой пин на мат.плате Pro Z690-A DDR4 подсветку подключать: JRAINBOW или JRGB1? Прочитал мануал, там сказано лишь про подключение диодных лент.

ну так посмотри на разьемы и все станет понятно)
на ргб - 4 пина, на АРГБ 3 пина.

Добавлено спустя 1 минуту 10 секунд:
Есть ссылка у кого на бетабиосы мси? где они их хранят?
а то на сайт заходит, но при переходе на страницу поддержки - все просто висит и ничего скачать нельзя
