Intel LGA1150. Помощь при выборе материнской платы (МП).

#77
F.A.Q

Базовые понятия:

Материнские платы LGA1150 совместимы только с оперативной памятью DDR3. При этом сохранениа обратная совместимость с системами охлаждения, рассчитанными на LGA1156 и LGA1155.

Контроллеров линий PCI-E присутствует два.

Основной находится в процессоре и обеспечивает 16 линий PCI-E 3.0 (с обратной совместимостью с 2.0 и 1.1). Эти 16 линий могут распределяться на один или несколько слотов (до трёх по схемам 16+0+0, 8+8+0, 8+4+4). В ряде случаев производителями применяются специальные мосты-расширители типа PEX PLX, которые поджключаются к 16-ти процессорным линиям PCI-E, а на выходе имеют до 48 линий PCI-E. Таким образом некоторые модели материнских плат формально имеют по несколько полноскоростных PCI-Express x16. Нужно заметить две вещи:
- NVidia блокирует SLI-совместимость для слотов x4;
- хотя суммарное быстродействие таких слотов не превышает "процессорных" PCI-E 3.0 x16, по-отдельности некоторый незначительный положительный эффект может иметь место в силу того, что в SLI/CF далеко не всегда всем видеокартам одновременно требуется вся пропускная способность, чем и пользуются мосты PEX, применяя интеллектуальную балансировку нагрузки.
Так что подобная хитрость имеет некоторый смысл.

Второй контроллер PCI-Express находится в южном мосте (чипсете) на материнской плате и обеспечивает 8 линий PCI-E 2.0, которые могут использоваться производителями как для подключения дополнительных контроллеров (например, сетевой подключается именно через одну из них), так и для размещения на плате дополнительных слотов PCI-E, как "коротких" x1, так и полноразмерных PCI-Express x16, к которым физически подходит всего 4 линии.
Но не нужно забывать, что шина DMI 2.0, играющая у Intel роль связи между процессором и набором системной логики, имеет пропускную способность всего 2 Гбайт/с в одну сторону, а помимо вышеупомянутых восьми линий PCI-E в кристалле набора системной логики расположены контроллеры шести портов SATA, двух десятков USB, подключен звук и т.д. Подробнее можно прочесть здесь.

Отдельным пунктом: в H81, H87, Z87, H97, Z97 нет поддержки старой шины PCI, а все слоты оной, что мы наблюдаем на материнских платах, реализованы дополнительными контроллерами-мостами PCIe-PCI от ITE и ASMedia. Но у оных есть проблемы совместимости, в результате чего далеко не всякая плата расширения в таком слоте заработает.

#77

Чипсеты:

Z97 Express содержит 8 линий PCIe 2.0, поддерживает шесть портов USB 3.0, а также шесть портов SATA 6 Гбит/с. Не изменив в нём физически ничего в сравнении с предыдущей версией чипсета Z87 Express, Intel переименовала его для маркетинговых целей в ходе продвижения архитектуры Haswell и поменяла базовую прошивку для того, чтобы можно было назвать этот продукт новым. Изменённая прошивка может понадобиться для будущей поддержки процессора Broadwell.

Z87 Express: Intel поддерживает разделение линий на контроллере PCIe 3.0 в сочетании чипсетов Z97/Z87 Express, и любой процессор может поддерживать одну карту с 16 линиями, две карты с восемью линиями или три карты в конфигурации x8-x4-x4 (в зависимости от компоновки материнской платы). Режим CrossFire рассчитан максимум на три видеокарты, а Nvidia позволяет объединить в SLI две видеокарты. Также доступны режимы RAID 0, 1, 5 и 10.

H97 Express приходит на смену H87 аналогично тому, как и Z97 сменяет Z87. Оба устройства поддерживают одинаковые модели процессоров и обладают схожим набором функций, однако может возникнуть необходимость в обновлении прошивки у нового чипсета для будущей поддержки процессора Broadwell.

H87 Express по сравнению с Z97 возможностей меньше из-за ограничения возможностей встроенного контроллера PCIe 3.0, который может работать только с одним устройством, а возможности разгона CPU при этом заблокированы. Впрочем, неофициально чипсеты H97/H87 Express могут быть разблокированы для разгона. Кроме того, Intel включает в свои материнские платы H97 или H87 с совместимой прошивкой программное обеспечение Small Business Advantage

Q87 Express к набору H87 добавлено несколько функций, ценных для систем корпоративного класса: VT-d, TXT, vPro.

Q85 Express: из функционала H87 Express убраны два SATA-порта и поддержка RAID. Чипсет поддерживает до четырёх портов SATA 6 Гбит/с.

B85 Express если сравнивать с Q85 Express, убрана поддержка четырёх портов USB 2.0 и двух – USB 3.0. Так что общее количество портов USB 2.0 и 3.0 составляет, соответственно, восемь и четыре.

H81 Express не хватает двух дополнительных разъёмов SATA и USB 3.0, в сравнении с B85 Express, то же самое касается двух линий PCIe 2.0 (у контроллера PCH их остаётся шесть). Наиболее дешёвый из всех чипсетов Intel LGA1150.

#77

Отличия Z97 от Z87:

#77

#77

Пару слов о возможностях разгона:

Разгон возможен только множителем. По шине (BCLK) потолок всего 103-105, реже 107 МГц. Изначально возможность разгона допускалась только для материнских плат на основе наборов системной логики Z-серии (Z87/Z97).

Фактически же, в результате ошибки, допущенной Intel, разгон возможен на всех наборах системной логики, вплоть до H81. Ограничение только одно: не на всех материнских платах производители реализовали данный функционал (к примеру, ASUS H81M-K). Хотя среди протестированных в Лаборатории overclockers.ru бюджетных материнских плат (искать в этом списке - на эту тему пишет только один автор), при условии обновления BIOS, не было ни одной, где возможность разгона отсутствовала бы. Отдельное ограничение: самый дешёвый процессор с разблокированным множителем, а именно "юбилейный" Pentium G3258, допускает установку частоты памяти на таких материнских платах не выше 1400 МГц (на Z87/Z97 такого ограничения нет)

#77

Личные рекомендации:

Покупка материнской платы не должна быть такой уж большой проблемой. Просто выберите процессор, чипсет, предпочитаемый форм-фактор и устройства расширения, а затем подберите материнскую плату, которая наиболее соответствует этим потребностям.

Если вы выбрали что-то отличное от полноразмерного корпуса ATX, то будьте готовы и к последствиям. Платы меньшего формата, подходящие к корпусам меньшего форм-фактора, часто имеют полностью интегрированные обычные чипсеты и не обеспечивают невероятный уровень производительности. Будьте готовы к наличию в конфигурации встроенных устройств, которые вам не понадобятся и могут быть отключены, но не расстраивайтесь, если приходится платить за ненужные вам функции, так как изготовленная под конкретные требования материнская плата может оказаться гораздо дороже, чем та, что сделана под потребности массового покупателя.

Может случиться так, что для установки процессора поколения Haswell Refresh придётся произвести обновление BIOS.

рекомендации по приобретению МП от комрада Saturn™:
ссылка

желающие приобрести плату на H81-чипсете, просьба обратить внимание на заметку I.N. по поводу разгона:
ссылка

ВНИМАНИЕ!!! При покупке материнских плат нижнего ценового сегмента, обратите внимание на ссылки ниже. Не в коем случае не подумайте, что тем самым искусственно создается ограничение от приобретения продуктов Gigabyte. Это всего лишь информация, дабы усведомить будущего покупателя с чем ему возможно предстоит столкнуться на ультрабюджетных моделях:
Материнские платы Gigabyte: игры с ревизиями и потребительскими характеристиками
Ревизии материнских плат Gigabyte - ищем отличия
Компания Gigabyte обманывает своих покупателей и попутно нарушает закон

#77

Тематические форумы по МП на основе LGA1150:

MSI на Intel Z87/Z97 LGA1150 "Haswell"
MSI B85-G43
ASUS LGA1150 на чипсете Intel Z87/Z97 (процессоры Haswell)
Материнская плата ASUS B85-PLUS (Intel B85 / LGA1150)
ASRock LGA1150 на чипсете Intel Z87_H87_B85/Z97 (процессоры Haswell)
Gigabyte на Z87 LGA 1150 - D3H,UD3H,UD4H,UD5H (Haswell)

#77

В данной ветке обсуждается только выбор МП на платформе LGA1150. Основываясь на общепринятых ПРАВИЛАХ КОНФЕРЕНЦИИ, все вопросы-ответы "вне темы" будут удалены.

FAQ всегда находится в стадии пополнения, поэтому если у кого имеется что-либо добавить / возможно исправить - пишите мне в ЛС, antiOVER.

_________________
Бот форума.

Последний раз редактировалось antiOVER 23.03.2015 1:43, всего редактировалось 23 раз(а).

Реклама

Партнер
  tolya21

Member
Статус: Не в сети
Регистрация: 26.05.2005
Откуда: Москва
Яков писал(а):
tolya21 писал(а):
брать 1270V3. 4 потока и 8
или 4770. с Xeon-ом как повезет..

Может не запуститься? Просто 4770 дороже стоит.
  Яков

Member
Статус: Не в сети
Регистрация: 08.02.2012
Откуда: Алтай Бийск
Фото: 1
tolya21 писал(а):
не запуститься?
вопрос не в этом, с алика бывают и нерабочие приезжают.. и в мануале указан Xeon E3-1276 V3. не 1270..

_________________
ASUS Z77-M Pro|i5-2500K@4.0|4x4 Samsung 1600|1070 GameRock|Chieftec APS 650W|Zalman Z9U3|LG 24MP88HV-S|SUA1000I

  Vasilis

Member
Статус: Не в сети
Регистрация: 16.02.2009
Фото: 12
Leshiy2371 писал(а):
Это привилегия исключительно Z-чипсета

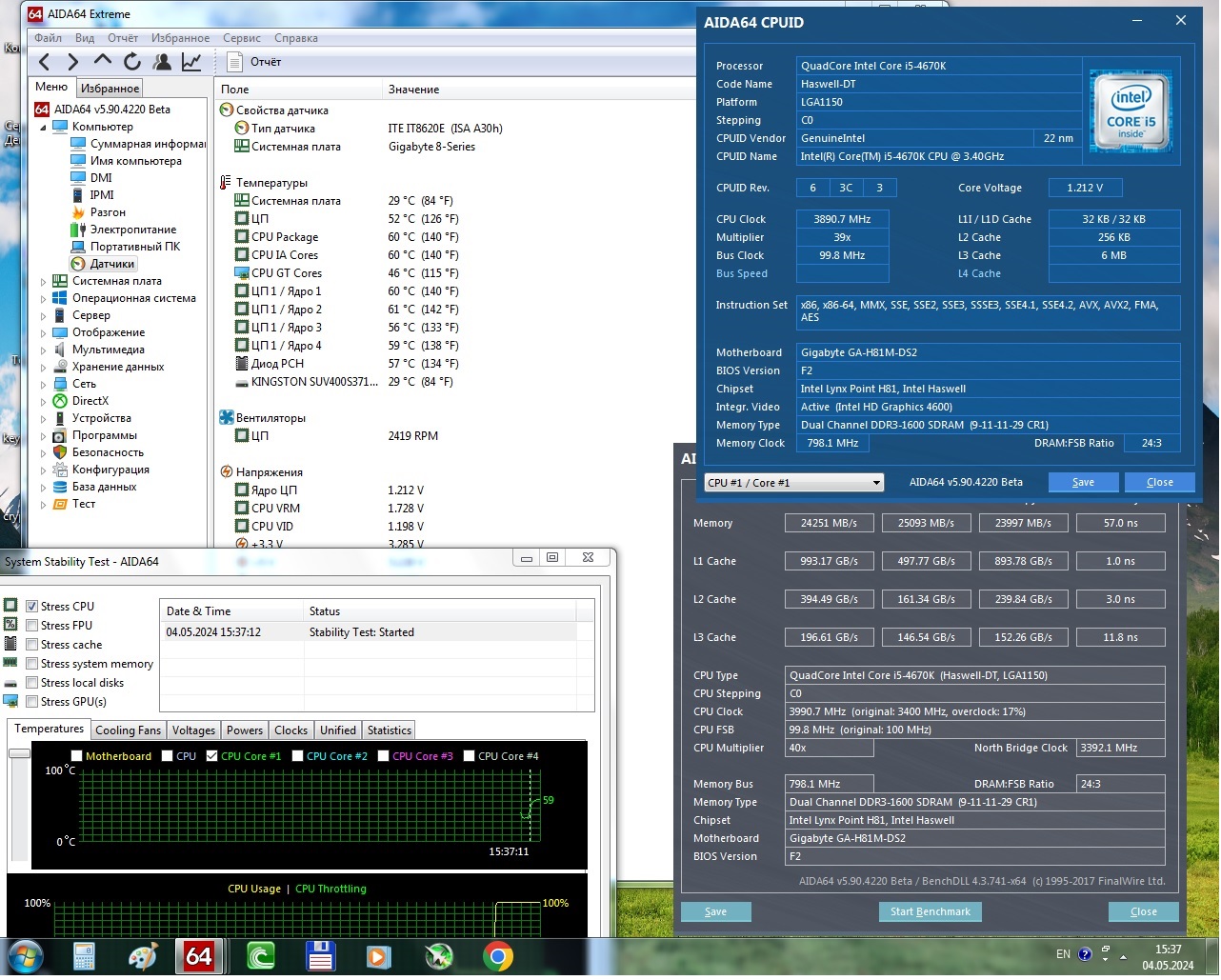

приехал проц, запустил с полпинка на 4ггц, просто поменял множитель ничего не трогая, можно еще тайминги поджать тк память хорошая и с напряжением поиграться, даунвольтнуть или поднять частоту. на боксовом люминиевом куллере, думаю так и оставить чтоб фазки ущербные обдувал)
Вложение:
h814670k.jpg [ 436.68 КБ | Просмотров: 2551 ]

tolya21 писал(а):
Надо было брать 1270V3. 4 потока и 8 - разница чувствуется.
он подороже, почти в 2 раза, ниразгонишь, будет на сколько там 3,5-3,6 тарахтеть, гдето выйграет, гдето проиграет.
  tolya21

Member
Статус: Не в сети
Регистрация: 26.05.2005
Откуда: Москва
Vasilis писал(а):
Leshiy2371 писал(а):
Это привилегия исключительно Z-чипсета
приехал проц, запустил с полпинка на 4ггц, просто поменял множитель ничего не трогая, можно еще тайминги поджать тк память хорошая и с напряжением поиграться, даунвольтнуть или поднять частоту. на боксовом люминиевом куллере, думаю так и оставить чтоб фазки ущербные обдувал)
Вложение:

tolya21 писал(а):
Надо было брать 1270V3. 4 потока и 8 - разница чувствуется.
он подороже, почти в 2 раза, ниразгонишь, будет на сколько там 3,5-3,6 тарахтеть, гдето выйграет, гдето проиграет.


Там можно очень сильно загеморроиться и сделать модификацию Биоса. 3900 по всем ядрам на постоянке. Не знаю, работает ли это на h-чипсете.
https://aliexpress.ru/item/100500686389 ... 5e6ewsX6sW
Ну раз купил, то купил. Уже поздняк метаться.
Сам я 4690 слил и взял 1270v3. Разница не критичная. Что то устарело, что то. Но когда много задач открыто, то приятнее работается.
  4494

Member
Статус: Не в сети
Регистрация: 18.10.2022
Откуда: СССР, Ленинград
Всех приветствую.
Речь стоит от выборе между двумя мат платами
1) Asus Z87-Plus - 3500 руб.
2) Asus Z87-Pro - 4500 руб.

Первая есть у меня в работе, много лет, как бы претензий не имею. Сейчас еще один набор надумал собрать на 1150. Вторая плата не известна мне в работе. Стоит ли переплачивать тыщу руб за Asus Z87-Pro ?

_________________
Держись подальше от меня. Если долго быть рядом со мной, перестаешь верить во что-нибудь.

  GGramm

Member
Статус: Не в сети
Регистрация: 23.11.2018
4494 писал(а):
Всех приветствую.
Речь стоит от выборе между двумя мат платами
1) Asus Z87-Plus - 3500 руб.
2) Asus Z87-Pro - 4500 руб.

Первая есть у меня в работе, много лет, как бы претензий не имею. Сейчас еще один набор надумал собрать на 1150. Вторая плата не известна мне в работе. Стоит ли переплачивать тыщу руб за Asus Z87-Pro ?

Я думаю что не стоит, практически идентичны, и тем более что уже не актуальный давно сокет
  4494

Member
Статус: Не в сети
Регистрация: 18.10.2022
Откуда: СССР, Ленинград
GGramm писал(а):
практически идентичны


Спасибо

Про не актуально, у меня несколько компов с e3-1281 v3, разогнанный до 5000 i7-4790k, повезло с экзмепляром. Не сказал бы, что он не актуален в 2024-ем, смотря под какие задачи думаю.

UPD
обе заказал, жду, когда приедут.

у кого вопросы есть по процам 1150
могу подробно ответить на вопросы которые интересны
в работе много (любимый сокет) - i7-4770, i7-4770k, i7-4790k, e3-1265l v3, e3-1270 v3, e3-1271 v3, e3-1281 v3
не считая третьих и пятых коров

_________________
Держись подальше от меня. Если долго быть рядом со мной, перестаешь верить во что-нибудь.

  tourer2jz

Member
Статус: Не в сети
Регистрация: 14.08.2017
Откуда: Краснодар
Всем привет, появился у меря раритет вот с такой материнкой Asrock b85m dgs + g1840, есть идея заказать проц с али и карту p106 100 да отвезти на дачу этого монстра)) подскажите какой максимум проц выдержит эта материнка , и вообще реальна ли такая сборка с р106 ?
