Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

SlayCom (при частоте по всем ядрам не более 3600MHz, и температурой 60~65 градусов)- в простое ? или в стресс тесте?

wertulll в cpu-z в режиме нагрузки, на выставленных по руководству настройках BIOS.

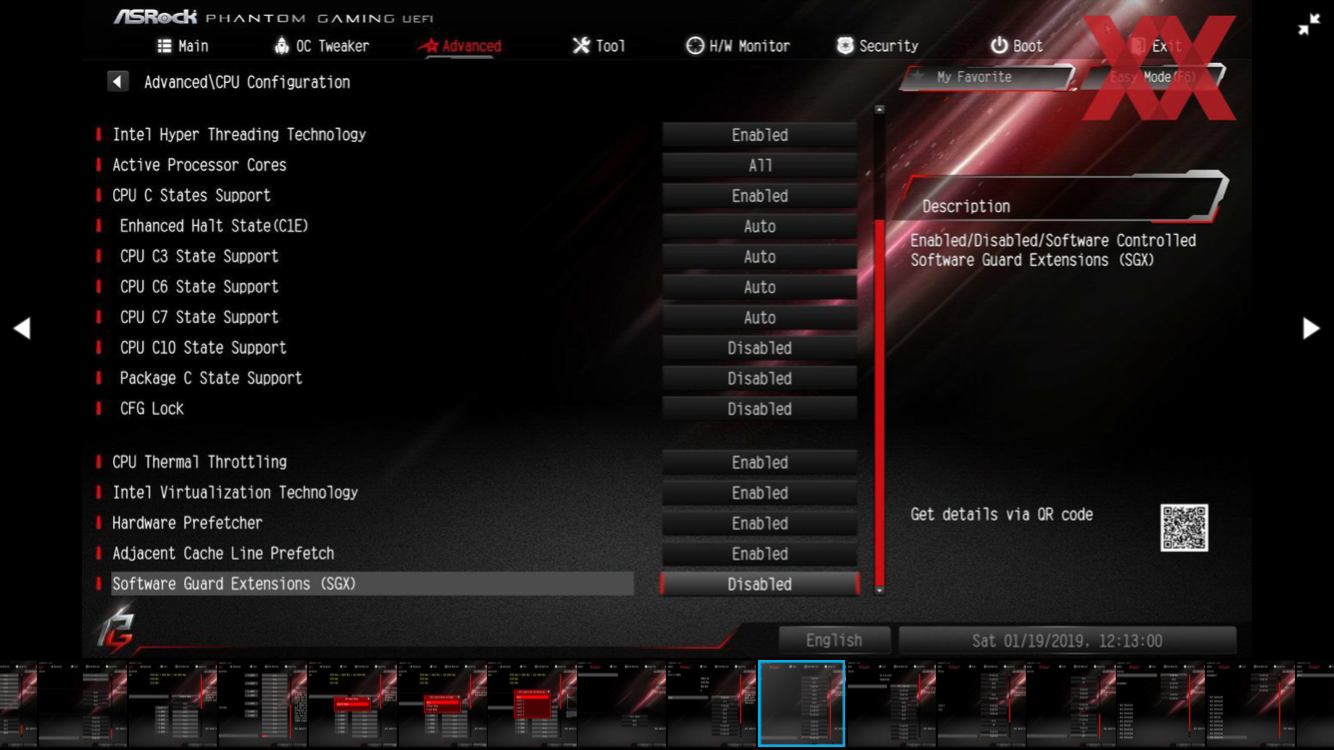

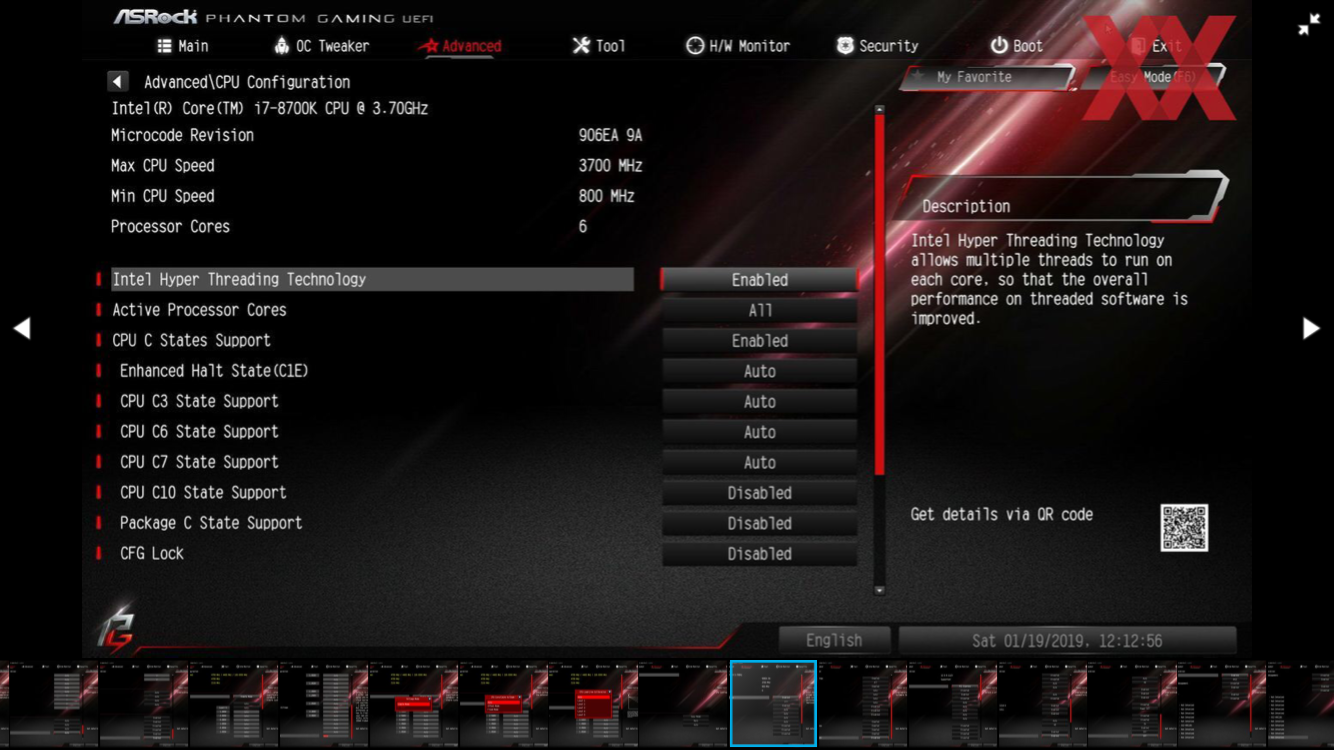

SlayCom "Multi core Enhancement" разве нет больше во вкладке OS Tweaker\CPU Configuration в бивисе ? при отключении 4300 максимум вроде

Я весь BIOS перерыл, не нашёл ничего похожего, этот пункт обычно в самом верху красуется, тут его нет, либо его как то по другому обозвали? Хотя вряд ли... При заводских настройках не нашёл, и после обновления BIOS нет. По всей видимости в «премиум» МП забыли довезти. И так понимаю, если его нет, то все надо устанавливать вручную, в этом то и проблема, если не владеешь.

SlayCom Асрок сделал по умолчанию этот пункт в Disabled и скрыл. Хотя в структуре самого БИОС пункт присутствует.

Нет там ничего.
И выше ещё закреплю BIOS/Voltage.
Добавлено спустя 3 минуты 42 секунды:
Т.е с завода выключено, и они лишь дали зелёный свет безграничному вольтажу на камень? И поэтому его так несёт?

SlayCom все руками ставьте.
частоту, вольтажи, лимиты и LLC

Я бы с радостью, если бы владел этим, допустим под 4500MHz что я должен выставить? Сейчас он работает по настройкам из шапки на 3600MHz с вольтажом до ~1V. Куда гребсти? Вы больше меня владеете информацией, теорией, практикой. Подскажите - протестирую.

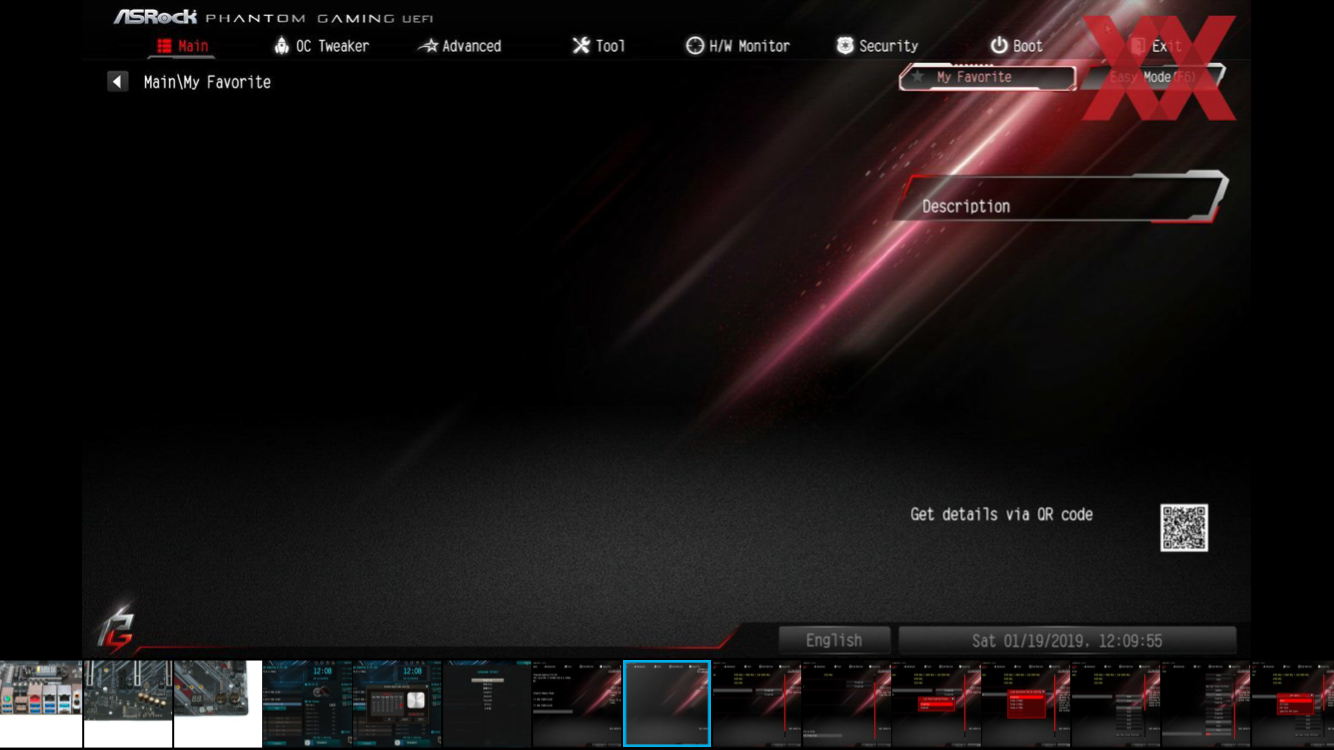

F5 - ничего не происходит, пусто. Этой командой можно закидывать в эту папку наиболее важные пункты из всего BIOS для упрощенного поиска. Зашёл в папку - там все что ты разгоняешь, грубо говоря.

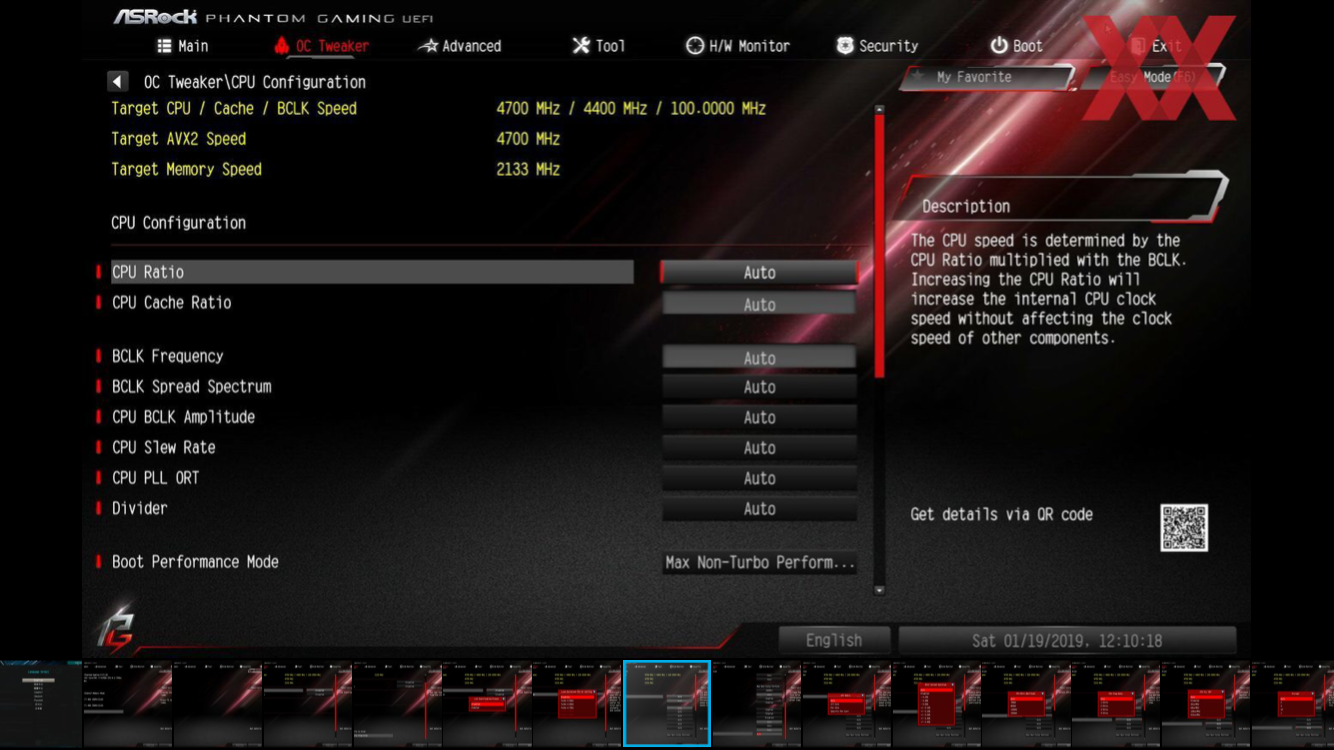

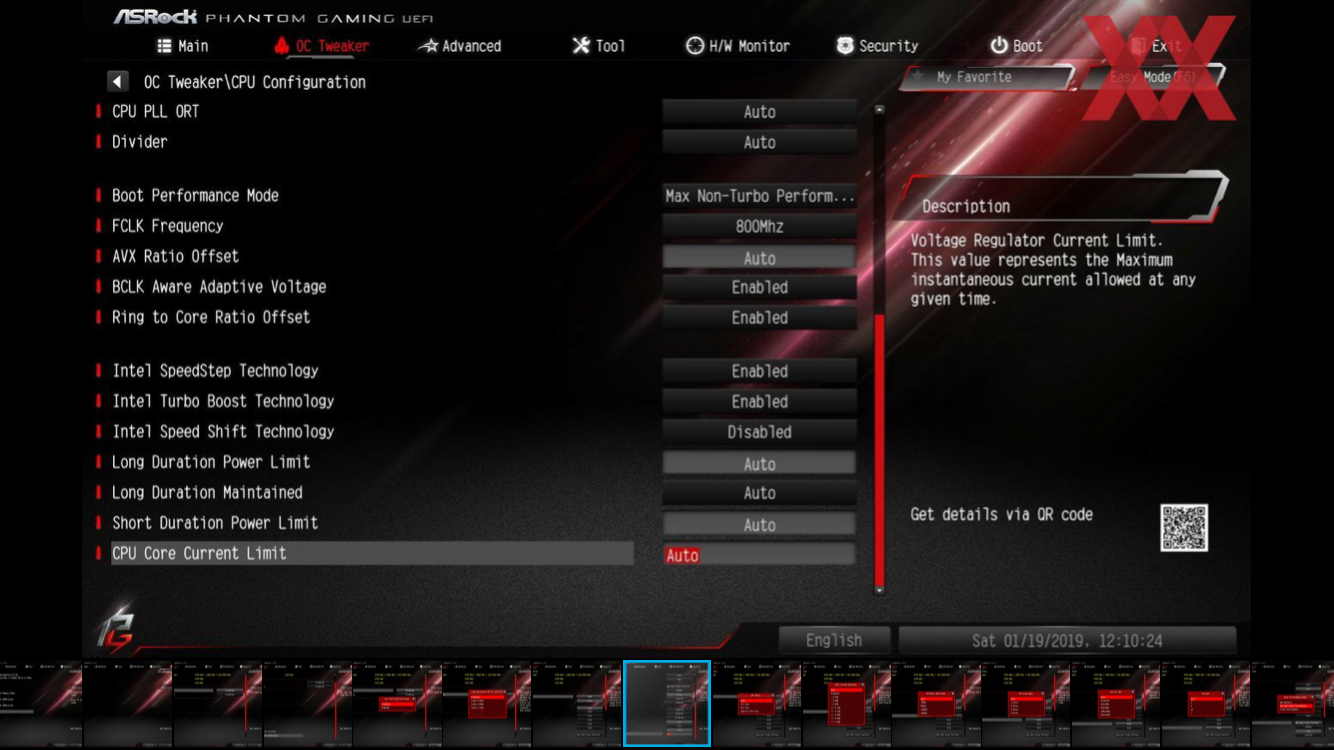

SlayCom ОК- по ссылке https://www.ocinside.de/test/mainboard_asrock_z390_phantom_gaming_9_d/4/ по обзору версия БИОС 1.30.. Может попробовать перепрошить на 1.30 и пункт появится??

скрины в шапке все по настройкам есть.

для начинающего там мало понятного, сам такой

Зяба первый этап тупо для всех по умолчанию- один раз выставляется и навсегда- ничего там мудрить не нужно..
во втором этапе AllCore, множитель и вольтаж с LLC-1 для фикс-моде- и все.

почему на всех Асроках уже есть БИОС 3,4 а на К6 нету??

ну что поделать- учите мат. часть..
или просите научить кого-нить, но это уже отдельный разговор.......

Добавлено спустя 35 секунд:

напишите в ТП- там задайте вопрос..

смешно))

примерно с июня этим занимаюсь, сейчас вроде все стабильно, но руки то чешутся)) вот и жду новый БИОС чтоб перенастроить с новыми знаниями.

А слабо найти РЕАЛЬНУЮ задачу (а не тесты) которая сможет прогреть этот камень до 115С ?

Я написал - мне не нужны цифры в бенчах, мне нужна стабильность, и в настройки я полез только после мониторинга, который и показал в реальных приложениях и задачах температуру по пределу, что не есть хорошо. А далее я и начал экспериментировать с тестами и BIOS. В противном случае я бы тут не писал.

PredatorUA на неделе притащат что-нить на Z390- добавлю в шапку конкретно для таких плат...

SlayCom Мое сообщение было больше адресовано Зяба.

В шапке где то сказано ставить такую частоту и такое напряжение?
Уточните вопрос. Вам подсказать где поставить множитель? Напряжение вы должны подбирать сугубо индивидуально исходя из возможностей вашей СО и удачности камня.

BY_Pashka было бы здорово. Пусть асусоводы завидуют

Всем привет.
Почитал в шапке про настройки биоса.Можно ли эти рекомендации применить к процессору 8400 но на плате Fatal1ty B360 Gaming K4(энергосберегайки уже отключил)?
Немного снизил напряжение до CPU Vcore=1,1в (на 1,088в сразу ошибка в ОССТ) Стоит Левел 5 и отрицательный оффсет -20)
Остальные напряжения не трогал (судя по шапке можно попытаться снизить):
cpu core/cache voltage offset mode (level 5)
offset voltage(mv) -20
остальное-в авто режиме:
dram voltage 1,2v
dram activating power supply 2,5v
pch voltage 1,05v
vccio voltage 1,1v
vccst voltage 1,15v
vccsa voltage 1,2v
Так то проблем с нагревом нет,стоит кулер Архон.Да и система питания не греется.
