Обсуждение материнских плат ASRock на чипсете Z170/Z270 и всё, что с ними связано.
FAQ будет создаваться в процессе поступления информации.
===========================
Как установить Windows 7
Из-за ограничений чипсета при установке ОС Windows® 7 на эту МП вам нужна утилита «Win 7 USB Patcher», загрузочная флешка с Windows 7.
Данную операцию подготовки установки 7-ки нужно производить на любом другом компьютере.
Инструкция
1. Имеем установочную флешку с 7-кой и скачали с офф. сайта программу Win 7 USB Patcher.
2. Вставляем флешку в USB разъем.
3. Запускаем программу Win 7 USB Patcher.
4. В окне проги и выбираем "Создание установочного диска 7-ки на USB"- жмем next.
#77
5. В след. окне указываем USB or Optical disk и "букву" вашей флешки с 7-кой- жмем next.
#77
6. В след. окне также оставляем "букву" вашей флешки (вся работа патчера происходит через временную папку компьютера и после подготовки ваш дистрибутив перезапишется патченным на вашу же флешку)- жмем next.
7. НУ и в последнем окне просто жмем Start.
#77
8. В итоге в командной строке проги будет написано "Patchihg completed"- закрываем прогу и извлекаем флешку. Теперь Win 7 установится с этой флешки без проблем.
Также записать патченый образ на флешку (пустую 8 Gb в NTFS) можно по другому:
- если есть .iso образ 7-ки, то можно его открыть в виртуальном приводе (типа Demon Tools) и на 2-м шаге указать букву виртуального привода, а на 3-м указать букву разъема флешки,
- если есть 7-ка записанная на болванке, то на 2-м шаге указываем букву DVD-RW, а на 3-м выбираем букву разъема флешки.
4-й пункт стандартно- запись патченного образа.

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================================================
По тестированию памяти:
Пользуем программу- скачиваем отсюда:
S&M 1.9.1+
http://www.softportal.com/get-5074-sm.html

или отсюда
S&M 1.9.1+
http://testmem.narod.ru/snm.zip

настройки для теста памяти:
тыц
#77

Настраиваем в точности, как на скрине.. При запуске проги- на ошибку драйвера жмяк- ОК, отключение безопасного режима жмяк- ОК..
==================================================================================
О чипсете Z170
тыц
Z170

Обзоры:
ASRock Z170 Extreme7+
ASRock Z170 Extreme 4/4+
ASRock Z170 Extreme6

офф. сайт ASRock
На сегодняшний день представлены платы на чипсете Z170/H170/B150 и H110.
список
Z170 OC Formula, Z170 Extreme7+, Z170 Extreme6+
Z170 Extreme6, Z170 Extreme4+, Z170 Extreme4
Z170 Pro4/D3, Z170 Pro4, Z170 Pro4S
Z170M Pro4 , Z170M Pro4S, Z170M-ITX/ac
Fatal1ty Z170 Gaming K6+, Fatal1ty Z170 Gaming K6, Fatal1ty Z170 Gaming K4/D3
Fatal1ty Z170 Gaming K4, Fatal1ty Z170 Gaming-ITX/ac
Intel H170- Fatal1ty H170 Performance, Fatal1ty H170 Performance/D3, H170 Pro4
Intel H170- H170 Pro4/D3, H170 Pro4S, H170M Pro4
Intel H170- H170M Pro4S, H170M-ITX/ac, H170M-ITX/DL
Intel B150- Fatal1ty B150 Gaming K4, Fatal1ty B150 Gaming K4/D3, B150M Pro4
Intel B150- B150M Pro4S, B150M Pro4/D3, B150M Pro4S/D3
Intel B150- B150M-HDV, B150M-HDV/D3
Intel H110- H110M-HDV, H110M-HDV/D3, H110M-DVS/D3

================================================================
Программы тестирования и мониторинга
Программы тестирования и мониторинга

Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:
коды
#77

=========================================
FAQ по разгону процессоров с "К" и без "К"- обновляется....
ВАЖНО для NON K процессоров
При разгоне по шине процессоров без"К" помните, что Вы столкнетесь:
- отсутствие возможности управления множителями в БИОС (удобного для пользователя, метода возвращения назад в БИОС этой опции я не нашел, пока),
- не сбрасывается вольтаж в простое,
- отключается автоматом встроенное видео,
- не сбрасывается частота процессора в простое,
- не мониторится температура ядер процессора (мониторится всегда 100 гр. по ядрам), но здесь стоит заметить (по аналогии с Haswell), что можно мониторить по CPU Package и CPU IA Cores датчикам, ибо они показывают, пусть и утрированно, температуру тех же ядер,
- отключаются инструкции AVX, что выявляет бесполезность тестирования Линкс (пока не починят- возможно), а также все тесты синтетики (FPU) из АИДА (кстати последняя бета-версия уже нормально показывает CPUVCore- вкладка в АИДА- "датчики", согласно выставленному в БИОС). Последняя версия CpuZ также корректно отображает вольтаж.

Разгон "К" процессоров
Как и с чипсетом Z97 я рекомендую делать разгон в 2 этапа- первый: настройка параметров БИОС, которые настраиваются 1 раз и навсегда и неизменны в процессе разгона и их сохранение в дефолтный профиль. второй: сам непосредственно разгон с сохранением всех параметров также в профиль, но уже с разгоном.

Первый этап
#77
#77
#77
#77
#77
#77
#77
#77
#77
#77
#77
#77
#77
#77
#77
#77
#77
#77
#77
#77
#77
#77
#77
#77
#77
#77

Второй этап
#77
#77
#77
#77
#77
#77
#77

=====================================================================================
В связи с блокировками Минкомнадзора скриншоты могут не прогружаться у некоторых пользователей.
Для решения этой проблемы весь FAQ камрад ket[CHUP] загнал в формат PDF.
За что ему спасибо...
https://yadi.sk/i/2LXUiFOw3SekYx
=====================================================================================
Уважаемые друзья, при общении соблюдаем Правила конференции.


Последний раз редактировалось BY_Pashka 22.02.2018 1:03, всего редактировалось 33 раз(а).

Реклама

Партнер
  opoffis

Junior
Статус: Не в сети
Регистрация: 27.06.2011
Schaizzzer писал(а):
Просто без этой штуки устанавливай, по ключу. Это не обязательно.

Спс , все вставил!

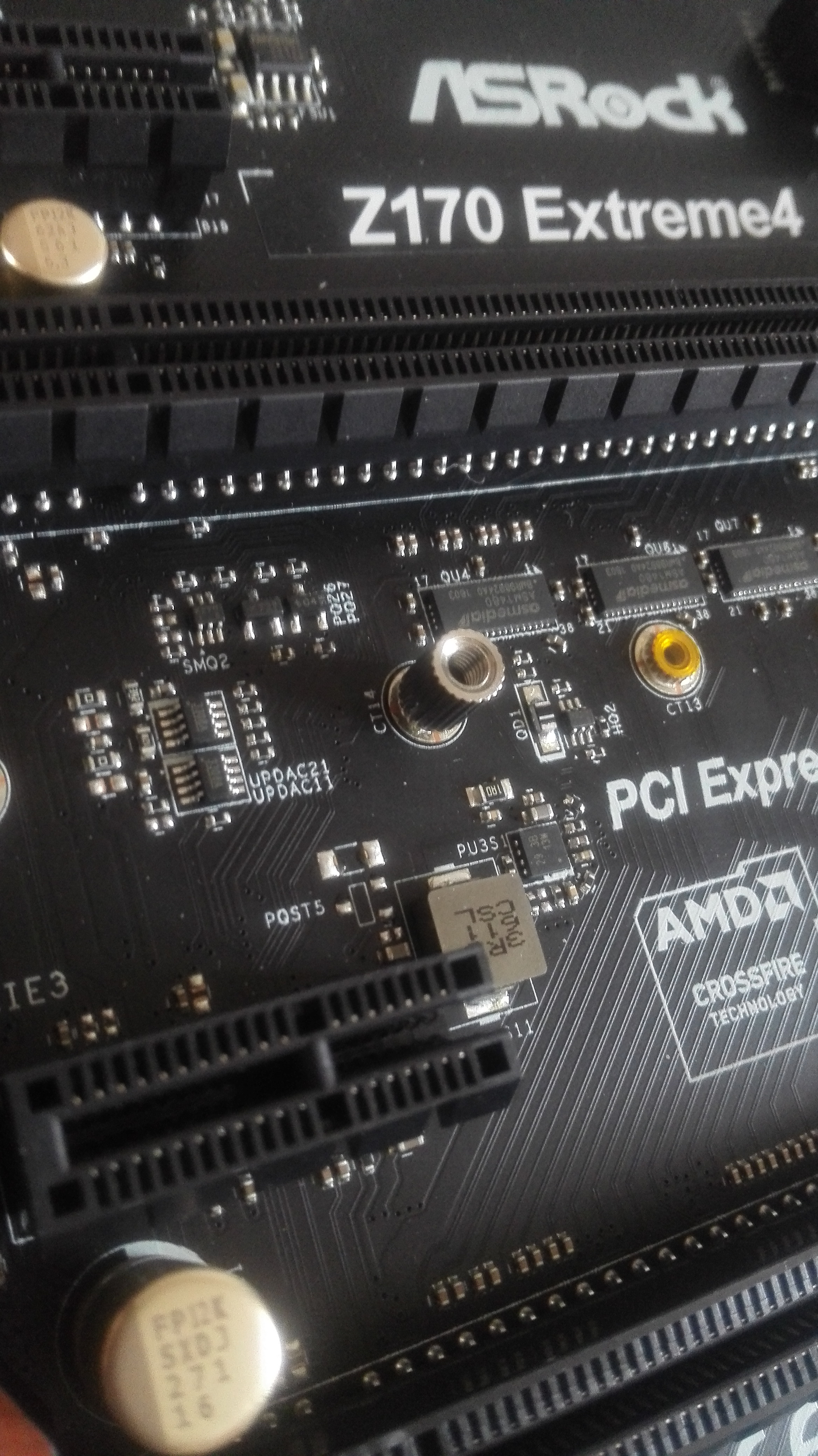

Еще вопрос, для чего нужно это отверстие СТ14 ?
фото
Вложение:
IMG_20161020_130414.jpg [ 3.34 МБ | Просмотров: 2257 ]

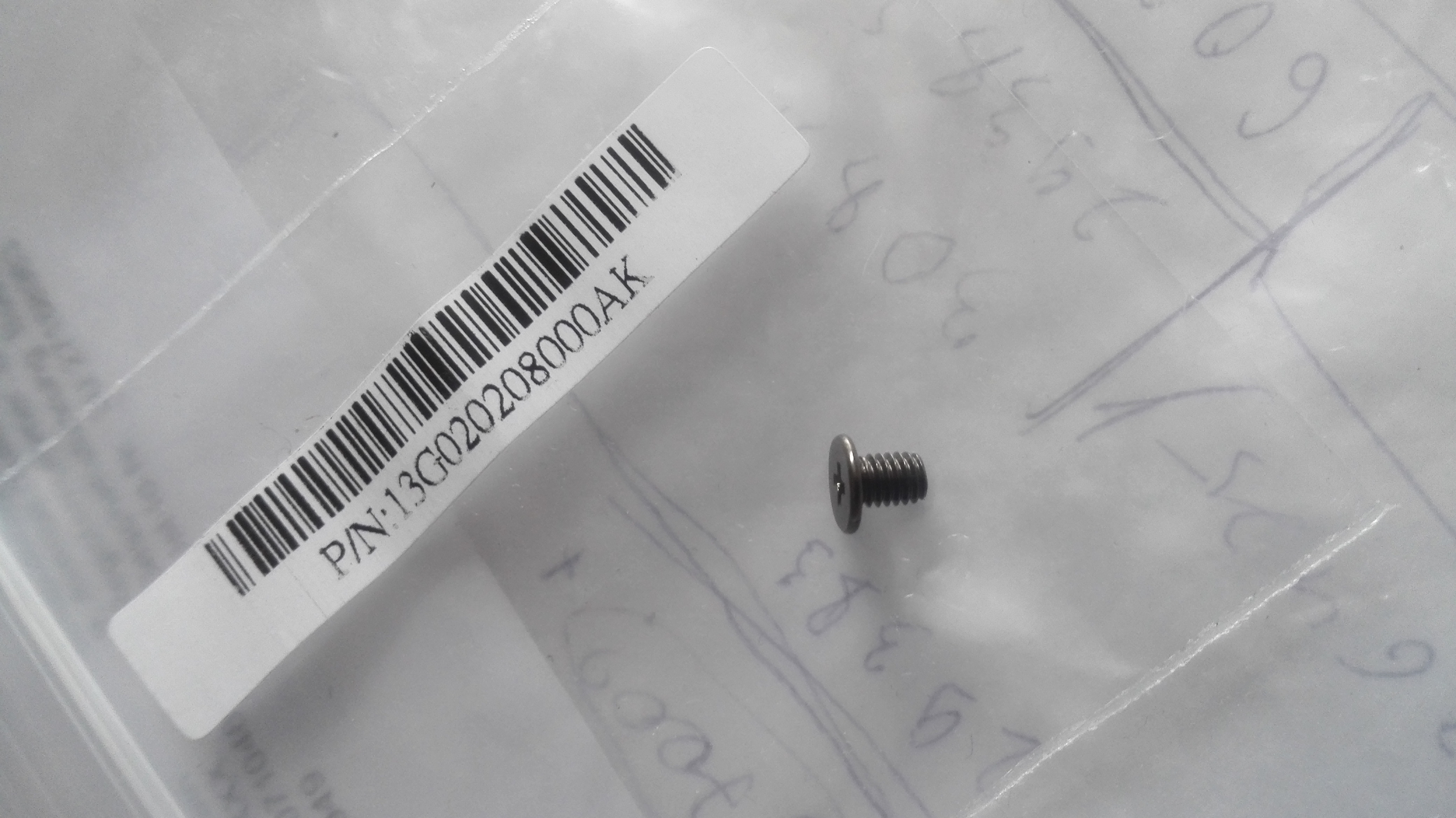

И этот 1 болтик идущий с мамой
фото
Вложение:
14769441050411603036026.jpg [ 2.42 МБ | Просмотров: 2254 ]


  mos123

Member
Статус: Не в сети
Регистрация: 16.10.2012
Откуда: msk
Фото: 7
opoffis писал(а):
Еще вопрос, для чего нужно это отверстие СТ14 ?

opoffis писал(а):
И этот 1 болтик идущий с мамой

это все для крепления SSD M.2

_________________
X79P3 /1620v1 / 8Gb Adatai /

  NachoBarbero

Member
Статус: Не в сети
Регистрация: 21.02.2016
Откуда: Poland
opoffis вкрути этот болтик в это отверстие чтобы не потерялся, а для чего они тебе ответили выше :)

_________________
Конфигурация компа в профиле

  BY_Pashka

Куратор темы
Статус: Не в сети
Регистрация: 17.10.2012
Откуда: Минск/Беларусь
обсуждение удалено, как не относящееся к теме.

_________________
Помощь в скальпировании процессоров (Минск).
http://forums.overclockers.ru/viewtopic.php?p=1636558#p1636558
WoT: IRSS_BY_Pashka

  Eagle_i_am

Junior
Статус: Не в сети
Регистрация: 12.09.2016
Услышал в комментах вконтактеке, что появились кастомные биосы, на которых при разгоне по шине работает мониторинг всех температур и не отключаются AVX.
Мол, для асрок экстрим 4 точно есть, для других тот гражданин не смотрел.

Это правда? И если да, где искать?

Инфа интересная. Стоит того, чтобы позадавать тупые вопросы

_________________
i5 6400 box + DeepCool Gammax s40. GA-Z170-D3H. 2x8 kingston 2133 cl15. Palit Dual 1060 6 gb. HDD WD blue 7200об. БП Cougar PowerX 550w

  ruPaladin

Member
Статус: Не в сети
Регистрация: 05.09.2008
Насколько мне известно, данные БИОС предназначены только для инженерных версий процессоров. На i5 таких возможностей нет.
  labeanchik

Member
Статус: Не в сети
Регистрация: 24.11.2009
Фото: 8
Eagle_i_am
насколько мне известно, эти БИОСы старые, но с ними работа AVX и iGPU не очень стабильная. Наверное поэтому в поздних BIOS эту фишку убрали.

_________________
AMD Ryzen 5 7600
ASUS ROG STRIX X670E-E GAMING WIFI
Hynix 64GB HMCG88AGBUA081N 6400MHz 30-37-37-49
Noctua NH-U14S
LIAN LI Lancool 216
Seasonic SSR-850TR

  mrKu39

Junior
Статус: Не в сети
Регистрация: 22.10.2016
Откуда: Moscow
Доброго времени суток , господа ! Помогите советом плз
Собираюсь брать ASRock Z170 Pro4 под i5 6500. буду разумно гнать по шине non K. Вопрос: нет ли проблем с обновлением BIOS на крякнутый для разгона non K ? И как в целом разгоняется на данной маме ASrock? спасибо
P.S. Или выбрать MSI Z170A TOMAHAWK ? ))
  NachoBarbero

Member
Статус: Не в сети
Регистрация: 21.02.2016
Откуда: Poland
mrKu39 никаких проблем с обновлением биоса на асроках нету. бери смело

_________________
Конфигурация компа в профиле

  LavR

Member
Статус: Не в сети
Регистрация: 07.01.2016
Откуда: Москва
mrKu39 писал(а):
Доброго времени суток , господа ! Помогите советом плз
Собираюсь брать ASRock Z170 Pro4 под i5 6500. буду разумно гнать по шине non K. Вопрос: нет ли проблем с обновлением BIOS на крякнутый для разгона non K ? И как в целом разгоняется на данной маме ASrock? спасибо
P.S. Или выбрать MSI Z170A TOMAHAWK ? ))


У асрок биос не крякнутый. Все последние оф.биосы поддерживают разгон не к процессоров. Про MSI не подскажу. CPU лучше брать i5 6400 или i7 6400 инженерный.

_________________
БП: 700w, i5 6400 (4,59ghz), Zalman CNPS10X PERFORMA/+, 16Gb DDR4 (2720mgz), GTX950 KFA2 (GPU1486mhz,Mem7425), м/п: Asrock z170pro4, 1TbWD, zalman z3

  wolfire

Member
Статус: Не в сети
Регистрация: 30.05.2009
Фото: 0
Как биос прошить? Почему он не прошивается? И почему расширение файла с версией файла?
#77
Скачал биос с сайта асуса - тип файла .CAP Скачать ещё от мси и гигабайт? Ок...
У мси и гигабайта, тоже самое что и у асрок, только у гигабайта в комплекте загрузочный файл и ехе какой-то

_________________
Никто не сможет спрятаться от правды. И ничто не остановит то, что грядет. Ничто.

  Lucky_Angel

Member
Статус: Не в сети
Регистрация: 26.09.2009
Ребят привет, назрел такой вопрос. Форум курил, гугл гуглил, но четкого ответа так и не нашел... Может плохо искал, не пинайте...

Итак, вопрос:
Если, на чипсете z170, на мат плате asrock z170 extreme4 и процессоре i7-6700 поставить видеокарту, предположим гтх1070 и и ссд диск м.2 и pci-e x1 wifi - то как распределяются линии pci-e?
То есть данный процессор может обрабатывать 16 линий pci-e, это по факту одна видеокарта... А как же другие девайсы - wifi и ssd m.2? Они будут урезать видеокарту и брать себе часть линий по принципу 8 х 4 х 4? Или как-то иначе?
П.с. Про то что в чипсете еще есть сколько-то линий - я знаю, но как именно устроена их работа не знаю.

Спасибо:)

_________________
Core i7 Skylake (QHQG L501C679 @ 4GHz), Asrock Z170 Extreme4, DDR4 HyperX Savage 3000MHz, Zotac GTX 1070 AMP!, Chieftec 750w, Gigabyte 3DAurora.

  wolfire

Member
Статус: Не в сети
Регистрация: 30.05.2009
Фото: 0
3.0 x8 для гтх1070 будет более чем достаточно, так что остальные х8 можно на всякие диски пустить и прочее.

_________________
Никто не сможет спрятаться от правды. И ничто не остановит то, что грядет. Ничто.

  Lucky_Angel

Member
Статус: Не в сети
Регистрация: 26.09.2009
wolfire спасибо:) однако, все-таки хочется понять, как устроена работа распределения этих линий.

_________________
Core i7 Skylake (QHQG L501C679 @ 4GHz), Asrock Z170 Extreme4, DDR4 HyperX Savage 3000MHz, Zotac GTX 1070 AMP!, Chieftec 750w, Gigabyte 3DAurora.

  wolfire

Member
Статус: Не в сети
Регистрация: 30.05.2009
Фото: 0
А биос никто не прошивает чтоли? Или все по интернету? Понять не могу почему не шьётся.

_________________
Никто не сможет спрятаться от правды. И ничто не остановит то, что грядет. Ничто.

  NachoBarbero

Member
Статус: Не в сети
Регистрация: 21.02.2016
Откуда: Poland
wolfire а что у тебя не получается? ты файл из архива вытащил?

_________________
Конфигурация компа в профиле

  wolfire

Member
Статус: Не в сети
Регистрация: 30.05.2009
Фото: 0
NachoBarbero писал(а):
ты файл из архива вытащил?

Разумеется, но прошивальщик его почему-то не подхватывает. Утыкается в него, потом перебирает другие файлы, если они есть, в конце лезет куда-то в EFI\Boot... и всё заканчивается на \Perflog

_________________
Никто не сможет спрятаться от правды. И ничто не остановит то, что грядет. Ничто.

  mos123

Member
Статус: Не в сети
Регистрация: 16.10.2012
Откуда: msk
Фото: 7
wolfire писал(а):
Разумеется, но прошивальщик его почему-то не подхватывает

в корень флешки положи файл и не забудь флешку в фат32 или фат 16 отфоматировать

_________________
X79P3 /1620v1 / 8Gb Adatai /

  wolfire

Member
Статус: Не в сети
Регистрация: 30.05.2009
Фото: 0
mos123 писал(а):
в корень флешки положи файл и не забудь флешку в фат32 или фат 16 отфоматиров

нет, не выходит ничего. Уже и через виндовс форматировал, и руфусом и на ошибки проверял. Похоже прошивальщик тупо сломан, возможно умышелнно, других объяснений у меня нет, хотя посмотрел бы как это происходит в нормальных условиях. Так что тут только в поддержку писать придётся.

_________________
Никто не сможет спрятаться от правды. И ничто не остановит то, что грядет. Ничто.

  mos123

Member
Статус: Не в сети
Регистрация: 16.10.2012
Откуда: msk
Фото: 7
wolfire писал(а):
нет, не выходит ничего. Уже и через виндовс форматировал, и руфусом и на ошибки проверял. Похоже прошивальщик тупо сломан, возможно умышелнно, других объяснений у меня нет, хотя посмотрел бы как это происходит в нормальных условиях. Так что тут только в поддержку писать придётся.

попробуй еще разные усб порты 3.1 там и другие. у меня все увидел когда подключил к передней панели корпуса (разумеется она должна подключена быть к материнке) на которой есть usb2.0 и usb 3.0 , так вот когда подключал к усб 3.0 тоже не видела биос на флешке, а вот на усб 2.0 увидела

_________________
X79P3 /1620v1 / 8Gb Adatai /
