Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Да, именно так прибавляет)

оказывается я знал, проверил-выкл. стоит. ))

Коллеги, help!
Имеется: загрузочный Samsung 970 EVO 250 GB слот M2-2 (нижний), OCZ Vertex 4 128 GB порт Sata3_1, SEAGATE SV35 ST2000VX000 (2TB) 7200об. порт Sata3_3.
Мать Asrock Z390 Extreme4, прошивка последняя.

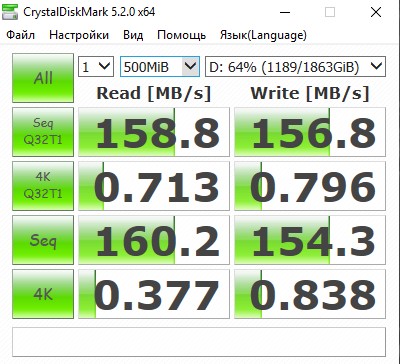

В общем заметил, что SEAGATE упала скорость чтения/записи.

Пробовал менять местами порты, убирал Vertex 4 - не помогло. В биосе ничего такого не увидел, UDMA6 стоит, ACHI.

WTF?

Vik так-то у тебя там он был чистый и тестился в начале диска где скорость самая высокая
а щас забит и тестится ближе к концу где скорость ниже
попробуй форматни и протести

A224 да ну. Этой системе 2 месяца, а винту уже год. Падение скорости я заметил недавно, т.к. с него запускаются стим и игры. Так вот стим стал грузится заметно дольше.

Vik ну серьёзно говорю, форматни, протести чтоб исключить этот фактор - тогда точно можно сказать
что таких графиков никогда не видел
#77
ну или такой же забитый протести на старой системе

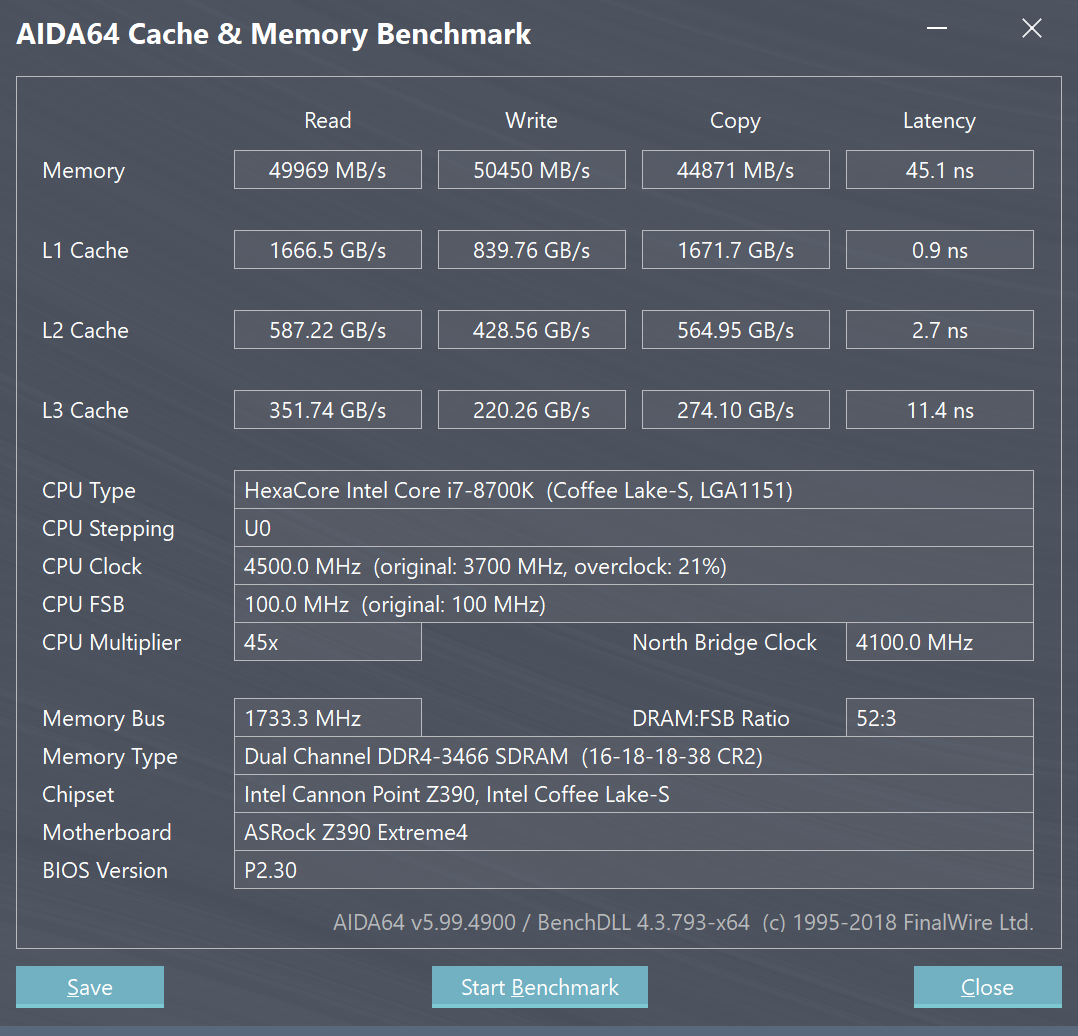

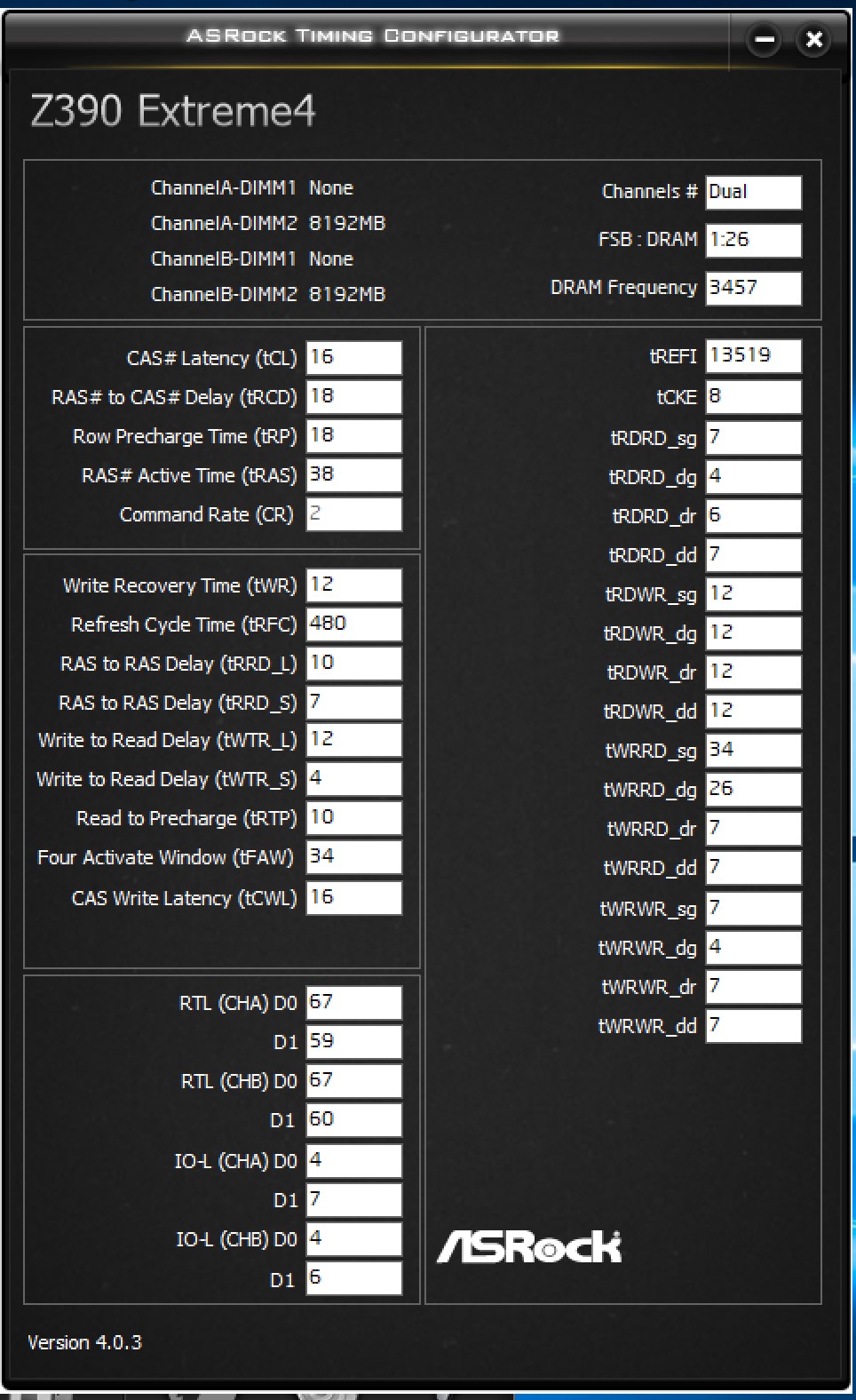

подскажите, пожалуйста, по таймингам, 1 и 2 вторые по калькулятору амд-шному выставил, на этих настройка память стабильна, но 330гфлопс маловато, так? проц на 4.5, больше пока охлад не дает и жвачка под крышкой

и hynix M-die выше по частотам есть смысл пробовать, или M-die не пойдет?

manifestgomel
tREFI поднять до 65535
tRFC снижать методом тыка
tRAS попробовать снизить до 36
-------------
tRAS>= tRCD+tCL
tWR=2xtWTR_L
tWTR_L=tRTP
tWTR_L>tRRD_L
tRRD_L>tRRD_S
tWTR_L>tWTR_S
tFAW>=4xRRD_S

В продолжение моей ситуации, обновил СО на CPU на be quiet dark rock (tdp 200w) [версия про не понравилась из-за массивности радиатора боюсь ставить такие тяжелые]. Дальше стал искать стабильное напряжение для частоты 4,7ГГц по всем ядрам. В итоге стабильности прохождения тестов (prime с отключенными avx инструкциями) более 2 часов добился только при напряжении 1,325в. При этом потребляемая мощность достигала 210Вт, естетсвенно при этом CPU нагревался до 91С (максимальная по ядрам). Зона VRM до 94C (мерил с обратной стороны платы по наиболее горячей точке). Естественно при задействовании AVX инструкций начинается перегрев и температура уходит за 100С в prime. Я чего-то не понимаю видимо мне достался крайне неудачный CPU или это в среднем по больнице? Читая обзоры там люди гнали до 4,9ГГц естественно на воде, но как же нагрев VRM?

Всем привет!
Есть два вопроса по матери Z370 Pro4 :
1. Имеет ли смысл обновлять прошивку BIOS с версии 2.0 на актульную, если процессор 8700К ?
2. Относительно долго загружается система. От нажатия кнопки Power до появления рабочего стола проходит 23 секунд. НО!!! 13 из них уходит просто на инициализацию системы (до появления логотипа и возможности зайти в BIOS). Где тут собака порылась? P.S. В системе установлены 3 SSD и 1 HDD. Винда установлена на SSD. Оперативы 32 Гб Crusial 3200

korn87
tREFI выставил, а с остальными не стартует до 1,4в, выше не ставил
спасибо за совет и формулу расчета, буду пробовать

d_holm
Стоит биос 3.2 система в профиле, грузится около 20 секунд до рабочего стола от момента нажатия кнопки.

У тебя средненькая плата
Слабый кулер для разгона такого процессора
Плохая настройка
Не понимаю чему ты удивляешься
С vrm все нормально. Люди берут под такие дела таичи или апекс, и бед не знают

может MRC выключен

подскажите, это нормально что при fixed вольтаже в linx напряжение падает с 1,28 до 1,26?
llc и 1 и 2 ставил, результат одинаковый

хм... сейчас попробовал в офсет, от балды выставил -50 llc5, 5 проходов linx по 35000 при 4,7Ггц - Vcore 1,23, а на фиксе ниже 1,28 тест не проходил
hwinfo показывает максимум 1,29, но это в простое подскочило я так понял

manifestgomel приветствую- это нормально..
вопрос есть- сделай плиз скрин такой.

z370 taichi чётко держит

Это ещё отлично, pro4 вообще с 1.200 до 1.148 и менее может проседать.

Хочу купить мать и жесткий M.2
Мать asrock-z390-taichi

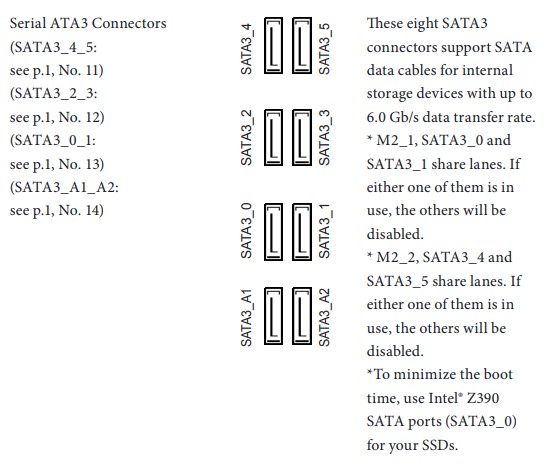

у нее 6+2 sata и 3 штуки M.2
У меня сейчас 6 дисков sata3 плюс будет новый m.2
И вот я не пойму будут ли работать в ней все мои 6 и новый м.2?
Новый м.2 хочу в слот внизу у которого пластинка для охлаждения есть.

BY_Pashka
