В данной теме обсуждаем материнские платы Asus на чипсете Z370/Z390
Список материнских плат
PRIME-Z370-P
PRIME Z370-A
TUF Z370-PRO GAMING
TUF Z370-PLUS GAMING
ROG STRIX Z370-I GAMING
ROG STRIX Z370-F GAMING
ROG STRIX Z370-G GAMING
ROG MAXIMUS X HERO
ROG MAXIMUS X HERO (WI-FI AC)
ROG MAXIMUS X APEX
ROG MAXIMUS X CODE
ROG MAXIMUS X FORMULA
Таблица категорий плат
#77
Ссылки на полезные темы:
Процессоры Intel семейства Core i3/i5/i7/i9 (микроархитектура Coffee Lake LGA1151)
Выбор оперативной памяти DDR-4
Полезная информация:
Примерные значения напряжений VCCSA и VCCIO
#77
Настройка вторичных таймингов
Что нужно сделать после покупки платы Asus на чипсете Z370
Для начала необходимо отключить функцию Multicore enhancement, затем установить значение 0.01 для опций IA AC Load Line и IA DC Load Line. Далее необходимо выставить вручную напряжение на VCCIO и VCCSA в районе 1.1v. Затем вручную зафиксировать частоту на 4.6-4.7 ГГц, и выставить напряжение в ручном режиме в районе 1.3 вольта. Если система работает корректно, можно дальше увеличивать частоту и/или снижать напряжение.


Запускаем I9-9900K на Asus Z270 Maximus IX Apex

_________________
AMD 7800X3D | MSI MAG B650 TOMAHAWK | RTX 3070 | 64GB RAM 6000MHz | Samsung 960 PRO
https://www.youtube.com/watch?v=-OJJ78MbOLQ

Последний раз редактировалось Olegdjus 23.01.2019 14:17, всего редактировалось 3 раз(а).
Обновление шапки.


Реклама

Партнер
  nepranov

Member
Статус: Не в сети
Регистрация: 23.01.2011
Фото: 0
Matisse36 писал(а):
ничего не глючит и вентиляторы через него очень удобно настраивать

Я не спорю. Все это дело на любителя. Кто софтом регулирует и разгоняет, кто через биос.

_________________
Intel Core Ultra 9 285K /ASUS ROG MAXIMUS Z890 HERO BTF /RTX 5090 ROG Astral OC Edition.

  BearGentleman

Member
Статус: Не в сети
Регистрация: 17.10.2017
Фото: 1
nepranov писал(а):
Все это дело на любителя.

Поддержу. Онли хардкор, только настройки в биосе.
Удалил сюиту через три дня после установки.

_________________
i3-8350k@5000(Thermalright TS 140 Direct)/Asus Prime Z370-A/HX Fury 16Gb@3000/GV-N1060G1GAMING/Intel SSD 240GB+WD Blue 1TB/Deepcool DA 500W

  KorAL

Member
Статус: Не в сети
Регистрация: 08.04.2003
Откуда: Tamdov Russia
У меня один вентилятор нормально настраивается в fan expert а в биосе не хочет, вот если бы можно было бы только fan expert поставить.
  TOK

*Cofradia Intel*
Статус: Не в сети
Регистрация: 20.05.2010
Откуда: AC-DC
Фото: 130
Друзья, грустные новости.
Намедни решил своим намётанным глазом изучить фотографии голых материнских плат.
И что я обнаружил?
Обзор и тестирование материнской платы ASUS ROG Maximus X Apex
Что мы видим на плате?
10 фаз, 10 драйверов и 4 удвоителя. Всё правильно.

Теперь открываем Обзор и тестирование материнской платы ASUS ROG Maximus X Hero
обзор писал(а):
На процессор подается питание с восьми фаз, состоящих из объединяющей верхний и нижний мосфеты микросхемы Infineon NexFET BSG0812ND, выдающие по 50 А каждый. Все подключены через удвоители, поэтому задействуют только четыре канала ШИМ-контроллера.

То есть мы точно также должны увидеть 10 драйверов и 4 удвоителя.
Вместо этого там можно обнаружить лишь 6 микросхем с маркировкой "CE6".
Есть все основания полагать, что это 6 драйверов и удвоителей там нет. :-(
Что думаете?

_________________
А еще приглядитесь к соседям, ведь лучше зять-наркоман, чем сосед-майнер. © Центральное Телевидение на НТВ
http://www.pictaramphotos.com/i/BfMUQuBFFT_

  hatul'

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 05.02.2007
Откуда: israel
Фото: 0
TOK писал(а):
Что думаете?

либо ты ошибся , либо обзорщик нас обманул , лучший способ спросить у обзорщика коим является Д.М и в добавок спросить у джордана , он 100% в теме!
  TOK

*Cofradia Intel*
Статус: Не в сети
Регистрация: 20.05.2010
Откуда: AC-DC
Фото: 130
hatul' писал(а):
нас обманул

Ну, это грубо так говорить, обман - дело умышленное, скорее обделил вниманием.
Глянул обзор Иорданца, там тоже минимум информации:
Цитата:
Из десяти фаз системы питания на процессор отведено восемь, и в каждой из них используются 50-амперные мосфеты Infineon NexFET BSG0812ND.

И всё?

_________________
А еще приглядитесь к соседям, ведь лучше зять-наркоман, чем сосед-майнер. © Центральное Телевидение на НТВ
http://www.pictaramphotos.com/i/BfMUQuBFFT_

  crossfade3

Member
Статус: Не в сети
Регистрация: 01.11.2016
Откуда: Питер
TOK писал(а):
это 6 драйверов и удвоителей там нет

Известно это было ещё на старте продаж. Молодец.
https://www.hardwareluxx.de/community/f ... .html#z370

Каждый канал питалова на APEX проходит через IR3599, которых у HERO само собой нет. И они ему не нужны. Там 2 фазы на контроллер.
  TOK

*Cofradia Intel*
Статус: Не в сети
Регистрация: 20.05.2010
Откуда: AC-DC
Фото: 130
crossfade3 писал(а):
Известно это было ещё на старте продаж. Молодец.

Вот и верь после этого обзорам. У одних одно написано, у других - другое.

_________________
А еще приглядитесь к соседям, ведь лучше зять-наркоман, чем сосед-майнер. © Центральное Телевидение на НТВ
http://www.pictaramphotos.com/i/BfMUQuBFFT_

  nag77

Member
Статус: Не в сети
Регистрация: 19.03.2008
Откуда: Беларусь
Фото: 2
А что тогда с питанием ASUS Maximus X Formula и Maximus X Code?
  crossfade3

Member
Статус: Не в сети
Регистрация: 01.11.2016
Откуда: Питер
nag77 писал(а):
А что тогда с питанием ASUS Maximus X Formula


Таже схема как и на APEX, через удвоители. Но мосфеты другие (Vishay ZF906).
http://www.overclock.net/photopost/data ... up-WIP.png
http://www.overclock.net/forum/6-intel- ... st26514732
  TOK

*Cofradia Intel*
Статус: Не в сети
Регистрация: 20.05.2010
Откуда: AC-DC
Фото: 130
nag77 писал(а):
А что тогда с питанием ASUS Maximus X Formula?

В обзоре Дмитрий Владимирович написал только про 10 драйверов:
Цитата:
С тыльной стороны поместились драйверы Infineon IR3535M в количестве десяти штук

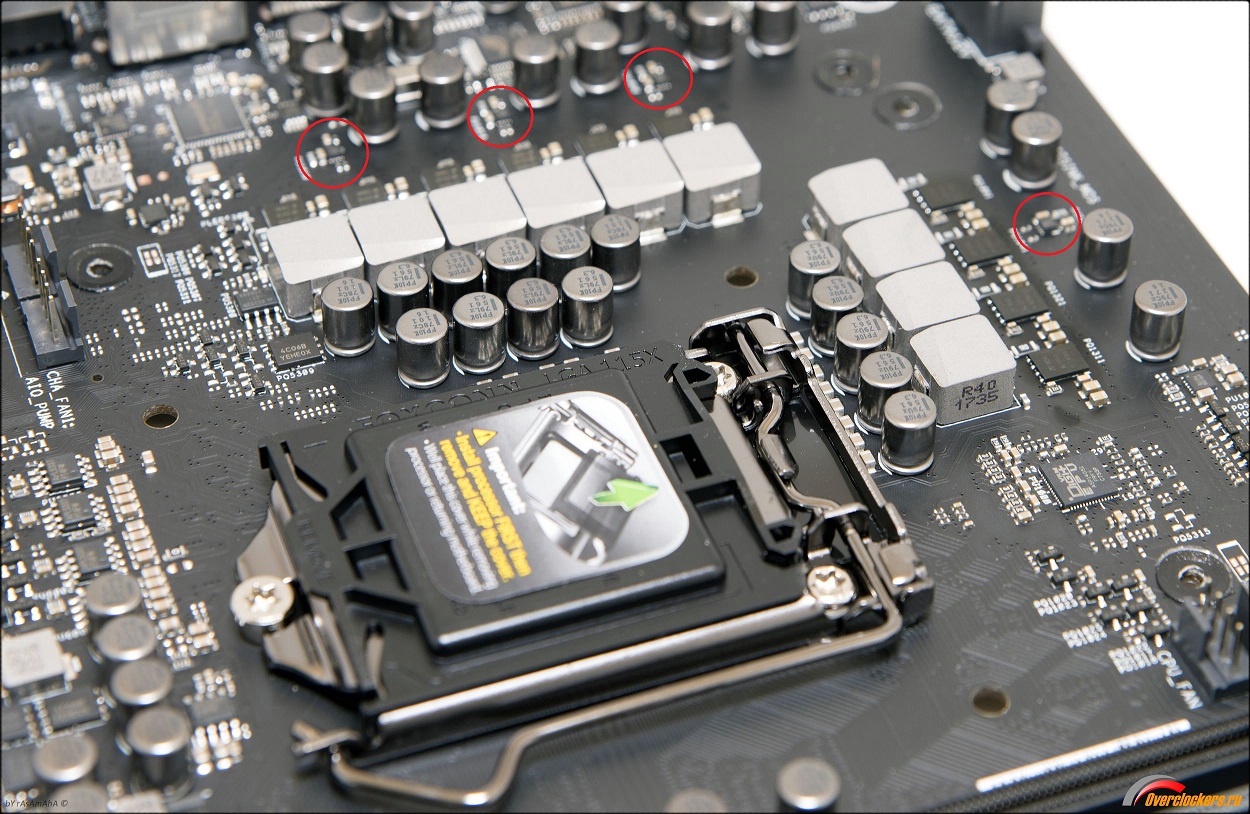

Но вот эти 4 маленьких друга должны быть нашими удвоителями IR3599:
Вложение:
10_big.jpg [ 390.9 КБ | Просмотров: 1485 ]


Про Code пока нет инфы.

_________________
А еще приглядитесь к соседям, ведь лучше зять-наркоман, чем сосед-майнер. © Центральное Телевидение на НТВ
http://www.pictaramphotos.com/i/BfMUQuBFFT_

  nag77

Member
Статус: Не в сети
Регистрация: 19.03.2008
Откуда: Беларусь
Фото: 2
TOK писал(а):
Про Code пока нет инфы.

Заказал коде, буду по факту изучать)
  TOK

*Cofradia Intel*
Статус: Не в сети
Регистрация: 20.05.2010
Откуда: AC-DC
Фото: 130
nag77 писал(а):
Заказал коде, буду по факту изучать)

Разведка боем, камрад! :beer:
Готовь фотоаппарат, будем с лупой VRM изучать. :D

_________________
А еще приглядитесь к соседям, ведь лучше зять-наркоман, чем сосед-майнер. © Центральное Телевидение на НТВ
http://www.pictaramphotos.com/i/BfMUQuBFFT_

  nag77

Member
Статус: Не в сети
Регистрация: 19.03.2008
Откуда: Беларусь
Фото: 2
TOK писал(а):
Готовь фотоаппарат, будем с лупой VRM изучать

Пока придет, уже обзоров наклепают)
  hatul'

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 05.02.2007
Откуда: israel
Фото: 0
TOK
если честно, я сильно запутался , я думал что как минимум у хиро и максимуса количество фаз одинаковое , а получается наоборот?
  TOK

*Cofradia Intel*
Статус: Не в сети
Регистрация: 20.05.2010
Откуда: AC-DC
Фото: 130
hatul' писал(а):
если честно, я сильно запутался , я думал что как минимум у хиро и максимуса количество фаз одинаковое , а получается наоборот?

Если верить моим умозаключениям, получается так:
ASUS ROG MAXIMUS X HERO = 4 PWM-сигнала, 4 драйвера, 4 фазы удвоены до 8 методом попарная спайка.
ASUS ROG MAXIMUS X APEX и ASUS ROG MAXIMUS X FORMULA = 4 PWM-сигнала удвоены до 8 PWM-сигналов (частота снижается вдвое), 8 драйверов, 4 фазы удвоены до 8 с помощью удвоителей.
Речь только про фазы на ядра процессора, без учёта питания встройки.

_________________
А еще приглядитесь к соседям, ведь лучше зять-наркоман, чем сосед-майнер. © Центральное Телевидение на НТВ
http://www.pictaramphotos.com/i/BfMUQuBFFT_

  hatul'

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 05.02.2007
Откуда: israel
Фото: 0
TOK
т.е получается что за счет большего количсетво удвоителей и драйверов , у апекса и формулы , последние могут проводить больше тока и их надежность выше чем на хиро?
  crossfade3

Member
Статус: Не в сети
Регистрация: 01.11.2016
Откуда: Питер
hatul' писал(а):
последние могут проводить больше тока

Нет.
hatul' писал(а):
их надежность выше чем на хиро

Хм. Я думаю нет. Но поправте если я не прав (я не про все платы с "fake doubling", речь только про HERO).

Просто оставлю это тут:
1) http://www.overclock.net/photopost/data ... ubling.png
2) http://www.overclock.net/forum/6-intel- ... st26557396

Суть
When you "fake double" the low side mosfets only halves on resistance since they are in parallel but turning on at the same time. With a real doubler you effectively reduce the current load in half since it is turning on half the time, which is twice as potent as halving the on state resistance. If you have an on state resistance (aka RDS(on)) below 2 milliohms it wouldn't be a big deal (something like the Z370 ROG Hero doesn't worry me) but for something like 4 milliohms it makes a big difference.

Real doubling halves the switching frequency and prevents shoot through (overshoot of voltage / high + low side at same time). Also most "fake doubled" boards are only using one inductor for 2 sets of mosfets so you have more resistance & more heat concentration in one location. Often times the mosfets not only dissipate heat through the heatsink but through the board itself, since copper is much more thermally conductive than the thermal pad on top of it.

Basically interleaved (doubler) > dual driver mode (for shoot through protection) >> two mosfets on one phase.


Мне видится 3 минуса у "fake doubling":
1) За счет увеличения частоты вдвое (или читайте на той же частоте, что и PWM) - растут потери на переключении (не относится к HERO).
2) Перерегулирование напряжения, когда идут всплески тока при подаче высокой нагрузки на процессор (за счет высоких значений LLC). Справедливо при разгоне под LN2. Поэтому бугры и боготворят Power Stages на 7 гиге.
3) Локальный перегрев в зонах VRM (не относится к HERO). При обычном бытовом разгоне на Hero температуры <70 градусов. И это без обдува под водой. Под LN2 там стакан стоять будет.

У меня только 1 вопрос, что за сопротивление, о котором говорят бурги выше - on state resistance (aka RDS(on))?
http://www.overclock.net/photopost/data ... driver.PNG
  TOK

*Cofradia Intel*
Статус: Не в сети
Регистрация: 20.05.2010
Откуда: AC-DC
Фото: 130
hatul' писал(а):
т.е получается что за счет большего количсетво удвоителей и драйверов , у апекса и формулы , последние могут проводить больше тока и их надежность выше чем на хиро?

Мы тут не один день спорили, точнее не спорили, а выясняли истину насчёт Doublers vs Fake doubling.
Дошло до того, что пошли на зарубежный форум уточнять.
Я так понимаю, crossfade3 ответ оттуда и притащил.

_________________
А еще приглядитесь к соседям, ведь лучше зять-наркоман, чем сосед-майнер. © Центральное Телевидение на НТВ
http://www.pictaramphotos.com/i/BfMUQuBFFT_

  hatul'

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 05.02.2007
Откуда: israel
Фото: 0
TOK
crossfade3
на хиро фэйк , на формуле дабл?
