Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Злобный Йожык там ставить ничего не нужно и ссылку я уже поправил от ЯД..
А так- сорян, если че- я не виноват....

- да ладно, я просто людей предупредил. Ставится поиск от майл.ру и плагины для хрома.

уже нет- там яндекс диск и ставить ничего не нужно- там архив готовой версии

Сегодня переставлял профильное железо в новый корпус CM H500M

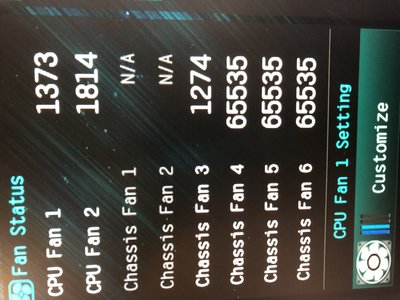

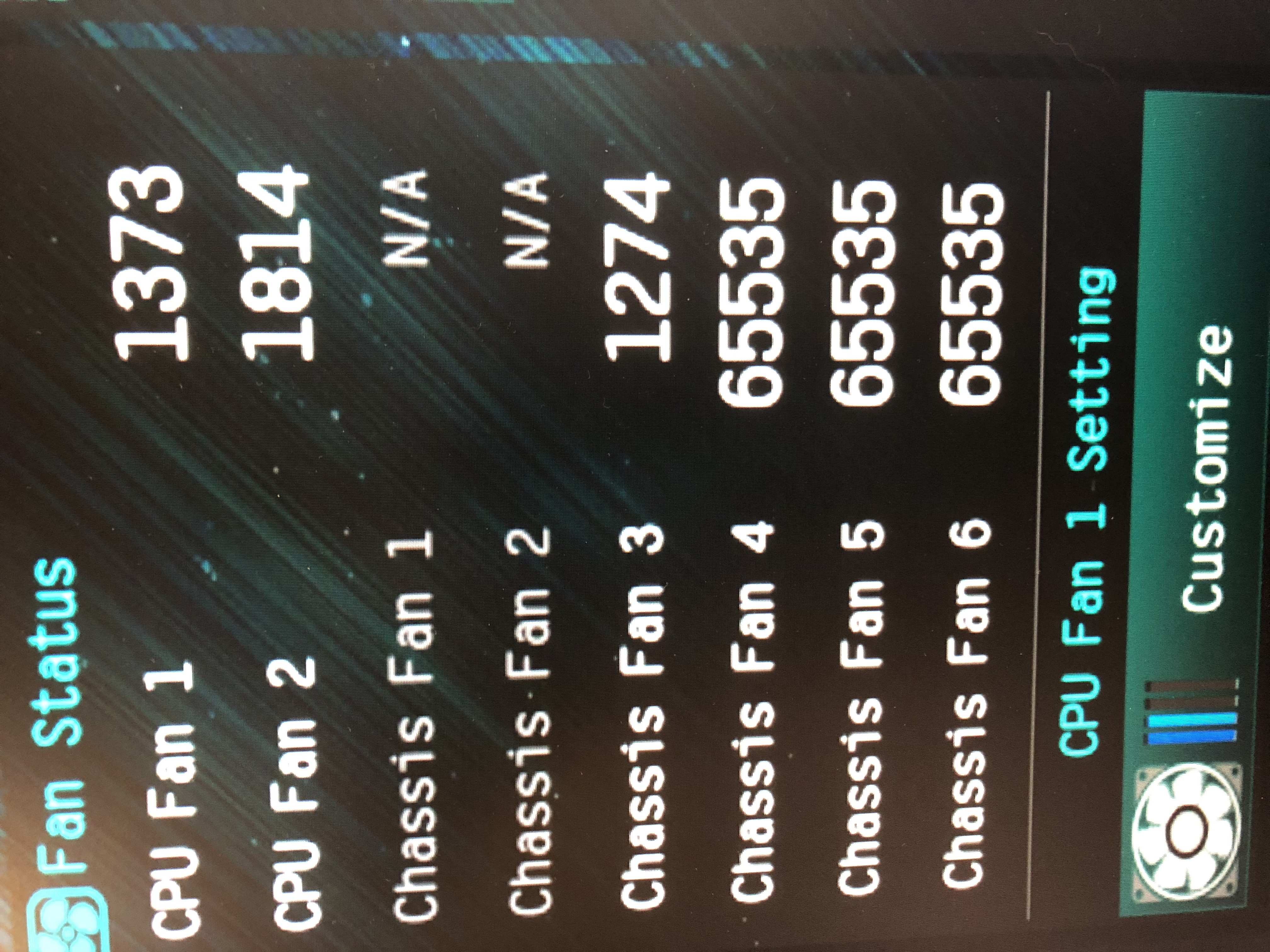

В биос скорость вентиляторов 4 5 6 показывает 65535 ))
На цпу1 и цпу2 и 3 верное показывает

В чем может быть проблема?

До этого все работало и управлялось

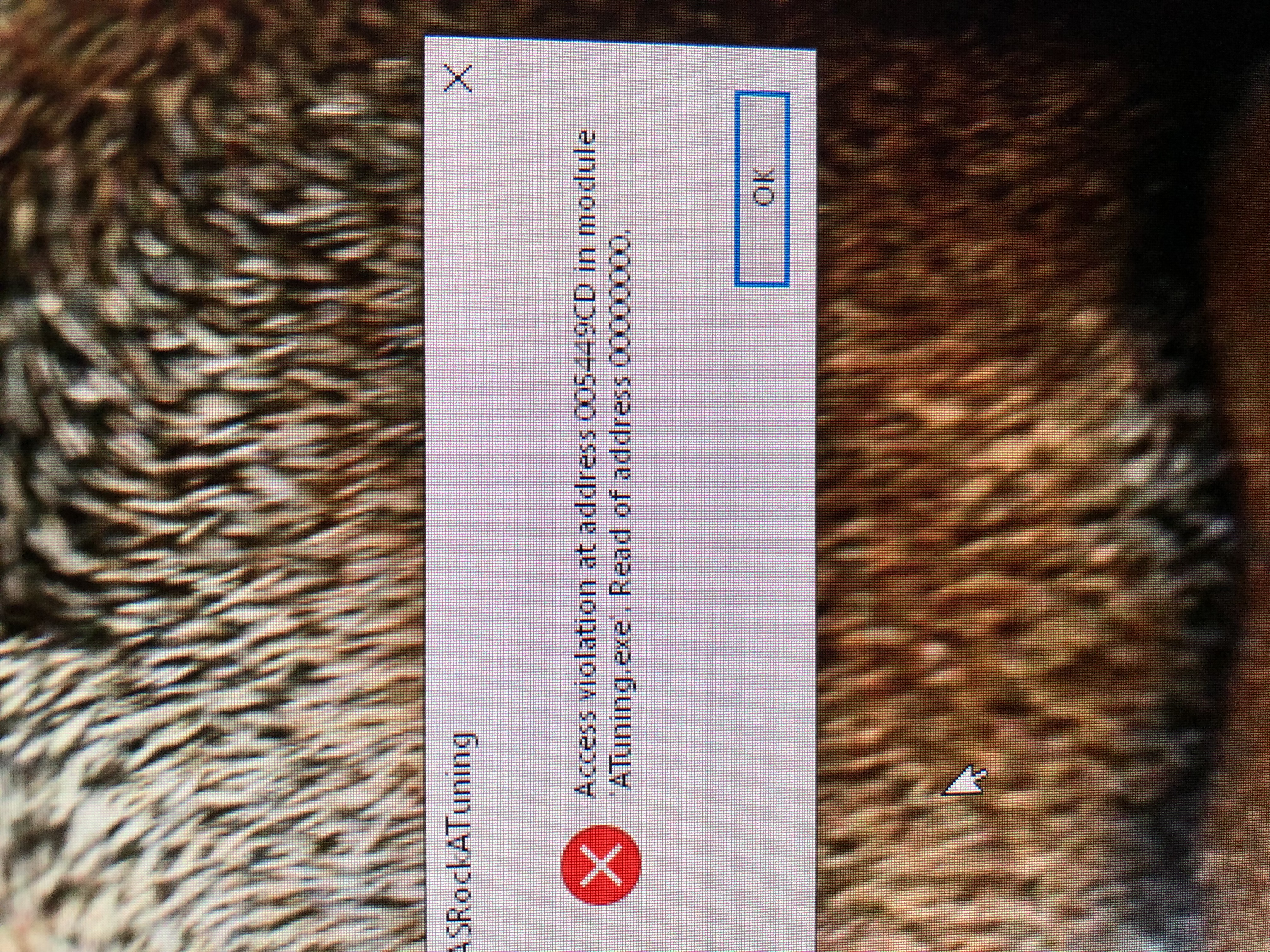

И еще, теперь прога a-tuning не запускается, при запуске окно с ошибкой

Фото прикладываю

oleg_1979 Вентиляторы 4,5,6 те же самые или другие? Сброс биоса проблему не решает?

сброс не помогает
вентиляторы разные и все работают, которые подключены в плату, но не регулируются теперь

возможно что-то при подключении что-то задел

почему утилита A-tuning выдает ошибку, непонятно

Имею железо ASROck z390 Extreme4 и 9900k. При стоковых настройках и турбобусте иногда довольно сильно греется в играх до 80 градусов. Вольтаж по ядрам потом мониторил, он доходит до 1.45 практически.
Как ни странно, в интернете нигде нет подробной настройки по разгону и настройке параметров в биосе, включая вольтаж и прочие мелочи. Пытался делать по таблицам в шапке, ну как-то не работает от слова совсем. Даже вольтаж не фиксируется, при запуске стресс-теста в аиде он снова доходит до 1.4-1.45.
Есть ли у кого такой или подобный конфиг и как вы настраивали разгон в биосе?
мне желательно настроить так, чтобы частота была 4.5-4.6 при приемлемых температурах. 5ггц не нужны.

там скрины настроек, а не таблицы..

в вольтажах фикс вольтаж и ручками вбивайте сколько вам нужно, LLC-1- это вся настройка для вольтажа на проц.

сделайте так. а множитель ручками поставьте 45

F10 и перезагрузка- промониторьте под нагрузкой в винде..

BY_Pashka
не выходит. температуры вообще не меняются. вольтаж, судя по аиде, тоже на 1.2 не держится. вон он за 1.35 переваливает.
менял только 2 параметра в вольтаже. сам вольтаж поставил 1.2 и LLС поставил level 1. Или остальные параметры, что на скрине, тоже надо было вбивать?

Sergey Zharikov вы на VID смотрите))))))- это не вольтаж)) реальный. смотрите на VCore.

Добавлено спустя 1 минуту 8 секунд:

интересно- кому я скрины скидывал?- для чего? конечно же ставить так, как на скрине...... что на одном, что на втором..
и еще выбросьте на помойку вашу прогу - что мешает в той же АИДА открыть вкладку- датчики и по ней смотреть показатели?

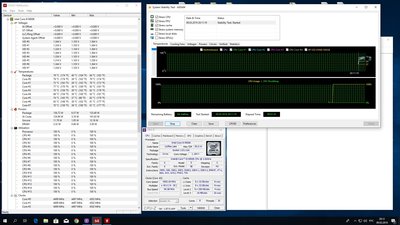

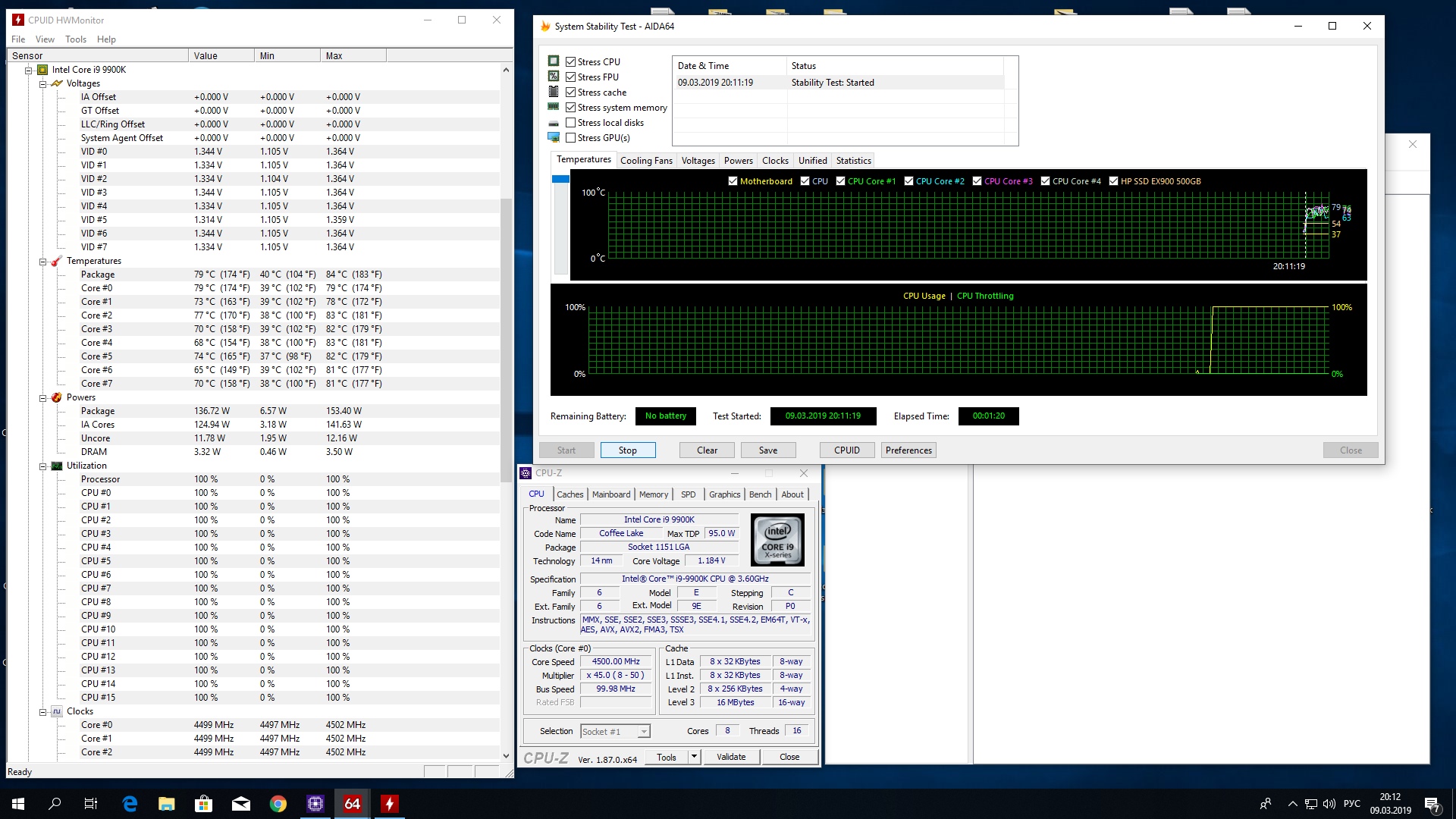

даже CPUz кажет 1,18 и частоту 4500.....

BY_Pashka ну да, я можно сказать нубас) верно, VCore 1.2 стабильно. Но тогда вопрос, почему при стабильном напряжении в 1.2 результаты по температурам не поменялись? тем более частоту до 4.5 опустили. до этого то он до 4.7 по всем ядрам работал и по-моему даже холоднее был.

Sergey Zharikov ну откуда мне знать- какая у вас охлада?
я без понятия...
можете зайти в БИОС и поставить, например не 1,2, а 1,15 и еще раз помониторить и сравнить..

BY_Pashka
всё, настроил. на 1.12 стабильно работает на частоте 4500 по всем ядрам. температуры 60-65 стабильно при макс. нагрузке. нормальные показатели? охлад Thermalright Macho rev.B 140

более чем. и кулер норм.

Добрый день. Материнская плата ASrock extrime 4. Ввел данные все как в инструкции.
Разогнал 9600k до 5Мгц тестировав его в аиде по началу, но потом включил OCCT и он сразу начал регистрировать ошибки в ядрах и на 5 и на 4.9 Мгц.
Сбросил чистоту до 4.8, OCCT перестал регистрировать ошибки, но за 10 секунд поднимает температуру до 90. Притом аида стабильно на 70-75 работает.
Вот у меня и вопрос что делать? понижать дальше, чтоб OCCT не перегревал проц?

И еще,я не понимаю как регулировать Core Voltage. После ввода всех настроек, оно у меня колеблется в промежутках между 1,35 в простое и 1,42 в нагрузке.
То, что значения которые нужно ввести есть это хорошо, но что я изменю вводя эти значения не понятно. Как уменьшить вольтаж процессора то?

А как вы выставляете и сколько? Можно скринами БИОС. Как делать скрины?- см. в шапке.

https://imgur.com/a/fg1aluh
как-то так
Это у всех так OCCT температуру процессора поднимает? Или это из-за того, что у меня Vcore такой большой так сильно температура растет?

осст использует avx

Установил 1.3 Fixed.
Вроде система работает стабильно. https://imgur.com/a/0m0JRjk
При установке напряжения 1.29 на 4,7 Мгц появляется ошибка. https://imgur.com/a/vCggchU
Пробовал ставить 1.33 и 1.35 на 4.8 Мгц ОССТ начинал крякать.
Я так понимаю, это означает что мой предел 4.7 Мгц?

Ребят, нубский вопрос, сейчас стоит видеокарта в pci-e x16, звуковая карта в pci-e x1, хочу поставить ssd NVMe в м2 слот. Повлияет это как нибудь на работу видюхи и звуковухи?
Материнка z370 extreme 4.
