Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

Доброго времени суток !

Может кто посоветует что делать:

Z690 PG Riptide, все из коробки - биос по дефолту.

Не грузится в винду - мигает зеленым светодиодом около кнопки "BIOS Flashback", на кнопки "запуск" и "ресет" на корпусе не реагирует
Отключение блока питания, либо сброс Bios временно устраняет проблему до следующего запуска.
Никаких флэшэк с биосом в специально указанный порт не устанавливал, кнопку перезаписи не нажимал. Драйвера согласно рекомендации на первой странице.

Allexx Попробуйте обновить БИОС.
Можно на последнюю версию- 13.02-2023/4/20
А можно на 8.01- 2022/6/20, если проц 12 серии.

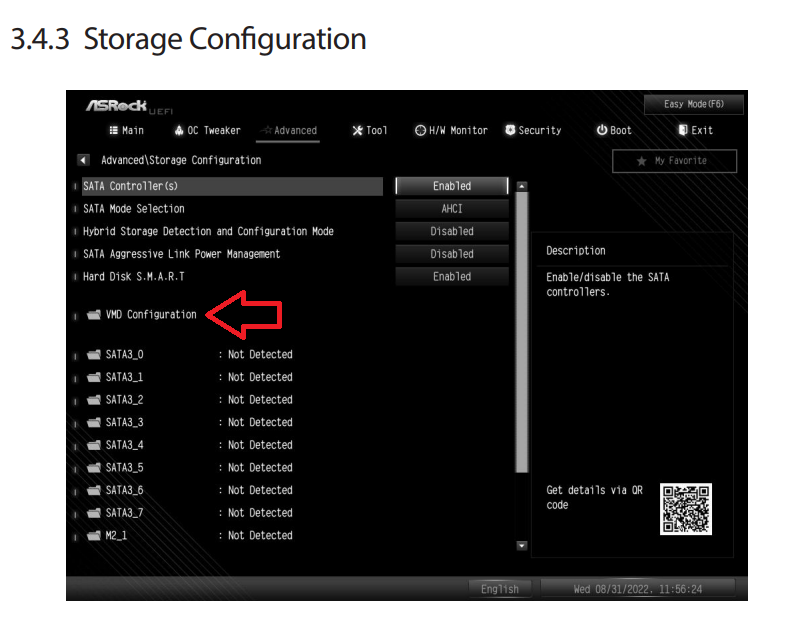

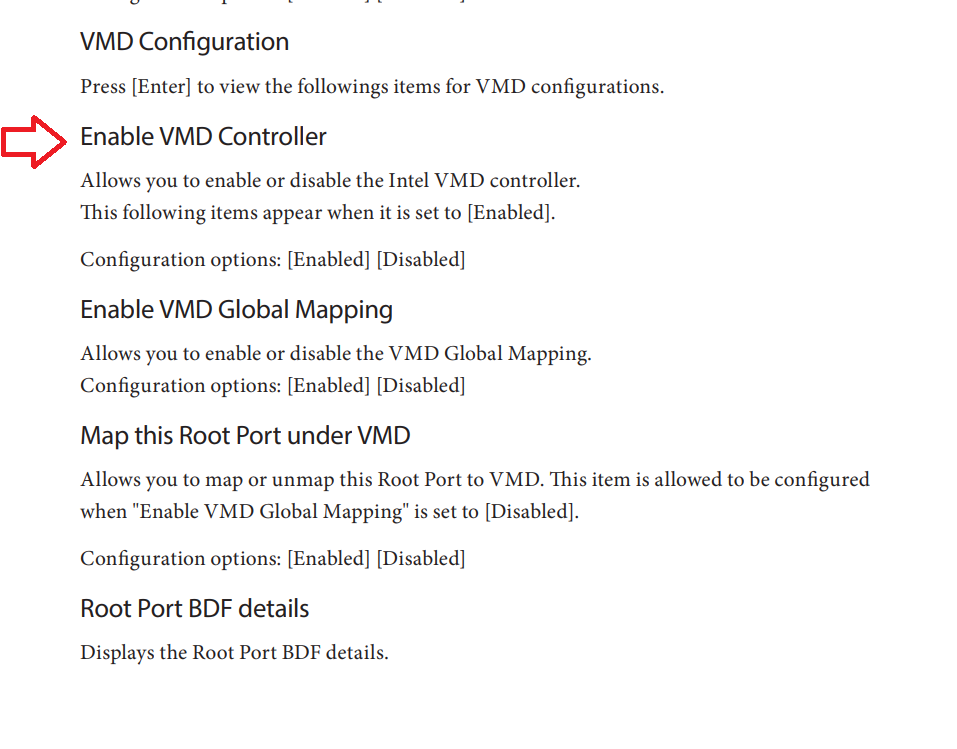

покажите где? Я нашел только это

если оставить его включенным, все sata устройства вообще пропадают из списка и винда загрузиться не может

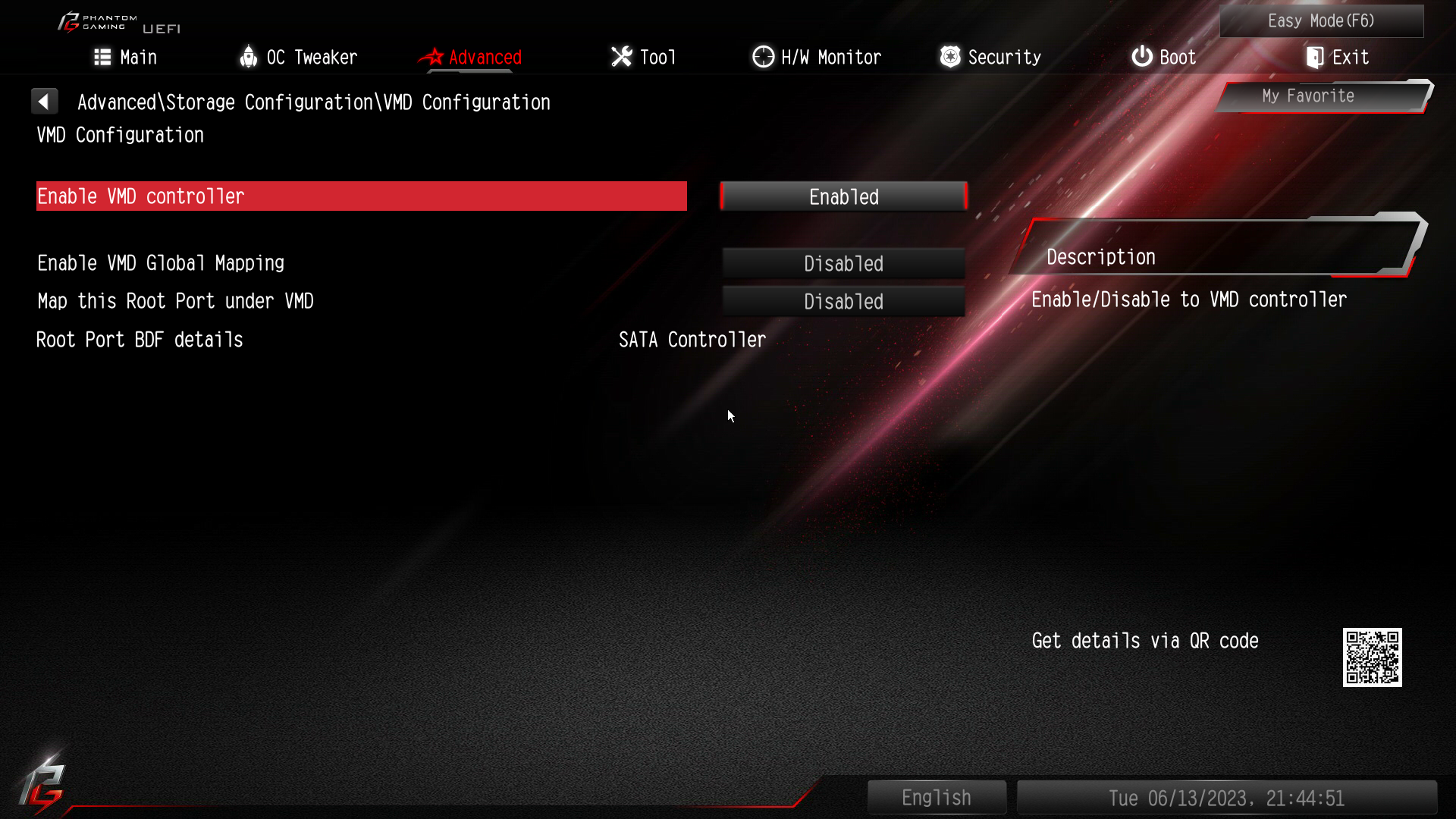

тоже интересно посмотреть как это выглядит

обычно- VMD устройство и Раид устройство- два драйвера ставятся и появляются остальные диски..
А без- ток диск с виндой виден и все.
В БИОС тож ток М2, который с виндой.

чуть ниже для Sata в Enabled еще. Но это не покажет все равно в БИОС твои диски.

Винда установлена уже или не грузит флешку с виндой для установки?

Добавлено спустя 9 минут 11 секунд:

У меня была материнка B760M Steel Legend WiFi (сфоткать забыл т.к. спешил, на заказ комп собирал).

Заходил в конфигурацию VMD, включал контроллер и потом появлялись ещё две строки (одна для М2 и другая для SATA, включал для SATA). Диски в БИОСе виделись как до этого так и после, никаких рэйд масивов не создавал и с дисками вообще ничего не делал больше.

Добавлено спустя 7 минут 49 секунд:

Ну а что там смотреть, после того как в БИОСе включил VMD сохранив настройки и загрузившись в винду, автоматом нашлись новые устройства в Диспечере устройств и установились дрова (дрова я перед этим ставил).

Добавлено спустя 2 минуты 54 секунды:

Зависит от материнки (как реализованно). Винду ставили в UEFI? Диски в GPT?
Если у вас комп с SATA дисками не виснет, так и не надо вам это делать.

aomei показыввает MBR

винду ставил год назад, еще с другой мат.платой. уже не помню

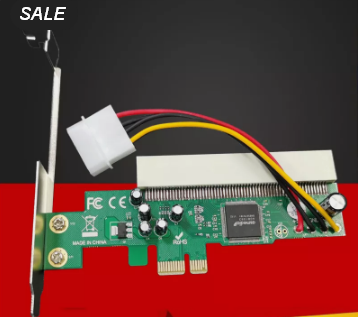

комп не виснет. работает почти идеально. Но работает старая плата для звука, xonar d1 на pci. Подключена через такой райзер PCI-Express PCI-E/PCI Riser

работает почти идеально. В плане звука никаких отличий от старой мат.платы, где PCI слот был в наличии.
Но если в диспетчере устройств отключить звук D1

, а потом включить - винда ловит bsod . На гиге такого не было. А причину отловить, понять и по возможности устранить, я не могу

ну если оч хочется- можно в несколько кликов, лан, пусть не в несколько создать загрузчик УЕФИ на виндосовском диске, и все будет ОК.
В БИОС появится загрузка с WinBootManager.
По этому поводу есть отличное простое руководство для юзверей с МБР...
https://www.bootdev.ru/2019/11/Booting-Installed-MBR-Windows-in-UEFI-Mode.html
но как по мне история с ВМД- это прецендент один их десятка тысяч.

Переставить винду в UEFI и GPT.

Тогда вам манипуляции с VDM и не нужны.

Благодарю за внимание к проблеме.

По итогу - материнку поменяли, все работает.


Такой странный вопрос:
(не спрашивайте только "зачем !" ))) )

- у кого-нибудь получилось вкорячить на эту материнку Винду 7 ?
Пробовал эту версию, типа как адаптированную под современное железо (win7_sp1_x86-x64_rus-eng_18in1_unsupported) - доходит до логотипа с окошками, а дальше все. Вроде и не зависла, но и дальше процесс не идет.
Обычную "семерку" отторгает сразу.

здесь нет таких, я не знаю.

Понял.

Будем искать (с)

виртуалкой поставить?

BY_Pashka
Я понимаю, что надо тереть бесполезные посты. Но мне интересна сама цель установки устаревшей ОС на самое новое железо? Какой в этом толк и цель?

После обновления биоса на последний 12.02 в аиде стала отображаться температура памяти ОЗУ, димм 2 и 4

На MSI z690-a pro есть настройка максимальной температуры (температура тротлинга), по умолчанию она 100С, но это температуру можно вручную снизить. Работает это великолепно, вместо ограничения PL1\PL2 можно ограничить на t на 75С и проц будет сам сбрасывать частоту не превышая установленные 75С, в малопоточных приложения, где жизненно необходимы максимальные частоты, проц держит 5ГГц, а во время рендера видео, он плавно сбрасывает частоту до 4.4-4.5ГГц. Asrock b660m riptide я что-то не могу найти эту опцию, может быть плохо смотрел?

Даров.. Скрыта вродь.

Установить в виртуалке и через образ перенести на реальное железо, единственное, нужно будет поискать драйвера для USB, на MSI Z690-a pro вроде бы запускал ее.

Добавлено спустя 1 час 20 минут 24 секунды:
BY_Pashka
Так и не нашел.
\_\setup\advanced\OC tweaker\CPU configuration\CPU Tj MAX - не то.
\_\setup\advanced\H/W Monitor\over temperature - тоже не то.

почему не то?
как раз данный пар и ставит ограничение на темпу же. можно повышать до 115, а можно наверное, я не пробовал, понижать?
#77
и да.. чет намудрили или флешку БИОС такую впаяли- я не смог ни разу открыть скрытые параметры.. изменить вродь можно, а вот открыть видимость- нет(
Проставляешь USER, все равно не отображается(((

Флешка не причём, в самом биосе ограничения на данную функцию.

Darius13 Найти бы, где это ограничение и снять..
ТП морозится..
