Обсуждаем материнские платы Asrock на сокете 1700
=======================================================
Заявленные платы- 13 шт. Z690- синим цветом выделены платы с поддержкой DDR5.
Z690 Taichi (ATX), Z690 Steel Legend WiFi 6E (ATX), Z690 Steel Legend (ATX), Z690 Extreme WiFi 6E (ATX),
Z690 Extreme (ATX), Z690 PG Velocita (ATX), Z690 PG Riptide (ATX),
Z690 Phantom Gaming 4/D5 (ATX), Z690 Phantom Gaming 4 (ATX),
Z690 Phantom Gaming-ITX/TB4 (mITX), Z690M Phantom Gaming 4 (mATX), Z690 Pro RS (ATX), Z690M-ITX/ax (mITX)
=======================================================
О новом чипсете Z690, схема.

=======================================================
Новые материнские платы получили поддержку
BIOS Flashback
Получите наиболее удобную прошивку BIOS одним простым кликом. Пользователи могут легко получить новейшую поддержку BIOS с помощью USB и источника питания, без процессора, оперативной памяти или других необходимых компонентов.

и
ASRock Graphics Card Holder
Установите тяжелую видеокарту на держатель; подключите ее к материнской плате и корпусу с помощью винтов. Гибко двигайтесь вверх и вниз, чтобы идеально отрегулировать высоту, необходимую для вашей видеокарты на месте.

=======================================================
Пример настройки БИОС 12500+B660M PG Riptide- версия БИОС 2.02 (Beta)
4800_3466 оперативная память пользовалась- Crucial Ballistix 2x16GB DDR4 PC4-25600 BL2K16G32C16U4B
https://disk.yandex.ru/d/pcXsLvF8WDq2GQ
=======================================================
Оперативную память ставить строго в слоты А2 и В2, если планка одна то в В2!!!!!!
========================================================
Драйверы, какие ставить, по порядку?
INF driver- обязательно.
Intel Management Engine driver- обязательно.
Realtek high definition audio driver- обязательно.
Realtek Lan driver- обычно винда ставит свой, проблемы нет, можно по желанию обновить с оф. сайта.
Intel Rapid Storage Technology driver and utility- можно ставить, но не обязательно.
Nahimic3 utility- приложения для настройки эффектов звука, как по мне удобная штука, но по желанию, ставить не обязательно.
ВСЕ!!! Больше ничего ставить не нужно, никаких приложений и прочей требухи, что предлагается на оф. сайте.
========================================================
Таблица Debug LED Troubleshooting Checklist

==================================================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
=======================================================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Добавлено спустя 2 часа 10 минут 25 секунд:
Шапка в процессе наполнения.. Не волнуемся- все будет.

BY_Pashka
Это да... Но надо хорошо разбираться в коде UEFI, а то ХЗ чего они там намутили. Он вообще может кардинально отличаться в рамках одной линейки плат но разных моделей.
Это уже в эту ветку Модификация UEFI BIOS. Софт для работы. там есть спецы, может чего и на калдуют.

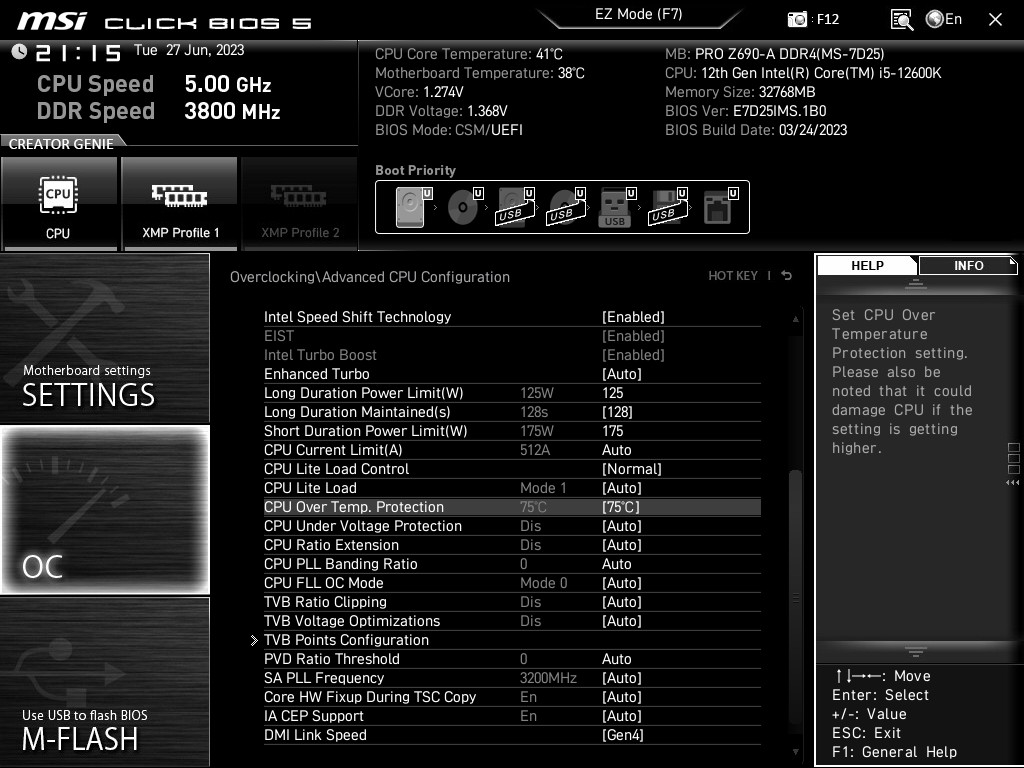

Не то, вот на MSI:

имхо- так же, мне кажется, если бы опция была видна, то можн было бы поставить 75 градусов и порядок.

Андервольт. Часть 3. (Части 1/2 - стр.34/36)
Z690M PG Riptide/D5, BIOS 11.02, Win10Pro 22H2 19045.2604

Отредактировал BIOS с помощью AMIBCP v5.02.0031, сохранил.

Прошил отредактированный БИОС с помощью FPT v16.1.27.2181

Перезагрузился, сбросил БИОС в дефолт, загрузился в ОС, поработал немного, выключил ПК, снова загрузился в ОС.

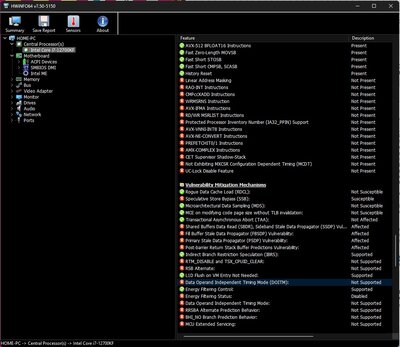

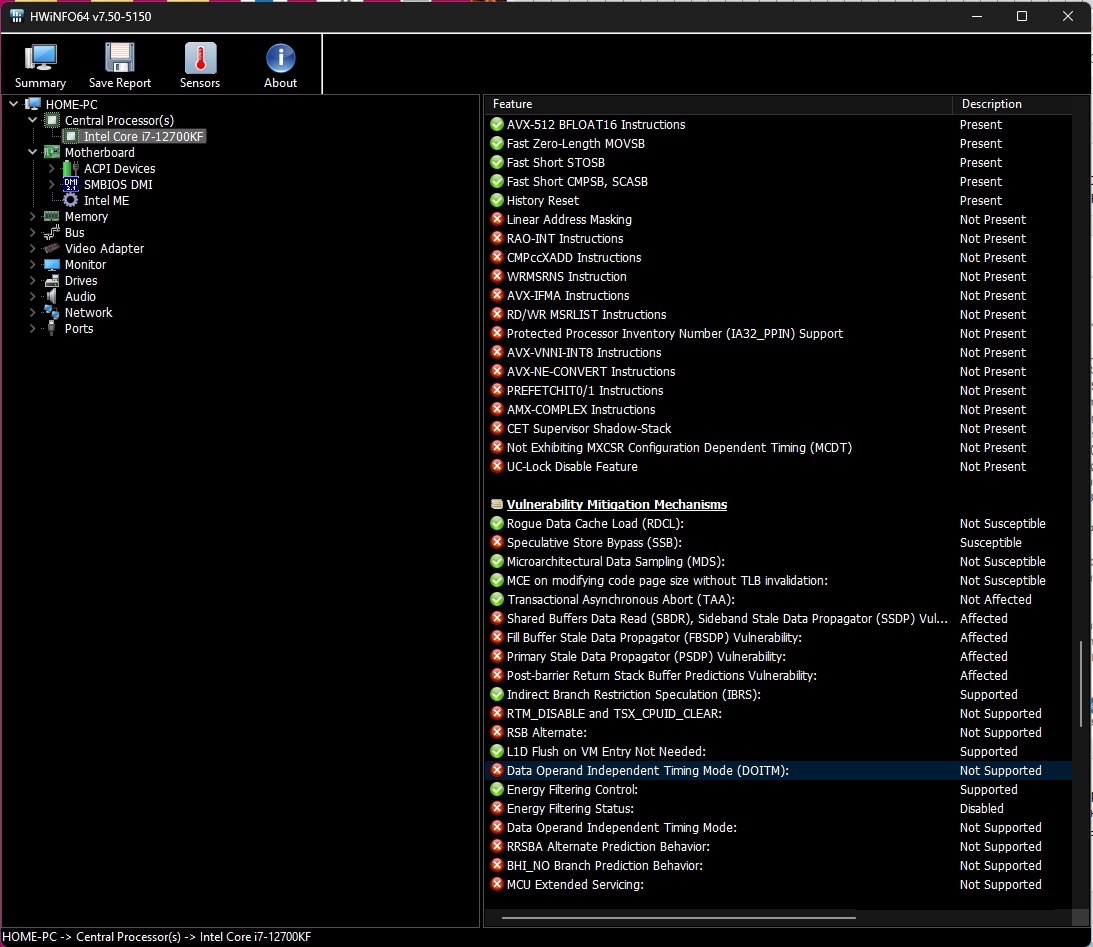

Проверил состояние Undervolt Protection с помощью HWiNFO64 v7.46-5110

Как и раньше понижение VCore фиксом|офсетом|AC/DC приводит к падению производительности.
Если снять дамп с прошитого mod-BIOS и проверить редактором AMIBCP, то "на бумаге" Undervolt Protection - Disabled.
По факту же функция Undervolt Protection в BIOS осталась включена.
Соответственно андервольтинг не работает.

не знаю что ты под этим подразумеваешь, но(по идее) в биосе надо делать(для всех невыводимых явно в биосе опций) оптимаейзед дефолт+ сохранить и выйти, потом поглядеть.
+ может это тема заблоченных процов ибо у себя↓ чтот не наблюдаю(но я на 8/16 конфе cейчас) никаких

BOBKOC
А какие ещё могут быть варианты?

27 числа на B660M PG Riptide вышел биос 8.04
https://pg.asrock.com/mb/Intel/B660M%20 ... sp#Support
кто-нить успел поговырять, чего то нового добавили?

Народ, ветка ещё живая?)

Godlike66 таки да.

Для Z690 Pro RS вышла новая прошивка 16.04 от 30.06.2023 изменения:
1. Support for next-generation processors.
2. Update Intel Microcode, ME and GOP.
3. Improve memory compatibility.
Это какая такая новая генерация процессоров? 14-е поколение что ли, но под него вроде сокет другой планировали или на 1700 вернулись?

Судя по новостям будет 13 Refresh
https://overclockers.ru/blog/goldas/sho ... d445024312

Ничего не понятно, но жутко интересно. О сокетах ни слова.

Посоветуйте полноразмерную материнку под 13500, с ддр5, желательно с ви-фи (но не критично). Разгоны и прочие "вольтажные доводки" особо не интересны. Собрать "из коробки" и забыть на 5 лет. Может это: ASRock Z790 Pro RS WiFi ???
https://www.dns-shop.ru/product/f0c91de ... teristics/

Сегодня вышел биос 13.04 для профильной мамы.

1. Support for next-generation processors.
2. Update Intel Microcode, ME and GOP.
3. Improve memory compatibility.
4. Improve HDMI cable compatibility.
5. Support 48/24GB high density DDR5 memory module.

Добрый день.
Заказал себе Z790 Steel Legend WiFi
Покурил мануал и есть вопросы касательно подключения M.2 SSD и что после подключения перестанет работать из SATA и PCIe портов.
1. Правильно ли я понимаю, что если поставлю M.2 SSD в слот M2_2 то будет порезанная полоса пропускания PCIe_1 ?
2. И правильно ли я понимаю, что при установке в остальные порты расширения не будут отваливаться SATA или M.2 порты/слоты ?

картинка из мануала

да

да, все будет ок

господа, вдруг кто в курсе, что я делаю не так. Пытаюсь разогнать проц на z690 steel legend, при увеличении множителя в биосе ничего не меняется в винде, производительноесть не увеличивается, частоты остаются стоковыми. При проверке настроек в hwinfo единственное что меняется это параметр max turbo frequency, он действительно меняется на то значение что я установил в биосе, однако проц не достигает указанной частоты. Ради чистоты эксперемента пробую просто +100 мгц на p ядра, не меняя другие настройки со стоковых. А вот через intel xtu все работает нормально, но не работает смещение по напряжению, хотя я отключил undervolt protection

скорее всего эта прога перехватывает все изменения в БИОС.
удалите ее и еще раз через БИОС пробуйте настраивать.

это я ее уже после того как понял что ничего не меняется установил, чтобы попробовать, работает ли хоть что-то на изменение множителя. Попробую сегодня вечером детальнее посмотреть, мб она оставляет что-то после себя действительно, ибо я ее уже ставил, а затем сносил ранее, хотя и проблема присутствовала и до первоначальной установки данной утилиты. И да, сколько бы я биос не обновлял, какие бы версии не ставил, настройки не сбрасывал, ничего из этого не помогло.

DanoneYoghurt так а процессор то какой?
