Здесь обсуждаем мат. платы Asrock на чипсете Z370/Z390.
Немного о платформе Z370:

Список и внешний вид мат. плат- предварительный, который будет релизным для Z370:


==================================================
Некоторые аспекты энергосбережения Intel Core i* and Windows

==================================================
По установке драйверов
Я своим экспертным мнением рекомендую ставить следующие драйвера вручную, скачивая из официального сайта:
INF driver
Intel Management Engine driver
ASMedia SATA3 driver (если есть на мат. плате)
Intel Rapid Storage Technology driver
Realtek high definition audio driver
VGA driver (если нет дискретной видеокарты)
Драйвер для встроенного видео UHD630 для Win7
https://yadi.sk/d/qBz5vg91iugQvQ
Драйвер для USB 3.0 для Windows 7
https://yadi.sk/d/aw5CCrqtQT0ReQ
==================================================

Важно:
При сборке системы на данной материнке стоит учитывать тот факт, что отсутствует возможность совместного использования видеокарт в режиме SLI и прочих плат расширения с разъёмом pcie3.0, т.к. pcie 3.0-5 разведён на процессорные pcie линии (ограничение x8-x8-none либо x8-x4-x4)
Также для процессоров 8086 есть бета-БИОС, для тех кому нужны готовые профили разгона на Тайчи.
==================================================

Рабочая AIDA
обновляемая

==================================================
Как сделать снимок экрана (скриншот) в BIOS / UEFI?
— Сделать снимок экрана очень просто. Подключите к компьютеру флешку с файловой системой FAT32, затем нажмите клавишу F12 и снимок сохранится на флешку.
==================================================
Бета БИОС для Asrock z390 z phantom gaming X

===================================================
Настройки BIOS для процессоров NON-K
Данные настройки проверены многократно и рекомендуются к применению. Использовать, как первый этап настройки "К" процессоров.

================================================
Второй этап разгона "К" процессоров.
Следует заметить, что значения настройки вольтажей у каждого пользователя будут разными и индивидуальными..
Фактор влияния- удачность процессора, 2 или 4 планки памяти, с дискретной или без видеокарты (на встройке), а также система охлаждения процессора и организация циркуляции вохдуха в корпусе.
И еще замечание!-
Нужно выключить Multicore Enhancement, только потом уже ставить AllCore. Если он был включен, то avx offset auto = -4, если был выключен то auto = 0 (на таичи)
Разгон памяти производить только после разгона и тестирования на стабильность процессора.

==================================================
Таблица- ОРИЕНТИРОВОЧНАЯ значений VCCIO и VCCSA

У кого не видны скриншоты- вот в PDF формате...
https://yadi.sk/d/dmetVItI3SkwNm
================================================
По поводу SpeedShift

Информация будет обновляться по мере поступления новостей....
Индикация кодов на мат. платах, указывающие на ошибки при загрузке компьютера:

=====================
Статистика разгона памяти DDR-4
https://forums.overclockers.ru/viewtopic.php?f=4&t=578879
=====================
Asrock Z390 Phantom Gaming x
Свежий биос от Asrock TSD отдела компании, от 16 апреля:
Версия L1.22
Изменения:
1) Исправление опасного Овервольтажа при различных комбинациях Авто/Мануал, фикс искажений значений в полях.
2) Фикс внутренних значений некоторых полей AUTO - патч производителя из релиза L1.21
3) Обновления микрокода цпу для I9- было СA- стало CC
p.s Почему производителем был выбран СС вместо D2 - я не знаю, видимо на то есть причины..
Прошивка проверена мною на работоспособность и производительность, на своём Пк.
https://drive.google.com/file/d/1GOPLtR ... hW-kD/view
============================
Уважаемые друзья, при общении соблюдаем ПРАВИЛА КОНФЕРЕНЦИИ

Кривые руки, древний блок питания. Скорее второе

Intothefish Больше ничего и не остается

Ну вот, теперь я буду с вами, принимайте в ряды. Пока буду вникать в суть что и как, так как для меня это кромешная тьма.

AlexanderLazarev Все легко, намного проще чем на Асусе + образец настройки есть в шапке темы

Поменял наконец-то Pro4 на Gaming K6 Fatality, биос обновил, выставил все в биосе точно также по старой схеме на первый раз, чтобы вообще проверить работоспособность матери на тех же настройках: 4700мгц 1,36v и тд. Но что интересно, не держит частоты проц.. Постоянно скидывает до 4,3ггц и обратно, даже в простое.

Может на этой матери настройки чем-то отличаются и надо что-то еще выбирать там, чтобы не скидывал частоту?

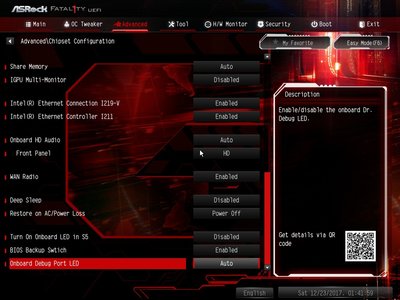

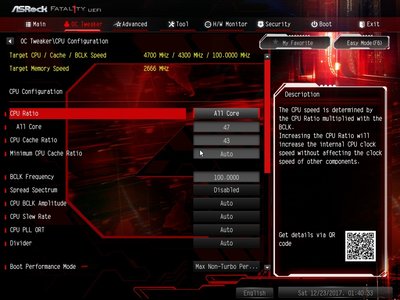

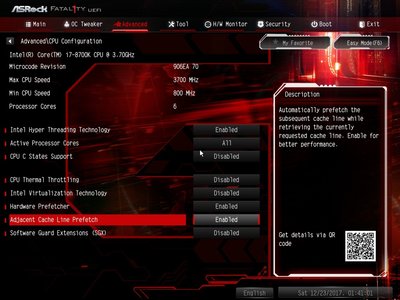

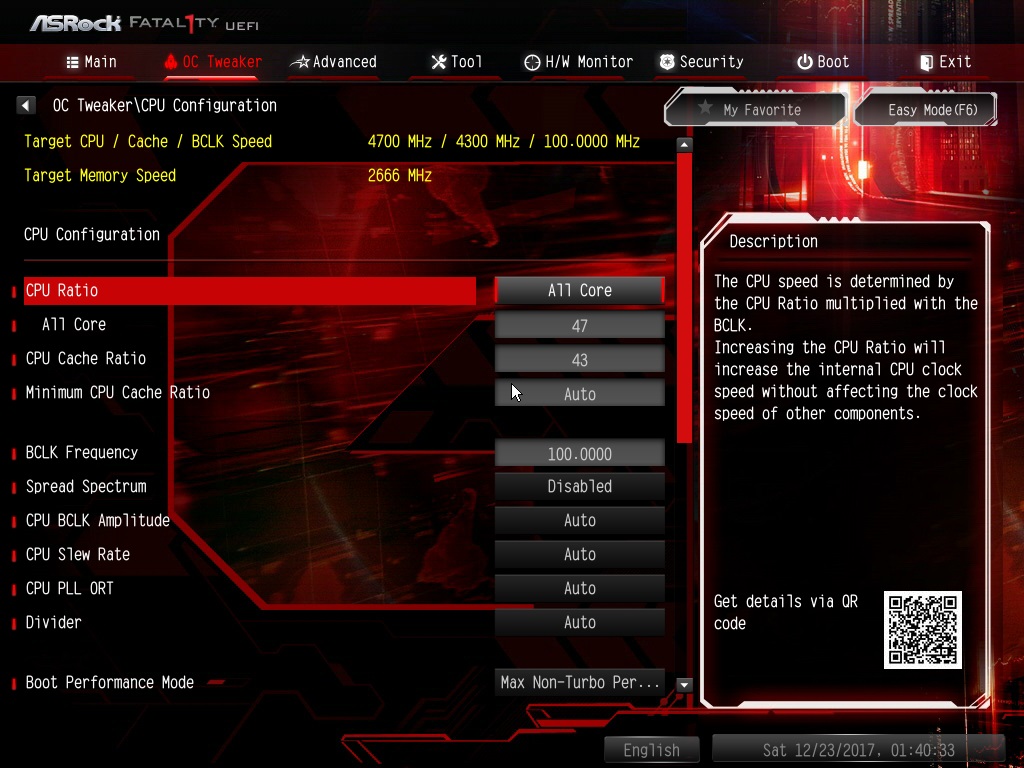

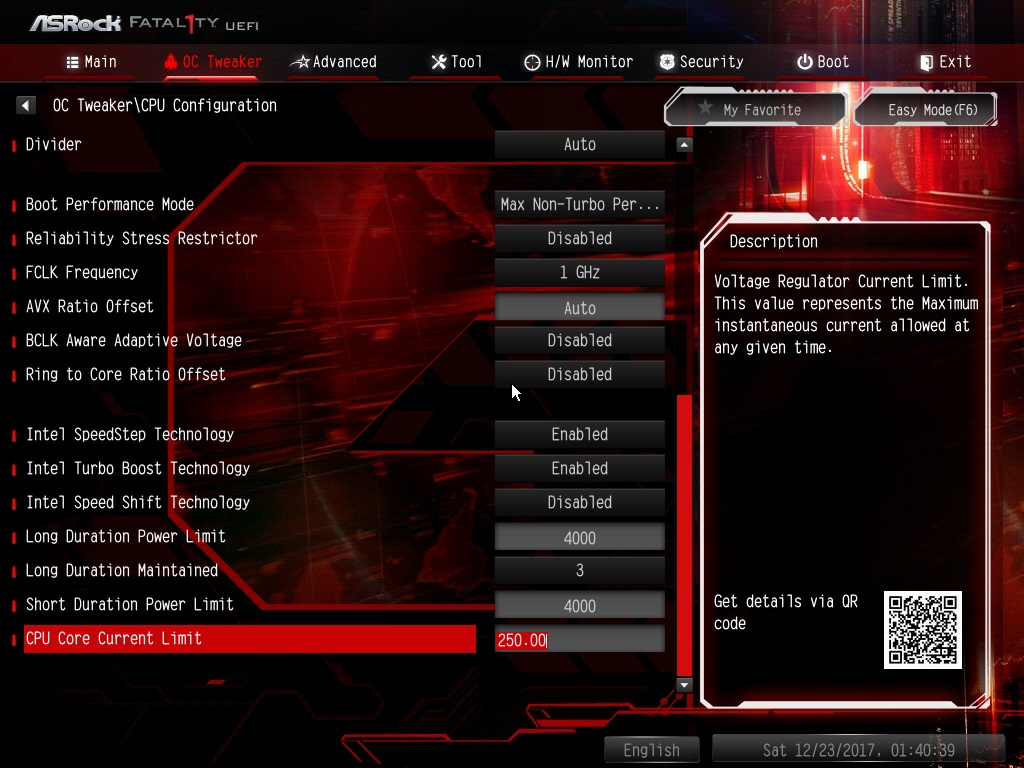

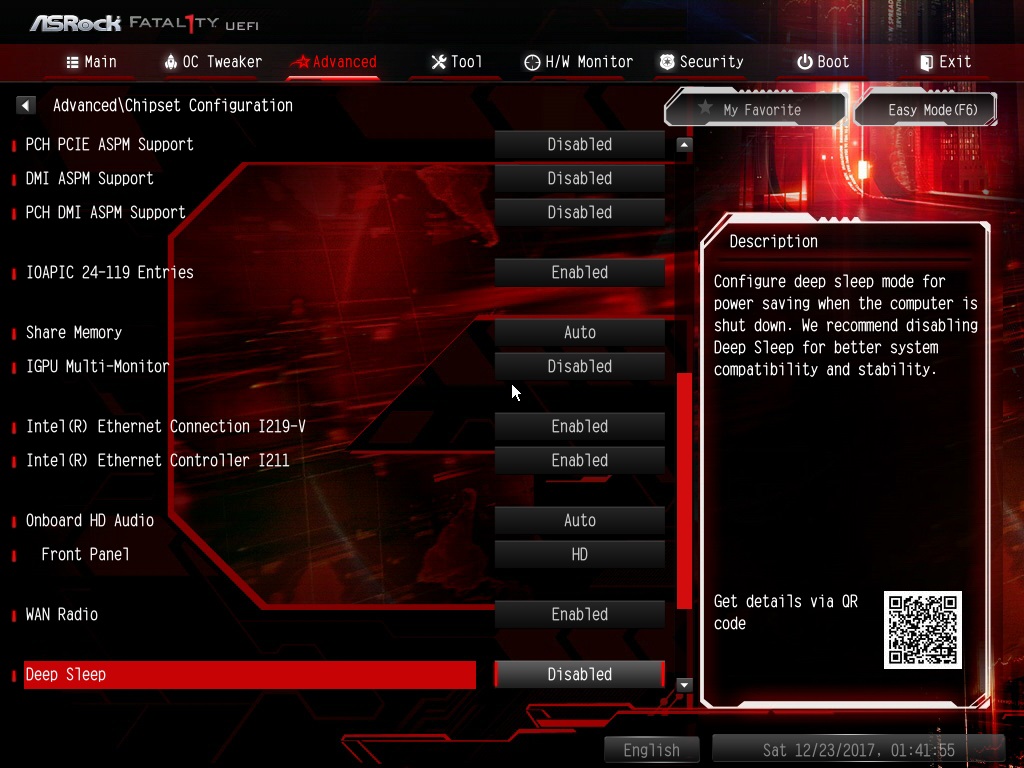

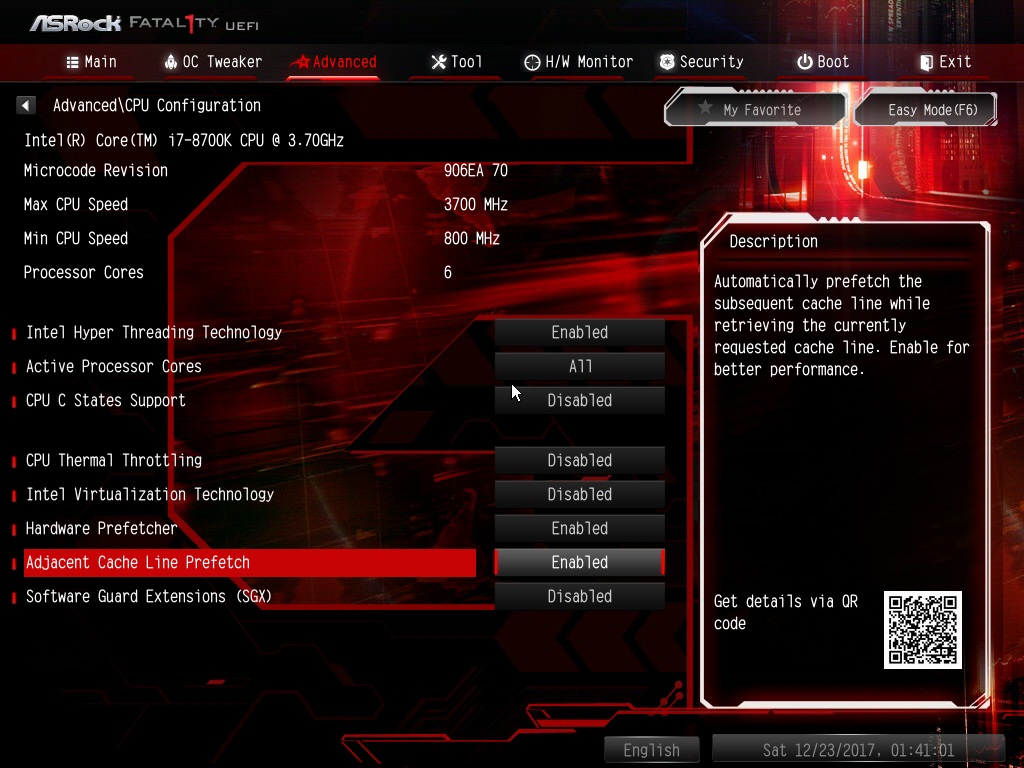

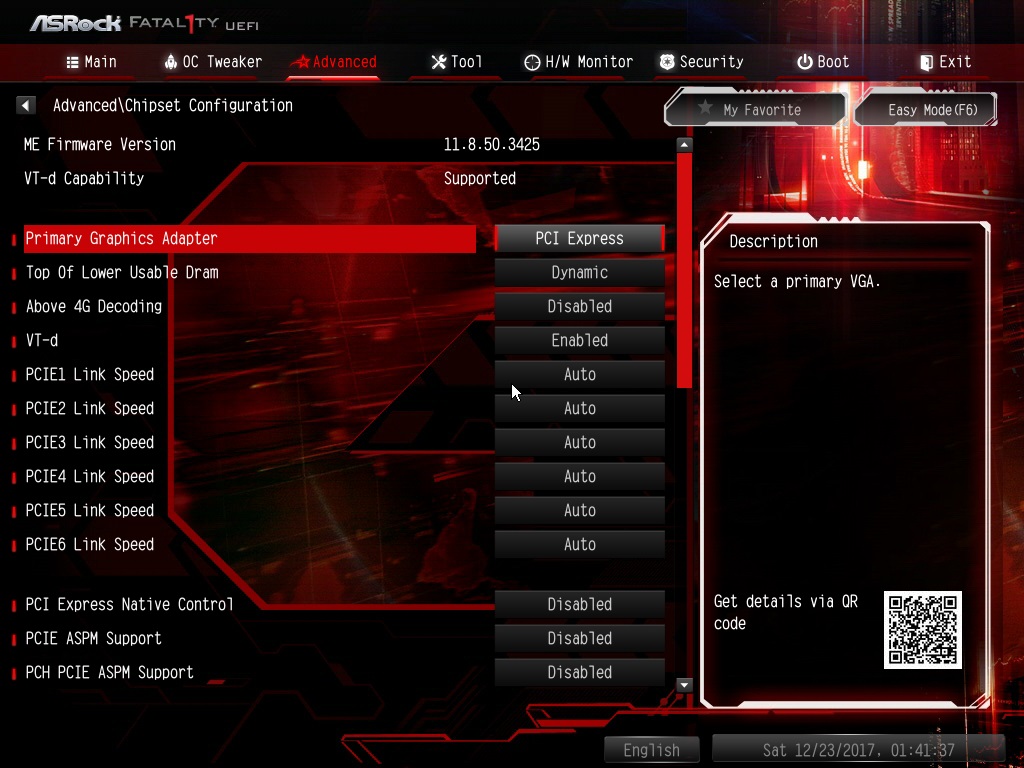

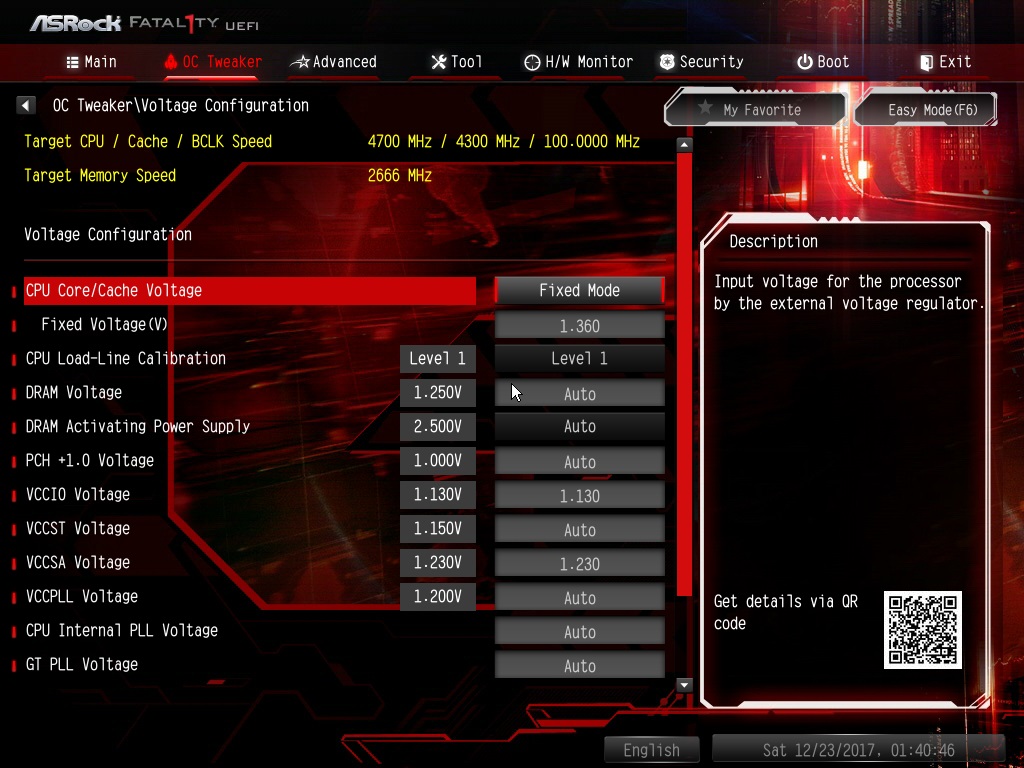

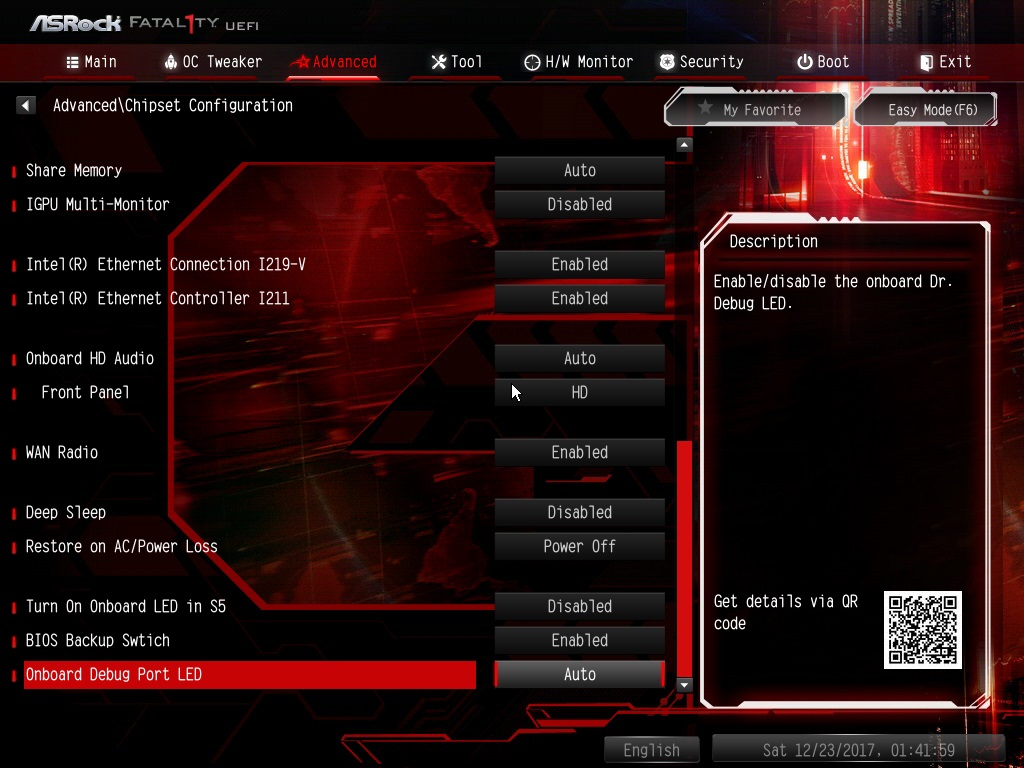

Скрины настроек в биосе:
Ничего не могу понять, что там не так, вроде все нормально же выставлено..

Что приятно удивило в этой матери, у нее Vcore держится в нагрузке именно такой, какой в биосе ставил[1,36v]. И, кстати, VID тут другой стал, уменьшился на 0,1v примерно, на Pro4 был VID был 1,474 на этом же [1,36v] вольтаже. Может еще не все так плохо с моим процом все-таки, и он будет нормально гнаться

Century SpeedStep отключи еще..

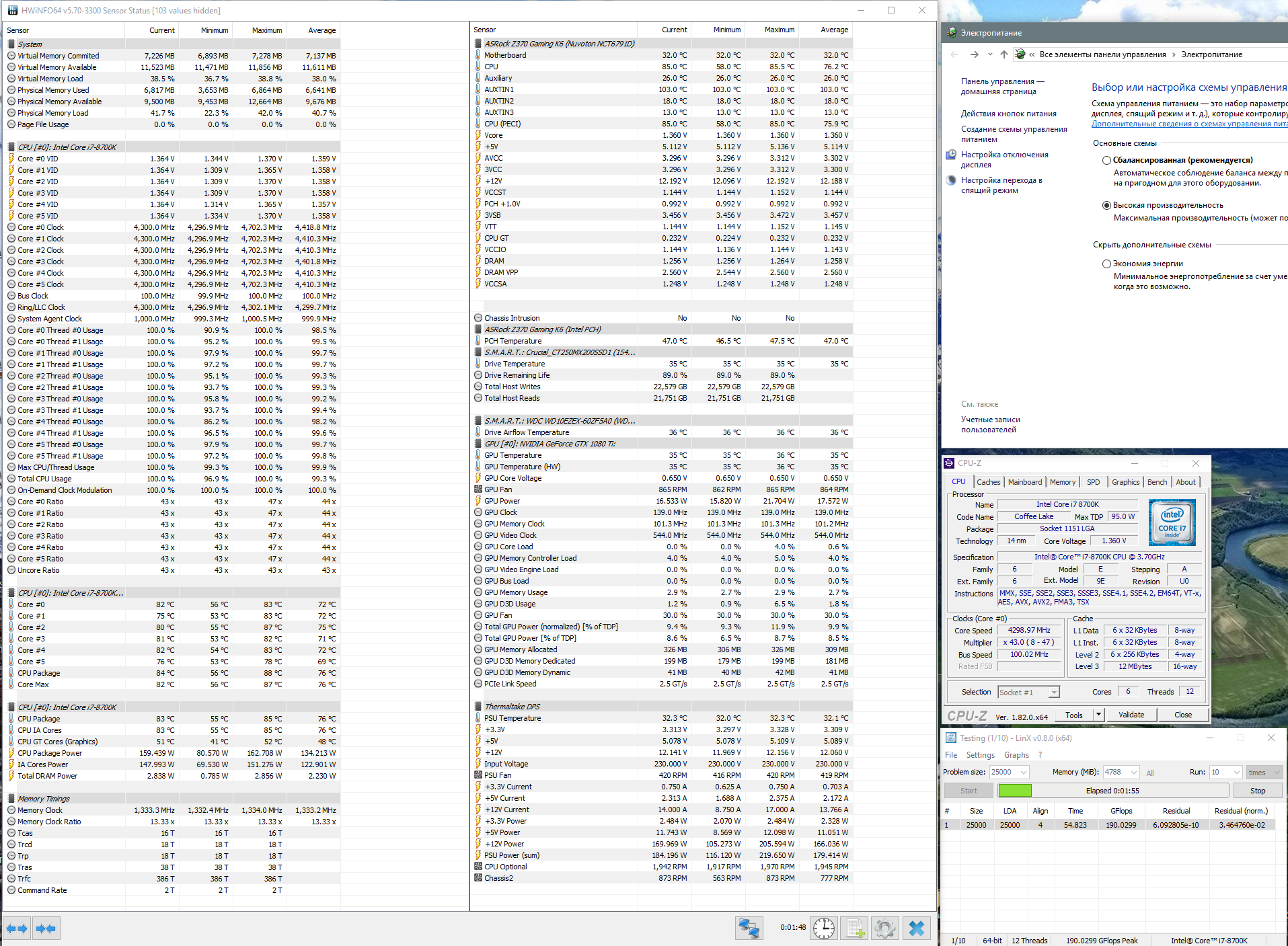

BY_Pashka, отключил спидстеп тоже, эффекта нет, в простое держит еще более менее 4700[1-2 ядра иногда падают на 4,3], а как только линкс дает сильную нагрузку - сразу все ядра по 4,3 становятся. AVX offset - auto у меня.
Кстати, вначале винда завелась при 1,15v 4,7ггц без особых проблем, когда на предыдущей матери при 1,2v вылетала почти сразу. Ну а тут в линксе только вылетела. Уже есть отличие, как минимум..

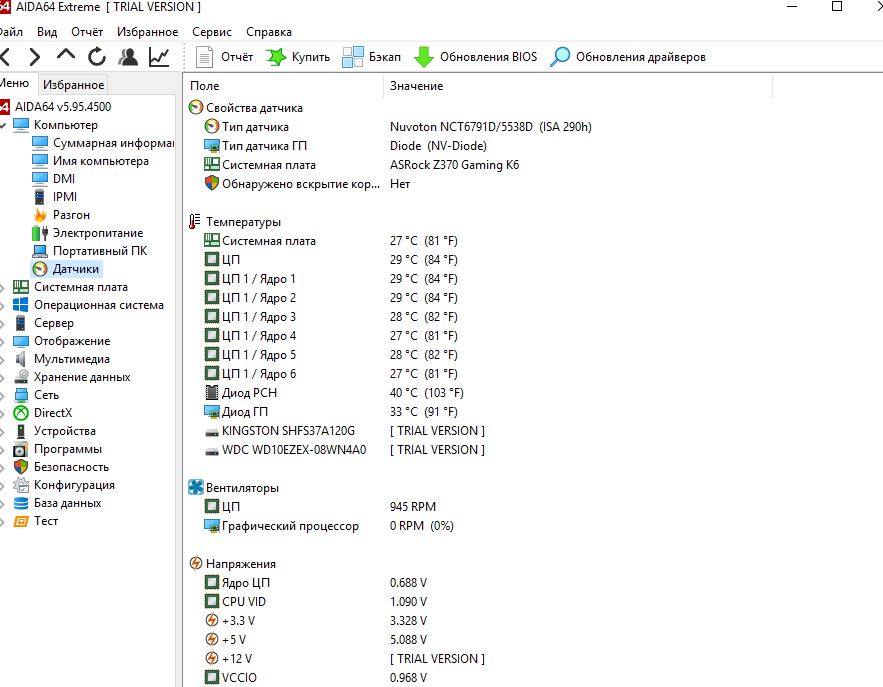

И еще тут PCH какой-то горячий - 48градусов. На Pro4 выше 40 в простое не было..

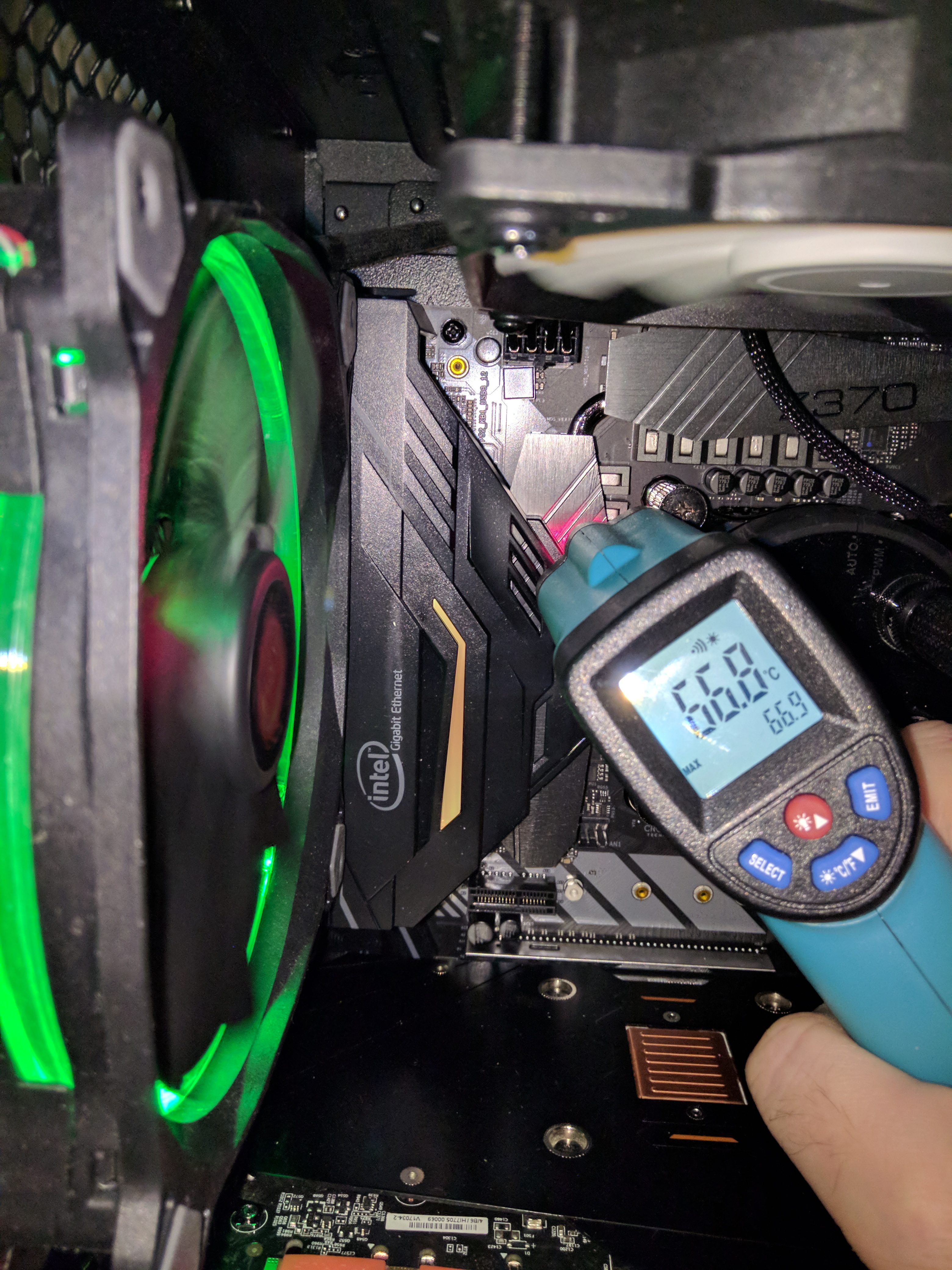

Удалось измерить температуру врм в простое - 67градусов поймал, явно что-то не так... В верхней части до 68 вообще доходит. На Pro4 в простое точно больше 50 не было..

Эта же мать мать гораздо лучше по врм должна быть, а греется больше уже в простое, ничего не пойму..

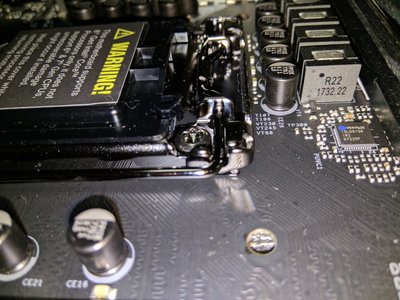

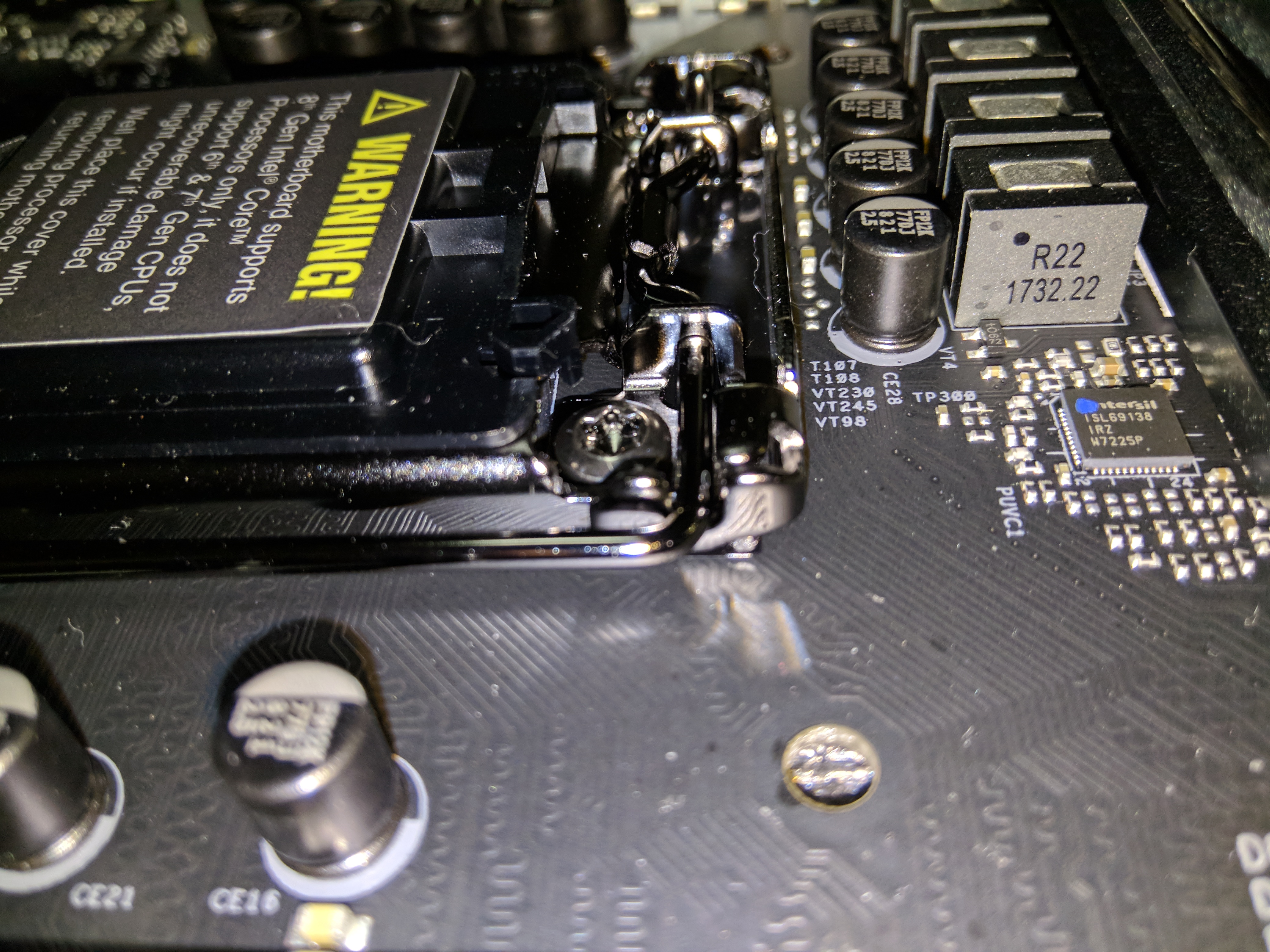

Мосфеты SM 4337, насколько я понял, тут стоят, а PVM-чип isl16938.


И еще мне кажется, что такой нагрев пошел после прошивки новейшего биоса. Надо вернуться на старый что ли..

Добавлено спустя 3 часа 57 секунд:
В общем, передернул видеокарту, т.к. hdd куда-то стал пропадать из винды, хотя в биосе на месте, и к разъемам просто так не подобраться. И каким-то чудесным образом частота нормализовалась, и даже PCH стал меньше греться - до 44 градусов, чудеса какие-то..
Чувствую, что винду все-таки надо было переустановить после замены материнки. Завтра и займусь. Хотя так и непонятно, откуда такой нагрев на этой плате вообще? Я ее вроде как для разгона взял, а она пока хуже Pro4..в простое врм около 60.

Просмотрел видосов что и как делать в босе, думал ну все сча настрою себе проц чтоб работал на 4.7Ghz по всем ядрам во время загрузки, запустил биос и растерялся, буду ждать подсказку с настройками биоса для K проца от BY_Pashka , но пока сам еще посмотрю что и как...
Какой кстати биос ставить стабильный на данный момент для K6?
з.ы. Ну-с, за день прошарил столько, что мозг вспух от потока информации которую не смог принять. Пытался настраивать в биосе, то что хотел, но чтот не получается, пока оставлю все как есть

Century Держи нас в курсе событий по поводу работы твоего железа

Fraser, у меня с материнкой все интереснее с каждым днем. При перезагрузке все просто виснет , все вентиляторы при выключении продолжают свою работу, как ни в чем не бывало,а hdd теперь отключается при входе в винду и его не видно, а биосе он есть [а на нем все дистрибутивы, контент и тд]. Бред какой-то уже начался, надо заново все разобрать и собрать, винду переустановить. Первый раз такая чушь.. Даже когда переехал с амд на интел, у меня на той материнке даже винда работала нормально [хотя я ее, конечно, переустановил потом], а тут - чудеса в решете. И вся эта хрень под НГ подвалила, когда дел и так невпроворот.. И сейчас непонятно: мать в чем то виновата, или я где-то косячу Попробую шлейф сменить для начала на hdd, потом, если не поменяется ничего, разберу все заново и соберу.

Но hdd то - это ладно,мелочи, а вот лишний нагрев [врм до 60 в простое, pch 46 в простое], которого не должно быть в простое даже на самой простой мат. плате, меня пугает, честно говоря.. Тут какие-то "железные" проблемы уже вскрываются с платой..

так а что ты хотел- проц у тебя частоты в простое не сбрасывает, как и вольтаж- нагрузка= температуры..

Добавлено спустя 40 секунд:

ни на что не намекает?

Добавлено спустя 1 минуту 52 секунды:
AlexanderLazarev вечером выложу.. мне сенни чуть повеселее...

Добавлено спустя 1 минуту 11 секунд:
по температуре PCH- до 70 градусов вообще внимания обращать не стоит..

BY_Pashka, Тоже буду жду настройки для K

Народ подскажите что подправить, думаю частоту скинуть до 4.7, так же не могу понять почему даже в простое частота держится, а не сбрасывает, что я не так делаю? Вольтаж я так понимаю автоматом ставится под настройки, как его понизить то?

И с памятью я так и не понял, где взять это значение?

Сами же тайминги я так понял брать отсюда. Чем лучше память на ошибки прогонять, что именно выбрать из списка который и по ссылке из шапки?


Все нет так просто как я думал поначалу, весь день читал чтот пытался сделать в биосе, но так ни черта и не понял, с в-картой проще было...

AlexanderLazarev поправьте пару параметров, остальное все в принципе правильно, но можно оффсет прописывать ручками - добавляются значения в милливольтах, то есть ставите 100- добавляется 0,1V


Добавлено спустя 2 минуты 8 секунд:
По поводу частоты- смотрите в винде- электропитание- дополнительно- процессор. Должно стоять 5% для минимального состояния проца.
Ну или выбрать "сбалансированный" режим там же.

Добавлено спустя 2 минуты 3 секунды:

Я кстати так и не понял что дает значение и какое именно прописывать, на ютабе вообще видел что значение ставили -60...

AlexanderLazarev, радиаторы на питании если потрогать, не горячие на ощупь ? Я смотрю, плата такая же.

Добавлено спустя 6 минут 44 секунды:

Ок, черт с ним с pch, в простое он 46 сейчас на данный момент при сбалансированном режиме, т.е. частота проца всегда почти 800mhz.
А вот врм при этом минимум 50 в простое, это нормально? А на Про4 в простое врм не более 40 градусов был, то есть чуть теплый. А тут чувствуется, что горячие радиаторы...

Добавлено спустя 6 минут 40 секунд:
Просьба отписаться, у кого gaming k6 fatality по температурам врм. Хотя бы на ощупь.

Не знаю, в корпусе (zalman z9u3) все стоит, я до них не доберусь чтоб проверить горячие или нет, кулер мешает хД да и скинул пока все в дефолт, так как не понял я, как напряжение проца понизить.

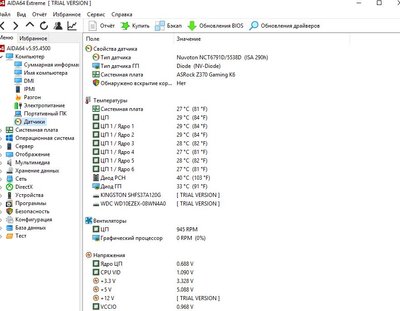

AlexanderLazarev понятно, ну да ладно, если что, хоть температуру pch можно будет сравнить через Hwinfo

Century у меня такая плата

У меня вообще температура PCH ~60 градусов, сам не пойму, почему так много
